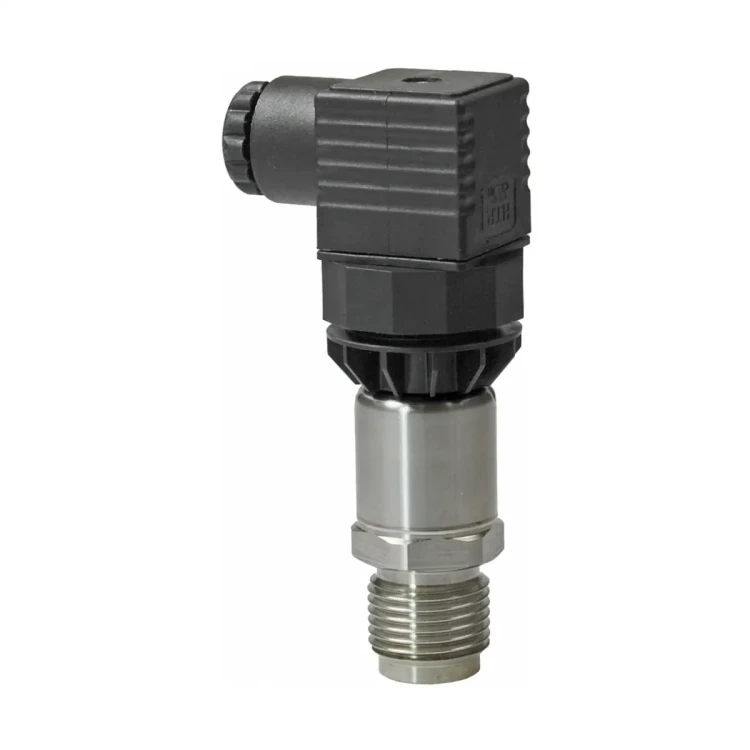

QBE2103-P16 Czujnik ciśnienia do cieczy i gazów, 0..16 bar, wyjście 4..20 mA, IP65 (zastępuje QBE2002-P16)

QBE2103-P16 to czujnik ciśnienia firmy Siemens do pomiaru ciśnienia względnego w instalacjach HVAC – szczególnie w układach hydraulicznych i pneumatycznych z czynnikami ciekłymi lub gazowymi (zastosowania do pary). Wersja P16 pracuje w zakresie 0…16 bar i udostępnia liniowy sygnał 4…20 mA DC (układ 2‑żyłowy), zasilany napięciem 7…33 V DC. Czujnik ma trwałą, kompaktową konstrukcję, wysoki stopień ochrony IP65 oraz przyłącze procesowe z gwintem zewnętrznym G½".

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P16
• Nr magazynowy: S55720-S306
• Rodzaj pomiaru: ciśnienie względne (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…16 bar (0…1,6 MPa)
• Sygnał wyjściowy: 4…20 mA DC
• Zasilanie: 7…33 V DC (SELV/PELV)
• Pobór prądu: < 23 mA, < 0,7 VA
• Dokładność: typowo ±0,3% FS (maks. 0,5% FS – z uwzględnieniem punktu zerowego, wartości krańcowej, liniowości, histerezy i powtarzalności)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS/10°C (-15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typowo 1 ms), zmiana obciążenia < 100 Hz
• Odporność na przeciążenia: wysokie dopuszczalne przeciążenia (dla zakresów 0…6 do 0…60 bar: 2,5 × górna wartość zakresu pomiarowego)
• Czynniki: obojętne i lekko korozyjne ciecze i gazy (także do czynników mających kontakt z olejem)
• Temperatura czynnika: -15…+125°C
• Temperatura otoczenia (praca): -30…+85°C
• Temperatura składowania: -50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Stopień ochrony obudowy: IP65
• Pozycja montażu: dowolna
• Przyłącze procesowe: gwint zewnętrzny G½" (model QBE2103-P16 nie posiada gwintu wewnętrznego M5)
• Złącze elektryczne: DIN EN 175301-803-A, średnica kabla 6…8 mm
• Materiały w kontakcie z medium: stal nierdzewna 1.4404 / AISI 316L
• Element pomiarowy (dla P16): membrana ze stali nierdzewnej
• Uszczelnienie: kauczuk fluorowy FPM
• Waga (z opakowaniem): 0,171 kg

Zastosowanie

Siemens QBE2103-P16 jest przeznaczony do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie w układach hydraulicznych oraz pneumatycznych, z czynnikami ciekłymi lub gazowymi (zastosowania do pary).

Zasada działania i budowa

Układ pomiarowy działa na zasadzie piezo-rezystancyjnej. Membrana (dla tego modelu: ze stali nierdzewnej) mierzy ciśnienie przez bezpośredni kontakt z czynnikiem, a wynik jest przekształcany elektronicznie na liniowy sygnał 4…20 mA DC.

• Konstrukcja: osłona czujnika ze złączem podłączeniowym DIN EN 175301-803-A oraz element pomiarowy w obudowie ze stali nierdzewnej.
• Obsługa: niewymagana; urządzenie bezobsługowe dzięki znakomitej stabilności długoterminowej.
• Nastawy: brak możliwości zmian i regulacji.

Wskazówki montażowe

• Po zamontowaniu upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zalecany jest montaż odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce zamocowania powinno znajdować się z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza na pomiar) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zapewnić środki zapobiegawcze przed nagłymi skokami ciśnienia w instalacji – uderzenia ciśnienia mogą uszkodzić membranę.

Podłączenie elektryczne (4…20 mA, 2‑żyłowe)

• Złącze: wtyczka DIN EN 175301-803-A
• Średnica kabla: 6…8 mm
• Zasilanie: 7…33 V DC
• Zabezpieczenia: odporność izolacji 500 V; zabezpieczenie przed zwarciem i zamienioną polaryzacją (dowolne połączenie)
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Oznaczenia zacisków (QBE2103‑P16)

• G (+), zacisk 1: napięcie zasilające 7…33 V DC
• I (−), zacisk 2: sygnał wyjściowy 4…20 mA DC

Dane techniczne

• Zakres pomiarowy: 0…16 bar (0…1,6 MPa)
• Sygnał wyjściowy: 4…20 mA DC
• Zasilanie: 7…33 V DC (SELV/PELV)
• Pobór prądu: < 23 mA, < 0,7 VA
• Dokładność: typowo ±0,3% FS (maks. 0,5% FS)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS/10°C (-15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Czas odpowiedzi: < 2 ms (typowo 1 ms)
• Temperatura czynnika: -15…+125°C
• Temperatura otoczenia (praca): -30…+85°C
• Temperatura składowania: -50…+100°C
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: III wg EN 60730-1
• Norma produktu: EN 61326-1
• Przyłącze procesowe: gwint zewnętrzny G½" (brak gwintu wewnętrznego M5)
• Materiały (przyłącze / kontakt z medium): stal nierdzewna 1.4404 / AISI 316L
• Element pomiarowy: membrana ze stali nierdzewnej
• Uszczelnienie: FPM
• Waga (z opakowaniem): 0,171 kg

Podsumowanie

Siemens QBE2103-P16 to przemysłowo-HVACowy czujnik ciśnienia względnego 0…16 bar z wyjściem 4…20 mA i zasilaniem 7…33 V DC. Dzięki wysokiej dokładności, odporności na przeciążenia, kompaktowej konstrukcji oraz obudowie IP65 sprawdzi się w wymagających aplikacjach pomiaru ciśnienia cieczy i gazów w instalacjach hydraulicznych oraz pneumatycznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z instrukcją montażu i dokumentacją producenta.
• Urządzenie jest zasilane niskim napięciem bezpiecznym SELV/PELV. Przed podłączeniem należy stosować wyłącznie dopuszczone napięcie zasilające 7...33 V DC.
• Podłączenie elektryczne należy wykonać prawidłowo zgodnie ze schematem producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub jego uszkodzenie.
• Stosować zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Czujnik przeznaczony jest wyłącznie do pomiaru ciśnienia względnego neutralnych i lekko korozyjnych cieczy i gazów, także czynników mających kontakt z olejem. Nie stosować z mediami nieprzewidzianymi przez producenta.
• Dla modelu QBE2103-P16 zakres pomiarowy wynosi 0...16 bar. Nie przekraczać dopuszczalnych parametrów pracy urządzenia.
• Maksymalne dopuszczalne przeciążenie ciśnieniowe dla tego modelu wynosi 2,5 x górna wartość zakresu pomiarowego. Nagłe skoki ciśnienia i uderzenia ciśnienia mogą uszkodzić membranę czujnika.
• Po zamontowaniu należy sprawdzić szczelność połączenia. Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Przy pomiarze ciśnienia cieczy czujnik montować z boku, u dołu rurociągu. Nie montować na górze rurociągu ani na dole. Przed montażem instalację należy oczyścić.
• Przy pomiarze gazów skraplających miejsce montażu powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Nie dokonywać żadnych zmian ani nastaw urządzenia. Produkt jest bezobsługowy i nie przewiduje regulacji przez użytkownika.
• Model QBE2103-P16 nie posiada gwintu wewnętrznego M5. Zestaw montażowy AQB2001 nie może być stosowany z tym modelem.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych i temperaturowych określonych przez producenta, w tym przy temperaturze czynnika od -15 do +125 °C oraz stopniu ochrony obudowy IP65.
