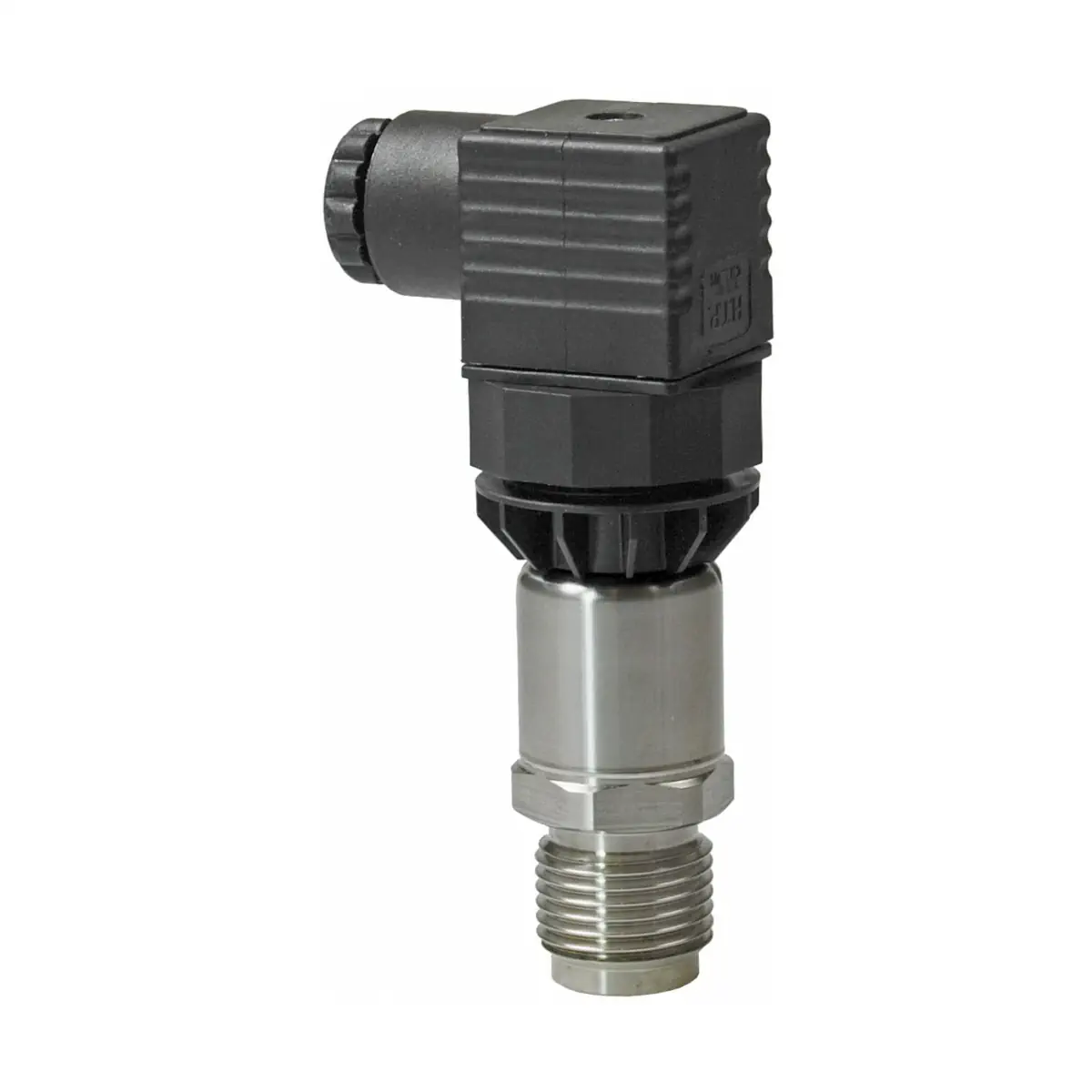

QBE2103-P1.6 Czujnik ciśnienia do cieczy i gazów, 0..1,6 bar, wyjście 4..20 mA, IP65

Siemens QBE2103-P1.6 to kompaktowy czujnik ciśnienia względnego (względem ciśnienia otoczenia) przeznaczony do pomiaru ciśnienia w instalacjach HVAC, szczególnie w układach hydraulicznych i pneumatycznych z neutralnymi i lekko korozyjnymi cieczami oraz gazami (także do czynników mających kontakt z olejem; zastosowania do pary). Wersja QBE2103-P1.6 pracuje z zasilaniem 7…33 V DC i udostępnia liniowy sygnał wyjściowy 4…20 mA DC (2-przewodowy) dla zakresu 0…1,6 bar (0…160 kPa).

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P1.6
• Numer magazynowy: S55720-S301
• Typ: czujnik ciśnienia względnego (relative pressure)
• Zakres pomiarowy: 0…1,6 bar (0…160 kPa)
• Sygnał wyjściowy: 4…20 mA DC, 2-żyłowy
• Zasilanie: 7…33 V DC (SELV/PELV)
• Wysoka precyzja pomiaru: typ. ±0,3% FS (maks. 0,5% FS)
• Pomiar niezależny od zmian temperatury i wysoka stabilność temperaturowa
• Wysoka odporność na przeciążenia
• Bezobsługowy dzięki znakomitej stabilności długoterminowej
• Stopień ochrony: IP65
• Przyłącza ciśnieniowe: gwint zewnętrzny G½", gwint wewnętrzny M5
• Złącze elektryczne: DIN EN 175301-803-A

Zastosowanie

QBE2103-P1.6 służy do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie w układach hydraulicznych i pneumatycznych. Przeznaczony jest do pracy z cieczami i gazami obojętnymi oraz lekko korozyjnymi (również do czynników mających kontakt z olejem; zastosowania do pary).

Zasada działania i budowa

• Zasada pomiaru: układ piezo-rezystancyjny.
• Element pomiarowy: membrana ceramiczna wykonująca pomiar przez bezpośredni kontakt z czynnikiem.
• Wyjście: wynik pomiaru przekształcany elektronicznie na liniowy sygnał 4…20 mA DC.
• Obudowa / przyłącze: element pomiarowy wbudowany w obudowę ze stali nierdzewnej.
• Brak możliwości regulacji: nie są możliwe żadne zmiany ani nastawy.

Podłączenie elektryczne (QBE2103-P1.6)

• Wtyczka: DIN EN 175301-803-A
• Średnica kabla: 6…8 mm
• Zaciski:

• G (+), zacisk 1: napięcie zasilające 7…33 V DC
• I (−), zacisk 2: sygnał wyjściowy 4…20 mA DC

• Zabezpieczenie: odporność na zwarcie i zamienioną polaryzację (dowolne połączenie).
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.

Dane techniczne

• Napięcie zasilające: 7…33 V DC
• Pobór prądu: < 23 mA, < 0,7 VA
• Sygnał wyjściowy: 4…20 mA DC
• Zakres pomiarowy: 0…1,6 bar (0…160 kPa)
• Dokładność (charakterystyka): typ. ±0,3% FS (maks. 0,5% FS; z uwzględnieniem punktu zerowego, wartości krańcowej, liniowości, histerezy i powtarzalności)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (−15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typ. 1 ms); zmiana obciążenia < 100 Hz
• Maksymalne ciśnienie dopuszczalne / ciśnienie przebicia: 3 × górna wartość zakresu pomiarowego (dla zakresów 0…1 do 0…4 bar)
• Dopuszczalna temperatura czynnika: −15…+125°C
• Temperatura otoczenia (praca): −30…+85°C
• Temperatura (składowanie): −50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: III wg EN 60730-1
• Odporność izolacji: 500 V
• Pozycja montażu: dowolna
• Waga (z opakowaniem): 0,171 kg

Materiały (elementy mające kontakt z czynnikiem)

• Przyłącze ciśnienia: stal nierdzewna 1.4404 / AISI 316L
• Element pomiarowy: membrana ceramiczna Al₂O₃ (96%)
• Uszczelnienie: kauczuk fluorowy FPM

Wskazówki montażowe

• Po zamontowaniu czujnika należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: zalecane miejsce zamocowania z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zastosować środki zapobiegające nagłym skokom ciśnienia (uderzenia ciśnienia mogą uszkodzić membranę).

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318): uchwyt mocujący do montażu pośredniego
• AQB2001 (S55720-S116): zestaw montażowy do montażu pośredniego z przewodem miedzianym 1 m; przyłącza ciśnieniowe z gwintem zewnętrznym G⅛" lub G½"

Podsumowanie

Siemens QBE2103-P1.6 to trwały i bezobsługowy czujnik do precyzyjnego pomiaru ciśnienia względnego 0…1,6 bar w instalacjach HVAC. Zasilanie 7…33 V DC, wyjście 4…20 mA (2-przewodowe), kompaktowa konstrukcja, IP65 oraz wysoka odporność na przeciążenia sprawiają, że jest to pewne rozwiązanie do układów hydraulicznych i pneumatycznych z cieczami oraz gazami.
