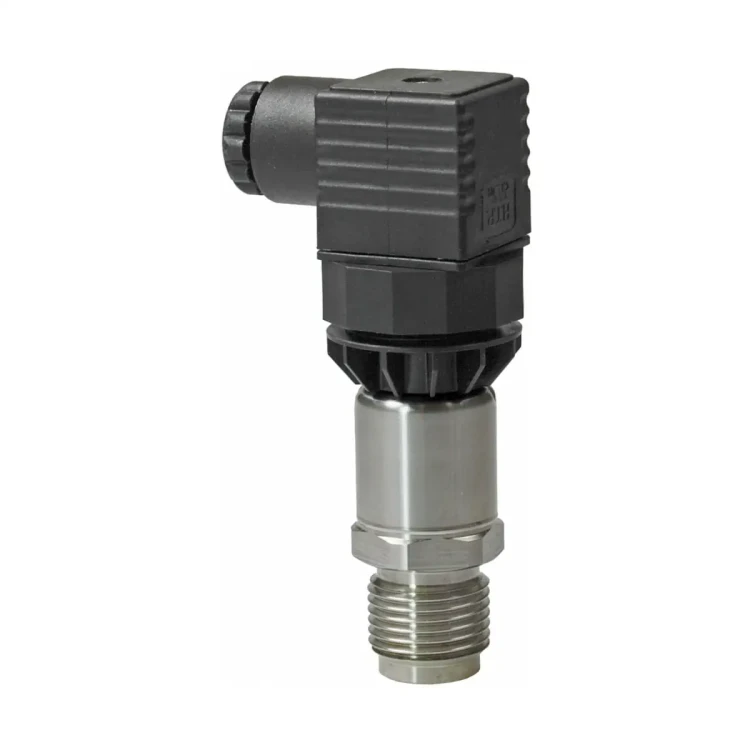

QBE2103-P2.5 Czujnik ciśnienia do cieczy i gazów, 0..2,5 bar, wyjście 4..20 mA, IP65

QBE2103-P2.5 to kompaktowy czujnik ciśnienia względnego firmy Siemens, przeznaczony do pomiaru ciśnienia neutralnych i lekko agresywnych cieczy oraz gazów (również do zastosowań z parą). Model ten pracuje w zakresie 0…2,5 bar (0…250 kPa) i generuje standardowy sygnał 4…20 mA DC w instalacjach HVAC – szczególnie w układach hydraulicznych i pneumatycznych. Dzięki pomiarowi niezależnemu od zmian temperatury oraz wysokiej stabilności temperaturowej czujnik zapewnia precyzyjny i powtarzalny odczyt w długim czasie.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P2.5
• Nr magazynowy: S55720-S302
• Rodzaj pomiaru: ciśnienie względne (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…2,5 bar (0…250 kPa)
• Sygnał wyjściowy: 4…20 mA DC (2-żyłowy)
• Zasilanie: 7…33 V DC
• Wysoka precyzja pomiaru oraz pomiar niezależny od zmian temperatury
• Wysoka odporność na przeciążenia
• Trwała i kompaktowa konstrukcja
• Stopień ochrony obudowy: IP65
• Przyłącza: gwint zewnętrzny G½", gwint wewnętrzny M5

Zastosowanie

Czujnik QBE2103-P2.5 służy do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności w układach hydraulicznych i pneumatycznych z czynnikami ciekłymi lub gazowymi.

• Czynniki: obojętne i lekko korozyjne ciecze i gazy (także do czynników mających kontakt z olejem)
• Temperatura czynnika: -15…+125°C

Działanie i budowa

Układ pomiarowy działa na zasadzie piezo-rezystancyjnej. Membrana (w bezpośrednim kontakcie z czynnikiem) mierzy ciśnienie, a wynik przetwarzany jest elektronicznie na liniowy sygnał 4…20 mA DC.

• Złącze elektryczne: DIN EN 175301-803-A
• Element pomiarowy: piezo-rezystancyjny, wbudowany w obudowę ze stali nierdzewnej
• Przyłącze ciśnienia: gwint zewnętrzny G½" oraz gwint wewnętrzny M5
• Regulacje/nastawy: brak – urządzenie nie przewiduje zmian ani nastaw

Montaż

• Po zamontowaniu należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: zalecane miejsce montażu z boku, u dołu rurociągu (nie montować na górze – wpływ powietrza, ani na dole – zabrudzenie).
• Pomiar ciśnienia gazów skraplających: zalecany montaż tak, aby do czujnika nie dostawały się skropliny.
• Należy zapewnić środki zapobiegawcze przed nagłymi skokami ciśnienia – uderzenia ciśnienia mogą uszkodzić membranę.

Podłączenie elektryczne

• Wersja sygnału: 4…20 mA DC, 2-żyłowa
• Zasilanie: 7…33 V DC
• Zacisk 1 (G +): napięcie zasilające 7…33 V DC
• Zacisk 2 (I -): sygnał wyjściowy 4…20 mA DC
• Zabezpieczenia: zabezpieczenie przed zwarciem i zamienioną polaryzacją (dowolne połączenie)
• Podłączenie: wtyczka DIN EN 175301-803-A, średnica kabla 6…8 mm
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 7…33 V DC (SELV, PELV)
• Pobór prądu: < 23 mA, < 0,7 VA
• Zakres pomiarowy: 0…2,5 bar (0…250 kPa)
• Sygnał wyjściowy: 4…20 mA DC
• Dokładność pomiaru (charakterystyka): ±0,3% FS (typowo)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (-15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typowo 1 ms), zmiana obciążenia < 100 Hz
• Maks. ciśnienie dopuszczalne / ciśnienie przebicia: 3 × górna wartość zakresu pomiarowego (dla zakresów 0…1 do 0…4 bar)
• Pozycja montażu: dowolna
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Temperatura otoczenia (praca): -30…+85°C
• Temperatura (składowanie): -50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Materiał przyłącza ciśnienia: stal nierdzewna 1.4404 / AISI 316L
• Membrana elementu pomiarowego: ceramiczna Al2O3 (96%)
• Uszczelnienie: kauczuk fluorowy FPM
• Waga (z opakowaniem): 0,171 kg

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318) – uchwyt mocujący do montażu pośredniego
• AQB2001 (S55720-S116) – zestaw montażowy do montażu pośredniego z przewodem miedzianym o długości 1 m, z przyłączami ciśnieniowymi (gwint zewnętrzny G⅛" lub G½")

Podsumowanie

Siemens QBE2103-P2.5 to precyzyjny czujnik ciśnienia względnego 0…2,5 bar z wyjściem 4…20 mA i zasilaniem 7…33 V DC, przeznaczony do pracy z neutralnymi i lekko agresywnymi cieczami oraz gazami w aplikacjach HVAC. Solidna konstrukcja, IP65, odporność na przeciążenia oraz stabilność temperaturowa sprawiają, że jest to pewny wybór do wymagających układów hydraulicznych i pneumatycznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami i odpowiednimi kanałami zbiórki.
• Czujnik ciśnienia QBE2103-P2.5 jest przeznaczony wyłącznie do pomiaru ciśnienia względnego neutralnych i lekko korozyjnych cieczy oraz gazów, także czynników mających kontakt z olejem.
• Urządzenie należy zasilać wyłącznie napięciem 7...33 V DC i użytkować jako czujnik 2-przewodowy z sygnałem wyjściowym 4...20 mA DC.
• Stosować wyłącznie obwody niskiego napięcia bezpiecznego SELV/PELV oraz zewnętrzne zabezpieczenie linii zasilającej zgodnie z dokumentacją producenta.
• Nie przekraczać zakresu pomiarowego 0...2,5 bar. Maksymalne dopuszczalne ciśnienie dla tego modelu wynosi 7,5 bar. Przekroczenie dopuszczalnych wartości może spowodować uszkodzenie czujnika.
• Należy zapewnić środki zapobiegające nagłym skokom ciśnienia w instalacji. Uderzenia ciśnienia mogą uszkodzić membranę czujnika.
• Po zamontowaniu czujnika należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Przed montażem instalację należy oczyścić.
• Przy pomiarze ciśnienia cieczy miejsce montażu powinno znajdować się z boku, u dołu rurociągu. Nie montować czujnika na górze rurociągu ani na dole.
• Przy pomiarze gazów skraplających miejsce montażu powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Nie należy dokonywać żadnych zmian ani nastaw urządzenia.
• Urządzenie ma stopień ochrony IP65; połączenia elektryczne należy wykonywać zgodnie z dokumentacją, stosując właściwą wtyczkę DIN EN 175301-803-A i przewód o średnicy 6...8 mm.
• Stosować urządzenie wyłącznie w dopuszczalnym zakresie temperatur czynnika od -15 do +125 °C oraz zgodnie z warunkami pracy określonymi przez producenta.
