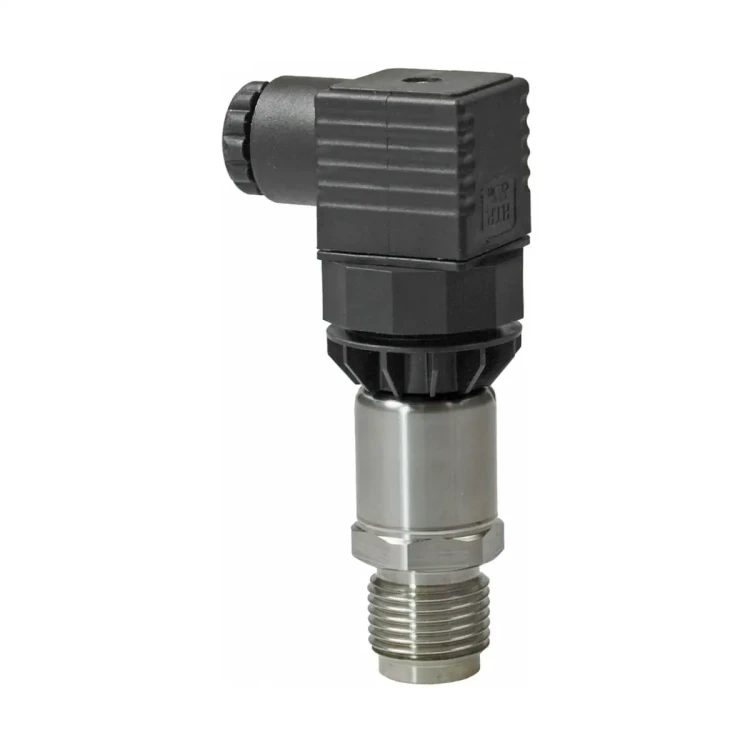

QBE2103-P60 Czujnik ciśnienia do cieczy i gazów, 0..60 bar, wyjście 4..20 mA, IP65

QBE2103-P60 to kompaktowy czujnik ciśnienia względnego firmy Siemens, przeznaczony do pomiaru ciśnienia w instalacjach HVAC, szczególnie w układach hydraulicznych i pneumatycznych z neutralnymi i lekko agresywnymi cieczami oraz gazami (również zastosowania do pary). Czujnik pracuje w zakresie 0…60 bar i generuje standardowy sygnał 4…20 mA DC, zapewniając wysoką precyzję, dobrą stabilność temperaturową oraz trwałą, bezobsługową konstrukcję.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P60
• Numer magazynowy: S55720-S309
• Rodzaj pomiaru: ciśnienie względne (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…60 bar (0…6,0 MPa)
• Sygnał wyjściowy: 4…20 mA DC (2-żyłowy)
• Zasilanie: 7…33 V DC (SELV/PELV)
• Stopień ochrony: IP65
• Przyłącze ciśnienia: gwint zewnętrzny G½", gwint wewnętrzny M5
• Podłączenie elektryczne: złącze DIN EN 175301-803-A (wtyczka zamocowana)
• Bezobsługowe wykonanie: brak możliwości nastaw i zmian
• Wysoka odporność na przeciążenia i znakomita stabilność długoterminowa

Zastosowanie

QBE2103-P60 służy do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności w aplikacjach hydraulicznych i pneumatycznych z czynnikami ciekłymi lub gazowymi (zastosowania do pary).

Zasada działania

Układ pomiarowy działa na zasadzie piezo-rezystancyjnej. Membrana ceramiczna wykonuje pomiar ciśnienia przez bezpośredni kontakt z czynnikiem, a wynik jest przetwarzany elektronicznie na liniowy sygnał wyjściowy 4…20 mA DC.

Podłączenie elektryczne

• Złącze: DIN EN 175301-803-A
• Średnica kabla: 6…8 mm
• Zaciski (QBE2103-P..):

• 1 (G +): napięcie zasilające 7…33 V DC
• 2 (I −): sygnał wyjściowy 4…20 mA DC

Dane techniczne (QBE2103-P60)

• Zakres pomiarowy: 0…60 bar (0…6,0 MPa)
• Dokładność (charakterystyka): ±0,3% FS (typowo); maks. 0,5% FS (wliczając punkt zerowy, wartość krańcową, liniowość, histerezę i powtarzalność)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (−15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typowo 1 ms); zmiana obciążenia < 100 Hz
• Maksymalne ciśnienie dopuszczalne / ciśnienie przebicia: 2,5 × górna wartość zakresu pomiarowego
• Zasilanie: 7…33 V DC (SELV/PELV)
• Pobór prądu: < 23 mA, < 0,7 VA
• Dopuszczalna temperatura czynnika: −15…+125°C
• Temperatura otoczenia (praca): −30…+85°C
• Temperatura (składowanie): −50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Odporność izolacji: 500 V
• Zabezpieczenie przed zwarciem i zamienioną polaryzacją: dowolne połączenie
• Masa (z opakowaniem): 0,171 kg

Materiały (elementy mające kontakt z czynnikiem)

• Przyłącze ciśnienia: stal nierdzewna 1.4404 / AISI 316L
• Element pomiarowy: membrana ceramiczna Al₂O₃ (96%)
• Uszczelnienie: kauczuk fluorowy FPM

Wskazówki montażowe

• Po zamontowaniu czujnika należy sprawdzić szczelność połączenia.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce montażu powinno znajdować się z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza na pomiar) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce montażu powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zapewnić środki zapobiegawcze przed nagłymi skokami ciśnienia (uderzenia ciśnienia mogą uszkodzić membranę).

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318) – uchwyt mocujący do montażu pośredniego
• AQB2001 (S55720-S116) – zestaw montażowy do montażu pośredniego z przewodem miedzianym 1 m; przyłącza ciśnieniowe z gwintem zewnętrznym G⅛" lub G½"

Podsumowanie

Siemens QBE2103-P60 to wytrzymały czujnik do pomiaru ciśnienia względnego 0…60 bar z wyjściem 4…20 mA i zasilaniem 7…33 V DC. Dzięki klasie szczelności IP65, wysokiej dokładności oraz stabilności temperaturowej sprawdza się w wymagających aplikacjach hydraulicznych i pneumatycznych w HVAC, z neutralnymi i lekko agresywnymi cieczami oraz gazami.
