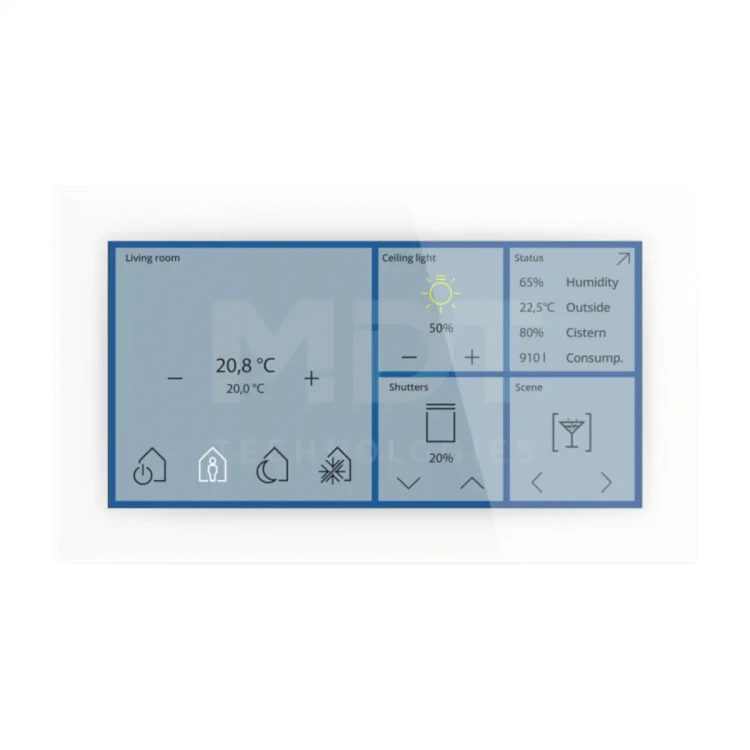

BE-GTS06TW.01S KNX szklany panel dotykowy Touch Smart 6", KNX Data Secure, biały

BE-GTS06TW.01S to elegancki, wielofunkcyjny przycisk dotykowy KNX Glass Touch Smart 6 inch firmy MDT, wyposażony w pojemnościowy, wysokorozdzielczy 6-calowy wyświetlacz TFT o rozdzielczości 1440 x 720 pikseli, zintegrowane sprzęgło magistrali oraz obsługę KNX Data Secure. Wersja white posiada białe, obwodowe podświetlenie orientacyjne i umożliwia realizację do 64 funkcji na niezależnych poziomach oraz wyświetlanie do 12 statusów w trybie standby. Urządzenie łączy szkło i szczotkowane aluminium, oferując intuicyjny interfejs do sterowania funkcjami pomieszczenia oraz wbudowany regulator temperatury z czujnikiem do pracy w trybie grzania i chłodzenia.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GTS06TW.01S
• Nazwa serii: KNX Glass Touch Smart 6 inch
• Typ: wielofunkcyjny przycisk dotykowy KNX z wyświetlaczem kolorowym
• System: KNX Data Secure
• Sprzęgło magistrali: zintegrowane
• Wyświetlacz: 6-calowy, TFT-kolorowy, pojemnościowy
• Rozdzielczość: 1440 x 720 pikseli
• Kolor / wersja: white
• Podświetlenie orientacyjne: białe, obwodowe
• Liczba funkcji: do 64 na niezależnych poziomach
• Statusy w trybie standby: do 12
• Obsługiwane funkcje pomieszczeniowe: przełączanie, ściemnianie, tunable white, HSV, RGB, RGBW, sun shading, HVAC
• Funkcje dodatkowe: skrót do określonego poziomu, funkcje logiczne, sterowanie scenami, sterowanie grupowe
• Regulator temperatury: wbudowany, z czujnikiem temperatury, do grzania i chłodzenia
• Wyświetlanie informacji: informacja statusowa (1 Bit) i powiadomienia (14 Byte)
• Zabezpieczenie dostępu: blokada kodem dla 1 użytkownika
• Zabezpieczenie urządzenia: ochrona przed kradzieżą / demontażem
• Personalizacja: logo, obraz tła, kolor projektu według wymagań klienta
• Montaż: poziomy lub pionowy, w standardowej puszce instalacyjnej (EU, UK, CH, CN)
• Zasilanie pomocnicze: wymagane 24 V DC (np. STV-0024.01)
• Wymiary (wys. x szer. x gł.): 92 x 160 x 12,5 mm

Zastosowanie

BE-GTS06TW.01S przeznaczony jest do intuicyjnego sterowania funkcjami pomieszczenia w instalacjach KNX. Dzięki dużemu ekranowi, rozbudowanej obsłudze funkcji oraz wyświetlaniu statusów może pełnić rolę centralnego elementu sterowania w nowoczesnych pomieszczeniach mieszkalnych i użytkowych.

• Sterowanie oświetleniem: przełączanie, ściemnianie, tunable white, HSV, RGB, RGBW
• Sterowanie osłonami: sun shading
• Sterowanie klimatem: HVAC oraz regulator temperatury dla grzania i chłodzenia
• Obsługa scen i logiki: funkcje logiczne, sterowanie scenami, sterowanie grupowe
• Prezentacja informacji: do 12 statusów w trybie standby, wyświetlanie informacji statusowej (1 Bit) i powiadomień (14 Byte)

Funkcje i obsługa

Wyświetlacz i interfejs użytkownika

• 6-calowy wyświetlacz TFT o rozdzielczości 1440 x 720 pikseli zapewnia szczegółową i czytelną prezentację funkcji.
• Pojemnościowa obsługa dotykowa umożliwia intuicyjne sterowanie funkcjami pomieszczenia.
• Urządzenie obsługuje do 64 funkcji na niezależnych poziomach.
• Dostępna jest funkcja skrótu do określonego poziomu.
• W trybie standby możliwe jest wyświetlanie do 12 statusów.

Sterowanie funkcjami pomieszczenia

• Obsługa funkcji przełączania i ściemniania.
• Sterowanie światłem w trybach tunable white, HSV, RGB i RGBW.
• Sterowanie osłonami przeciwsłonecznymi.
• Obsługa funkcji HVAC.
• Funkcje logiczne, sterowanie scenami oraz sterowanie grupowe.

Regulacja temperatury i statusy

• Wbudowany regulator temperatury pomieszczeniowej z czujnikiem temperatury wspiera pracę w trybie grzania i chłodzenia.
• Urządzenie umożliwia wyświetlanie informacji statusowej (1 Bit).
• Obsługiwane jest także wyświetlanie powiadomień (14 Byte).

Bezpieczeństwo i personalizacja

• KNX Data Secure: obsługa standardu KNX Data Secure
• Blokada kodem: zabezpieczenie przed nieuprawnionym dostępem dla 1 użytkownika
• Ochrona przed kradzieżą / demontażem: wbudowane zabezpieczenie urządzenia
• Personalizacja wyglądu: możliwość dostosowania logo, obrazu tła i koloru projektu według wymagań klienta
• Wzornictwo: elegancka konstrukcja łącząca szkło i szczotkowane aluminium

Montaż i zasilanie

• Montaż w standardowej puszce instalacyjnej w standardach EU, UK, CH, CN.
• Możliwa instalacja pozioma lub pionowa.
• Urządzenie posiada zintegrowane sprzęgło magistrali.
• Do pracy wymagane jest zasilanie pomocnicze 24 V DC, np. STV-0024.01.
• Wymiary urządzenia wynoszą 92 x 160 x 12,5 mm (wys. x szer. x gł.).

Dane techniczne

• Producent: MDT
• Model: BE-GTS06TW.01S
• Nazwa produktu: KNX Glass Touch Smart 6 inch
• System: KNX Data Secure
• Sprzęgło magistrali: zintegrowane
• Wyświetlacz: 6-calowy, TFT-kolorowy, pojemnościowy
• Rozdzielczość wyświetlacza: 1440 x 720 pikseli
• Podświetlenie orientacyjne: białe, obwodowe
• Maksymalna liczba funkcji: 64
• Maksymalna liczba statusów w standby: 12
• Obsługiwane funkcje: przełączanie, ściemnianie, tunable white, HSV, RGB, RGBW, sun shading, HVAC
• Funkcje dodatkowe: skrót do określonego poziomu, funkcje logiczne, sterowanie scenami, sterowanie grupowe
• Regulator temperatury: tak, z czujnikiem temperatury, do grzania i chłodzenia
• Wyświetlanie informacji: informacja statusowa (1 Bit), powiadomienia (14 Byte)
• Blokada kodem: tak, 1 użytkownik
• Personalizacja: logo, obraz tła, kolor projektu
• Zabezpieczenie: przed kradzieżą / demontażem
• Materiał / wzornictwo: szkło i szczotkowane aluminium
• Kolor: white
• Montaż: poziomy lub pionowy; standardowa puszka instalacyjna EU, UK, CH, CN
• Zasilanie pomocnicze: 24 V DC
• Przykładowy zasilacz: STV-0024.01
• Wymiary (wys. x szer. x gł.): 92 x 160 x 12,5 mm

Podsumowanie

MDT BE-GTS06TW.01S to nowoczesny, 6-calowy przycisk dotykowy KNX z kolorowym wyświetlaczem TFT, obsługą KNX Data Secure, białym podświetleniem orientacyjnym oraz możliwością realizacji do 64 funkcji. Połączenie eleganckiego wzornictwa, personalizacji wyglądu, regulatora temperatury, funkcji scen i logiki oraz montażu w standardowych puszkach instalacyjnych sprawia, że jest to rozbudowane rozwiązanie do sterowania funkcjami pomieszczenia w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT BE-GTS06TW.01S – KNX Glas Touch Smart 6 Zoll, KNX Data Secure, biały.
• Urządzenie przeznaczone do montażu podtynkowego w standardowej puszce instalacyjnej. Montaż możliwy wyłącznie w pozycji poziomej lub pionowej, zgodnie z dokumentacją producenta.
• Montaż, podłączenie, konfigurację i uruchomienie należy wykonywać wyłącznie przez wykwalifikowany personel.
• Urządzenie jest elementem instalacji KNX i wymaga prawidłowego podłączenia do magistrali KNX oraz dodatkowego zasilania pomocniczego 24 V DC / 21…30 V DC SELV.
• Napięcie magistrali KNX: 21…31 V DC SELV, napięcie znamionowe KNX: 30 V DC SELV. Stosować wyłącznie obwody SELV.
• Przed rozpoczęciem montażu i podłączenia należy upewnić się, że instalacja jest wykonana zgodnie z wymaganiami systemu KNX oraz dokumentacją producenta.
• Nieprawidłowe podłączenie zasilania pomocniczego lub magistrali KNX może spowodować uszkodzenie urządzenia albo nieprawidłowe działanie instalacji.
• Do podłączenia KNX stosować właściwe złącze KNX oraz przewody o średnicy 0,6…0,8 mm, jednodrutowe, zgodnie z dokumentacją producenta.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń suchych. Nie stosować w miejscach narażonych na wodę, zawilgocenie lub wpływy atmosferyczne.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza: poniżej 95%, bez skraplania.
• Zakres temperatury pracy: 0…45°C. Zakres temperatury przechowywania: -20…+55°C.
• Nie otwierać, nie demontować i nie modyfikować urządzenia w sposób niezgodny z dokumentacją producenta.
• Produkt posiada zintegrowany czujnik temperatury; dla prawidłowego i bezpiecznego działania należy montować urządzenie na zalecanej wysokości oraz zgodnie z przewidzianą pozycją montażową.
• Urządzenie wyposażone jest w zabezpieczenie przed kradzieżą/demontażem; demontaż należy wykonywać ostrożnie i zgodnie z instrukcją producenta, aby nie uszkodzić produktu.
• Produkt wymaga konfiguracji w systemie ETS 5 lub nowszym (aktualna wersja) i jest przeznaczony do pracy w systemie KNX Data Secure.
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z lokalnymi przepisami.

Pliki do pobrania:
BE-GTS06TW.01S Karta katalogowa
