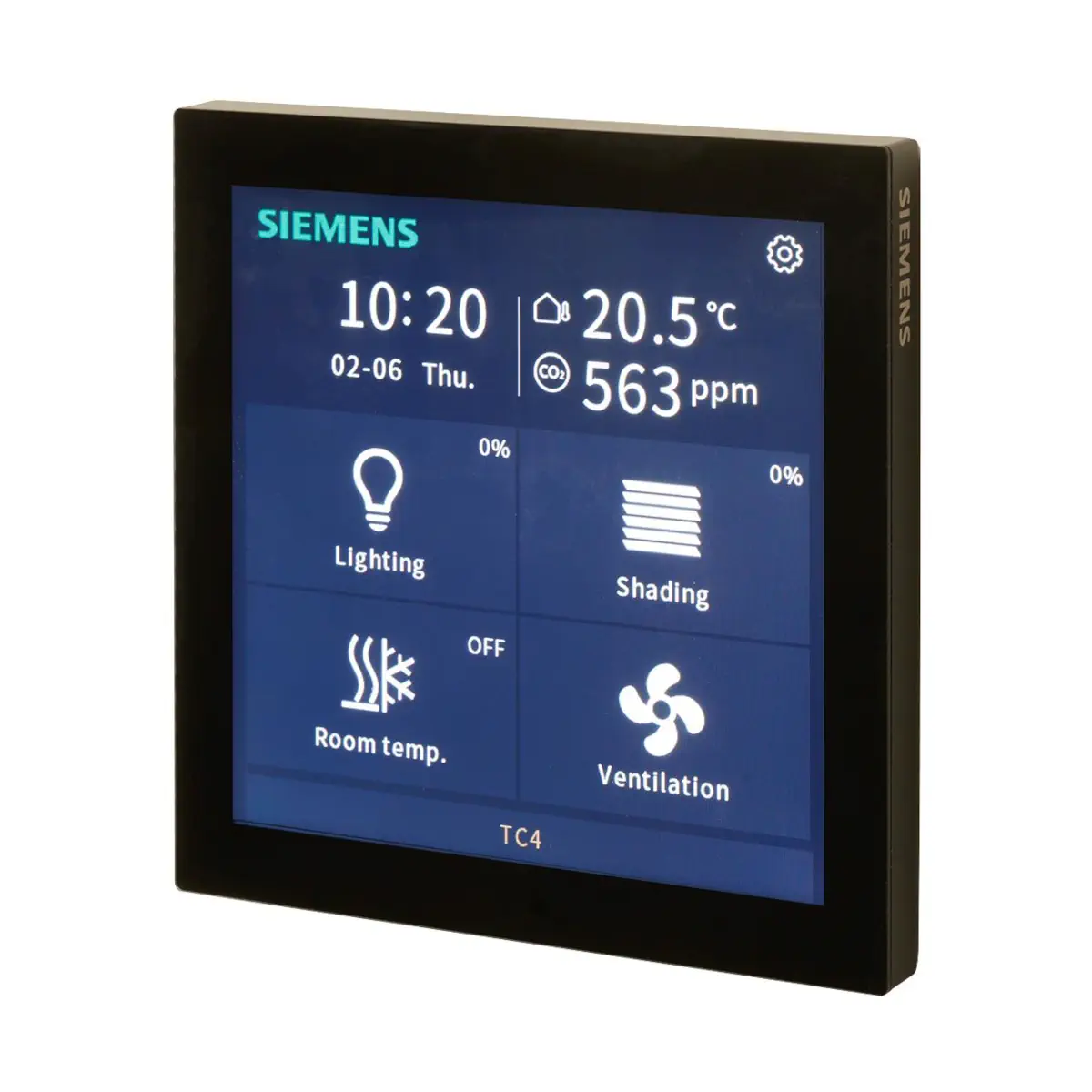

UP 204S22 Panel dotykowy TC4 z kolorowym wyświetlaczem 4'', zasilanie 24 [V] DC, obudowa czarna

Siemens UP 204S22 (5WG1204-2SB22) to zaawansowany panel dotykowy KNX TC4 z 4-calowym kolorowym ekranem o wysokiej rozdzielczości, przeznaczony do sterowania automatyką budynkową. Umożliwia kontrolę oświetlenia, rolet, scen, ogrzewania, klimatyzacji, wentylacji oraz systemów VRF/VRV. Model w kolorze czarnym zapewnia nowoczesny wygląd i estetyczną integrację z wnętrzem.

Najważniejsze cechy

• Wyświetlacz: 4” pojemnościowy ekran dotykowy 480×480 px
• Kolor obudowy: czarny
• KNX Data Secure – szyfrowana komunikacja
• Obsługa przez ETS (od wersji 5.7)
• Maksymalnie 12 stron funkcyjnych i 5 stron głównych
• Wbudowany regulator PI temperatury pomieszczenia i/lub wentylacji
• Interfejs użytkownika dla systemów VRF/VRV
• Wyświetlanie temperatury, wilgotności, CO₂, PM2.5, PM10, VOC, jasności, wiatru, deszczu
• Sterowanie oświetleniem, żaluzjami, roletami, scenami i wartościami
• Obsługa RGB, RGBW i RGBW+CCT
• Harmonogramy: do 8 timerów dziennych/tygodniowych
• Funkcje logiczne: do 8 bloków (AND, OR, XOR, progi, konwersje itd.)
• Czujnik zbliżeniowy (do ~30 cm), regulacja jasności ekranu i dźwięku
• Możliwość dostosowania ikon, tapety i wygaszacza ekranu
• Programowanie lokalne z użyciem karty microSD (do 16 GB FAT32)

Zastosowanie

• Sterowanie oświetleniem (on/off, ściemnianie, CCT)
• Obsługa rolet i żaluzji (podnoszenie/opuszczanie, lamelowanie)
• Konfiguracja i wywoływanie scen
• Temperatura pomieszczenia – ogrzewanie, chłodzenie, FCU, sufit chłodzący
• Sterowanie wentylacją (ręczne lub automatyczne – PM2.5/CO₂)
• Interfejs dla klimatyzacji VRF/VRV
• Wyświetlanie wartości środowiskowych
• Licznik energii – do 8 wartości na stronę, nawet 7 stron

Interfejs i obsługa

• Dioda LED programowania
• Czujnik zbliżeniowy – automatyczne wybudzenie ekranu
• Wbudowany czujnik temperatury NTC100k (dokładność ±1 °C)
• Gniazdo microSD do wgrywania ikon, tapet i wygaszaczy
• Pin serwisowy (programowanie / reset)

Bezpieczeństwo i ochrona

• KNX Data Secure – ochrona przed przechwyceniem telegramów
• Bezpieczna konfiguracja z użyciem certyfikatu FDSK
• Oddzielna, zabezpieczona sieć IP zalecana dla KNXnet/IP
• Możliwość blokady wybranych stron funkcyjnych
• Wskazania alarmów – do 5 typów alarmów

Montaż

• Montaż półpodtynkowy
• Kompatybilny z puszkami okrągłymi i kwadratowymi (rozstaw 60 mm)
• Płyta montażowa w zestawie
• Wymaga zasilania KNX + zasilania pomocniczego DC 21…30 V

Dane techniczne

• Zasilanie KNX: DC 21…30 V, pobór < 180 mW
• Zasilanie pomocnicze: DC 21…30 V, pobór < 2.1 W
• Prąd KNX: < 7 mA (przy 21 V)
• Obiekty komunikacyjne: max. 984
• Adresy grupowe: 1500
• Skojarzenia: 1500
• Stopień ochrony: IP30
• Klasa ochronności: III
• Warunki pracy: –5…45 °C; 0–93% r.h. (bez kondensacji)
• Wymiary: 86 × 86 × 10.5 mm
• Waga: 155 g (214 g z opakowaniem)
• Materiały:
  • tylna obudowa: PC
  • panel przedni: aluminium 6063
  • panel dotykowy: szkło laminowane

Zawartość opakowania

• Panel dotykowy UP 204S22 (czarny)
• Płyta montażowa
• Śruby montażowe
• Certyfikat FDSK (naklejka)
• Dokumentacja

Podsumowanie

Siemens UP 204S22 to elegancki, czarny panel dotykowy KNX z szerokimi możliwościami sterowania i wizualizacji. Dzięki KNX Data Secure, regulatorowi PI, obsłudze HVAC, VRF/VRV, wielostronicowemu interfejsowi i pełnej personalizacji, jest idealnym rozwiązaniem dla inteligentnych domów i budynków komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens UP 204S22 / 5WG1204-2SB22, panel dotykowy KNX 4", kolor czarny.
• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne klasy ochrony III, stopień ochrony IP30.
• Urządzenie jest przeznaczone do montażu półpodtynkowego.
• Montaż, instalację, uruchomienie i diagnostykę mogą wykonywać wyłącznie przeszkoleni i autoryzowani inżynierowie oraz zgodnie z krajowymi przepisami i odpowiednimi przepisami bezpieczeństwa.
• Podczas projektowania i budowy systemu należy ściśle przestrzegać wytycznych dotyczących instalacji i obsługi produktu oraz wszelkich właściwych krajowych przepisów i regulacji.
• Urządzenie jest zasilane napięciem stałym KNX oraz pomocniczym napięciem DC 21...30 V. Należy stosować wyłącznie właściwe napięcia zasilania i poprawną polaryzację połączeń.
• Urządzenie posiada ochronę przed przepięciem, przetężeniem, zwarciem i odwrotną polaryzacją zasilania, jednak podczas podłączania należy upewnić się, że urządzenie jest prawidłowo zaizolowane.
• Należy unikać odwracania dodatnich i ujemnych biegunów zasilania.
• Nie demontować urządzenia.
• Nie upuszczać urządzenia i unikać silnych uderzeń.
• Urządzenie należy przechowywać z dala od silnych pól magnetycznych, wysokich temperatur i wilgotnego środowiska.
• Nie wycierać urządzenia mokrymi ściereczkami ani środkami lotnymi.
• Nie używać urządzenia do sterowania aplikacjami związanymi z bezpieczeństwem, np. oświetleniem awaryjnym.
• Urządzenie należy obsługiwać wyłącznie w chronionym środowisku sieciowym i nie zezwalać na bezpośredni dostęp z Internetu.
• Zaleca się skonfigurowanie oddzielnej sieci IP do komunikacji KNX, zabezpieczenie urządzenia przez przypisanie klucza BCU w ETS oraz stosowanie dodatkowo połączenia VPN dla zdalnego dostępu.
• W przypadku korzystania z sieci WLAN należy zmienić domyślny identyfikator SSID punktu dostępu i stosować bezpieczne szyfrowanie, np. WPA2.
• Ustawienia sieciowe należy udokumentować i przekazać właścicielowi, operatorowi budynku lub administratorowi sieci LAN. Zarządzanie prawami dostępu należy koordynować z administratorem sieci IP.
• Jeśli urządzenie KNX zostanie skradzione z sieci lub wymienione z powodu usterki, klucz BCU dla innych urządzeń w sieci musi zostać ponownie przypisany (zmieniony).
• Do bezpiecznego uruchomienia wymagany jest certyfikat urządzenia / FDSK. Należy go zeskanować, usunąć z urządzenia i przechowywać w bezpiecznym miejscu, z dala od osób nieupoważnionych.
• Utrata zeskanowanego kodu FDSK może uniemożliwić ponowne użycie urządzenia po przywróceniu ustawień fabrycznych w trybie bezpiecznym.
• Podczas zmiany tapety, wygaszacza ekranu lub ikon za pomocą karty Micro SD nie wolno przerywać zasilania, ponieważ może to spowodować awarię uruchamiania systemu.
• Do aktualizacji przez kartę Micro SD należy używać wyłącznie właściwego oprogramowania sprzętowego; niewłaściwe pliki mogą doprowadzić do uszkodzenia systemu.
• Nie wyłączać zasilania pomocniczego podczas aktualizacji systemu ani w trybie programowania, ponieważ może to spowodować błędy wyświetlania lub uniemożliwić uruchomienie systemu.
• Po zmianie ustawień zaleca się odłączenie zasilania nie wcześniej niż po 6 sekundach, aby mieć pewność zapisania zmian.
• Obsługiwane są wyłącznie karty Micro SD typu SDHC w formacie FAT32 o maksymalnej pojemności 16 GB.
• Warunki pracy: temperatura od -5 do +45°C, wilgotność 0...93% r.h. bez kondensacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie i ewentualne baterie należy przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją należy usunąć wszystkie dane osobowe.
