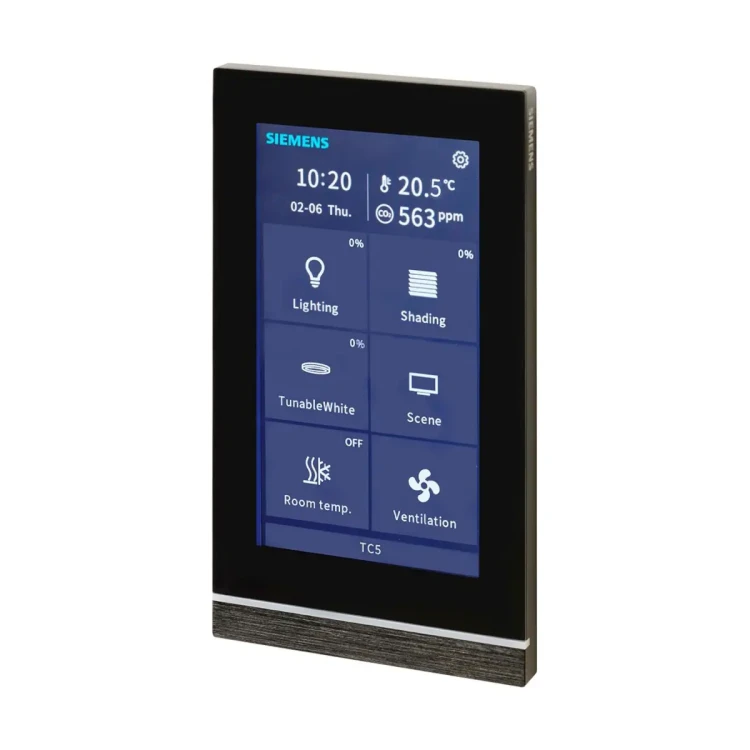

UP 205/22 Panel dotykowy TC5 z kolorowym wyświetlaczem 5'', zasilanie 24 V DC, obudowa w kolorze czarnym

UP 205/22 (5WG1205-2AB22) to 5-calowe sterowanie dotykowe TC5 – wielofunkcyjny wyświetlacz i jednostka sterująca z KNX S-Mode do wyświetlania, obsługi i sterowania funkcjami automatyki budynkowej. Urządzenie posiada kolorowy, pojemnościowy ekran dotykowy 5" o rozdzielczości 480 × 854, umożliwia pracę w orientacji poziomej i pionowej oraz obsługuje do 15 stron funkcyjnych i 5 stron głównych konfigurowanych w ETS (ETS5.7 lub nowszy). Wersja UP 205/22 występuje w kolorze czarnym.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 205/22
• Nr magazynowy: 5WG1205-2AB22
• Rodzina/typ: GAMMA instabus – sterowanie dotykowe TC5 (KNX S-Mode)
• Ekran: 5" kolorowy, pojemnościowy, 480 × 854
• Nawigacja: do 5 stron głównych (po max. 8 ikon) i łącznie do 15 stron funkcyjnych
• Sterowanie: oświetlenie (przełączanie/ściemnianie), żaluzje/rolety, sceny, wysyłanie i wyświetlanie wartości
• HVAC: regulator temperatury pomieszczenia (m.in. 2-punkt/PI), wentylacja, interfejs VRF/VRV (przez bramkę KNX–VRF)
• Harmonogram i logika: do 16 harmonogramów oraz podstawowe funkcje logiczne
• Alarmy i sygnalizacja: do 5 alarmów (wizualnie i akustycznie), wielozadaniowa kolorowa listwa świetlna
• Komfort obsługi: czujnik zbliżeniowy, regulacja jasności ekranu, brzęczyk
• Personalizacja: tapeta, wygaszacz ekranu i konfigurowalne ikony (przez kartę Micro SD)
• Montaż: na okrągłych i kwadratowych puszkach kablowych, rozstaw mocowań 60 mm; praca w pionie lub poziomie
• Kolor: czarny

Zastosowanie

UP 205/22 (5WG1205-2AB22) przeznaczony jest do systemów KNX jako panel HMI do codziennej obsługi i podglądu parametrów instalacji. Może służyć m.in. do:

• sterowania oświetleniem (przełączanie i ściemnianie, także jasność i temperatura barwowa),
• sterowania ochroną przeciwsłoneczną (zasłony/rolety/żaluzje z regulacją kąta),
• obsługi scen (wywołanie i zapis),
• sterowania HVAC (temperatura, tryby pracy, wentylator; również zastosowania VRF/VRV przez bramkę KNX do VRF),
• wyświetlania wartości z magistrali, np. temperatury, wilgotności, jakości powietrza oraz pomiarów energii.

Funkcje i działanie

Strona główna i nawigacja

• Maks. 5 stron głównych z maks. 8 ikonami każda – szybka nawigacja do stron funkcyjnych.
• Łącznie dostępnych jest do 15 stron funkcyjnych konfigurowanych w ETS.
• Nawigację można włączyć/wyłączyć; po wyłączeniu urządzenie przechodzi do pierwszej skonfigurowanej strony funkcyjnej.

Oświetlenie, ochrona przeciwsłoneczna, sceny i wartości

• Oświetlenie: przełączanie i ściemnianie.
• Jasność + temperatura barwowa: ściemnianie jasności i kontrola temperatury barwowej.
• Ochrona przeciwsłoneczna: otwieranie/zamykanie zasłon, podnoszenie/opuszczanie rolet i żaluzji z regulacją kąta nachylenia.
• Sceny: krótkie naciśnięcie – przywołanie sceny; długie naciśnięcie – zapis sceny.
• Wyślij wartość: dotknięcie ikony wysyła telegram do magistrali.
• Wyświetlanie wartości: prezentacja wartości wraz z konfigurowalnym tekstem jednostki.

HVAC, wentylacja oraz VRF/VRV

• Regulacja temperatury pomieszczenia: m.in. dla aplikacji ogrzewania/chłodzenia (np. FCU, sufit chłodzący), z kontrolą 2-punktową lub PI; nastawa bezwzględna lub względna.
• Tryby pracy: komfortowy, czuwania, ekonomiczny, ochrony.
• Wentylator: 5 rodzajów prędkości (3-biegowy, wyłączony i automatyczny) – po włączeniu.
• Interfejs VRF/VRV: TC5 może działać jako interfejs użytkownika do obsługi urządzeń VRF/VRV z bramką KNX do VRF.
• Wentylacja: ręczne przełączanie 3 prędkości oraz automatyczna wentylacja na żądanie na podstawie PM2,5 lub CO2; obsługa odzysku ciepła, licznik żywotności filtra, alarm wymiany filtra i reset.
• Maks. 10 stron można skonfigurować jako sterowanie HVAC.

Jakość powietrza i pomiary energii (wyświetlanie z magistrali)

• Jakość powietrza: np. temperatura, wilgotność względna, PM2,5, PM10, CO2, VOC, AQI, jasność, prędkość wiatru, deszcz (do 4 parametrów na stronę; łącznie do 10 stron).
• Pomiary energii: do 8 liczników na stronę; łącznie do 10 stron.

Harmonogram, alarmy, HCL i logika

• Timer (harmonogram): maks. 16 harmonogramów (dziennych lub tygodniowych), konfigurowanych przez ETS i HMI.
• Alarmy: maks. 5 alarmów sygnalizowanych wizualnie i akustycznie (konfigurowalny czas wyświetlania i powtarzania).
• HCL (oświetlenie zorientowane na człowieka): kontrola jasności i temperatury barwowej; maks. 10 ustawień wysyłania wg pory dnia.
• Funkcje logiczne: maks. 8 wejść (m.in. AND, OR, XOR, przekierowanie bramki, komparator progowy, konwersja formatu, wartość maks.).

Dostęp i blokady

• Funkcja administratora: przez hasło lub obiekty magistrali.
• Hasła: maks. 3 dostępne hasła.
• Blokada: możliwość zablokowania całego urządzenia lub wybranych stron funkcyjnych przez magistralę.

Konfiguracja i pamięć

• Konfiguracja: ETS (ETS5.7 lub nowszy).
• Gniazdo Micro SD: do modyfikacji obrazu tła, elektronicznego albumu zdjęć, ikon strony głównej lub stron wielofunkcyjnych.
• Obsługiwane karty: tylko SDHC, format FAT32, pojemność do 32 GB.

Zasilanie i podłączenie

• Zasilanie z magistrali KNX (napięcie robocze): DC 21…30 V (zasilany z magistrali)
• Zasilanie pomocnicze: DC 24…30 V
• Złącza: KNX (czarny/czerwony), zasilanie pomocnicze KNX (żółty/biały)
• Zaciski: DC+ / DC- (zasilanie pomocnicze DC 24…30 V), KNX+ / KNX- (napięcie robocze KNX DC 21…30 V)

Dane techniczne

• Wyświetlacz: 5" kolorowy pojemnościowy ekran dotykowy, 480 × 854 pikseli
• Zasilanie z magistrali: DC 21…30 V
• Prąd magistrali: 6 mA przy 24 V DC, 5 mA przy 30 V DC
• Pobór mocy magistrali: < 150 mW
• Zasilanie pomocnicze: DC 24…30 V
• Pobór prądu (zasilanie pomocnicze): < 115 mA przy 24 V DC, < 100 mA przy 30 V DC
• Zużycie energii: < 3 W
• Maks. obiektów komunikacyjnych: 987
• Maks. adresy grupowe: 2000
• Maks. skojarzenia: 2000
• Stopień ochrony: IP30
• Klasa bezpieczeństwa: Klasa III
• Klasa zanieczyszczenia (EN 60730-1): 2
• Klasa przepięcia: II
• Czujnik zbliżeniowy: maks. ok. 30 cm (wykrycie człowieka)
• Wbudowany czujnik temperatury: NTC 100k, dokładność pomiaru przy 25°C: ±1 K
• Warunki pracy: -5…45°C; wilgotność 0…93% r.h. (bez kondensacji)
• Transport: -25…70°C; wilgotność 0…93% r.h. (bez kondensacji)
• Przechowywanie: -25…55°C; wilgotność 0…93% r.h. (bez kondensacji)
• Wymiary (s × w × g): 86 × 148,8 × 11,5 mm
• Masa (bez/z opakowaniem): 248 / 388 g
• Materiały: tylna obudowa: PC; panel przedni: aluminium 6063; panel dotykowy: szkło + folia + folia
• Kolor: czarny

Montaż

• Urządzenie nadaje się do montażu półpodtynkowego.
• Montaż na okrągłych i kwadratowych puszkach kablowych, rozstaw mocowań 60 mm (puszkę kablową należy zamawiać osobno).
• Możliwa instalacja i obsługa w orientacji poziomej oraz pionowej.

Podsumowanie

Siemens UP 205/22 (5WG1205-2AB22) to czarny, 5-calowy panel dotykowy KNX S-Mode, który łączy wygodną obsługę (ekran dotykowy, czujnik zbliżeniowy, brzęczyk) z szerokim zakresem funkcji: sterowaniem oświetleniem i żaluzjami, scenami, harmonogramami, alarmami, HCL oraz rozbudowaną obsługą HVAC (w tym VRF/VRV przez bramkę KNX–VRF). Dzięki konfiguracji w ETS oraz elastycznemu montażowi (pion/poziom) sprawdza się jako centralny interfejs użytkownika w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens GAMMA instabus Touch control TC5, model UP 205/22, nr katalogowy 5WG1205-2AB22.
• Posiada oznaczenie CE (zgodność z wymaganiami UE). W dokumentacji wskazano także zgodność UKCA.
• Urządzenie elektryczne klasy III, stopień ochrony obudowy IP30.
• Zasilanie urządzenia: magistrala KNX DC 21...30 V oraz dodatkowe napięcie pomocnicze DC 24...30 V. Podłączać wyłącznie zgodnie z dokumentacją producenta i oznaczeniami zacisków.
• Montaż, instalację, uruchomienie i diagnostykę mogą wykonywać wyłącznie przeszkoleni i upoważnieni specjaliści.
• Podczas projektowania, montażu i eksploatacji należy przestrzegać instrukcji instalacji i obsługi produktu oraz właściwych krajowych przepisów i norm bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie jest przeznaczone do montażu półpodtynkowego. Montaż należy wykonać zgodnie z instrukcją producenta oraz właściwą pozycją montażową dla wersji UP 205/22.
• Nie demontować i nie otwierać urządzenia. Samodzielna ingerencja w konstrukcję produktu może prowadzić do uszkodzenia urządzenia i zagrożeń bezpieczeństwa.
• Chronić urządzenie przed silnymi polami magnetycznymi, wysoką temperaturą oraz wilgotnym środowiskiem. Produkt przeznaczony do pracy w warunkach od -5 do 45°C, przy wilgotności 0...93% RH bez kondensacji.
• Nie upuszczać urządzenia i unikać silnych uderzeń. Uszkodzenia mechaniczne mogą pogorszyć bezpieczeństwo i prawidłowe działanie produktu.
• Nie czyścić urządzenia mokrą ściereczką ani lotnymi środkami chemicznymi.
• Urządzenie zasilane jest prądem stałym. Należy bezwzględnie unikać odwrócenia biegunowości zasilania dodatniego i ujemnego.
• Podczas podłączania należy upewnić się, że urządzenie jest prawidłowo zaizolowane.
• Wszelkie połączenia elektryczne należy wykonywać zgodnie z właściwym schematem podłączenia: zaciski DC+ / DC- dla napięcia pomocniczego 24...30 V DC oraz KNX+ / KNX- dla magistrali KNX 21...30 V DC.
• Funkcja programowania KNX jest przeznaczona dla profesjonalnych inżynierów. Nie należy pozostawiać aktywnego trybu programowania podczas codziennej eksploatacji.
• Podczas aktualizacji lub modyfikacji ustawień przy użyciu karty Micro SD nie wolno odłączać zasilania pomocniczego. Przerwanie zasilania może spowodować błędy wyświetlania lub brak uruchomienia systemu.
• Karta Micro SD powinna zawierać wyłącznie pliki przewidziane przez producenta. Użycie niewłaściwych danych na karcie może uszkodzić system. Obsługiwane są wyłącznie karty SDHC w formacie FAT32 o pojemności do 32 GB.
• Po zmianie ustawień producent zaleca odłączenie zasilania nie wcześniej niż po 6 sekundach, aby zapewnić poprawne zapisanie zmian.
• Nie wyrzucać z odpadami komunalnymi. Produkt oraz ewentualne baterie należy przekazać do selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami. Przed utylizacją należy usunąć dane osobowe z urządzenia.
