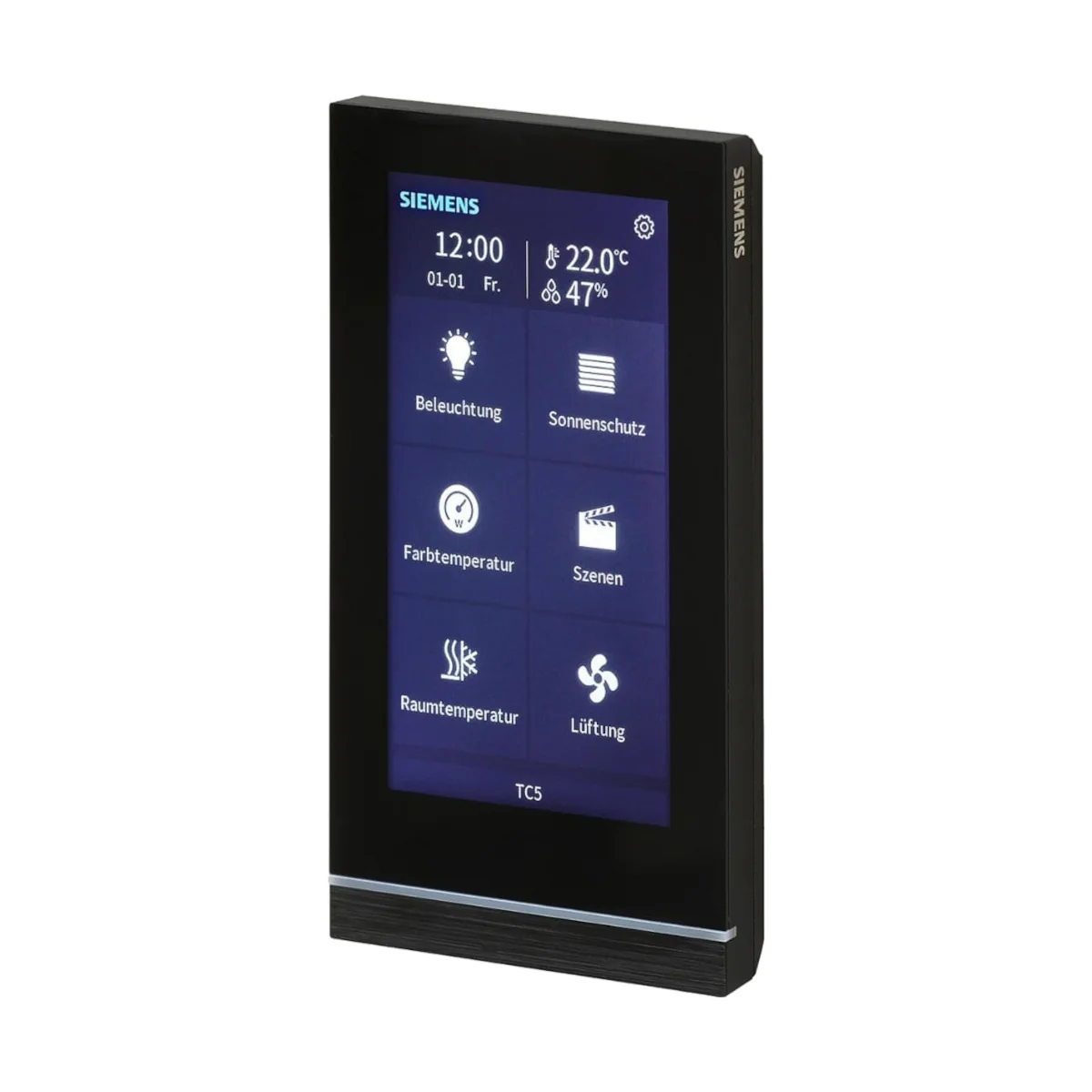

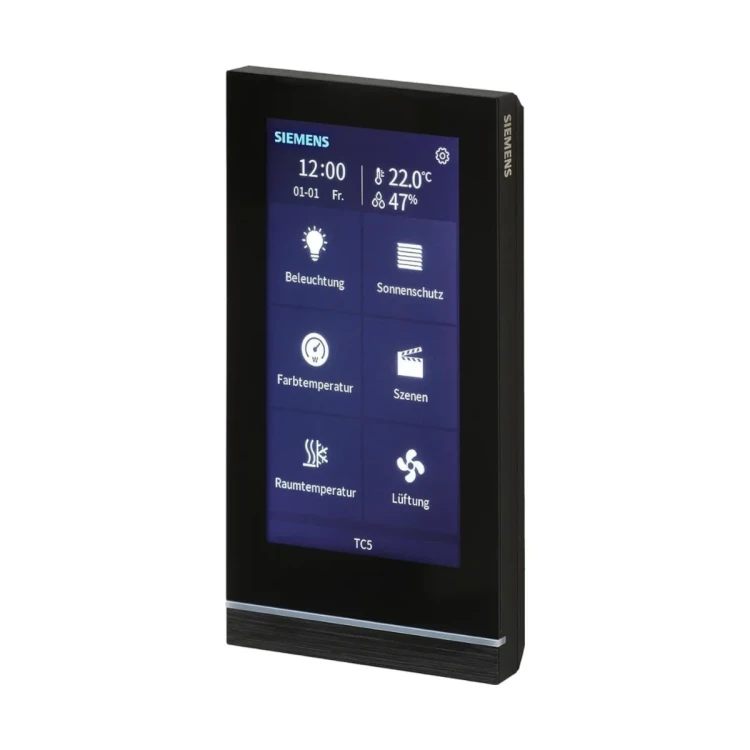

UP 205/21 Panel dotykowy TC5 z kolorowym wyświetlaczem 5'', zasilanie 24 V DC

UP 205/21 (5WG1205-2AB21) to wielofunkcyjny wyświetlacz i zadajnik pomieszczeniowy z komunikacją KNX S-Mode z serii GAMMA instabus. Urządzenie wyposażono w 5-calowy, kolorowy, pojemnościowy ekran dotykowy (480 × 854), który umożliwia wygodną wizualizację i sterowanie funkcjami automatyki budynkowej: oświetleniem, zacienianiem, scenami oraz HVAC (w tym regulator PI temperatury i/lub wentylacji oraz interfejs VRF/VRV przez dedykowaną bramkę). TC5 wymaga podłączenia magistrali KNX oraz zewnętrznego zasilania pomocniczego DC 24…30 V.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Typ / model: UP 205/21
• Symbol / kod produktu: 5WG1205-2AB21
• Opis: Touch Control TC5, 5-calowy panel dotykowy, czarny
• Komunikacja: KNX (S-Mode)
• Ekran: 5" kolorowy, pojemnościowy, 480 × 854 pikseli
• Konfiguracja przez ETS: ETS5.7 lub nowsza
• Nawigacja: do 15 podstron funkcyjnych oraz maks. 2 strony główne (na każdej do 8 ikon nawigacyjnych)
• Funkcje użytkowe: harmonogram, zarządzanie zdarzeniami, podstawowe funkcje logiczne
• Administrator: blokada przez kod PIN/hasło (maks. 3 hasła) lub przez obiekt komunikacyjny KNX
• Czujniki i sygnalizacja: czujnik zbliżeniowy, regulacja jasności ekranu, wbudowany brzęczyk, wielofunkcyjny kolorowy pasek LED
• Personalizacja: możliwość wgrania własnej tapety, wygaszacza ekranu i ikon (karta Micro SD)
• Montaż: na okrągłych i kwadratowych puszkach instalacyjnych, rozstaw śrub 60 mm; montaż półpodtynkowy

Zastosowanie

UP 205/21 (TC5) służy do wizualizacji i obsługi instalacji automatyki w pomieszczeniach z magistralą KNX. Może pełnić rolę centralnego, ściennego panelu do sterowania funkcjami komfortu, w tym: oświetleniem, zacienianiem, scenami oraz sterowaniem HVAC (temperatura, wentylacja, a także obsługa systemów VRF/VRV poprzez dedykowaną bramkę producenta).

Funkcje i działanie

Strony i nawigacja

• Konfiguracja w ETS do 15 podstron funkcyjnych oraz maks. 2 stron głównych.
• Na każdej stronie głównej może być do 8 ikon nawigacyjnych do podstron.
• Nawigację można włączyć/wyłączyć; przy wyłączonej nawigacji dostępna jest strona tytułowa z datą, godziną i temperaturą.

Sterowanie oświetleniem, zacienianiem i scenami

• Oświetlenie: załączanie oraz płynne ściemnianie.
• Zacienianie: zasłony, żaluzje, rolety oraz żaluzje z dodatkową regulacją kąta lameli.
• Sceny: wywołanie sceny krótkim naciśnięciem ikony, zapis sceny długim naciśnięciem.
• Wysyłanie wartości: możliwość wysłania konkretnej wartości z poziomu strony wielofunkcyjnej.

HVAC: temperatura, ogrzewanie podłogowe, wentylacja, VRF/VRV

• Ogólna regulacja temperatury: nastawa temperatury (bezwzględna lub względna – korekta), wybór grzanie/chłodzenie, ręczne sterowanie wentylatorem (opcjonalnie) oraz tryby: Komfort, Pre-Komfort, Ekonomiczny, Ochronny.
• VRF/VRV: TC5 może działać jako interfejs użytkownika do obsługi urządzeń VRF/VRV poprzez dedykowaną bramkę VRF/VRV producenta.
• Ogrzewanie podłogowe: dedykowana funkcja timera i scen; wskazanie aktywności zaworu oraz działania timera na ekranie.
• Wentylacja: ręczna zmiana prędkości wentylatora lub tryb automatyczny (wentylacja od zapotrzebowania) w funkcji CO2 lub PM2,5; obsługa otwierania/zamykania odzysku ciepła, zliczanie godzin pracy (żywotność filtra), alarm wymiany filtra i reset żywotności.
• Do 10 podstron może być skonfigurowanych jako sterowanie HVAC.

Wizualizacja jakości powietrza i energii z magistrali

• Jakość powietrza: wyświetlanie parametrów z KNX, m.in. temperatura, wilgotność, PM2.5, PM10, CO2, VOC, AQI, natężenie oświetlenia, prędkość wiatru.
• Na jednej stronie jakości powietrza można wyświetlić do 4 parametrów; maks. 10 podstron tego typu.
• Zużycie energii: na jednej stronie do 8 odczytów z liczników; maks. 10 podstron odczytów.

Harmonogram, zdarzenia i logika

• Harmonogram: do 16 harmonogramów (dzienny lub tygodniowy), konfigurowanych w ETS.
• Zarządzanie zdarzeniami: do 8 zestawów funkcji zdarzeń; wywołanie numeru sceny może wyzwolić do 8 telegramów wyjściowych.
• Funkcje logiczne: do 8 wejść logicznych z operacjami AND/OR/XOR, przekazywaniem bramek, komparatorem progów oraz konwersją formatu.

Sterowanie oświetleniem kolorowym

• Możliwość konfiguracji strony sterowania dla ściemnianego oświetlenia kolorowego: RGB, RGBW, RGBW z kontrolą temperatury barwowej lub sterowanie jasnością i temperaturą barwową.

Czujniki, sygnalizacja i personalizacja

• Czujnik zbliżeniowy: maks. zasięg ok. 30 cm (detekcja człowieka).
• Kolorowy pasek LED: wskazania m.in. trybu programowania KNX, zmian sezonowych i informacji o alarmach.
• Micro SD: modyfikacja tapety, wygaszacza (album fotograficzny) i ikon; obsługiwane tylko SDHC i FAT32, pojemność do 32 GB.

Podłączenie elektryczne i komunikacja KNX

• Magistrala KNX: DC 21…30 V (z magistrali KNX); zacisk KNX: czarny/czerwony.
• Zasilanie pomocnicze: zewnętrzne DC 24…30 V (DC+ / DC-); zasilanie pomocnicze KNX: żółty/biały.
• Obciążenie magistrali: 3,5 mA @ DC 24 V; 3,0 mA @ DC 30 V.
• Zużycie energii z magistrali: < 90 mW.
• Pobór prądu z zasilania pomocniczego: < 150 mA @ DC 24 V; < 120 mA @ DC 30 V.
• Zużycie energii (zasilanie pomocnicze): < 3,6 W.

Dane techniczne

• Ekran: 5" pojemnościowy, kolorowy, 480 × 854
• Wbudowany czujnik temperatury: NTC 100k; dokładność pomiaru przy 25 °C: ±1 K
• Maks. obiekty komunikacyjne: 688
• Maks. adresy grupowe: 2000
• Maks. powiązań: 2000
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: Klasa III
• Klasa zanieczyszczeń: 2
• Klasa przepięciowa: II
• Warunki pracy: temperatura -5…45 °C; wilgotność 0…93% r.h. (bez kondensacji)
• Transport: -25…70 °C; wilgotność 0…93% r.h. (bez kondensacji)
• Przechowywanie: -25…55 °C; wilgotność 0…93% (bez kondensacji)
• Wymiary (szer. × wys. × gł.): 86 × 148,8 × 11,5 mm
• Waga (bez / z opakowaniem): 192 / 376 g
• Materiały: obudowa tylna: PC; panel przedni: aluminium 6063; panel dotykowy: szkło + powłoka + powłoka
• Klasa palności obudowy (UL94): V-0

Montaż

• Urządzenie jest przystosowane do montażu półpodtynkowego.
• Montaż na okrągłych i kwadratowych puszkach instalacyjnych; rozstaw śrub 60 mm.
• Urządzenie składa się z panelu dotykowego z elektroniką i wbudowanym czujnikiem temperatury pomieszczenia; do instalacji przewidziana jest płyta/podstawa montażowa jako element uzupełniający dla 5WG1205-2AB21.

Podsumowanie

Siemens UP 205/21 (5WG1205-2AB21) – Touch Control TC5 to nowoczesny, 5-calowy panel KNX do zaawansowanej obsługi pomieszczeń: od sterowania oświetleniem, zacienianiem i scenami, po funkcje HVAC (w tym VRF/VRV przez bramkę), harmonogramy, zdarzenia i logikę. Czujnik zbliżeniowy, wielofunkcyjny pasek LED, personalizacja przez Micro SD oraz konfiguracja w ETS (ETS5.7+) czynią z niego uniwersalny interfejs użytkownika dla instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt UP 205/21 (5WG1205-2AB21) posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektroniczne przeznaczone do utylizacji zgodnie z wytycznymi europejskimi. Nie wyrzucać z odpadami domowymi. Utylizować przez przeznaczone do tego kanały zgodnie z lokalnymi przepisami.
• Podczas projektowania, montażu, instalacji i uruchomienia należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich regulacji dotyczących instalacji i obsługi produktu.
• Montaż, instalacja, uruchomienie i debugowanie urządzenia wyłącznie przez profesjonalnie przeszkolonych i autoryzowanych inżynierów. Programowanie KNX powinno być wykonywane przez certyfikowanych inżynierów.
• Urządzenie jest przeznaczone do montażu półpodtynkowego. Montować zgodnie z instrukcją producenta i we właściwej pozycji montażowej.
• Urządzenie wymaga podłączenia magistrali KNX oraz pomocniczego zasilania DC 24...30 V. Napięcie magistrali KNX: DC 21...30 V. Podłączenie wykonywać zgodnie ze schematem połączeń producenta.
• Urządzenie elektryczne niskonapięciowe klasy III. Podczas podłączania należy zapewnić prawidłową izolację przewodów i połączeń.
• Urządzenie zasilane jest prądem stałym. Należy unikać zamiany biegunów dodatnich i ujemnych zasilania pomocniczego.
• Nie otwierać urządzenia. Otwieranie obudowy może spowodować uszkodzenie produktu lub zagrożenie dla bezpieczeństwa użytkownika.
• Nie upuszczać urządzenia i unikać mocnych uderzeń. Produkt zawiera szklany panel dotykowy, który może ulec uszkodzeniu mechanicznemu.
• Urządzenie należy chronić przed silnym polem magnetycznym, wysoką temperaturą oraz wilgotnym środowiskiem. Produkt przeznaczony jest do pracy w warunkach bez kondensacji wilgoci.
• Stopień ochrony obudowy IP30. Urządzenie nie jest przeznaczone do kontaktu z wodą ani do montażu w miejscach narażonych na zalanie lub bezpośrednie działanie czynników atmosferycznych.
• Do czyszczenia nie używać mokrej szmatki ani lotnych odczynników. Czyścić wyłącznie w sposób bezpieczny, zgodny z zaleceniami producenta.
• Podczas aktualizacji systemu, programowania oraz modyfikacji tapety, wygaszacza ekranu lub ikon przy użyciu karty Micro SD nie wolno odłączać zasilania pomocniczego. Przerwa w zasilaniu może spowodować awarię systemu, błąd wyświetlania lub konieczność ponownego uruchomienia.
• Po zmianie ustawień zaleca się odłączenie zasilania nie wcześniej niż po 6 sekundach od dokonania zmiany. Zbyt wczesne odłączenie zasilania może spowodować nieudaną zmianę lub błąd systemu.
• Do aktualizacji i personalizacji używać wyłącznie odpowiednio przygotowanej karty Micro SD. Karta powinna zawierać tylko pliki wymagane do aktualizacji; w przeciwnym razie może dojść do uszkodzenia systemu. Obsługiwane są wyłącznie karty SDHC w formacie FAT32 o pojemności do 32 GB.
• Urządzenie wyposażone jest w zabezpieczenia przed przepięciem, przetężeniem, zwarciem i odwrotną polaryzacją zasilania, jednak podłączenie należy wykonywać zgodnie z dokumentacją producenta.
