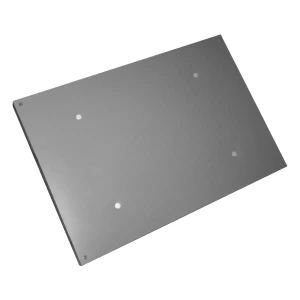

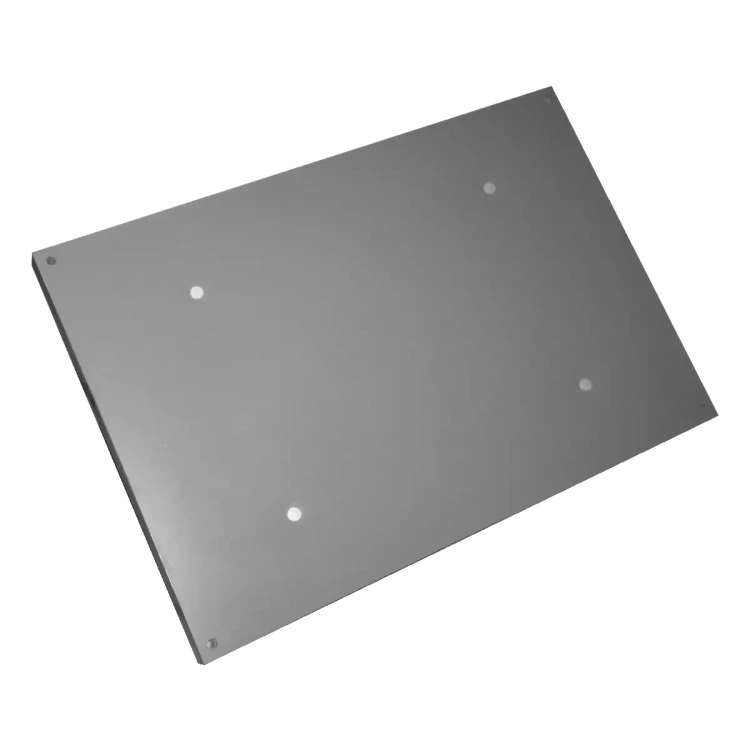

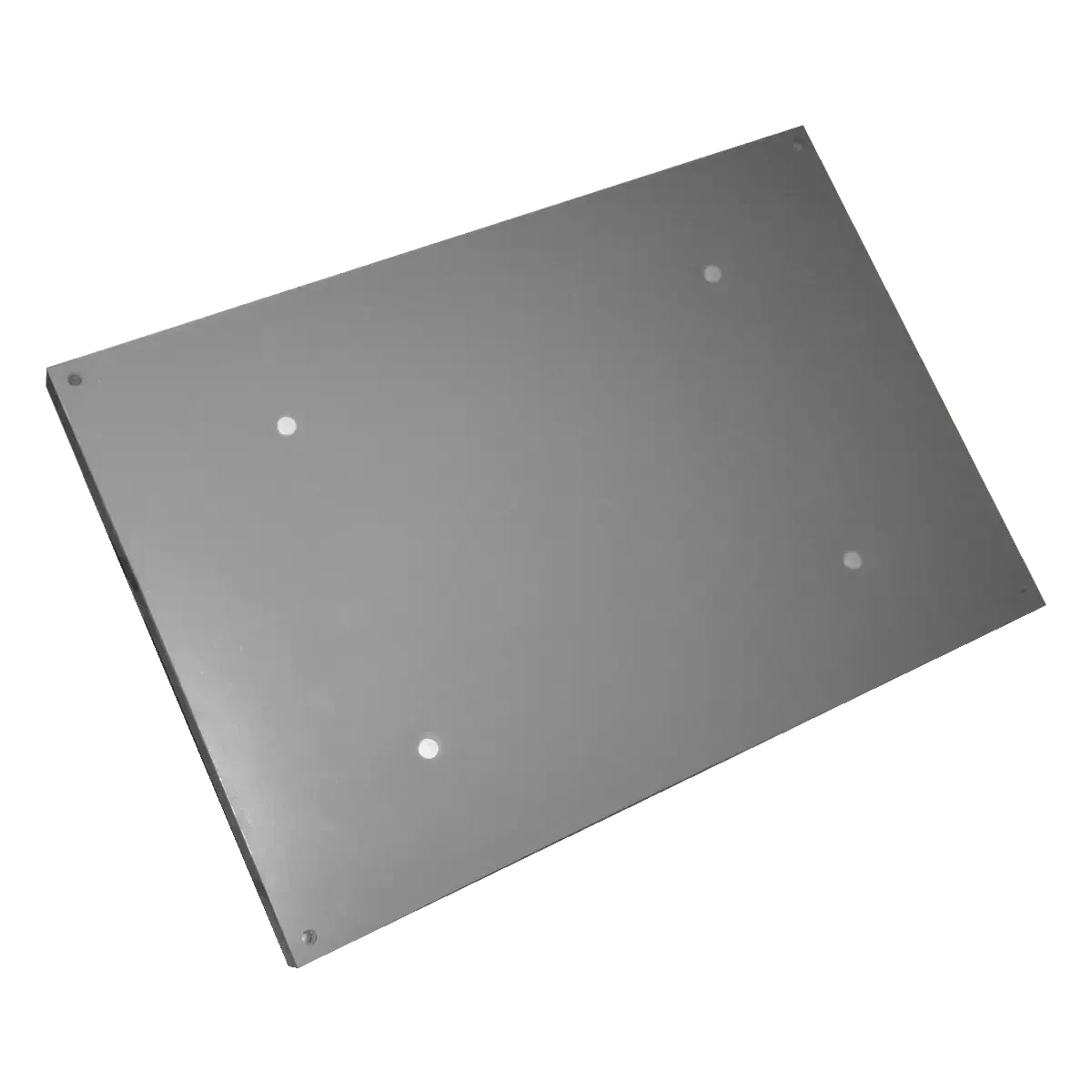

Enertex® ProxyTouch KNX - Czujnik dotykowy pojemnościowy do ceramiki, drewna i szkła o grubości do 25 [mm]

Enertex® ProxyTouch KNX to płaski pojemnościowy sensor dotykowy przeznaczony do montażu za materiałem (np. ceramika, drewno, szkło) o grubości do 25 mm. Urządzenie oferuje do sześciu operacji przełączania i pracuje jako element sterujący w instalacji KNX, zasilany wyłącznie z magistrali KNX. Obudowa z tworzywa o wymiarach 210×140×11 mm jest odporna na zachlapania, co ułatwia zastosowanie w miejscach narażonych na kontakt z wodą.

Najważniejsze cechy

• Producent / marka: Enertex®
• Model: ProxyTouch KNX
• Typ: pojemnościowy sensor dotykowy (capacitive touch sensor)
• Zastosowanie materiałowe: idealny do ceramiki, drewna i szkła
• Maksymalna grubość materiału: do 25 mm
• Liczba operacji przełączania: do 6
• Panele sensoryczne: 3 panele
• Obsługiwane operacje: pojedyncze kliknięcie, podwójne kliknięcie, gest „wipe” (przetarcie)
• Informacja zwrotna: konfigurowalna informacja akustyczna (opcjonalna)
• Tryb czyszczenia: dostępny (informacja akustyczna opcjonalna)
• Obudowa: tworzywo sztuczne, odporna na zachlapania
• Wymiary: 210×140×11 mm
• Zasilanie: wyłącznie z magistrali KNX (KNX bus powered only)

Panel dotykowy i sposób obsługi

Sensor Enertex® ProxyTouch KNX posiada trzy panele sensoryczne, które mogą realizować:

• one-click (pojedyncze kliknięcie),
• double-click (podwójne kliknięcie),
• wiping gesture (gest przetarcia / „wipe”).

Panele mogą działać również jako jeden duży panel, zależnie od potrzeb projektu. Dostępna jest konfigurowalna informacja akustyczna (opcjonalna), wspierająca wygodną obsługę.

Funkcje dodatkowe

• Tryb czyszczenia: funkcja ułatwiająca czyszczenie panelu (z opcjonalną informacją akustyczną).
• Czas resetu: programowalny za pomocą timera przełączania (switching timer).

Zasilanie i integracja z KNX

• Zasilanie: urządzenie jest zasilane wyłącznie z magistrali KNX (bez dodatkowego zasilania).

Dane techniczne

• Technologia: sensor pojemnościowy
• Maks. grubość materiału nad sensorem: do 25 mm
• Liczba paneli: 3 (możliwość pracy jako jeden duży panel)
• Maks. liczba operacji przełączania: do 6
• Obsługiwane gesty/akcje: klik, podwójny klik, gest „wipe”
• Wymiary obudowy: 210×140×11 mm
• Materiał obudowy: tworzywo sztuczne
• Odporność obudowy: robust against splashing water (odporna na zachlapania)
• Zasilanie: z magistrali KNX

Podsumowanie

Enertex® ProxyTouch KNX to pojemnościowy sensor dotykowy KNX do montażu za powierzchnią (do 25 mm), idealny do zastosowań w materiałach takich jak szkło, drewno i ceramika. Trzy panele z obsługą kliknięć i gestu „wipe”, możliwość pracy jako jeden duży panel, do 6 operacji przełączania, tryb czyszczenia oraz zasilanie wyłącznie z magistrali KNX czynią go praktycznym rozwiązaniem do nowoczesnych, dyskretnych punktów sterowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Montaż i instalacja urządzenia elektrycznego mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Przy podłączaniu urządzeń KNX wymagane są specjalistyczne umiejętności wynikające ze szkoleń KNX.
• Przed montażem urządzenia należy podłączyć przewód KNX do magistrali KNX zgodnie z dokumentacją producenta.
• Urządzenie jest zasilane z magistrali KNX i nie wymaga zewnętrznego zasilacza. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nieprzestrzeganie instrukcji montażu i instalacji może spowodować uszkodzenie urządzenia oraz stwarzać ryzyko pożaru lub innych zagrożeń.
• Nie otwierać obudowy oraz nie wykonywać nieautoryzowanych zmian ani modyfikacji urządzenia. Otwarcie obudowy lub nieautoryzowane modyfikacje powodują utratę gwarancji i mogą wpływać na bezpieczeństwo użytkowania.
• Urządzenie należy montować możliwie płasko przy tylnej stronie powierzchni montażowej. Należy unikać pozostawienia szczeliny powietrznej pomiędzy sensorem a powierzchnią montażową, ponieważ zmniejsza ona zasięg i może pogorszyć działanie urządzenia.
• Podczas instalacji należy zapewnić dostęp serwisowy do urządzenia.
• Urządzenie może być montowane za określonymi materiałami wykończeniowymi wyłącznie w zalecanych maksymalnych grubościach: płytka ceramiczna do 25 mm, drewno do 20 mm, szkło do 25 mm.
• W przypadku montażu za grubszymi okładzinami ściennymi może być konieczne podłączenie białego przewodu kabla KNX czujnika do przewodu ochronnego budynku w celu zwiększenia czułości, zgodnie z dokumentacją producenta.
• Urządzenie może być stosowane w pomieszczeniach wilgotnych, jednak należy unikać bezpośredniego działania strumienia wody. W strefach narażonych na regularny kontakt z wodą może być wymagane wykonanie odpowiedniego uszczelnienia przeciwwodnego zgodnie z zasadami sztuki instalacyjnej.
• W pomieszczeniach mokrych miejsce montażu należy dobrać tak, aby ograniczyć do minimum rozbryzgi wody padające bezpośrednio na obszar czujników.
• W przypadku montażu z użyciem kleju montażowego należy upewnić się, że powierzchnia klejenia jest czysta, sucha oraz wolna od kurzu i tłuszczu. Podczas utwardzania należy zapewnić odpowiedni docisk urządzenia do powierzchni.
• Programowanie urządzenia odbywa się przez ETS. Przełączanie w tryb programowania należy wykonywać zgodnie z instrukcją producenta, z użyciem dołączonego magnesu.
• Urządzenie posiada funkcję blokady oraz tryb czyszczenia ograniczające niezamierzone wyzwolenie funkcji. Podczas czyszczenia i eksploatacji należy uwzględnić możliwość czasowego zablokowania reakcji sensorów.
• Produkt należy użytkować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta. Producent nie odpowiada za skutki niewłaściwego użytkowania.

Pliki do pobrania:
Enertex 1155 Instrukcja obsługi
