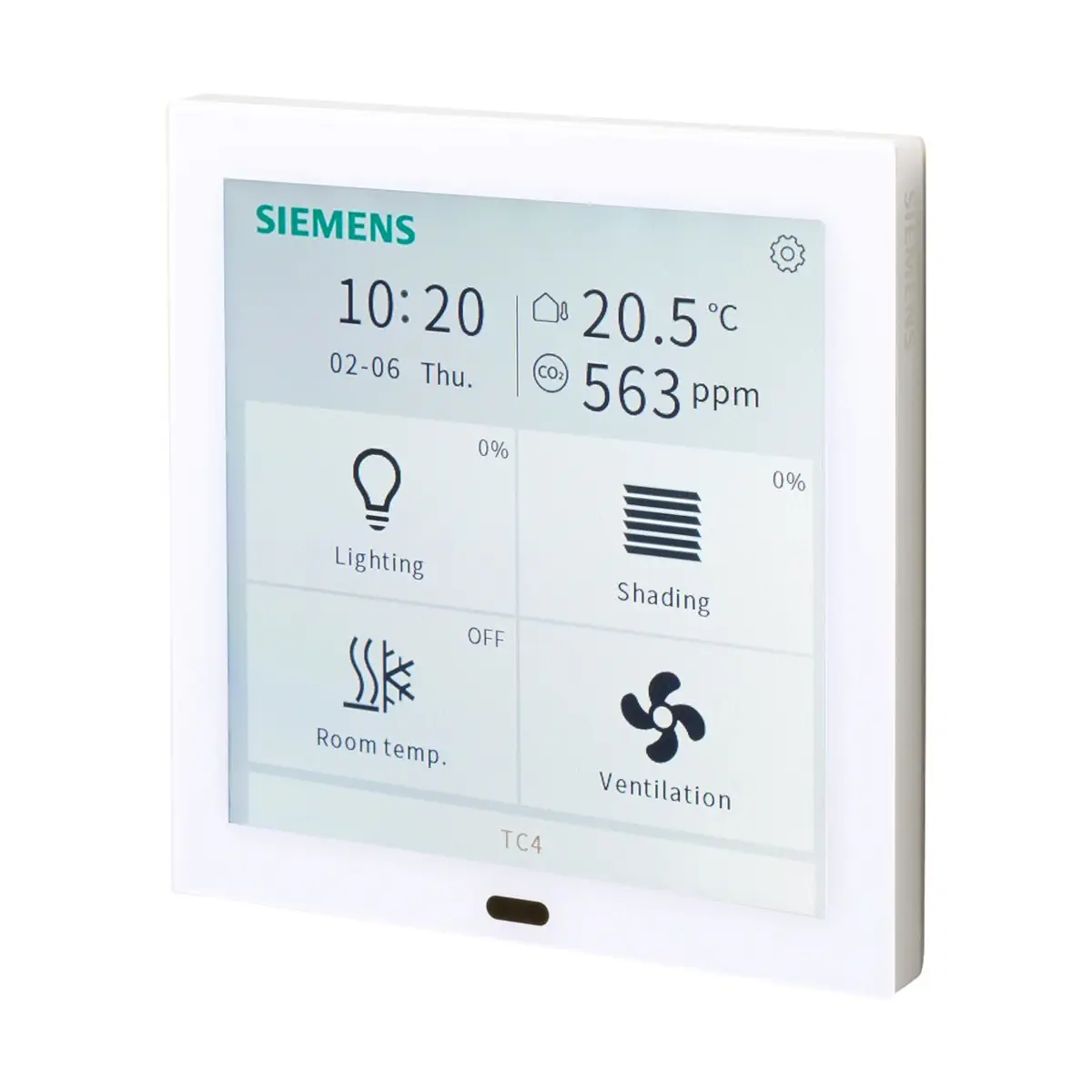

UP 204S12 Panel dotykowy TC4 z kolorowym wyświetlaczem 4'', zasilanie 24 [V] DC, obudowa biała

Siemens UP 204S12 (5WG1204-2SB12) to zaawansowany panel dotykowy KNX TC4 z 4-calowym kolorowym wyświetlaczem, przeznaczony do wizualizacji i sterowania systemami automatyki budynkowej. Umożliwia kontrolę oświetlenia, rolet, scen, ogrzewania, klimatyzacji, wentylacji oraz integrację z systemami VRF/VRV. Urządzenie obsługuje KNX Data Secure, oferuje maks. 12 stron funkcyjnych i 5 stron głównych, a jego interfejs może być w pełni personalizowany.

Najważniejsze cechy

• Kolor: biały
• Wyświetlacz: 4" kolorowy ekran dotykowy 480×480 px
• Obsługa KNX S-Mode – pełna integracja przez ETS (od ETS 5.7)
• KNX Data Secure – szyfrowana transmisja telegramów
• Max. 12 stron funkcyjnych + 5 stron głównych (dowolnie konfigurowanych)
• Regulator PI temperatury pomieszczenia oraz sterowanie HVAC
• Interfejs użytkownika dla systemów VRF / VRV
• Obsługa jasności, barwy światła, RGB, RGBW, scen i wartości
• Harmonogramy: do 8 timerów dziennych/tygodniowych
• Funkcje logiczne: do 8 wejść logicznych (AND, OR, XOR, progi, konwersje)
• Wbudowany czujnik temperatury oraz czujnik zbliżeniowy
• Pełna personalizacja – tapety, wygaszacz ekranu, ikony, album zdjęć
• Programowanie przez ETS + karta microSD (FAT32, do 16 GB)

Zastosowanie

• Sterowanie oświetleniem (włącz/wyłącz, ściemnianie, CCT)
• Sterowanie roletami i żaluzjami – podnoszenie/opuszczanie, kąt lameli
• Sceny świetlne i budynkowe (przywołanie lub zapis)
• Sterowanie ogrzewaniem i chłodzeniem (PI, 2-punkt, FCU, chłodzenie sufitowe)
• Obsługa wentylacji (3-stopniowa, automatyka PM2.5/CO2)
• Interfejs lokalny dla urządzeń VRF/VRV (z bramką KNX-VRF)
• Wyświetlanie wartości środowiskowych: temperatura, wilgotność, PM2.5, PM10, CO2, VOC, AQI, jasność, wiatr, deszcz
• Wyświetlanie liczników energii (do 8 na stronę, max. 7 stron)

Funkcje bezpieczeństwa KNX

• KNX Data Secure – ochrona przed nieautoryzowanym dostępem
• Certyfikat FDSK do bezpiecznego programowania (należy zdjąć i zabezpieczyć)
• Blokady stron i funkcji przez magistralę
• Obsługa VPN i zaleceń dotyczących sieci IP
• Bezpieczne wprowadzanie i przechowywanie ustawień sieciowych

Interfejs i sygnalizacja

• Dioda LED programowania (KNX prog)
• Czujnik zbliżeniowy – aktywacja ekranu z odległości do 30 cm
• Wbudowany czujnik temperatury NTC100k (dokładność ±1°C)
• Gniazdo microSD – zmiana wyglądu, ikon, wygaszacza

Montaż

• Montaż podtynkowy / półpodtynkowy
• Rozstaw puszki instalacyjnej: 60 mm
• Kompatybilny z okrągłymi i kwadratowymi puszkami
• Do montażu wymagana płyta montażowa (w zestawie)

Dane techniczne

• Zasilanie KNX: DC 21…30 V
• Pobór mocy z magistrali: < 180 mW
• Zasilanie pomocnicze: DC 21…30 V, pobór do 2.1 W
• Adresowane obiekty komunikacyjne: max. 984
• Adresy grupowe: 1500
• Skojarzenia: 1500
• Stopień ochrony: IP30
• Klasa ochronności: III
• Warunki pracy: −5…45°C, 0–93% r.h. (bez kondensacji)
• Wymiary: 86 × 86 × 10.5 mm
• Waga: 155 g (214 g z opakowaniem)
• Materiały: PC + aluminium + szkło

Zawartość opakowania

• Panel dotykowy UP 204S12 (biały)
• Płyta montażowa
• Śruby montażowe
• Naklejka z certyfikatem FDSK
• Dokumentacja

Podsumowanie

Siemens UP 204S12 (TC4) to nowoczesny, wielofunkcyjny panel dotykowy KNX, który łączy zaawansowane sterowanie oświetleniem, HVAC i automatyką budynkową w eleganckiej aluminiowej obudowie. Dzięki KNX Data Secure, personalizacji interfejsu i dużym możliwościom konfiguracji, idealnie sprawdza się w inteligentnych domach, hotelach i budynkach komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt UP 204S12 (5WG1204-2SB12) posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne klasy III, stopień ochrony IP30. Przeznaczone do stosowania wyłącznie wewnątrz budynków, w warunkach pracy od -5 do +45°C i przy wilgotności 0–93% r.h. bez kondensacji.
• Nie używać urządzenia do sterowania aplikacjami związanymi z bezpieczeństwem, np. oświetleniem awaryjnym.
• Montaż, instalacja, uruchomienie i debugowanie mogą być wykonywane wyłącznie przez przeszkolonych i autoryzowanych specjalistów, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i zasadami bezpieczeństwa.
• Urządzenie jest przeznaczone do montażu półpodtynkowego. Montaż należy wykonywać wyłącznie w przewidzianej pozycji i z użyciem odpowiedniej puszki instalacyjnej.
• Urządzenie jest zasilane z magistrali KNX oraz pomocniczym napięciem DC 21...30 V. Podłączenie należy wykonać zgodnie ze schematem producenta, z zachowaniem prawidłowej polaryzacji oraz właściwej izolacji przewodów.
• Należy unikać odwrócenia dodatnich i ujemnych biegunów zasilania. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Nie demontować urządzenia i nie otwierać obudowy. Nieuprawniona ingerencja może spowodować uszkodzenie produktu oraz zagrożenie dla bezpieczeństwa użytkownika.
• Nie upuszczać urządzenia i unikać silnych uderzeń. Urządzenie należy chronić przed silnymi polami magnetycznymi, wysoką temperaturą oraz wilgotnym środowiskiem.
• Do czyszczenia nie używać mokrych ściereczek ani lotnych środków chemicznych.
• Podczas zmiany tapety, wygaszacza ekranu, ikon lub podczas aktualizacji z użyciem karty Micro SD nie odłączać zasilania. Przerwanie zasilania może spowodować błędy uruchamiania lub uszkodzenie systemu.
• Do gniazda Micro SD stosować wyłącznie obsługiwane karty SDHC w formacie FAT32 o pojemności maks. 16 GB. Na karcie używanej do aktualizacji powinno znajdować się wyłącznie właściwe oprogramowanie sprzętowe producenta.
• Nie wyłączać zasilania pomocniczego podczas trybu programowania ani podczas aktualizacji systemu, ponieważ może to uniemożliwić poprawne uruchomienie urządzenia.
• Urządzenie należy eksploatować wyłącznie w chronionym środowisku sieciowym. Nie zezwalać na bezpośredni dostęp z Internetu; zdalny dostęp należy zabezpieczyć dodatkowymi mechanizmami ochrony, np. VPN.
• W przypadku sieci WLAN należy zmienić domyślny identyfikator SSID i stosować bezpieczne szyfrowanie, np. WPA2. Zarządzanie prawami dostępu powinno być uzgodnione z administratorem sieci.
• Urządzenie wykorzystuje KNX Data Secure. Certyfikat urządzenia i klucz FDSK należy usunąć z urządzenia, zeskanować i przechowywać w bezpiecznym miejscu, z dala od osób nieupoważnionych.
• Utrata kodu FDSK może uniemożliwić ponowne bezpieczne uruchomienie urządzenia po przywróceniu ustawień fabrycznych.
• W przypadku kradzieży urządzenia z sieci lub jego wymiany z powodu usterki należy ponownie przypisać klucz BCU dla pozostałych urządzeń w sieci KNX/IP.
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne elementy elektroniczne należy przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe.
