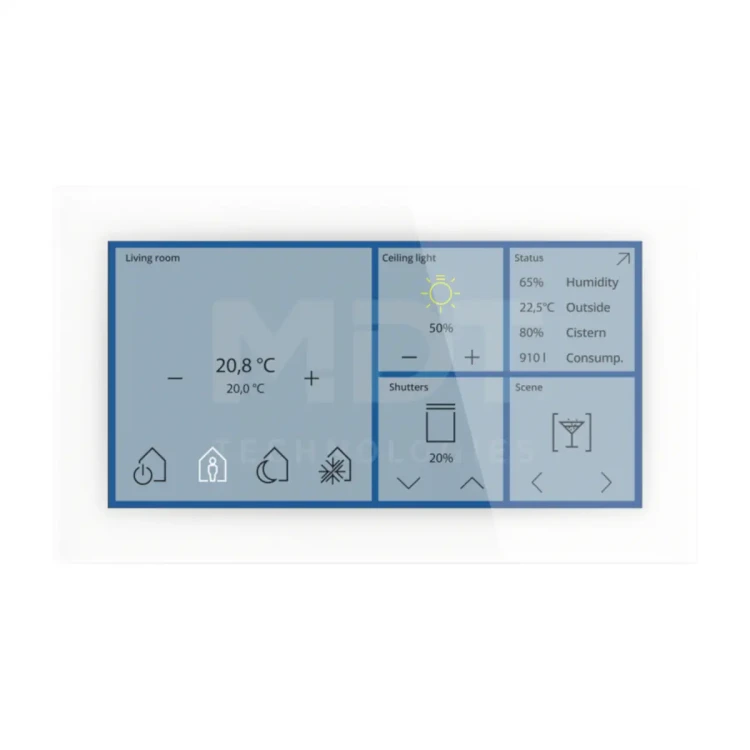

BE-GTSP6TW.01S KNX szklany panel dotykowy Touch Smart Plus 6", KNX Data Secure, biały

BE-GTSP6TW.01S to wielofunkcyjny panel dotykowy KNX z 6-calowym, pojemnościowym wyświetlaczem TFT o rozdzielczości 1440 x 720 pikseli, przeznaczony do intuicyjnego sterowania funkcjami pomieszczenia. Wersja w kolorze białym łączy szkło i szczotkowane aluminium, oferuje RGBW podświetlenie obwodowe, wbudowany głośnik, 2 wejścia binarne, 1 wejście dla czujnika PT1000 oraz obsługę KNX Data Secure. Panel umożliwia realizację do 64 funkcji na niezależnych poziomach i prezentację do 12 wskazań statusu w trybie czuwania, a do pracy wymaga dodatkowego zasilania 24 V DC.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GTSP6TW.01S
• Seria: KNX Glass Touch Smart Plus 6 inch
• Typ: wielofunkcyjny panel dotykowy KNX z wyświetlaczem
• Kolor: biały
• Wyświetlacz: pojemnościowy, wysokorozdzielczy, 6-calowy kolorowy TFT
• Rozdzielczość: 1440 x 720 pikseli
• Wzornictwo: szkło i szczotkowane aluminium
• Podświetlenie: obwodowe RGBW
• Liczba funkcji: do 64 na niezależnych poziomach
• Statusy w trybie czuwania: do 12
• Funkcje pomieszczenia: switching, dimming, tunable white, HSV, RGB, RGBW, sun shading, HVAC
• Funkcja skrótu: przejście do określonego poziomu
• Regulacja temperatury: dwa regulatory temperatury pomieszczenia oraz czujnik temperatury do ogrzewania i chłodzenia
• Funkcje dodatkowe: funkcje logiczne, sterowanie scenami, sterowanie grupowe
• Wyświetlanie informacji: statusy 1 Bit oraz powiadomienia 14 Byte
• Akustyczna informacja zwrotna: wbudowany głośnik
• Zabezpieczenie dostępu: blokada kodem dla 4 użytkowników
• Personalizacja: logo, obraz tła, kolor projektu
• Zabezpieczenie mechaniczne: ochrona przed kradzieżą i demontażem
• Wejścia: 2 wejścia binarne, 1 wejście dla czujnika PT1000
• Zegary czasowe: 12
• Komunikacja: KNX Data Secure, zintegrowane sprzęgło magistralne
• Montaż: poziomy lub pionowy
• Wymiary (H x W x D): 92 x 160 x 12,5 mm
• Wymagane zasilanie pomocnicze: 24 V DC (np. STV-0024.01)

Zastosowanie

Panel BE-GTSP6TW.01S przeznaczony jest do wygodnej obsługi funkcji pomieszczenia w systemie KNX. Duży ekran, intuicyjny interfejs oraz obsługa wielu poziomów funkcji pozwalają na sterowanie i podgląd najważniejszych parametrów z jednego urządzenia.

• Załączanie i wyłączanie obwodów
• Ściemnianie oświetlenia
• Sterowanie barwą światła i temperaturą barwową: tunable white, HSV, RGB, RGBW
• Sterowanie zacienianiem i osłonami przeciwsłonecznymi
• Obsługa funkcji HVAC
• Sterowanie scenami i grupami
• Wyświetlanie statusów i powiadomień

Funkcje i działanie

Obsługa i interfejs użytkownika

• Panel wyposażony jest w pojemnościowy 6-calowy kolorowy wyświetlacz TFT o wysokiej rozdzielczości 1440 x 720 pikseli.
• Intuicyjny interfejs użytkownika ułatwia bezpośrednie sterowanie funkcjami pomieszczenia.
• Urządzenie obsługuje do 64 funkcji na niezależnych poziomach.
• Dostępna jest funkcja skrótu do określonego poziomu.
• W trybie czuwania możliwe jest wyświetlanie do 12 statusów.

Podświetlenie i sygnalizacja

• Obwodowe podświetlenie RGBW może sygnalizować indywidualne stany pracy.
• Podświetlenie może być wykorzystywane do alarmów oraz jako światło orientacyjne.
• Wbudowany głośnik zapewnia akustyczną informację zwrotną przy naciśnięciu przycisku oraz sygnalizację alertów.

Temperatura i automatyka

• Panel oferuje dwa regulatory temperatury pomieszczenia.
• Wyposażony jest w czujnik temperatury do pracy w trybie ogrzewania i chłodzenia.
• Obsługuje funkcje logiczne, sterowanie scenami oraz sterowanie grupowe.
• Umożliwia wyświetlanie informacji statusowych (1 Bit) oraz powiadomień (14 Byte).
• Urządzenie posiada 12 zegarów czasowych.

Bezpieczeństwo i personalizacja

• Dostęp do urządzenia może być chroniony przez blokadę kodem dla 4 użytkowników.
• Panel posiada zabezpieczenie przed kradzieżą i demontażem.
• Możliwa jest indywidualna personalizacja zgodnie z wymaganiami klienta, obejmująca logo, obraz tła oraz kolor projektu.

Wejścia, komunikacja i zasilanie

• 2 wejścia binarne do podłączenia sygnałów zewnętrznych.
• 1 wejście dla czujnika PT1000.
• KNX Data Secure zwiększa bezpieczeństwo komunikacji w instalacji KNX.
• Urządzenie ma zintegrowane sprzęgło magistralne.
• Do pracy wymagane jest dodatkowe zasilanie 24 V DC (np. STV-0024.01).

Montaż

• Montaż w standardowej puszce instalacyjnej typu EU, UK, CH, CN.
• Możliwy montaż poziomy lub pionowy.
• Wymiary (H x W x D): 92 x 160 x 12,5 mm.

Dane techniczne

• Producent: MDT
• Kod produktu: BE-GTSP6TW.01S
• System: KNX
• Bezpieczeństwo komunikacji: KNX Data Secure
• Wyświetlacz: 6-calowy, pojemnościowy, kolorowy TFT
• Rozdzielczość ekranu: 1440 x 720 pikseli
• Kolor wykonania: biały
• Materiał / stylistyka: szkło i szczotkowane aluminium
• Podświetlenie: RGBW, obwodowe
• Maksymalna liczba funkcji: 64
• Maksymalna liczba statusów w standby: 12
• Wejścia binarne: 2
• Wejście PT1000: 1
• Głośnik: zintegrowany
• Zegary czasowe: 12
• Zasilanie pomocnicze: 24 V DC
• Wymiary (H x W x D): 92 x 160 x 12,5 mm
• Pozycja montażu: pozioma lub pionowa

Podsumowanie

MDT BE-GTSP6TW.01S to zaawansowany 6-calowy panel dotykowy KNX w kolorze białym, przeznaczony do sterowania funkcjami pomieszczenia i prezentacji statusów w instalacjach inteligentnego budynku. Wysokorozdzielczy ekran TFT, do 64 funkcji, RGBW podświetlenie obwodowe, wbudowany głośnik, 2 wejścia binarne, wejście PT1000, regulatory temperatury oraz KNX Data Secure sprawiają, że model ten stanowi rozbudowane i bezpieczne centrum obsługi pomieszczenia. Należy pamiętać, że urządzenie wymaga dodatkowego zasilania 24 V DC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Urządzenie przeznaczone jest do montażu podtynkowego w standardowej puszce instalacyjnej. Montaż należy wykonywać zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami instalacji KNX.
• Urządzenie jest przeznaczone do pracy w instalacjach niskonapięciowych SELV: KNX 21…31 V DC SELV oraz napięcie pomocnicze 21…30 V DC SELV. Należy stosować wyłącznie dopuszczone zakresy zasilania.
• Produkt wymaga dodatkowego zasilania pomocniczego 24 V DC. Brak właściwego zasilania pomocniczego może uniemożliwić poprawną pracę urządzenia.
• Podłączenie magistrali KNX należy wykonywać za pomocą odpowiedniego złącza KNX, zgodnie z parametrami przewodów określonymi przez producenta.
• Urządzenie posiada stopień ochrony IP20. Produkt jest przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych, bez narażenia na bezpośredni kontakt z wodą i wilgocią.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez kondensacji.
• Produkt należy użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie należy montować wyłącznie w pozycji poziomej lub pionowej, zgodnie z dokumentacją producenta.
• Nie należy przekraczać dopuszczalnej całkowitej długości przewodów wejściowych 100 m.
• Produkt wyposażony jest w szklaną powierzchnię i elementy elektroniczne. Należy chronić urządzenie przed uszkodzeniami mechanicznymi oraz nieprawidłowym demontażem.
• Urządzenie posiada zintegrowane zabezpieczenie przed kradzieżą/demontażem. Demontaż i serwis należy wykonywać ostrożnie i zgodnie z dokumentacją producenta.
