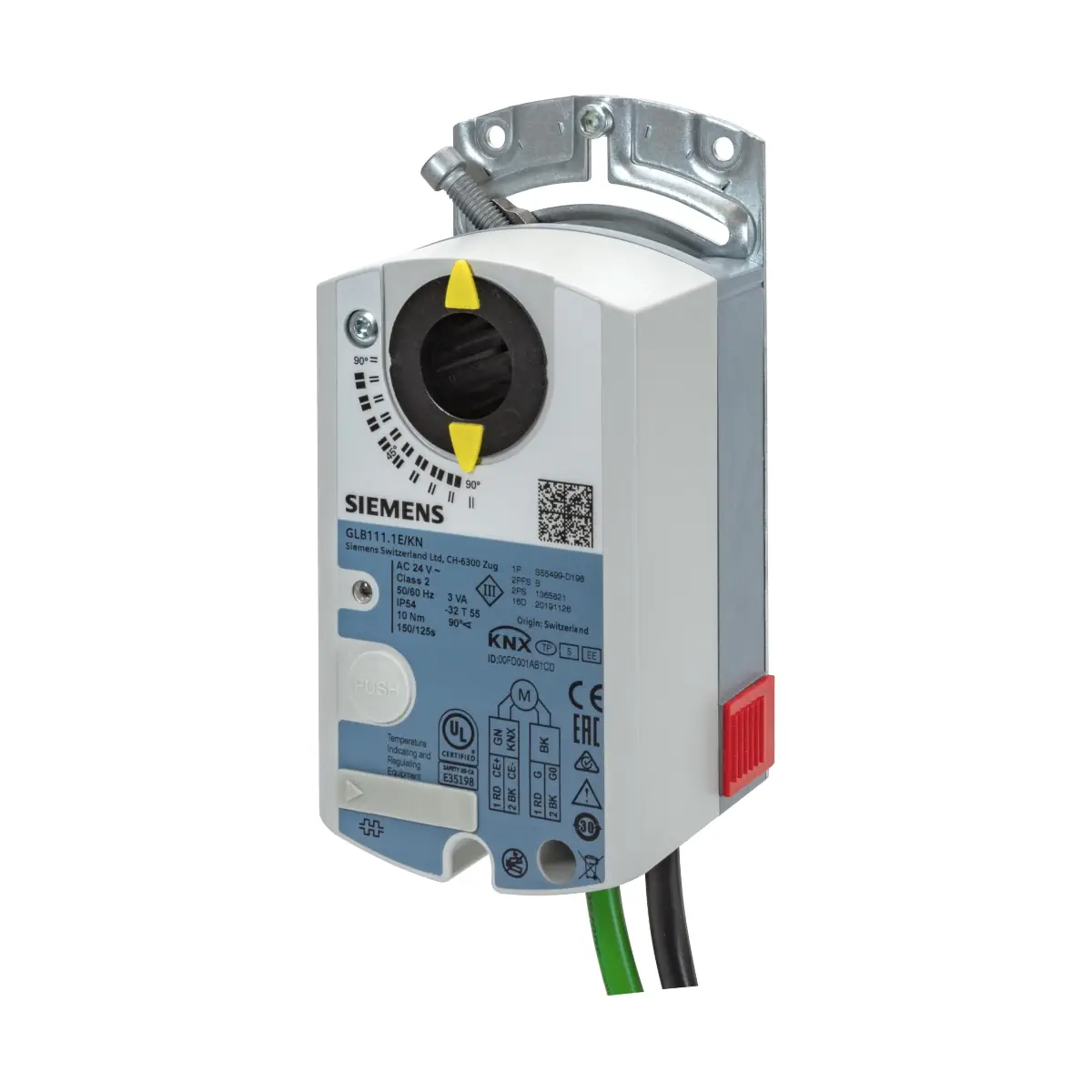

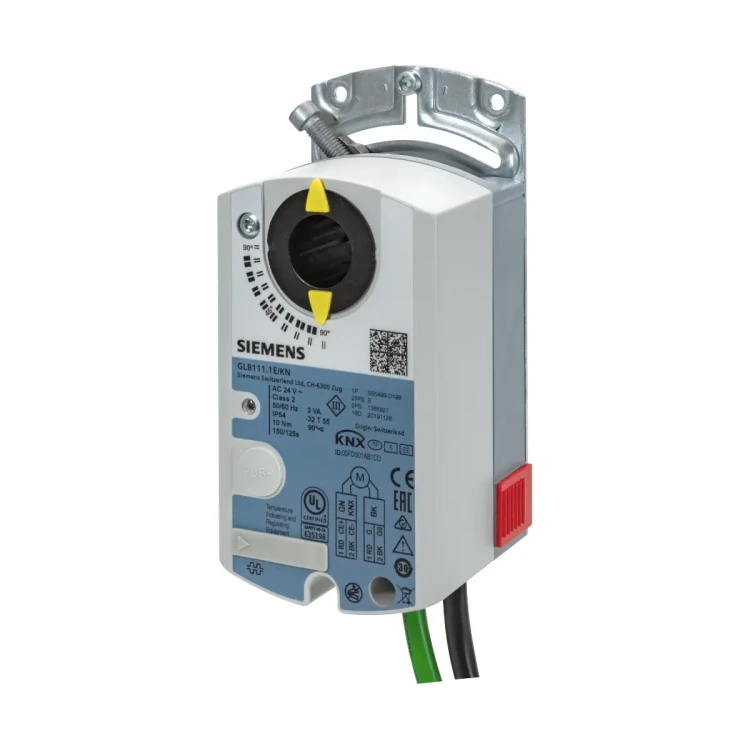

GLB111.1E/KN Siłownik obrotowy bez sprężyny powrotnej, 10 Nm, KNX/PL-Link, 24 V AC, 150 s

GLB111.1E/KN to siłownik do przepustnic powietrza serii OpenAir™ o nominalnym momencie obrotowym 10 Nm, zasilany 24 V AC i sterowany poprzez magistralę KNX-TP (izolowaną galwanicznie). Urządzenie obsługuje komunikację KNX S-Mode i LTE oraz PL-Link, oferuje sterowanie ręczne i sygnał zwrotny położenia, a obudowa zapewnia stopień ochrony IP54 (w dopuszczalnych pozycjach montażu).

Najważniejsze cechy

• Producent: Siemens
• Model: GLB111.1E/KN
• Typ: siłownik do przepustnic powietrza (bez sprężyny powrotnej)
• Napięcie zasilające: 24 V AC ±20% (SELV) / 24 V AC klasa 2 (US), 50/60 Hz
• Komunikacja: KNX-TP (izolowane galwanicznie); obsługa KNX S-Mode i LTE oraz PL-Link
• Nominalny moment obrotowy: 10 Nm
• Maksymalny moment obrotowy: < 14 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ±2°
• Czas przebiegu nominalnego kąta obrotu: 150 s (50 Hz) / 125 s (60 Hz)
• Pobór mocy: 1 VA / 0,5 W (trzymanie) oraz 3 VA / 2,5 W (w ruchu, 50 Hz)
• Sterowanie ręczne: tak
• Sygnał zwrotny położenia: tak
• Stopień ochrony obudowy: IP54
• Wymiary (S x W x G): 71 x 137 x 61 mm
• Masa: 0,6 kg (bez opakowania)

Zastosowanie

GLB111.1E/KN jest przeznaczony do napędu przepustnic powietrza w instalacjach wentylacji i klimatyzacji, z integracją w systemach automatyki budynkowej poprzez KNX. Kierunek obrotu (zgodny/ przeciwny do ruchu wskazówek zegara) jest ustawiany narzędziem przez magistralę.

Komunikacja KNX – obiekty grupowe (wybrane)

• Setpoint (wartość zadana): 0…100% (DPT 5.001, 1 Byte)
• Damper position (położenie przepustnicy): 0…100% (DPT 5.001, 1 Byte)
• Fault state (stan błędu): 0 = brak alarmu, 1 = alarm (DPT 1.005, 1 bit)
• Fault transmission (przesyłanie błędu): 0 = wyłączone, 1 = włączone (DPT 1.003, 1 bit)
• Overridden (wysterowanie nadrzędne): 0/1 (DPT 1.002, 1 bit)
• Override position 1 / 2 (wyzwalanie położeń nadrzędnych): 0/1 (DPT 1.003, 1 bit)
• Opening direction (kierunek obrotu): odczyt (DPT 1.012, 1 bit)

Uruchomienie i parametryzacja (ETS)

Poniższe parametry są zwykle ustawiane podczas projektowania i uruchamiania w ETS:

• Adaptive positioning: On/Off (fabrycznie: Off)
• Backup timeout: 0…60 min (0 = wyłączone), fabrycznie: 30 min
• Backup mode: Backup position / Keep last position (fabrycznie: Backup position)
• Backup position: 0…100% (fabrycznie: 50%)
• Hysteresis (COV) damper position: 1…20% (fabrycznie: 1%)
• Min. repetition time damper position: 10…900 s (fabrycznie: 10 s)
• Minimum damper position: 0…100% (fabrycznie: 0%)
• Maximum damper position: 0…100% (fabrycznie: 100%)
• Override position 1: 0…100% (fabrycznie: 0%)
• Override position 2: 0…100% (fabrycznie: 100%)

HMI – przycisk i sygnalizacja LED

Obsługa przyciskiem

• Wejście/wyjście w tryb adresowania: naciśnięcie < 1 s
• Przywrócenie ustawień fabrycznych: naciśnięcie > 20 s
• Test połączenia PL-Link: naciśnięcie > 2 s i < 20 s

Kolory i stany diody LED

• Wyłączona: praca bez błędu lub urządzenie niezasilone
• Zielona (ciągła): test połączenia powiódł się
• Pomarańczowa (migająca): przywracanie ustawień fabrycznych lub (przy teście połączenia) oczekiwanie
• Czerwona (ciągła): tryb programowania/adresowania lub (przy teście połączenia) test nie powiódł się

Podłączenie elektryczne i okablowanie

• Fabryczne przewody: 2 kable – zasilający i komunikacyjny
• Długość kabla: 0,9 m
• Zasilanie: 2 x 0,75 mm² (zaciski G i G0)
• Komunikacja KNX: 2 x 0,75 mm² (zaciski CE+ i CE-)
• Obciążenie magistrali: 5 mA
• Wymagania dla zasilania: napięcie na G i G0 musi spełniać wymagania SELV lub PELV; stosować bezpieczne transformatory z podwójną izolacją zgodnie z EN 61558, przeznaczone do pracy ze 100% obciążeniem

Dane techniczne

• Zasilanie: 24 V AC ±20% (SELV) / 24 V AC klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (50 Hz): 1 VA / 0,5 W (trzymanie), 3 VA / 2,5 W (w ruchu)
• Czas przebiegu: 150 s (50 Hz), 125 s (60 Hz)
• Nominalny moment: 10 Nm
• Maksymalny moment: < 14 Nm
• Kąt obrotu: 90° (nom.) / 95° ±2° (maks.)
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki pracy: 0…50°C; 5…95% r.h. (bez kondensacji); montaż wewnątrz pomieszczeń
• Transport: -25…70°C; 5…95% r.h.
• Składowanie: -5…45°C; 5…95% r.h.

Montaż – wymagania dla osi przepustnicy

• Oś okrągła (z elementem centrującym): 8…16 mm (8…10 mm)
• Oś czworokątna: 6…12,8 mm
• Minimalna długość osi: 30 mm
• Maksymalna twardość osi: < 300 HV

Zamawianie

• Typ: GLB111.1E/KN
• Nr magazynowy: S55499-D198

Podsumowanie

Siemens GLB111.1E/KN to siłownik do przepustnic powietrza o momencie 10 Nm, zasilany 24 V AC i komunikujący się przez KNX-TP, przygotowany do integracji w instalacjach automatyki budynkowej (KNX S-Mode/LTE) oraz do pracy z PL-Link. Wbudowane funkcje adresowania i resetu z przycisku, sygnalizacja LED oraz stopień ochrony IP54 czynią go praktycznym rozwiązaniem do precyzyjnego sterowania przepustnicami w aplikacjach HVAC.
