GLB181.1E/KN Kompaktowy regulator z siłownikiem i komunikacją KNX/PL-Link, 0..10 [V], 24 [V] AC, 10 [Nm], 150 [s]

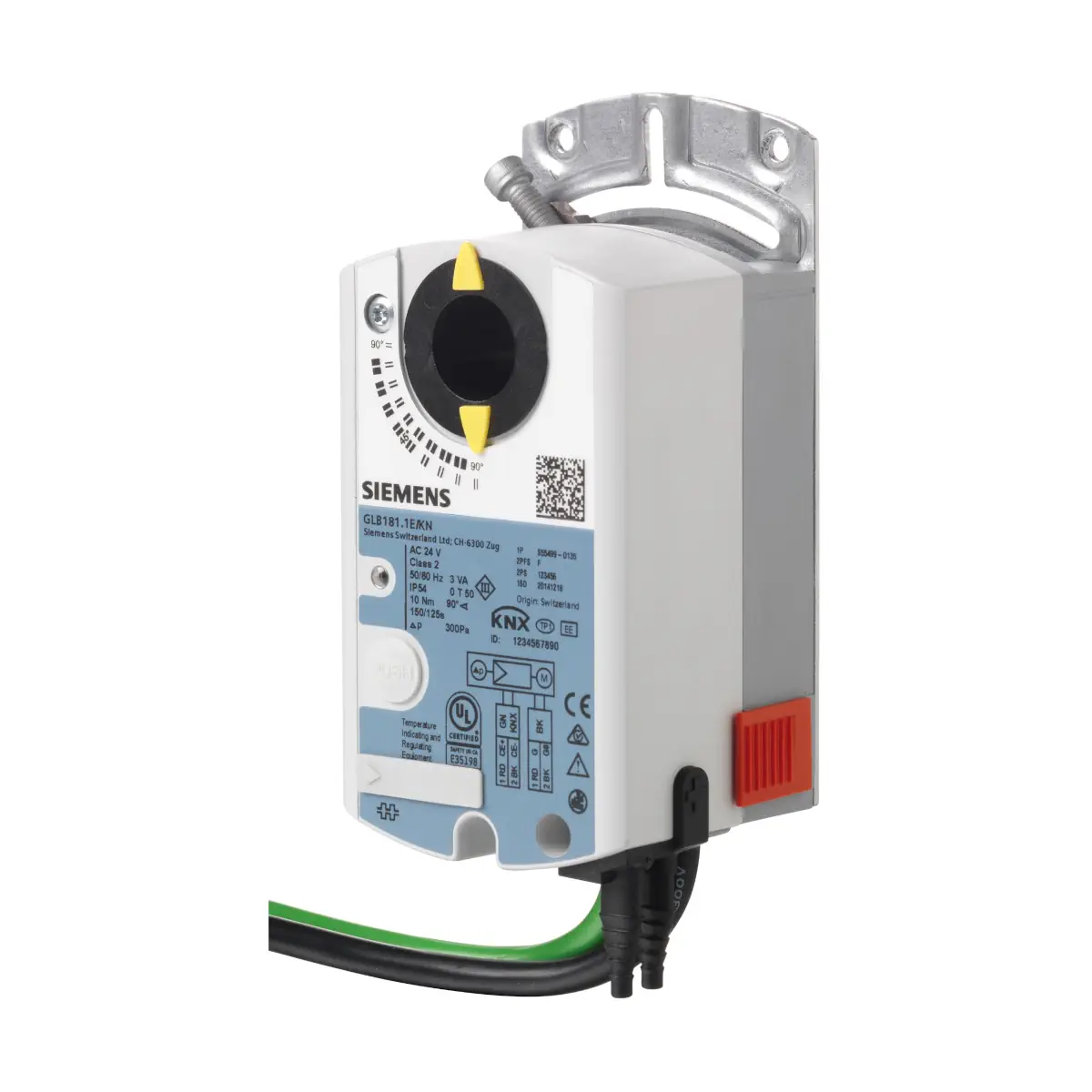

Siemens GLB181.1E/KN to kompaktowy regulator VAV z serii OpenAir™ (Seria E), wyposażony w komunikację KNX (S-mode / LTE-mode) oraz PL-Link. Urządzenie integruje w jednej obudowie precyzyjny czujnik różnicy ciśnień, siłownik oraz konfigurowalny regulator przepływu powietrza, dzięki czemu świetnie sprawdza się w instalacjach wentylacyjnych z regulacją stałego (CAV) lub zmiennego (VAV) strumienia powietrza. Model GLB181.1E/KN oferuje nominalny moment obrotowy 10 Nm i jest zasilany napięciem AC 24 V. Dostarczany jest z fabrycznie zamontowanymi przewodami (zasilającym i komunikacyjnym) o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB181.1E/KN
• Rodzaj urządzenia: regulator kompaktowy VAV (OpenAir™), zintegrowany czujnik ∆p + siłownik + regulator przepływu
• Komunikacja: KNX (S-mode / LTE-mode) oraz PL-Link
• Zasilanie: AC 24 V ±20%, 50/60 Hz (SELV/PELV)
• Nominalny moment obrotowy: 10 Nm
• Nominalny kąt obrotu / maks. kąt obrotu: 90° / 95° ±2°
• Możliwość mechanicznego ograniczenia zakresu pracy: 0°…90°
• Czas przebiegu (90°): 150 s (50 Hz) / 125 s (60 Hz)
• Zakres pracy czujnika różnicy ciśnień: 0…300 Pa
• Fabryczne przewody: 2 kable dwużyłowe (zasilający i komunikacyjny), długość 0,9 m
• Stopień ochrony: IP54
• Wymiary (szer. x wys. x głęb.): 71 x 158 x 61 mm
• Masa (bez opakowania): 0,6 kg

Zastosowanie

GLB181.1E/KN przeznaczony jest głównie do regulacji stałego lub zmiennego przepływu strumienia powietrza, w szczególności w aplikacjach:

• sterowanie powietrza nawiewanego,
• sterowanie powietrza wywiewanego,
• regulacja kaskady nawiew/wywiew:
  • ze współczynnikiem 1:1,
  • proporcjonalna (nadciśnienie/podciśnienie),
  • różnicowa (nadciśnienie/podciśnienie).
• przepustnice powietrza wymagające momentu obrotowego 10 Nm.

Urządzenie nie jest przeznaczone do pracy w środowisku, w którym powietrze jest nasycone tłuszczami, lepkimi cząsteczkami lub substancjami agresywnymi.

Komunikacja i integracja systemowa

• KNX: urządzenie posiada certyfikat KNX i może komunikować się z urządzeniami KNX pracującymi w trybie S-mode.
• KNX LTE-mode oraz PL-Link – wsparcie integracji w systemach automatyki budynkowej wykorzystujących te tryby.
• Interfejs KNX-Bus: KNX, TP1-256 (elektrycznie izolowany), obciążenie magistrali 5 mA.

Regulacja przepływu – parametry i tryby pracy

Po podłączeniu do zasilania regulator domyślnie pracuje w trybie VAV (regulacja zmiennego przepływu). Zakres pracy wyznaczają parametry Vmin i Vmax. Urządzenie może pracować także w trybie CAV po odpowiednim ustawieniu wartości zadanej.

• Regulacja: 3-p z histerezą
• Vmax (ustawiane): 20…120% (rozdzielczość 1%, fabrycznie 100%)
• Vmin (ustawiane): -20…100% (rozdzielczość 1%, fabrycznie 0%)
• Vn (ustawiane): 1…3,16 (rozdzielczość 0,01, fabrycznie 1,00)
• Zależność Vn:
  • Vn = 1 odpowiada 300 Pa dla nominalnego przepływu powietrza,
  • Vn = 3,16 odpowiada 30 Pa dla nominalnego przepływu powietrza.

Elementy obsługowe (HMI): LED i przycisk

Interfejs HMI składa się z diody LED oraz przycisku.

Funkcje przycisku

• Krótkie wciśnięcie (< 0,5 s): przełącza w tryb programowania lub kończy wyświetlanie wyniku testu połączenia.
• Średnie wciśnięcie (> 2 s i < 20 s): uruchamia test połączenia (dostępne tylko dla PL-Link).
• Długie wciśnięcie (> 20 s): reset do ustawień fabrycznych.

Sygnalizacja LED

• LED wyłączona: urządzenie nie podłączone do zasilania lub urządzenie podłączone i działa poprawnie.
• Pomarańczowa (jeden błysk): potwierdzenie średniego wciśnięcia przycisku.
• Pomarańczowa (miga): oczekiwanie (trwa test połączenia lub reset ustawień).
• Czerwona: błąd testu połączenia.
• Czerwona (ciągle): urządzenie w trybie programowania.
• Zielona: test połączenia zakończony sukcesem.

Czujnik różnicy ciśnień (∆p)

• Rurki podłączeniowe (średnica wewn.): 3…8 mm
• Zakres pomiarowy: 0…500 Pa
• Zakres pracy: 0…300 Pa
• Dokładność (23°C, 966 mbar, różne pozycje montażu):
  • punkt zera: ±0,2 Pa
  • błąd całkowity: ±4,5% wartości mierzonej
  • zmiana wskazań: ±0,1 Pa / rok
• Maks. dopuszczalne ciśnienie pracy: 3000 Pa
• Maks. dopuszczalne przeciążenie z jednej strony: 3000 Pa

Podłączenie elektryczne i okablowanie

Regulator dostarczany jest z dwoma fabrycznie zamontowanymi kablami. Wszystkie podłączone urządzenia muszą wykorzystywać to samo G0.

• Przewód 1: Zasilanie (czarna izolacja):
  • czerwony (RD) – G: napięcie 24 V AC
  • czarny (BK) – G0: neutralny 24 V AC
• Przewód 2: Komunikacja (zielona izolacja):
  • czerwony (RD) – CE+: magistrala (KNX / PL-Link)
  • czarny (BK) – CE-: magistrala (KNX / PL-Link)
• Długość kabla: 0,9 m
• Ilość i pole przekroju przewodów: 2 x 0,75 mm²
• Złącze do narzędzi serwisowych: terminal 7-pin, kratka 2,00 mm

• Wymagania zasilania: napięcie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV.
• Transformator bezpieczeństwa: z podwójną izolacją, zgodnie z EN 61558, zaprojektowany do pracy ciągłej (100% czasu pracy).

Dane techniczne

• Napięcie zasilania / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Pobór mocy:
  • w stanie zatrzymania: 1 VA / 0,5 W
  • w ruchu: 3 VA / 2,5 W
• Nominalny moment obrotowy: 10 Nm
• Moment maksymalny: < 14 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ±2°
• Czas przebiegu (90°): 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki środowiskowe (praca / transport): 0…50°C / −25…70°C; wilgotność <95% r.h. (bez kondensacji)
• Wymiary: 71 x 158 x 61 mm
• Masa: 0,6 kg

Montaż – osie przepustnic i wymagania mechaniczne

• Pasujące osie przepustnic:
  • okrągła: 8…16 mm
  • okrągła z elementem centrującym: 8…10 mm
  • kwadratowa: 6…12,8 mm
• Minimalna długość osi: 30 mm
• Maks. twardość osi: < 300 HV
• Zakres roboczy: nastawiany i możliwy do ograniczenia mechanicznie w zakresie 0°…90°

Podsumowanie

Siemens GLB181.1E/KN to kompaktowy regulator VAV z komunikacją KNX i PL-Link, który łączy w jednym urządzeniu czujnik ∆p, siłownik 10 Nm oraz regulację przepływu powietrza dla aplikacji nawiewnych i wywiewnych. Stopień ochrony IP54, zasilanie AC 24 V, fabryczne okablowanie oraz szerokie możliwości parametryzacji (Vmin/Vmax/Vn) czynią go praktycznym rozwiązaniem do nowoczesnych instalacji wentylacyjnych z kontrolą przepływu.
