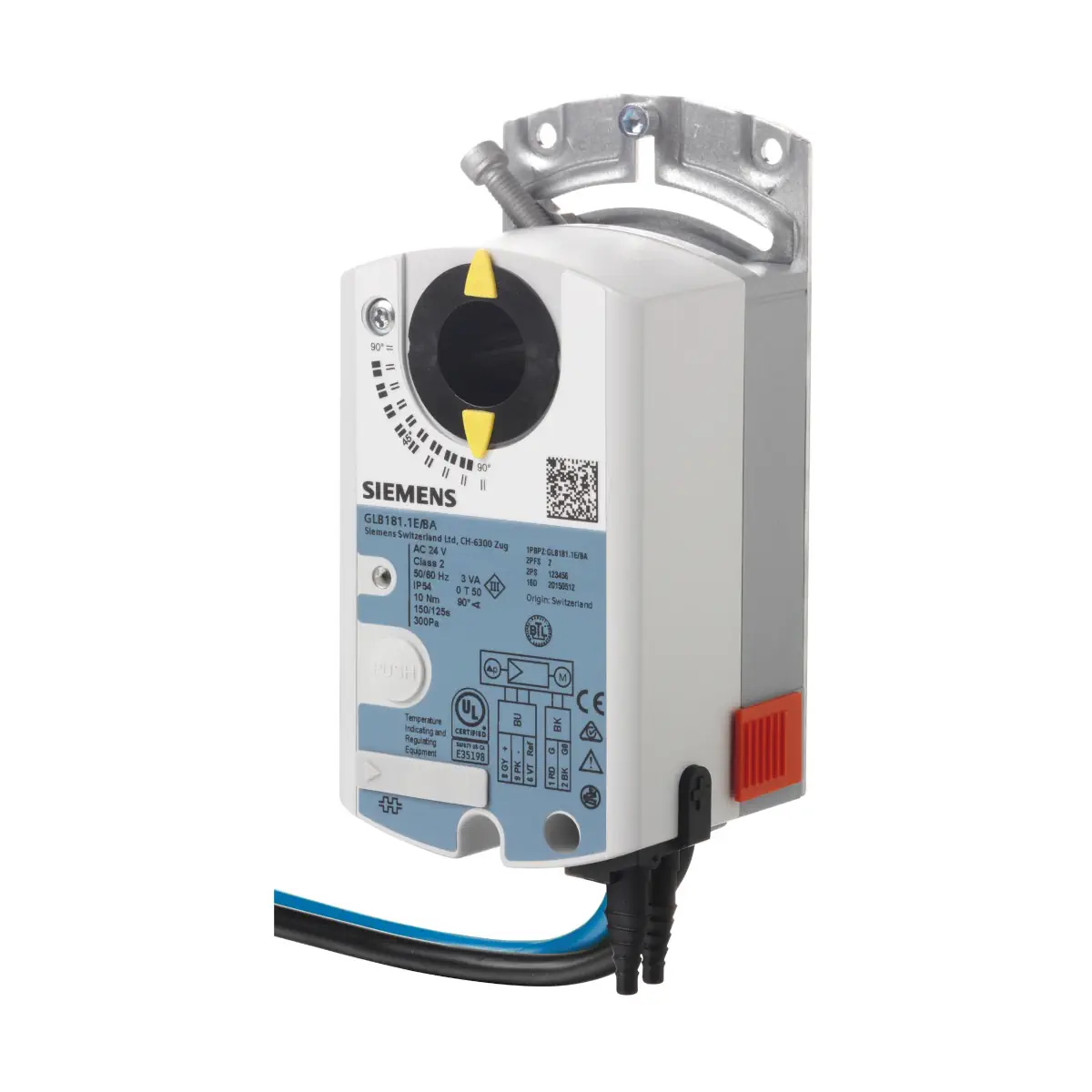

GLB181.1E/BA Kompaktowy regulator z siłownikiem, 24 [V] AC, 10 [Nm], 150 [s], komunikacja BACnet

GLB181.1E/BA to kompaktowy regulator VAV z serii OpenAir™, łączący funkcję sterowania przepływem powietrza (VAV/CAV) z napędem przepustnicy o momencie 10 Nm. Urządzenie zasilane jest napięciem AC 24 V i komunikuje się poprzez BACnet MS/TP (RS-485) z separacją galwaniczną (BTL listed). Przeznaczone jest do instalacji z kontrolą stałego lub zmiennego strumienia objętości powietrza.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB181.1E/BA
• Typ: kompaktowy regulator VAV z komunikacją BACnet MS/TP
• Zastosowanie: instalacje z kontrolą stałego lub zmiennego przepływu powietrza (CAV/VAV)
• Zasilanie: AC 24 V ± 20% (SELV) / AC 24 V class 2 (US), 50/60 Hz
• Moment nominalny: 10 Nm
• Komunikacja: BACnet MS/TP (RS-485), separacja galwaniczna
• Profil BACnet: B-ASC (Application-specific controller)
• Obsługiwane prędkości transmisji: Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kbaud
• Terminacja: 120 Ω, elektronicznie przełączana (domyślnie: Off)
• Ręczna nastawa: tak
• Sprzężenie zwrotne położenia: True Position Potentiometer
• Stopień ochrony: IP54 (zgodnie z dopuszczonymi pozycjami montażu)

Zastosowanie

GLB181.1E/BA jest przeznaczony do pracy w układach wentylacyjnych, w których wymagane jest sterowanie przepływem powietrza (VAV) lub stałym przepływem powietrza (CAV), a także możliwość pracy jako napęd przepustnicy w trybie sterowania pozycją.

Urządzenie nie jest odpowiednie do środowisk, w których powietrze jest nasycone lepkimi lub tłustymi cząstkami albo zawiera agresywne substancje.

Funkcje i działanie

Sygnały i tryby regulacji

• Zadawanie: setpoint 0…100%
• Wartości rzeczywiste: przepływ objętościowy, pozycja oraz różnica ciśnień
• Tryby pracy: regulacja przepływu (VAV) lub regulacja położenia (POS)
• Override: Open / Close / Min / Max / Stop
• Monitorowanie wartości zadanej i tryb awaryjny (backup mode)

Parametryzacja (przykładowe kluczowe ustawienia)

• Operating mode: VAV (sterowanie przepływem) lub POS (sterowanie pozycją)
• Kierunek otwierania: CW (R) lub CCW (L) – ustawiany narzędziem lub przez magistralę
• Adaptive positioning: Off / On (dopasowanie zakresu otwarcia do sygnału pozycji)
• Vmax: 20…120% (rozdzielczość 1%, fabrycznie 100%)
• Vmin: -20…100% (rozdzielczość 1%, fabrycznie 0%)
• Vn: 1.0…3.16 (rozdzielczość 0.01, fabrycznie 1.00)

Komunikacja BACnet MS/TP

• Protokół: BACnet MS/TP (RS-485), separacja galwaniczna
• Maks. liczba węzłów: 32
• Zakres adresów: 0…128 (domyślnie: 1)
• Format transmisji: 1-8-N-1
• Max. master: 1…127 (domyślnie: 127)
• Device object ID: 0…4193404 (domyślnie: 10000)
• Terminacja: 120 Ω, elektronicznie przełączana (domyślnie: Off)

Okablowanie i złącza

GLB181.1E/BA dostarczany jest z dwoma fabrycznie podłączonymi przewodami (zasilanie oraz komunikacja) o długości 0,9 m.

• Przewód zasilania: 2 × 0,75 mm²
• Przewód komunikacji: 3 × 0,75 mm²
• Interfejs serwisowy: listwa 7-pin, raster 2,00 mm

Oznaczenia żył (zasilanie i BACnet)

• Zasilanie (czarna powłoka): RD → G (AC 24 V), BK → G0 (neutralny AC 24 V)
• Komunikacja (niebieska powłoka): VT → REF, GY → + (BACnet MS/TP), PK → - (BACnet MS/TP)

Dane techniczne

• Napięcie pracy: AC 24 V ± 20% (SELV) / AC 24 V class 2 (US)
• Pobór mocy (50 Hz): podtrzymanie 1 VA / 0,5 W; ruch 3 VA / 2,5 W
• Czas pozycjonowania (90°): 150 s (50 Hz) / 120 s (60 Hz)
• Moment nominalny: 10 Nm
• Maks. moment: < 14 Nm
• Kąt obrotu nominalny / maks.: 90° / 95° ± 2°
• Stopień ochrony: IP54
• Klasa bezpieczeństwa: III (wg EN 60730)
• Wymiary (S × W × G): 71 × 158 × 61 mm
• Masa (bez opakowania): 0,6 kg

Czujnik różnicy ciśnień

• Średnica wewnętrzna rurek przyłączeniowych: 3…8 mm
• Zakres pomiarowy: 0…500 Pa
• Zakres roboczy: 0…300 Pa
• Dokładność (23°C, 966 mbar): zero ±0,2 Pa; amplituda ±4,5% wartości mierzonej
• Dryft: ±0,1 Pa/rok
• Maks. dopuszczalne ciśnienie robocze: 3000 Pa
• Maks. dopuszczalne przeciążenie jednostronne: 3000 Pa

Wałki napędowe (dopasowanie mechaniczne)

• Okrągły: 8…16 mm
• Okrągły (z elementem centrującym): 8…10 mm
• Kwadrat: 8…12,8 mm
• Sześciokątny: 8…14 mm
• Sześciokątny: 15 mm (tylko z funkcją form fit)
• Min. długość wałka: 30 mm
• Maks. twardość wałka: < 300 HV

Warunki pracy

• Miejsce montażu: wewnątrz budynków
• Temperatura pracy: 0…50°C
• Wilgotność: 5…95% r.h. (bez kondensacji)

Podsumowanie

Siemens GLB181.1E/BA to kompaktowy regulator VAV z napędem 10 Nm i komunikacją BACnet MS/TP, przeznaczony do precyzyjnego sterowania przepływem powietrza (VAV/CAV) lub pozycją przepustnicy. Zintegrowany pomiar różnicy ciśnień, możliwość odczytu wartości rzeczywistych oraz funkcje override i backup mode sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji wentylacyjnych z integracją BMS.
