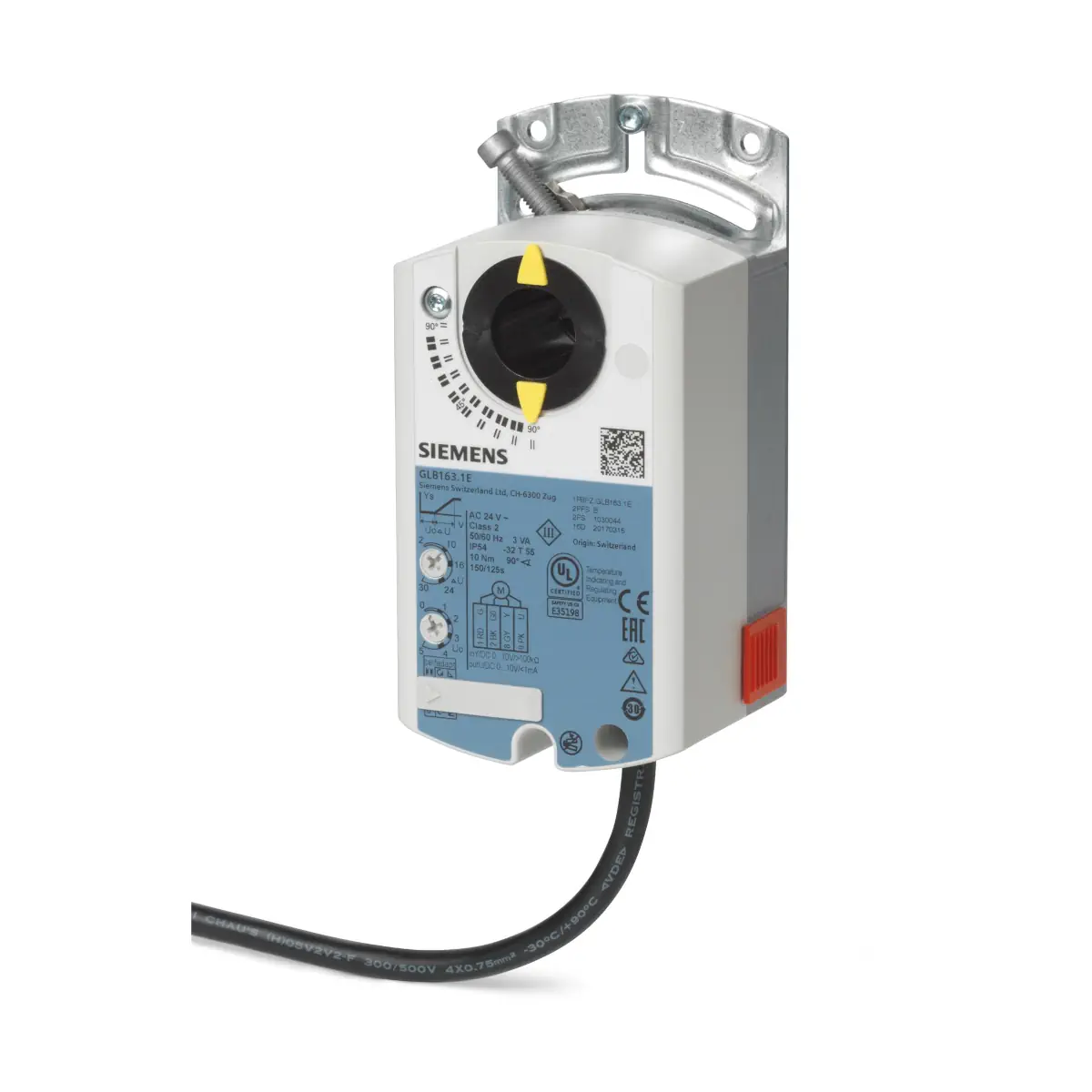

GLB163.1E Siłownik obrotowy bez sprężyny powrotnej, 10 [Nm], 0..35 [V], 24 [V] AC/DC, 150 [s], nastawiana charakterystyka

Siemens GLB163.1E to siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC). Oferuje moment obrotowy 10 Nm i sterowanie ciągłe z wejściem Y = 0…35 V DC (wewnętrznie ograniczane do 10 V). Siłownik zasilany jest 24 V AC / 24…48 V DC, posiada mechanicznie nastawiany zakres pracy 0…90°, samoadaptację zakresu obrotu oraz sygnał położenia U = 0…10 V DC. Fabrycznie wyposażony jest w kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB163.1E
• Nr magazynowy: S55499-D271
• Typ: siłownik z silnikiem elektrycznym do przepustnic powietrza (bez sprężyny powrotnej)
• Moment obrotowy: 10 Nm
• Sterowanie: ciągłe
• Napięcie zasilania: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Sygnał sterujący Y: 0…35 V DC (dopuszczalne, ograniczone wewnętrznie do 10 V DC)
• Sygnał położenia U: 0…10 V DC, proporcjonalny do kąta obrotu
• Nastawiane parametry wejścia (charakterystyka): przesunięcie Uo 0…5 V DC oraz zakres pracy ΔU 2…30 V DC
• Zakres roboczy: nastawiany mechanicznie 0…90° (maks. 95° ±2°)
• Samoadaptacja zakresu obrotu
• Przełącznik kierunku obrotu
• Nastawa ręczna: po naciśnięciu przycisku odłączającego napęd
• Stopień ochrony: IP54
• Przewód przyłączeniowy: 0,9 m, 0,75 mm²

Zastosowanie

GLB163.1E przeznaczony jest do regulacji i zamykania przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych:

• do przepustnic o powierzchni do 1,6 m² (wartość orientacyjna – należy uwzględnić dane producenta przepustnicy),
• do współpracy z regulatorami z sygnałem ciągłym,
• do osi przepustnicy: okrągłej 8…16 mm, okrągłej z elementem centrującym 8…10 mm lub czworokątnej 6…12,8 mm.

Funkcje i działanie

Sterowanie ciągłe i zachowanie przy zaniku zasilania

• Siłownik pracuje w trybie ciągłym i podąża za sygnałem sterującym Y.
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał jest utrzymywany na stałej wartości oraz przy braku zasilania.

Wskazanie położenia (mechaniczne i elektryczne)

• Mechaniczne: kąt obrotu wskazywany jest wskaźnikiem położenia.
• Elektryczne: wyjście U = 0…10 V DC jest proporcjonalne do kąta obrotu; zależy od nastawy przełącznika DIL kierunku obrotu.

Samoadaptacja zakresu obrotu

• Przy aktywnej funkcji samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe i dostosowuje charakterystykę pracy do wyznaczonego zakresu obrotu.

Ograniczenie kąta i ręczne przestawianie

• Kąt obrotu osi można ograniczyć mechanicznie za pomocą śruby.
• Możliwa jest nastawa ręczna po naciśnięciu przycisku odłączającego napęd.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC lub 24…48 V DC
• Sygnał sterujący: Y (0…35 V DC) względem G0 (wewnętrznie ograniczany do 10 V DC)
• Sygnał położenia: U (0…10 V DC) względem G0
• Długość kabla fabrycznego: 0,9 m
• Przekrój żył kabla: 0,75 mm²
• Dopuszczalna długość linii sygnałowych: 300 m

Dane techniczne (GLB163.1E)

• Moment obrotowy (nominalny): 10 Nm
• Moment maksymalny (zblokowanie): 16 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95° ±2°
• Czas przebiegu dla 90°: 150 s
• Poziom głośności: 28 dB(A)
• Zasilanie: 24 V AC ±20% / 50/60 Hz lub 24…48 V DC ±20%
• Zużycie mocy w ruchu: 2,2 VA / 1,3 W (AC) lub 2,5 VA / 1,5 W (DC)
• Zużycie mocy w stanie trzymania: 0,5 W (AC) lub 0,7 W (DC)
• Wejście Y: 0/2…10 V DC, dopuszczalne maks. 35 V DC (ograniczone wewnętrznie do 10 V DC)
• Pobór prądu wejścia Y: 0,1 mA
• Rezystancja wejściowa: >100 kΩ
• Ustawiana charakterystyka: przesunięcie Uo 0…5 V DC, zakres pracy ΔU 2…30 V DC
• Wyjście U: 0…10 V DC, maks. prąd wyjściowy DC ±1 mA
• Zabezpieczenie wyjścia U przed błędnym okablowaniem: maks. 24 V AC / 24…48 V DC
• Stopień ochrony: IP54
• Temperatura otoczenia (praca): -32…+55°C
• Wilgotność (praca): <95% r.h. (bez kondensacji)
• Waga (bez opakowania): maks. 0,49 kg
• Wymagania dla osi przepustnicy: min. długość 20 mm, twardość <300 HV

Montaż

• Do montażu na osiach przepustnicy: okrągłych 8…16 mm, okrągłych z elementem centrującym 8…10 mm oraz czworokątnych 6…12,8 mm.
• Zakres roboczy można ustawić mechanicznie w zakresie 0…90°, a maksymalny kąt ograniczyć mechanicznie do 95° ±2°.
• Siłownik nie wymaga wyłączników krańcowych – jest odporny na przeciążenia i po osiągnięciu pozycji końcowej pozostaje na miejscu.

Podsumowanie

Siemens GLB163.1E to kompaktowy siłownik do przepustnic powietrza o momencie 10 Nm, zasilany 24 V AC / 24…48 V DC, przeznaczony do precyzyjnej regulacji w HVAC. Zapewnia ciągłe sterowanie z możliwością ustawienia przesunięcia Uo i zakresu ΔU, posiada samoadaptację, przełącznik kierunku obrotu oraz sygnał położenia 0…10 V, co ułatwia integrację z automatyką i diagnostykę położenia przepustnicy.
