GLB161.1E Siłownik obrotowy bez sprężyny powrotnej, 10 [Nm], 0/2..10 [V], 24 [V] AC/DC, 150 [s]

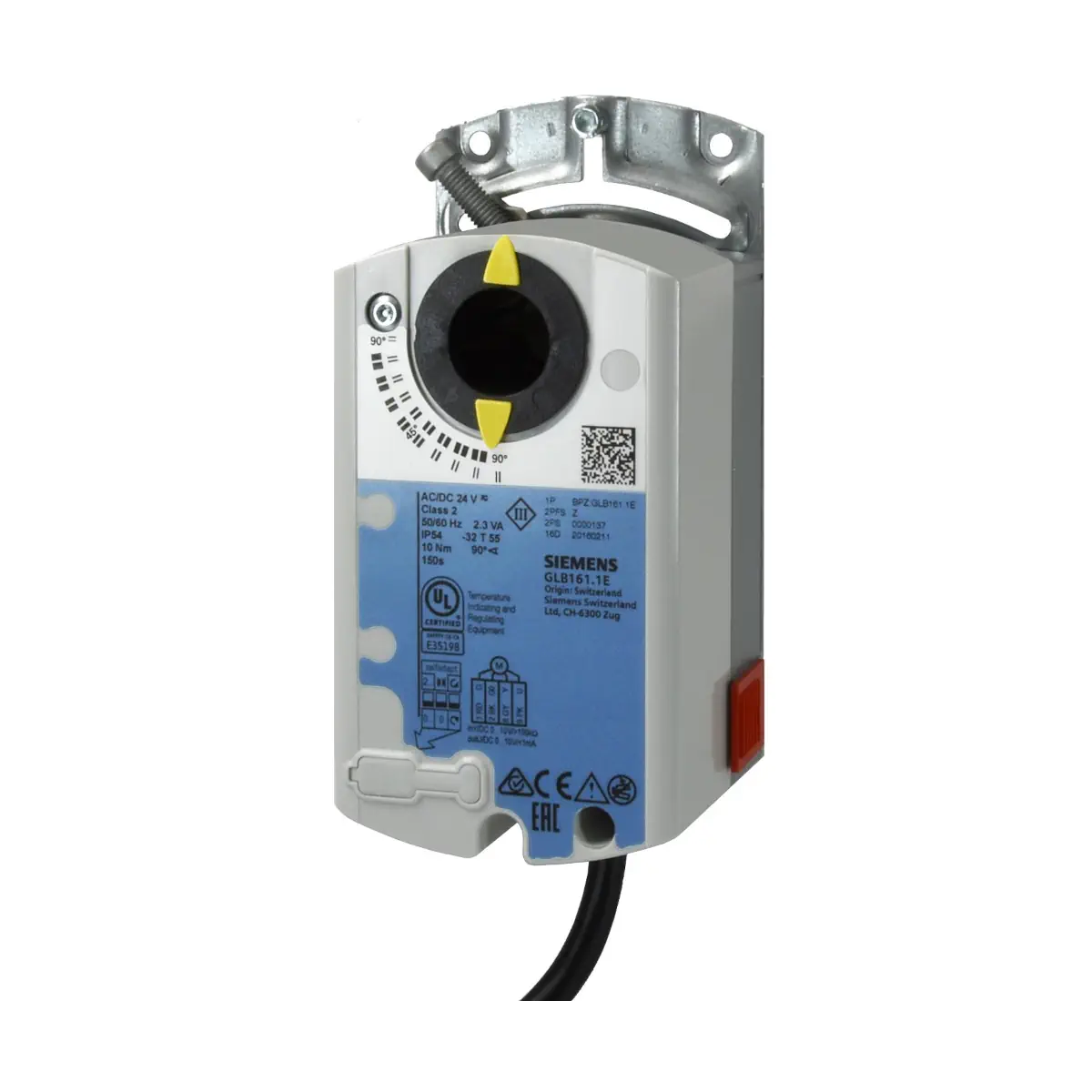

GLB161.1E to obrotowy siłownik do przepustnic powietrza Siemens (OpenAir™), przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych HVAC. Zapewnia moment obrotowy 10 Nm, zasilanie 24 V AC / 24…48 V DC oraz sterowanie ciągłe 0/2…10 V DC. Zakres roboczy można ustawić mechanicznie w zakresie 0…90°, a siłownik wyposażono w fabrycznie zamontowany przewód 0,9 m, mechaniczny wskaźnik położenia oraz elektryczny sygnał położenia U = 0…10 V DC.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB161.1E
• Nr magazynowy: S55499-D270
• Typ: siłownik obrotowy do przepustnic powietrza (bez powrotu sprężynowego)
• Zastosowanie: regulacja i zamykanie przepustnic w instalacjach wentylacji i klimatyzacji (HVAC)
• Sterowanie: ciągłe
• Sygnał sterujący (wejście Y): 0/2…10 V DC
• Napięcie zasilania: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Moment obrotowy (nominalny): 10 Nm
• Moment maksymalny (zblokowanie): 16 Nm
• Zakres obrotu: nominalnie 90° (maks. 95° ±2°; ograniczenie mechaniczne)
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Wskaźnik położenia: mechaniczny + sygnał elektryczny (U)
• Sygnał położenia (wyjście U): 0…10 V DC, proporcjonalny do kąta obrotu
• Samoadaptacja zakresu obrotu: tak
• Przełącznik kierunku obrotu: tak
• Przełączniki pomocnicze: brak
• Potencjometr sprzężenia zwrotnego 5 kΩ: brak
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²

Zastosowanie

Siemens GLB161.1E stosowany jest w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji oraz zamykania przepustnic powietrza:

• do przepustnic o powierzchni do 1,6 m² (wartość wytyczna – należy uwzględniać dane producenta przepustnicy),
• do współpracy z regulatorami z sygnałem ciągłym 0/2…10 V DC,
• do montażu wewnątrz pomieszczeń, w miejscu zabezpieczonym przed warunkami pogodowymi.

Funkcje i działanie

Sterowanie ciągłe (0/2…10 V DC)

• Siłownik pracuje proporcjonalnie do sygnału Y = 0/2…10 V DC.
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał jest utrzymywany na stałej wartości oraz przy braku zasilania.

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany jest za pomocą wskaźnika położenia.
• Elektryczne: na wyjściu U generowane jest napięcie 0…10 V DC proporcjonalne do kąta obrotu; zależy ono od nastawy przełącznika DIL kierunku obrotu.

Samoadaptacja zakresu obrotu

• Po aktywowaniu samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu i dostosowuje do nich swoją pracę.

Nastawa ręczna i ograniczenie kąta obrotu

• Siłownik może być ustawiany ręcznie po naciśnięciu przycisku odłączającego napęd.
• Kąt obrotu osi może być ograniczony mechanicznie za pomocą śruby.

Podłączenie elektryczne i okablowanie

• Długość kabla: 0,9 m
• Przekrój żył: 0,75 mm²
• Dopuszczalna długość linii sygnałowych: 300 m
• Wejście sterujące (Y): 0/2…10 V DC, pobór prądu 0,1 mA, rezystancja wejściowa > 100 kΩ
• Maks. dopuszczalne napięcie wejściowe: 35 V DC (ograniczone wewnętrznie do 10 V DC)
• Wyjście położenia (U): 0…10 V DC, maks. prąd wyjściowy DC ±1 mA
• Zabezpieczenie wyjścia U przed błędnym okablowaniem: maks. 24 V AC / 24…48 V DC
• Oznaczenia przewodów (24 V AC / 24…48 V DC): G (czerwony) – zasilanie, G0 (czarny) – masa, Y (szary) – sygnał sterujący, U (różowy) – sygnał położenia

Dane techniczne

• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Zużycie mocy w ruchu: 2,2 VA / 1,3 W (AC) lub 2,5 VA / 1,5 W (DC)
• Zużycie mocy w stanie trzymania: 0,5 W (AC) lub 0,7 W (DC)
• Nominalny moment obrotowy: 10 Nm
• Moment maksymalny (zblokowanie): 16 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu: 95° ±2°
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Stopień ochrony: IP54
• Klasa izolacji (wg EN 60730): III
• Warunki otoczenia (praca): -32…+55°C, <95% r.h. (bez kondensacji)
• Warunki otoczenia (transport): -32…+70°C, <95% r.h. (bez kondensacji)
• Warunki otoczenia (przechowywanie): -32…+50°C, <95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…16 mm; okrągła z elementem centrującym 8…10 mm; czworokątna 6…12,8 mm
• Min. długość osi: 20 mm
• Twardość osi: <300 HV
• Waga (bez opakowania): maks. 0,49 kg

Montaż

• Przystosowany do osi przepustnicy w zakresach: 8…16 mm (okrągła), 8…10 mm (okrągła z centrowaniem), 6…12,8 mm (czworokątna).
• Minimalna długość osi: 20 mm.
• Zakres pracy można ustawić i ograniczyć mechanicznie (0…90°; maks. 95° ±2°).
• Miejsce montażu: wewnątrz pomieszczeń, zabezpieczone przed warunkami pogodowymi.

Podsumowanie

Siemens GLB161.1E to solidny siłownik obrotowy 10 Nm do przepustnic powietrza, z modulacją 0/2…10 V DC i zasilaniem 24 V AC / 24…48 V DC. Oferuje mechanicznie nastawiany zakres 0…90°, samoadaptację, ręczne przestawianie, klasę szczelności IP54 oraz wygodny montaż dzięki przewodowi 0,9 m i sygnałowi zwrotnemu położenia U = 0…10 V DC.
