GLB164.1E Siłownik obrotowy bez sprężyny powrotnej, 10 [Nm], 0..35 [V], 24 [V] AC/DC, 150 [s], 2 styki pomocnicze, nastawiana charakterystyka

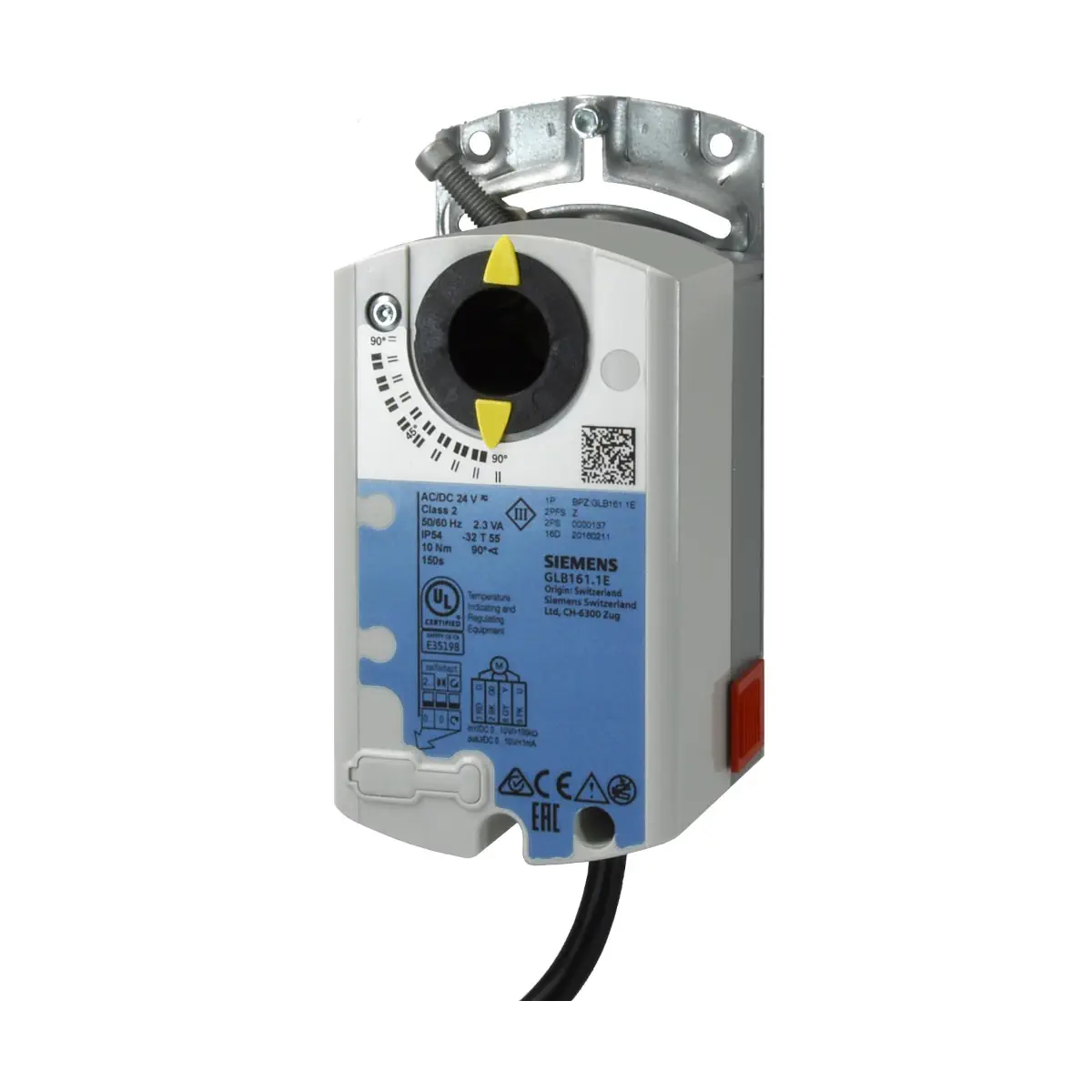

GLB164.1E to obrotowy siłownik do przepustnic powietrza z rodziny Siemens OpenAir™, przeznaczony do pracy w instalacjach wentylacji i klimatyzacji (HVAC). Zapewnia moment 10 Nm i realizuje sterowanie ciągłe z wejściem Y = 0…35 V DC (ograniczone wewnętrznie do 10 V DC), oferując jednocześnie samoadaptację zakresu obrotu, dwa przełączniki pomocnicze, potencjometr sprzężenia zwrotnego 5 kΩ oraz elektryczny sygnał położenia U = 0…10 V DC. Siłownik dostarczany jest z fabrycznie zamontowanym kablem 0,9 m, a kąt pracy można ustawić mechanicznie w zakresie 0…90°.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB164.1E
• Nr magazynowy: S55499-D272
• Typ: siłownik obrotowy do przepustnic powietrza (bez powrotu sprężynowego)
• Sterowanie: ciągłe
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Moment obrotowy (nominalny): 10 Nm
• Kąt obrotu nominalny: 90° (maks. 95° ±2°, ograniczenie mechaniczne)
• Czas przebiegu dla 90°: 150 s
• Poziom hałasu: 28 dB(A)
• Stopień ochrony obudowy: IP54
• Kabel przyłączeniowy: fabryczny, długość 0,9 m, przekrój 0,75 mm²
• Wskazanie położenia: mechaniczne oraz elektryczne (U = 0…10 V DC)
• Potencjometr sprzężenia zwrotnego: 5 kΩ
• Przełączniki pomocnicze: 2 szt., punkty przełączania ustawiane 5°…90° (co 5°)
• Samoadaptacja zakresu obrotu oraz przełącznik kierunku obrotu

Zastosowanie

Siłownik GLB164.1E stosowany jest w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji i zamykania przepustnic powietrza:

• do przepustnic o powierzchni do 1,6 m² (zgodnie z wytycznymi – zawsze należy uwzględnić dane producenta przepustnicy),
• do współpracy z regulatorami z sygnałem ciągłym,
• do montażu wewnątrz pomieszczeń, w miejscu zabezpieczonym przed warunkami pogodowymi.

Funkcje i działanie

Sterowanie ciągłe (wejście Y)

• Napięcie wejściowe Y: 0…35 V DC (wejście ograniczone wewnętrznie do 10 V DC).
• Pobór prądu wejścia: 0,1 mA
• Rezystancja wejściowa: > 100 kΩ
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał jest utrzymywany na stałej wartości oraz przy braku zasilania.

Nastawa charakterystyki (Uo i ΔU)

GLB164.1E posiada ustawianą charakterystykę sterowania, konfigurowaną dwoma potencjometrami:

• Przesunięcie Uo: 0…5 V DC
• Zakres pracy ΔU: 2…30 V DC
• Maks. dopuszczalne napięcie wejściowe: 35 V DC

Samoadaptacja zakresu obrotu

• Po aktywacji funkcji samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka pracy (Uo, ΔU) jest dostosowywana do wyznaczonego zakresu obrotu.

Wskazanie położenia

• Wskaźnik mechaniczny: kąt obrotu wskazywany przez wskaźnik położenia.
• Sygnał położenia U: 0…10 V DC, proporcjonalny do kąta obrotu; zależny od nastawy przełącznika DIL kierunku obrotu.
• Maks. prąd wyjściowy U: DC ±1 mA
• Zabezpieczenie przed błędnym okablowaniem wyjścia: maks. 24 V AC / 24…48 V DC

Przełączniki pomocnicze (2 szt.)

• Punkty przełączania: 5°…90° (skok co 5°), ustawiane niezależnie.
• Ustawienia fabryczne: przełącznik A = 5°, przełącznik B = 85°.
• Napięcie przełączane: 24…250 V AC / 12…30 V DC
• Obciążalność styków: 6 A rez., 2 A ind. (min. 10 mA przy AC); 4 A rez., 2 A ind. (min. 10 mA przy 30 V DC); 0,8 A rez., 0,5 A ind. (min. 10 mA przy 60 V DC)
• Wytrzymałość na przepięcia elektryczne do obudowy: 4 kV AC

Nastawa ręczna i ograniczenie kąta

• Możliwa jest nastawa ręczna po naciśnięciu przycisku odłączającego napęd.
• Kąt obrotu osi można ograniczyć mechanicznie za pomocą śruby.

Podłączenie elektryczne i okablowanie

• Dopuszczalna długość linii sygnałowych: 300 m
• Kabel: 0,9 m, 0,75 mm²
• Oznaczenia przewodów (24 V AC / 24…48 V DC):

• G (1, czerwony): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (2, czarny): masa systemowa
• Y (8, szary): sygnał sterujący
• U (9, różowy): sygnał położenia

Dane techniczne

• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Zużycie mocy w ruchu: 2,5 VA / 1,5 W
• Zużycie mocy w stanie trzymania: 0,7 W
• Moment obrotowy (nominalny): 10 Nm
• Moment maksymalny (zblokowanie): 16 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95° ±2°
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Stopień ochrony: IP54
• Warunki otoczenia (praca): -32…+55°C, <95% r.h. (bez kondensacji)
• Transport: -32…+70°C, <95% r.h. (bez kondensacji)
• Przechowywanie: -32…+50°C, <95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…16 mm; okrągła z elementem centrującym 8…10 mm; czworokątna 6…12,8 mm
• Min. długość osi: 20 mm
• Twardość osi: <300 HV
• Waga (bez opakowania): maks. 0,63 kg (wersja z przełącznikami)
• Klasa izolacji wg EN 60730: III

Montaż

• Zakres roboczy ustawiany mechanicznie w zakresie 0…90°.
• Możliwość mechanicznego ograniczenia kąta obrotu (maks. 95° ±2°).
• Dobór osi przepustnicy zgodnie z dopuszczalnymi wymiarami: okrągła 8…16 mm lub czworokątna 6…12,8 mm (min. długość 20 mm).

Podsumowanie

Siemens GLB164.1E to solidny siłownik obrotowy 10 Nm do przepustnic powietrza, zasilany 24 V AC / 24…48 V DC i przystosowany do sterowania ciągłego. Dzięki samoadaptacji, regulowanej charakterystyce (Uo, ΔU), sygnałowi położenia U = 0…10 V DC, potencjometrowi 5 kΩ oraz dwóm przełącznikom pomocniczym sprawdza się jako precyzyjny i funkcjonalny napęd w automatyce wentylacji i klimatyzacji.
