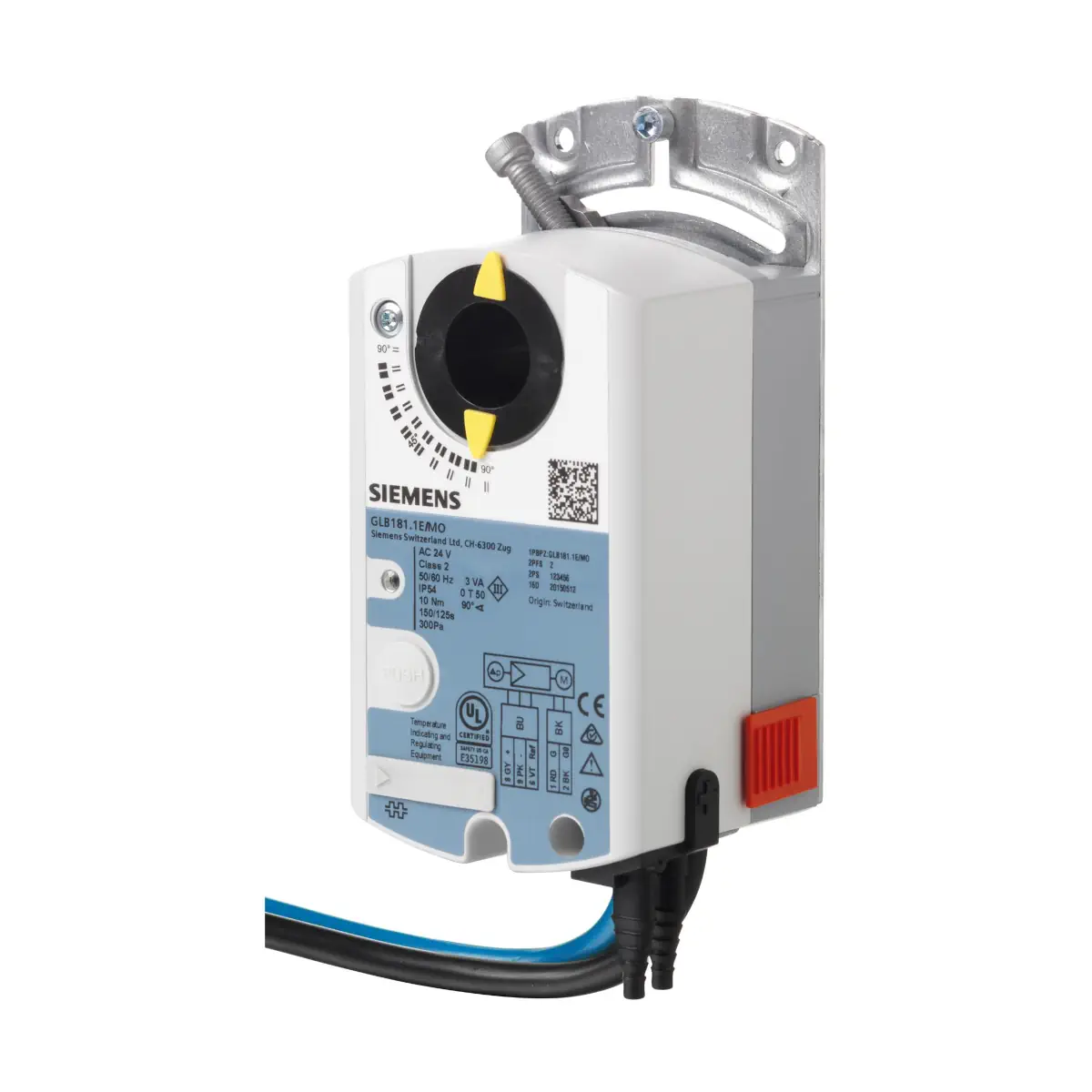

GLB181.1E/MO Kompaktowy regulator z siłownikiem, 24 [V] AC, 10 [Nm], 150 [s], komunikacja Modbus

GLB181.1E/MO to kompaktowy regulator VAV z rodziny Siemens OpenAir™, łączący funkcję sterowania przepływem powietrza z napędem przepustnicy o momencie 10 Nm. Urządzenie zasilane jest napięciem AC 24 V i komunikuje się po Modbus RTU (RS-485) z separacją galwaniczną. Przeznaczone jest do instalacji z zmiennym lub stałym strumieniem objętości powietrza, oferując m.in. nastawę 0…100%, odczyt wartości rzeczywistych (przepływ, pozycja, ciśnienie różnicowe) oraz tryby wymuszeń (Override).

Najważniejsze cechy

• Producent: Siemens
• Model: GLB181.1E/MO
• Typ: VAV Compact Controller (regulator VAV z komunikacją Modbus RTU)
• Zastosowanie: instalacje z regulacją zmiennego lub stałego strumienia powietrza
• Zasilanie: AC 24 V ± 20% (SELV) lub AC 24 V class 2 (US), 50/60 Hz
• Komunikacja: Modbus RTU (RS-485), galwanicznie separowana
• Moment nominalny: 10 Nm
• Czas pozycjonowania (kąt nominalny): 150 s (50 Hz) / 120 s (60 Hz)
• Kąt obrotu: nominalnie 90° / maks. 95° ± 2°
• Maks. moment: < 14 Nm
• Regulacja kierunku obrotu: CW lub CCW (nastawiane narzędziem lub po magistrali)
• Ręczna nastawa: tak
• Sprzężenie zwrotne położenia: True position potentiometer
• Czujnik ciśnienia różnicowego: 0…500 Pa (zakres pomiarowy), 0…300 Pa (zakres pracy)
• Stopień ochrony: IP54 (zgodnie z wymaganiami dla pozycji montażu)
• Przewody fabryczne: 2 wiązki (zasilanie / komunikacja), długość 0,9 m
• Wymiary (S x W x G): 71 x 158 x 61 mm
• Masa: 0,6 kg
• Nr katalogowy (stock no.): S55499-D167

Zastosowanie

GLB181.1E/MO przeznaczony jest do zastosowań VAV w instalacjach wentylacyjnych, gdzie wymagane jest sterowanie strumieniem objętości powietrza (zmiennym lub stałym). Urządzenie może pracować w trybie:

• VAV (volume flow control): zadana 0…100% interpretuje się jako zadanie przepływu [%].
• POS (position control): zadana 0…100% interpretuje się jako zadanie położenia przepustnicy [%].

Urządzenia nie są przeznaczone do środowisk, w których powietrze jest nasycone lepkimi lub tłustymi cząstkami albo zawiera substancje agresywne.

Funkcje i działanie

Sygnał zadany i wartości rzeczywiste

• Setpoint: 0…100%.
• Wartości rzeczywiste: przepływ (relatywny i absolutny), pozycja oraz ciśnienie różnicowe.
• Sterowanie: regulacja przepływu lub sterowanie pozycją.

Funkcje dodatkowe

• Override control: Open / Close / Min / Max / Stop.
• Monitorowanie setpointu oraz tryb backup (kopii/awaryjny).

Regulator przepływu (VAV)

• Typ regulatora: 3-położeniowy z histerezą.
• Vmax: 20…120% (rozdzielczość 1%, nastawa fabryczna 100%).
• Vmin: -20…100% (rozdzielczość 1%, nastawa fabryczna 0%).
• Vn = f(dp_n): 1,0…3,16 (rozdzielczość 0,01, nastawa fabryczna 1,00).

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU (RS-485), separacja galwaniczna.
• Maks. liczba węzłów: 32.
• Zakres adresów: 1…245 / 255 (domyślnie 255).
• Obsługiwane prędkości: 9,6 / 19,2 / 38,4 / 57,6 / 76,8 / 115,2 kbaud.
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (domyślnie 1-8-E-1).
• Terminacja: 120 Ω, elektronicznie przełączana (domyślnie wyłączona).
• Obsługiwane kody funkcji Modbus: 03, 04, 06, 16 (do 120 rejestrów w jednej wiadomości).

Uruchomienie i sygnalizacja

Przycisk i diody LED

• Wyświetlenie aktualnego adresu: krótkie naciśnięcie (< 1 s).
• Tryb adresowania przyciskiem: przytrzymanie 1…5 s (LED świeci na czerwono).
• Reset do ustawień domyślnych OEM: przytrzymanie > 10 s (pomarańczowa LED miga).

Znaczenie wskazań LED (kolor / wzór)

• Zielony – ciągły: start.
• Zielony – 1 s on / 5 s off: praca bez błędów („heart beat”).
• Zielony – miganie: ruch na magistrali.
• Pomarańczowy – ciągły: adresowanie „on-event” (timeout 60 s).
• Pomarańczowy – 1 s on / 5 s off: wejście w tryb backup.
• Czerwony – ciągły: usterka mechaniczna / zablokowanie urządzenia.
• Czerwony – szybkie miganie: błąd czujnika (zamienione przewody ciśnieniowe) lub „invalid configuration”.
• Czerwony – wolne miganie: błąd czujnika (wewnętrzny błąd odczytu).
• Czerwony – 1 s on / 5 s off: błąd wewnętrzny.

Podłączenie elektryczne i okablowanie

GLB181.1E/MO dostarczany jest z dwoma fabrycznie podłączonymi przewodami (zasilanie / komunikacja) o długości 0,9 m.

• Przewód zasilania (czarna powłoka): 2 x 0,75 mm²
  • RD (czerwony) – G: AC 24 V
  • BK (czarny) – G0: neutralny AC 24 V
• Przewód komunikacyjny (niebieska powłoka): 3 x 0,75 mm²
  • VT (fioletowy) – REF: referencja
  • GY (szary) – +: Bus (Modbus RTU)
  • PK (różowy) – -: Bus (Modbus RTU)
• Interfejs serwisowy: listwa 7-pin, raster 2,00 mm.

Napięcie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV. Wymagany jest transformator bezpieczeństwa z podwójną izolacją zgodny z EN 61558, przystosowany do pracy ciągłej.

Dane techniczne

• Zasilanie: AC 24 V ± 20% (SELV) lub AC 24 V class 2 (US), 50/60 Hz
• Pobór mocy (50 Hz): podtrzymanie 1 VA / 0,5 W; obrót 3 VA / 2,5 W
• Czas pozycjonowania: 150 s (50 Hz) / 120 s (60 Hz)
• Moment nominalny: 10 Nm
• Moment maksymalny: < 14 Nm
• Kąt obrotu: 90° / 95° ± 2°
• Stopień ochrony: IP54 (zależnie od pozycji montażu)
• Klasa bezpieczeństwa: III (wg EN 60730)
• Warunki pracy: 0…50 °C; 5…95% r.h. (bez kondensacji); montaż wewnątrz pomieszczeń
• Wymiary: 71 x 158 x 61 mm
• Masa: 0,6 kg

Obsługiwane wałki napędowe

• Okrągły: 8…16 mm
• Okrągły (z elementem centrującym): 8…10 mm
• Kwadrat: 8…12,8 mm
• Sześciokąt: 8…14 mm oraz 15 mm (tylko z funkcją form fit)
• Min. długość wałka: 30 mm
• Maks. twardość wałka: < 300 HV

Czujnik ciśnienia różnicowego

• Średnica wewnętrzna przewodów podłączeniowych: 3…8 mm
• Zakres pomiarowy: 0…500 Pa
• Zakres pracy: 0…300 Pa
• Dokładność (23 °C, 966 mbar): zero ± 0,2 Pa; amplituda ± 4,5% wartości mierzonej
• Dryft: ± 0,1 Pa / rok
• Maks. dopuszczalne ciśnienie robocze: 3000 Pa
• Maks. dopuszczalne przeciążenie jednostronne: 3000 Pa

Montaż i eksploatacja

• Urządzenie jest bezobsługowe (maintenance-free).
• Nie otwierać regulatora.
• Nie wykorzystywać otworów montażowych akcesoriów do mocowania urządzenia (do zabezpieczenia przed obrotem stosować odpowiedni element anti-rotation).
• Przed uruchomieniem regulator musi być prawidłowo dopasowany do skrzynki VAV.
• IP54 obowiązuje przy montażu w przewidzianych przez producenta pozycjach montażowych.

Podsumowanie

Siemens GLB181.1E/MO to kompaktowy regulator VAV z komunikacją Modbus RTU i napędem o momencie 10 Nm, zasilany z AC 24 V. Umożliwia sterowanie przepływem (VAV) lub pozycją przepustnicy (POS), udostępnia wartości rzeczywiste (w tym ciśnienie różnicowe) i oferuje funkcje wymuszeń oraz tryb backup. Dzięki separowanej komunikacji RS-485, przełączanej terminacji i fabrycznemu okablowaniu jest gotowym elementem do integracji z systemami automatyki wentylacyjnej opartymi o Modbus.
