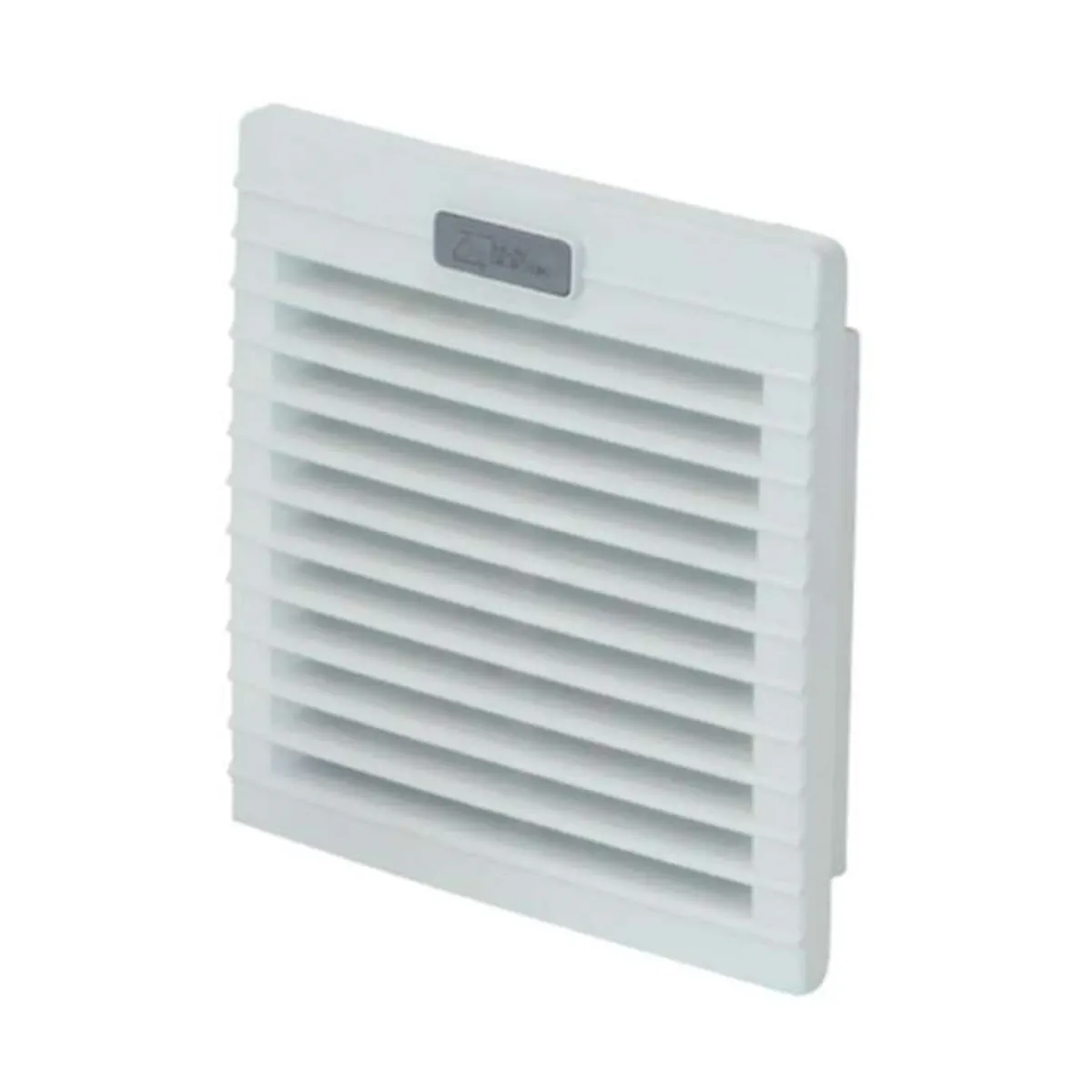

Kratka wentylacyjna 150x150 mm, ATV2000

I-ALFAATV2000-000 to model ATV2000 z serii ATV 22 firmy Alfa Electric – kompaktowa kratka wentylacyjna / filtr wylotowy do szaf i obudów, przeznaczona do pracy z wkładem filtracyjnym. Model ATV2000 jest elementem pasywnym (bez zasilania i bez silnika), montowanym w ścianie obudowy jako otwór wentylacyjny z filtracją.

Najważniejsze cechy

• Producent: Alfa Electric
• Seria: ATV 22
• Model: ATV2000
• Kod produktu: I-ALFAATV2000-000
• Typ: kratka / filtr wylotowy do obudów
• Wymiary (H×W×D): 150 × 150 × 37 mm
• Materiał obudowy: ABS UL94V-0, kolor RAL7035
• Uszczelka: foam seal gasket
• Zakres grubości ściany do montażu: 1,2 – 2,4 mm
• Montaż: fast clip-on
• Masa: 0,18 (0,23) kg
• Wymiary opakowania (H×W×D): 165 × 165 × 45 mm
• Zgodność / certyfikacje: CE

Zastosowanie

ATV2000 stosuje się w obudowach i szafach (np. sterowniczych) jako element wentylacyjny z filtracją, wspierający wymianę powietrza w połączeniu z układem nawiewu/wywiewu w szafie.

Wymiary i montaż

• Wymiar zewnętrzny frontu: 150 × 150 mm
• Głębokość elementu: 37 mm
• Wymiar wycięcia montażowego: 125(+1) × 125(+1) mm
• Grubość ściany: 1,2 – 2,4 mm
• Sposób mocowania: fast clip-on

Dane materiałowe

• Obudowa: ABS UL94V-0
• Kolor: RAL7035
• Uszczelnienie: foam seal gasket

Akcesoria (opcjonalne)

• Wkład filtracyjny (standard): ATVF2
• Wkład filtracyjny (wysoka skuteczność): ATVF2X

Podsumowanie

I-ALFAATV2000-000 (ATV2000) to kompaktowa kratka/filtr wylotowy 150 × 150 × 37 mm do montażu w ścianie obudowy (fast clip-on, ściana 1,2–2,4 mm), wykonana z ABS UL94V-0 w kolorze RAL7035 i wyposażona w uszczelkę. Jest przeznaczona do stosowania z wymiennymi wkładami filtracyjnymi ATVF2 / ATVF2X.

Pliki do pobrania:
I-ALFAATV2000-000 Karta katalogowa
