Wentylator filtrujący 230 V AC, 26 mᵌ/h, 114x114 mm, ATV1100

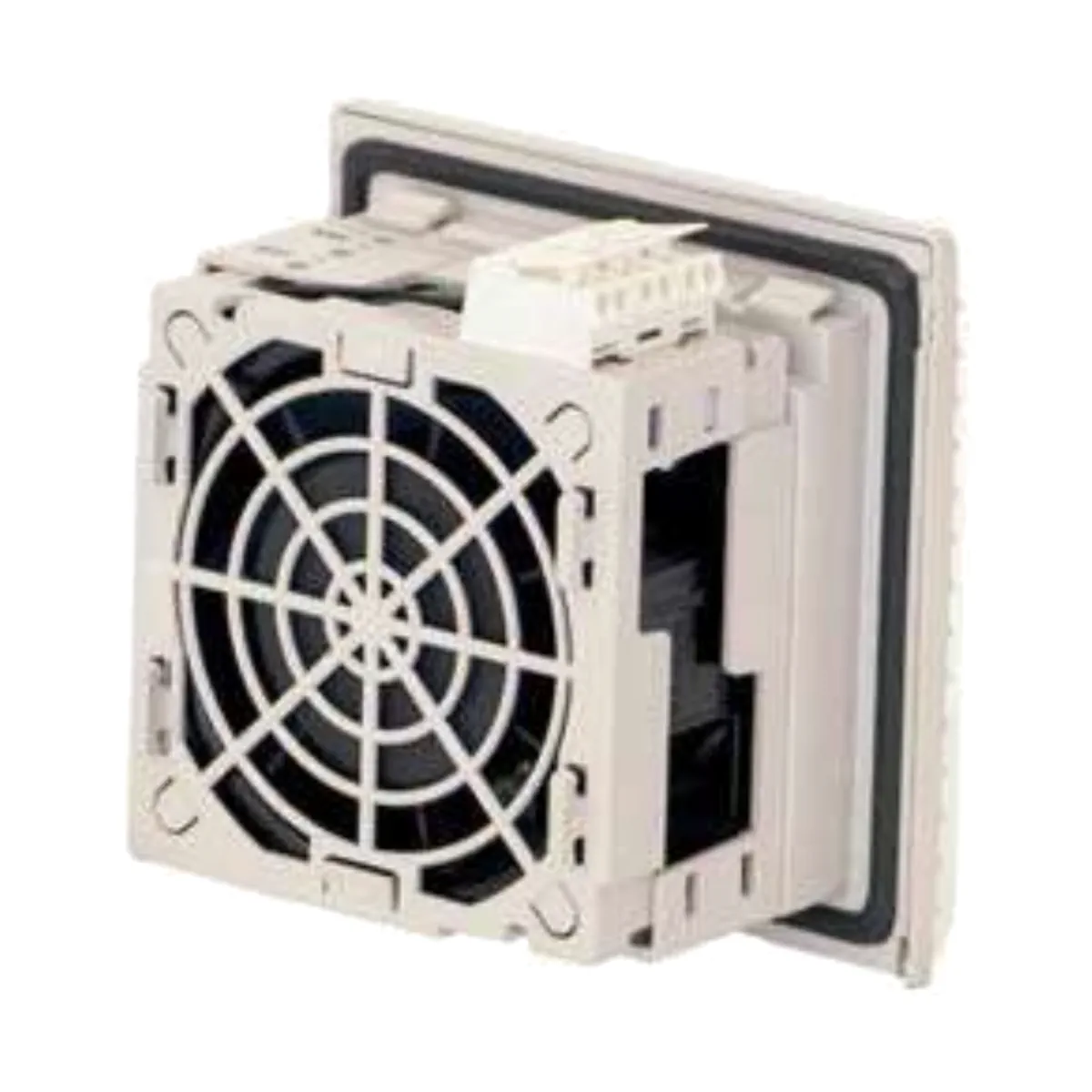

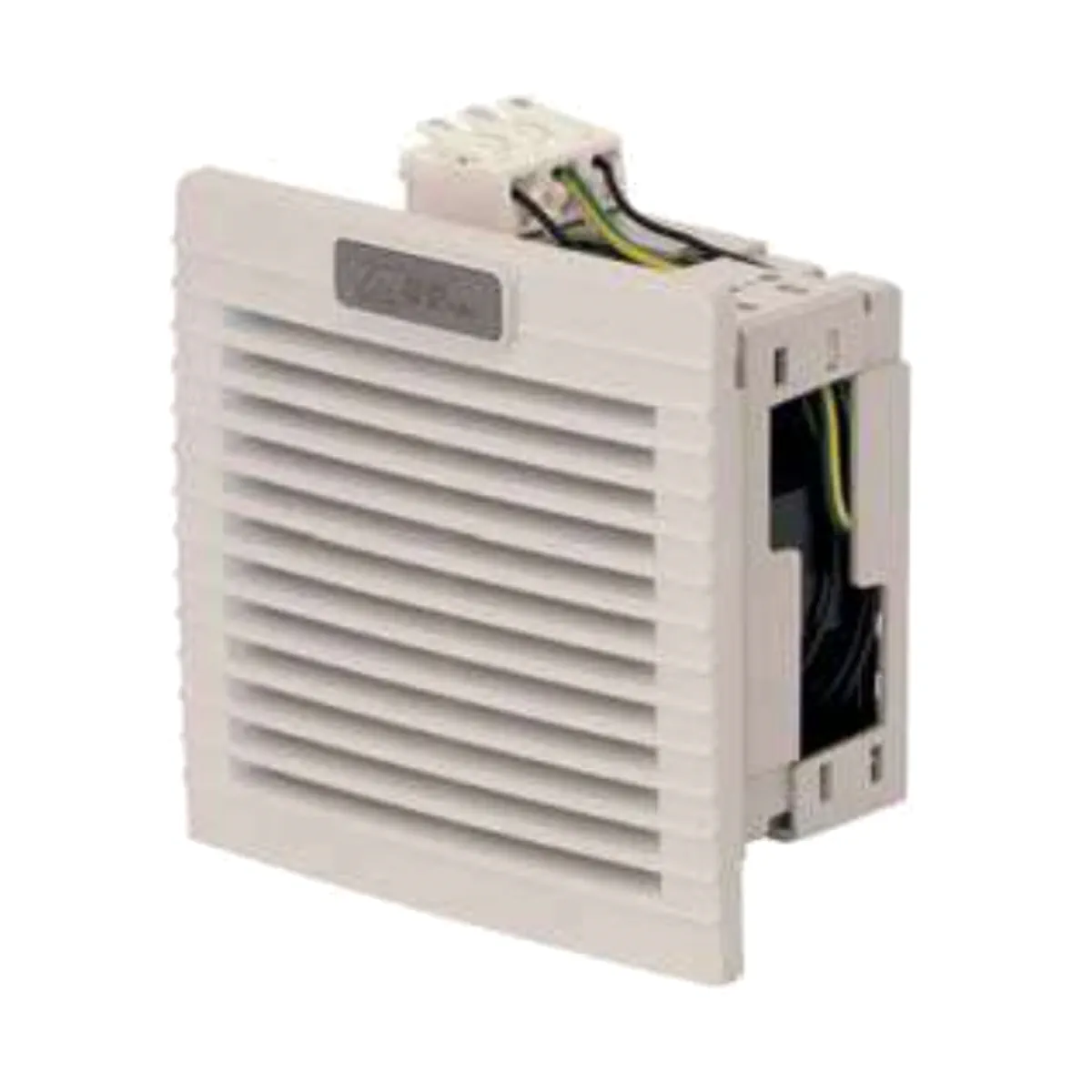

I-ALFAATV1100-000 to wentylator z filtrem (filter fan) z serii ATV, przeznaczony do wentylacji i chłodzenia obudów oraz szaf sterowniczych. Model ATV1100 jest zasilany z sieci AC 230 V, 50/60 Hz i oferuje wydajność do 26 m³/h (przepływ swobodny), przy kompaktowych wymiarach czołowych 114 × 114 mm oraz szybkim montażu typu fast clip-on.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: ATV1100 (kod: I-ALFAATV1100-000)
• Typ: wentylator filtrujący (filter fan)
• Zasilanie: AC 230 V, 50/60 Hz
• Przepływ powietrza (swobodny): 26 m³/h (30 m³/h)
• Przepływ powietrza (z filtrem wylotowym): 15 m³/h (18 m³/h)
• Stopień ochrony / klasa: IP54 / Class I
• Poziom hałasu: 30 dB(A) (35 dB(A))
• Kierunek przepływu: odwracalny (ustawienie fabryczne: outside-in)
• Filtr: G2 wg EN779
• Montaż: fast clip-on
• Zgodność: CE

Zastosowanie

ATV1100 służy do wymuszonej wentylacji obudów elektrycznych i elektronicznych, wspierając odprowadzanie ciepła oraz wymianę powietrza w szafach sterowniczych.

Parametry przepływu powietrza

• Wydajność (free blow): 26 m³/h (30 m³/h)
• Wydajność (with exit filter): 15 m³/h (18 m³/h)
• Kierunek przepływu: odwracalny; ustawienie fabryczne: outside-in

Podłączenie elektryczne i praca

• Zasilanie: AC 230 V, 50/60 Hz
• Pobór mocy: 13 W (12 W)
• Pobór prądu: 0,10 A (0,08 A)
• Zabezpieczenie nadprądowe: impedance protected
• Połączenie elektryczne: 3-biegunowe zaciski sprężynowe
• Cykl pracy: 100%

Konstrukcja, montaż i warunki pracy

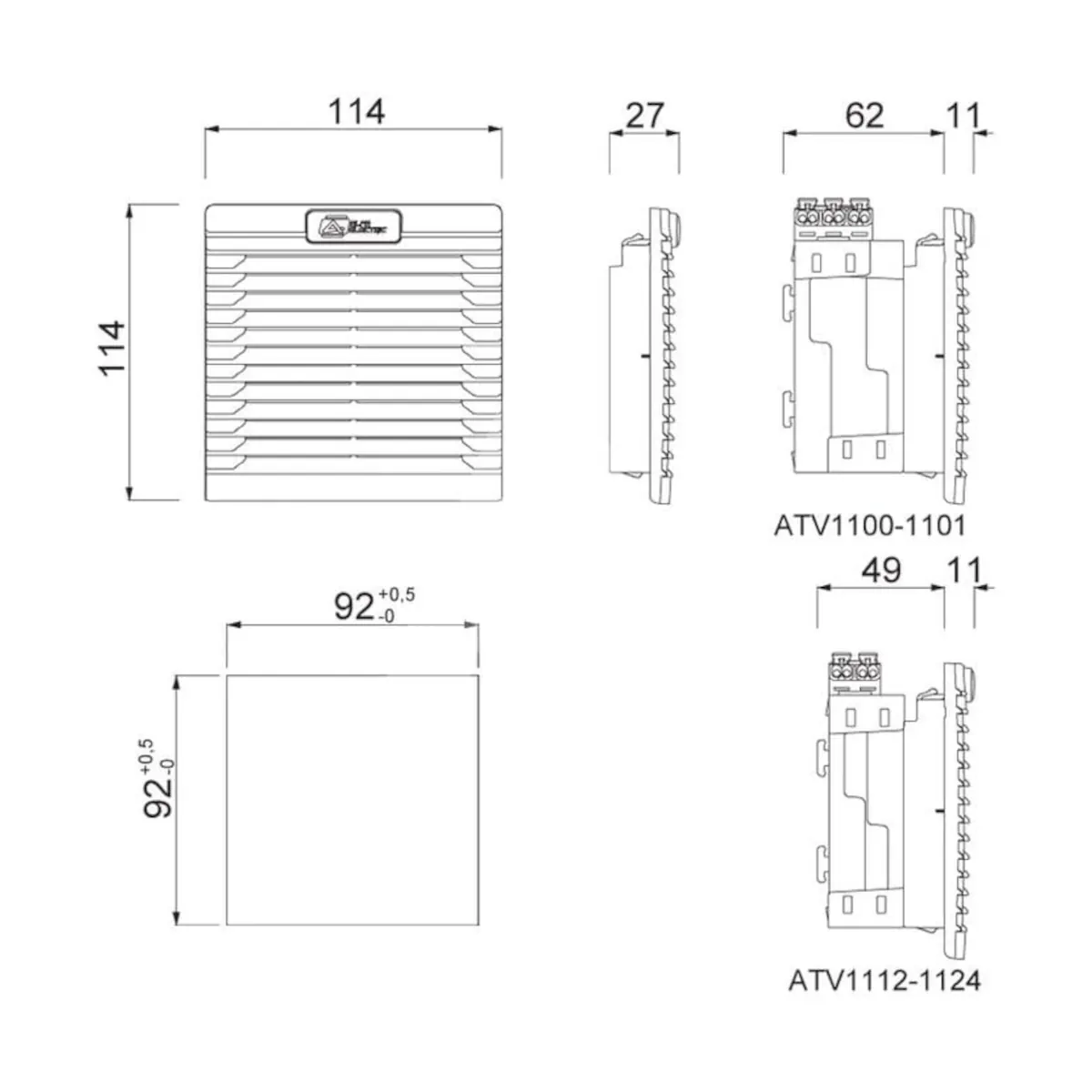

• Wymiary (H × W × D): 114 × 114 × 73 mm
• Wymiar otworu montażowego: 92 ±0,5 mm
• Grubość ścianki (panelu): 1,2 – 2,4 mm
• Uszczelka: foam sealed gasket
• Łożyskowanie: ball
• Temperatura pracy: -10…+70°C
• Materiał: ABS UL94V-0
• Kolor: RAL7035

Dane logistyczne

• Masa: 0,41 kg (0,46 kg)
• Wymiary opakowania (H × W × D): 125 × 125 × 80 mm

Akcesoria kompatybilne

• Mata filtracyjna (standard): ATVF1
• Mata filtracyjna (high efficiency): ATVF1X
• Termostat 40–50°C, NO contact: THV2
• Regulator prędkości wentylatora: FSC
• Osłona do IP55: CUFF10B

Podsumowanie

I-ALFAATV1100-000 (ATV1100) to kompaktowy wentylator filtrujący AC 230 V do obudów, z przepływem do 26 m³/h, klasą filtra G2 oraz szybkim montażem fast clip-on. Odwracalny kierunek przepływu, IP54 i solidna konstrukcja z ABS UL94V-0 czynią go praktycznym rozwiązaniem do wentylacji szaf sterowniczych.

Pliki do pobrania:
I-ALFAATV1100-000 Karta katalogowa
