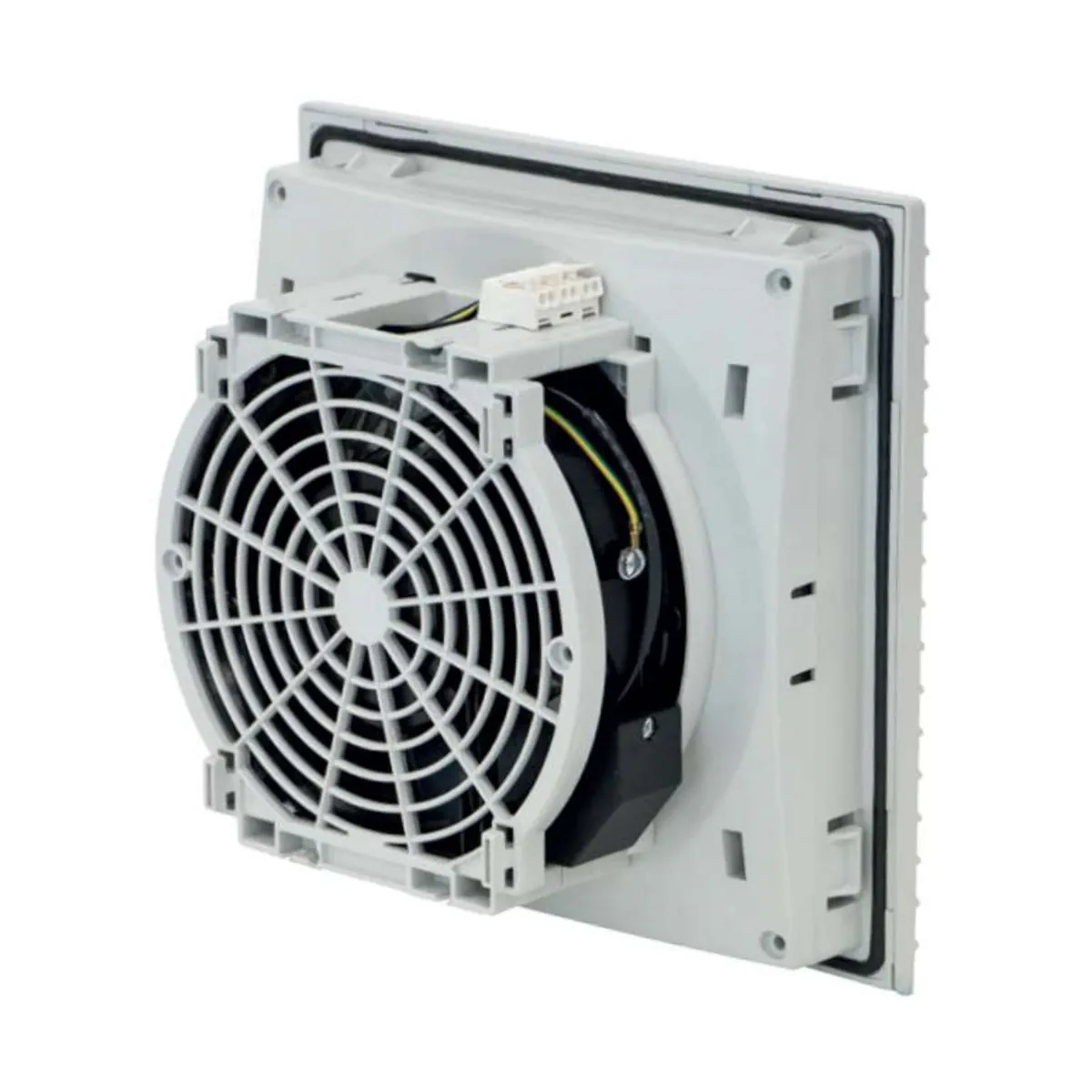

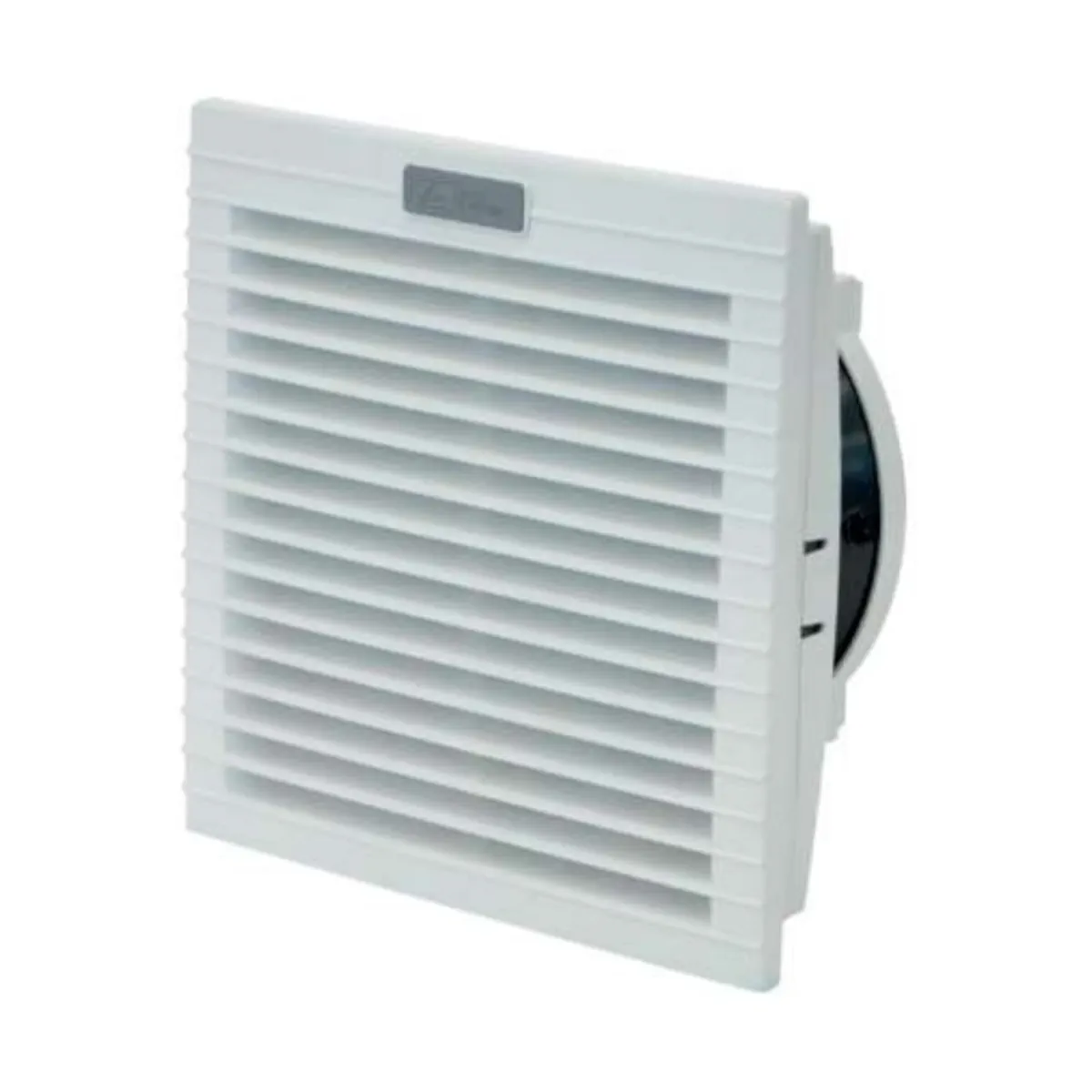

Wentylator filtrujący 230 V AC, 255 mᵌ/h, 250x250 mm, ATV4300

I-ALFAATV4300-000 to wentylator z filtrem (filter fan) z serii ATV (ATV 43) o wydajności 255 (290) m³/h (free blow) oraz 202 (235) m³/h przy zastosowaniu filtra wylotowego. Urządzenie zasilane jest z AC 230 V, 50/60 Hz, posiada zabezpieczenie termiczne i obudowę o stopniu ochrony IP54. Montaż realizowany jest w sposób fast clip-on.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: ATV4300
• Kod produktu: I-ALFAATV4300-000
• Typ: filter fan (wentylator z filtrem)
• Wydajność (free blow): 255 (290) m³/h
• Wydajność z filtrem wylotowym: 202 (235) m³/h
• Zasilanie: AC 230 V, 50/60 Hz
• Pobór mocy: 40 (38) W
• Pobór prądu: 0,17 (0,16) A
• Zabezpieczenie nadprądowe: termiczne
• Połączenie elektryczne: 3-biegunowe zaciski sprężynowe (0,5…2,5 mm²)
• Cykl pracy: 100%
• Temperatura pracy: -10…+70°C
• Stopień ochrony: IP54
• Klasa ochronności: Class I
• Poziom hałasu: 53 (58) dB(A)
• Kierunek przepływu: odwracalny, fabrycznie ustawiony outside-in
• Łożyskowanie: kulkowe
• Wkład filtracyjny (EN779): G3
• Żywotność filtra (przy 40°C): 50 000 h
• Materiał obudowy: ABS UL94V-0, kolor RAL7035
• Grubość ściany montażowej: 1,2…2,4 mm
• Uszczelka: foam sealed gasket
• Wymiary (H×W×D): 250×250×113 mm
• Wymiar otworu montażowego: 224×224 mm
• Montaż: fast clip-on
• Zgodność / certyfikacja: CE

Zastosowanie

ATV4300 jest wentylatorem z filtrem przeznaczonym do montażu panelowego, umożliwiającym wymianę powietrza z filtracją.

Konstrukcja i działanie

• Odwracalny kierunek przepływu – fabrycznie ustawiony outside-in.
• Filtracja: wkład G3 wg EN779.
• Zabezpieczenie termiczne chroniące układ napędowy.
• Łożyskowanie kulkowe dla stabilnej pracy.

Podłączenie elektryczne

• Zaciski: 3-biegunowe zaciski sprężynowe
• Dopuszczalny przekrój przewodów: 0,5…2,5 mm²
• Zasilanie: AC 230 V, 50/60 Hz

Dane techniczne

• Wydajność (free blow): 255 (290) m³/h
• Wydajność z filtrem wylotowym: 202 (235) m³/h
• Pobór mocy: 40 (38) W
• Pobór prądu: 0,17 (0,16) A
• Poziom hałasu: 53 (58) dB(A)
• Temperatura pracy: -10…+70°C
• Stopień ochrony: IP54
• Klasa ochronności: Class I
• Wymiary (H×W×D): 250×250×113 mm
• Wymiar otworu montażowego: 224×224 mm
• Grubość ściany montażowej: 1,2…2,4 mm
• Materiał: ABS UL94V-0, RAL7035
• Uszczelka: foam sealed gasket
• Żywotność filtra (przy 40°C): 50 000 h

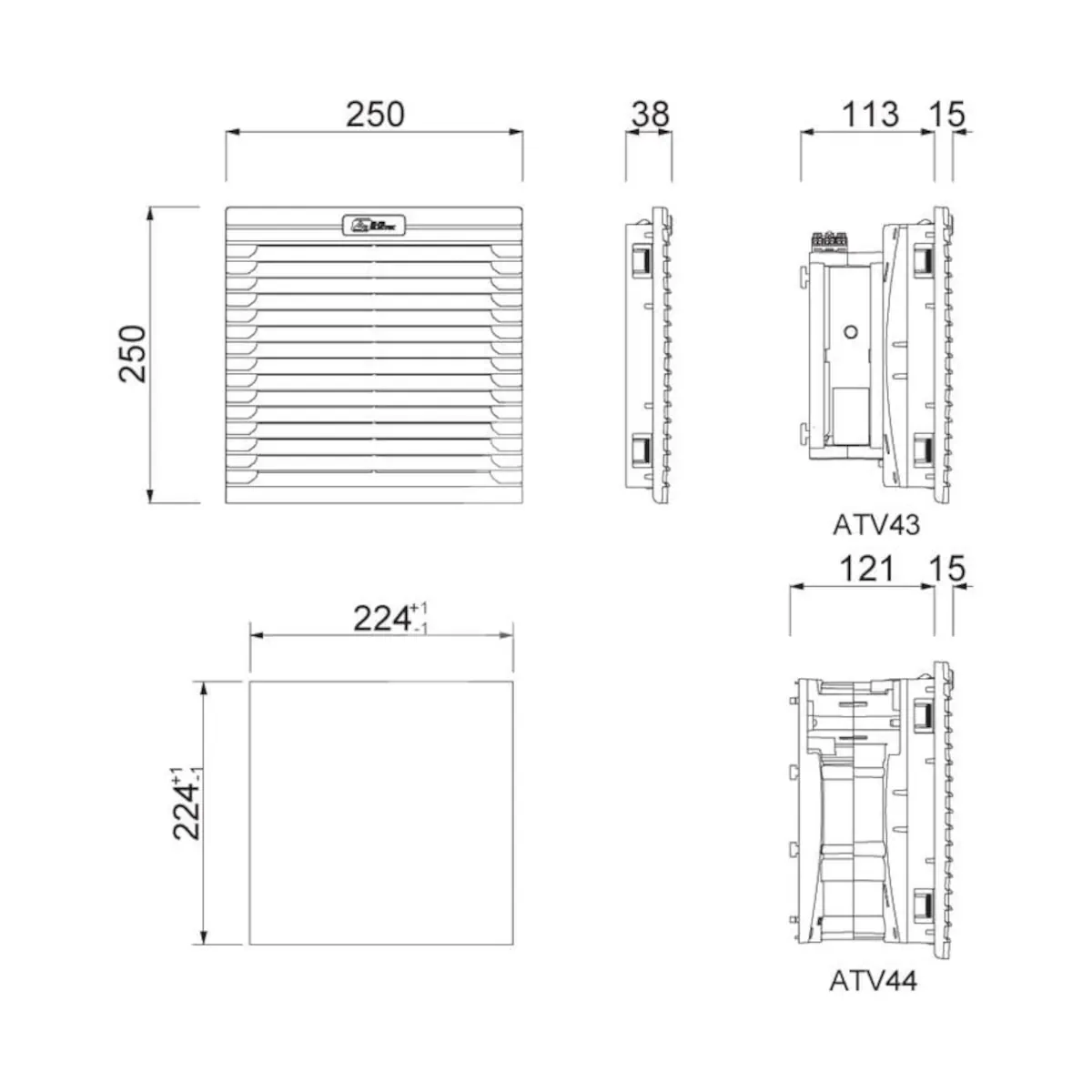

Montaż

• Typ montażu: fast clip-on
• Otwór montażowy: 224×224 mm
• Wymiary zewnętrzne: 250×250 mm
• Dopuszczalna grubość ściany: 1,2…2,4 mm

Akcesoria

• Filter mat, standard type: ATVF4
• Filter mat, high efficiency: ATVF4X
• Thermostat 0–50°C, NO contact: THV2
• Hood for IP55: CUFF20B

Podsumowanie

I-ALFAATV4300-000 (ATV4300) to wydajny filter fan o przepływie do 255 (290) m³/h (free blow), zasilany AC 230 V, z IP54, wkładem filtracyjnym G3 oraz wygodnym montażem fast clip-on. To praktyczne rozwiązanie do aplikacji wymagających wymiany powietrza z filtracją w montażu panelowym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Wentylator filtrujący przeznaczony do zasilania 230 V AC, 50/60 Hz.
• Urządzenie elektryczne klasy I – wymaga prawidłowego podłączenia zgodnie z dokumentacją producenta.
• Stopień ochrony IP54 / klasa I obowiązuje wyłącznie przy prawidłowym montażu produktu.
• Urządzenie wyposażone jest w zabezpieczenie termiczne.
• Podłączenie elektryczne należy wykonywać z użyciem 3-biegunowych zacisków sprężynowych, zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura pracy: od -10°C do +70°C (+14°F do +158°F).
• Przepływ powietrza jest odwracalny; ustawienie fabryczne: przepływ z zewnątrz do wewnątrz. Nieprawidłowy kierunek montażu może wpływać na działanie urządzenia.
• Produkt należy montować w panelu o grubości 1,2–2,4 mm, zgodnie z przewidzianym sposobem montażu fast clip-on.
• Stosować filtr klasy G3 zgodny z EN 779, przewidziany dla tego modelu.
• Nie wyrzucać produktu razem z odpadami komunalnymi. Po zakończeniu użytkowania należy przekazać go do odpowiedniego punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z obowiązującymi przepisami.

Pliki do pobrania:
I-ALFAATV4300-000 Karta katalogowa
