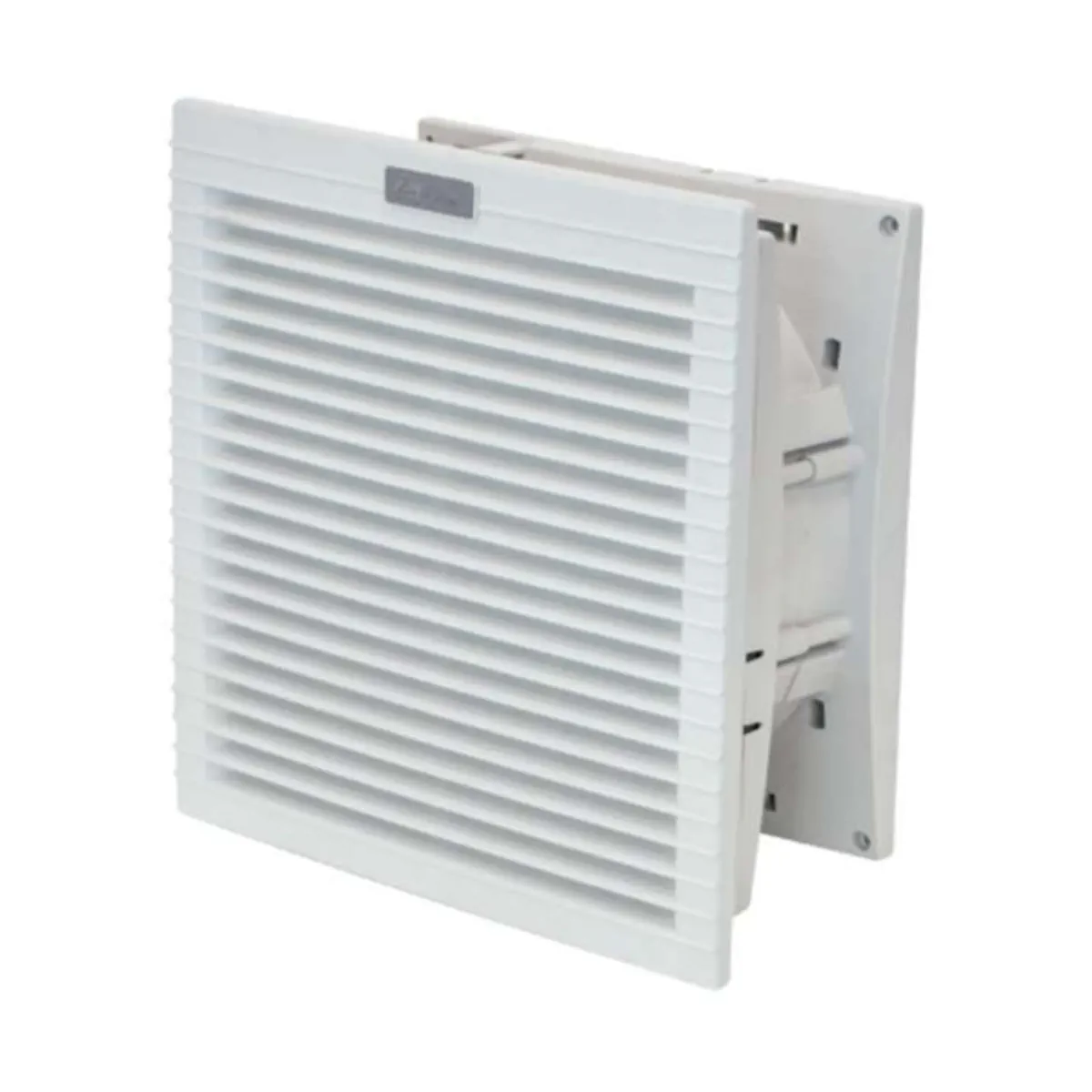

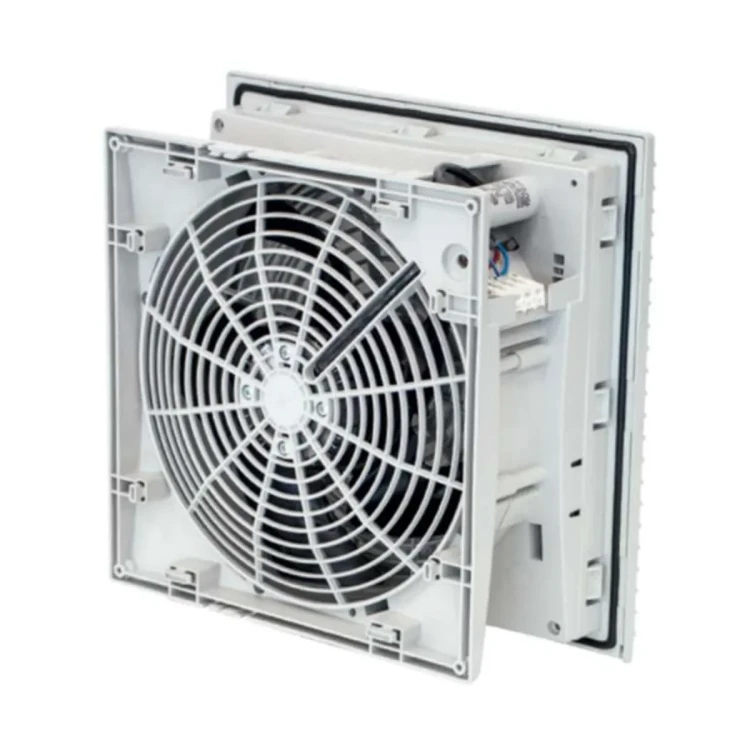

Wentylator filtrujący 230 V AC, 700 mᵌ/h, 325x325 mm, ATV5500

I-ALFAATV5500-000 (ATV5500) to wydajny wentylator z filtrem do wentylacji szaf sterowniczych, przeznaczony do wymuszonego przepływu powietrza w obudowach przemysłowych. Model zasilany jest z sieci AC 230 V, 50/60 Hz i zapewnia przepływ do 700 m³/h (przy 50 Hz, swobodny wylot), a dzięki klasie ochrony IP54 wspiera skuteczne chłodzenie i ochronę wnętrza obudowy przed pyłem.

Najważniejsze cechy

• Producent: Alfa Electric
• Kod produktu: I-ALFAATV5500-000
• Model (oznaczenie producenta): ATV5500
• Typ: wentylator z filtrem (filter fan)
• Przepływ powietrza (swobodny wylot): 700 m³/h (50 Hz) / 770 m³/h (60 Hz)
• Przepływ powietrza z filtrem wylotowym: 520 m³/h (50 Hz) / 575 m³/h (60 Hz)
• Zasilanie: 230 V, 50/60 Hz
• Stopień ochrony: IP54
• Klasa ochronności: Class I
• Kierunek przepływu: odwracalny, ustawienie fabryczne: z zewnątrz do wewnątrz
• Łożyskowanie: kulkowe
• Materiał: ABS UL94V-0, kolor RAL7035

Zastosowanie

ATV5500 służy do wentylacji i chłodzenia wnętrza obudów (np. szaf sterowniczych), wspierając utrzymanie właściwych warunków pracy aparatury poprzez wymuszony przepływ powietrza oraz filtrację powietrza zasysanego do szafy.

Funkcje i działanie

• Filtracja powietrza: wkład filtracyjny G3 (wg EN779).
• Zabezpieczenie nadprądowe: termiczne.
• Praca ciągła: 100% (duty cycle).
• Odwracalny przepływ: możliwość zmiany kierunku przepływu powietrza; fabrycznie ustawiony kierunek: z zewnątrz do wewnątrz.

Dane techniczne

• Zasilanie: 230 V, 50/60 Hz
• Pobór mocy: 130 W (50 Hz) / 180 W (60 Hz)
• Pobór prądu: 0,55 A (50 Hz) / 0,80 A (60 Hz)
• Poziom hałasu: 72 dB(A) (50 Hz) / 73 dB(A) (60 Hz)
• Temperatura pracy: -10…+70°C
• Stopień ochrony: IP54
• Klasa ochronności: Class I
• Żywotność (przy 40°C): 50 000 h

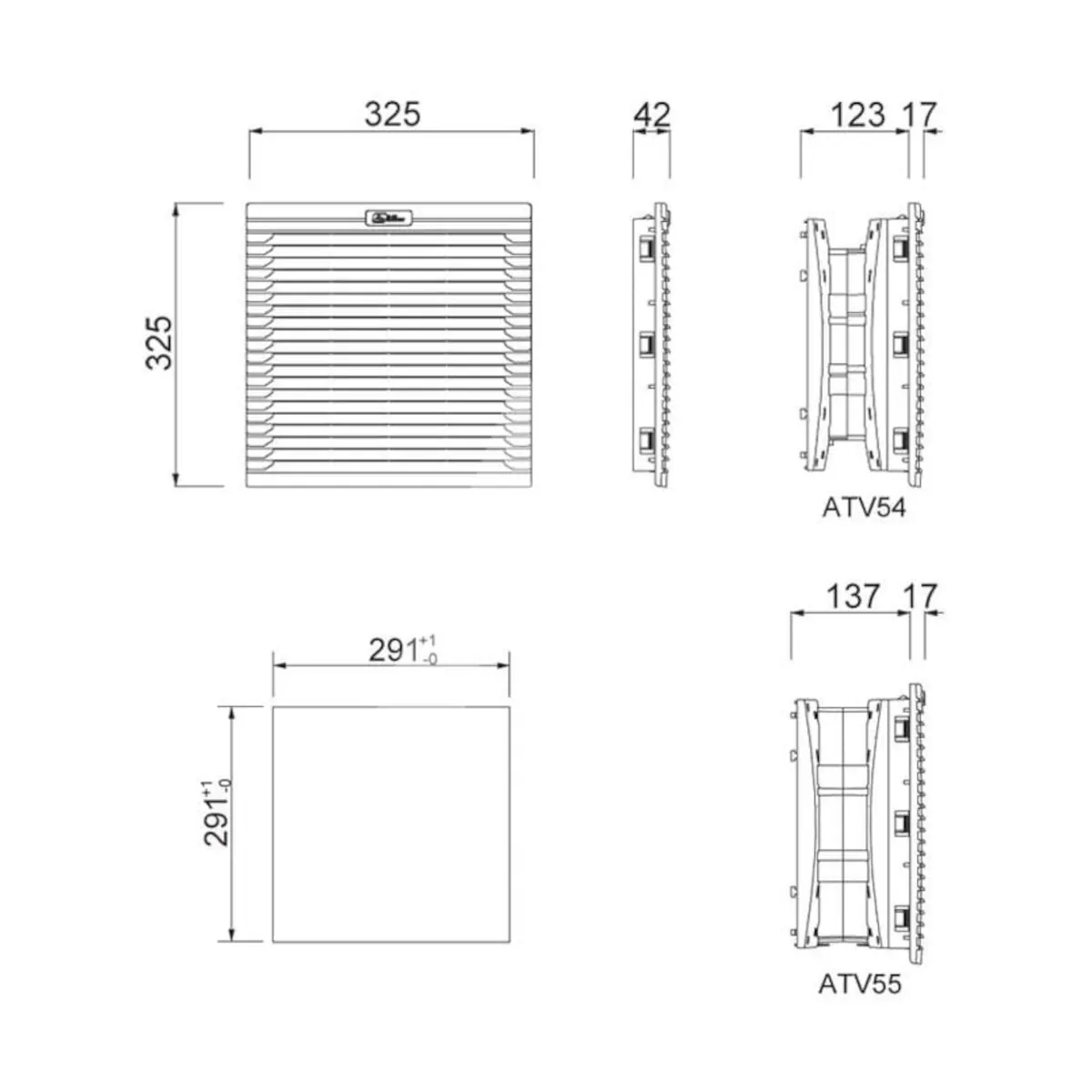

• Wymiary (W×H×D): 325 × 325 × 154 mm
• Wymiar wycięcia montażowego: 291 × 291 mm
• Grubość ściany: 1,2–2,4 mm
• Uszczelka: piankowa (foam seal gasket)
• Podłączenie elektryczne: zaciski sprężynowe, 3-biegunowe
• Montaż: fast clip-on
• Wymiary opakowania: 340 × 340 × 180 mm
• Masa (z opakowaniem): 3,55 kg (50 Hz) / 3,80 kg (60 Hz)
• Zgodność: CE

Akcesoria (opcjonalnie)

• Wkład filtracyjny standardowy: ATVFS
• Wkład filtracyjny wysokiej skuteczności: ATVFSX
• Termostat 0–50°C, styk NO: HTV2
• Daszek dla IP55: CUFF30B

Podsumowanie

I-ALFAATV5500-000 (Alfa Electric ATV5500) to wydajny wentylator z filtrem 230 V o przepływie do 700 m³/h, zaprojektowany do wentylacji obudów przemysłowych. Klasa IP54, filtr G3, odwracalny kierunek przepływu oraz szybki montaż fast clip-on czynią z niego praktyczne rozwiązanie do chłodzenia szaf sterowniczych.
