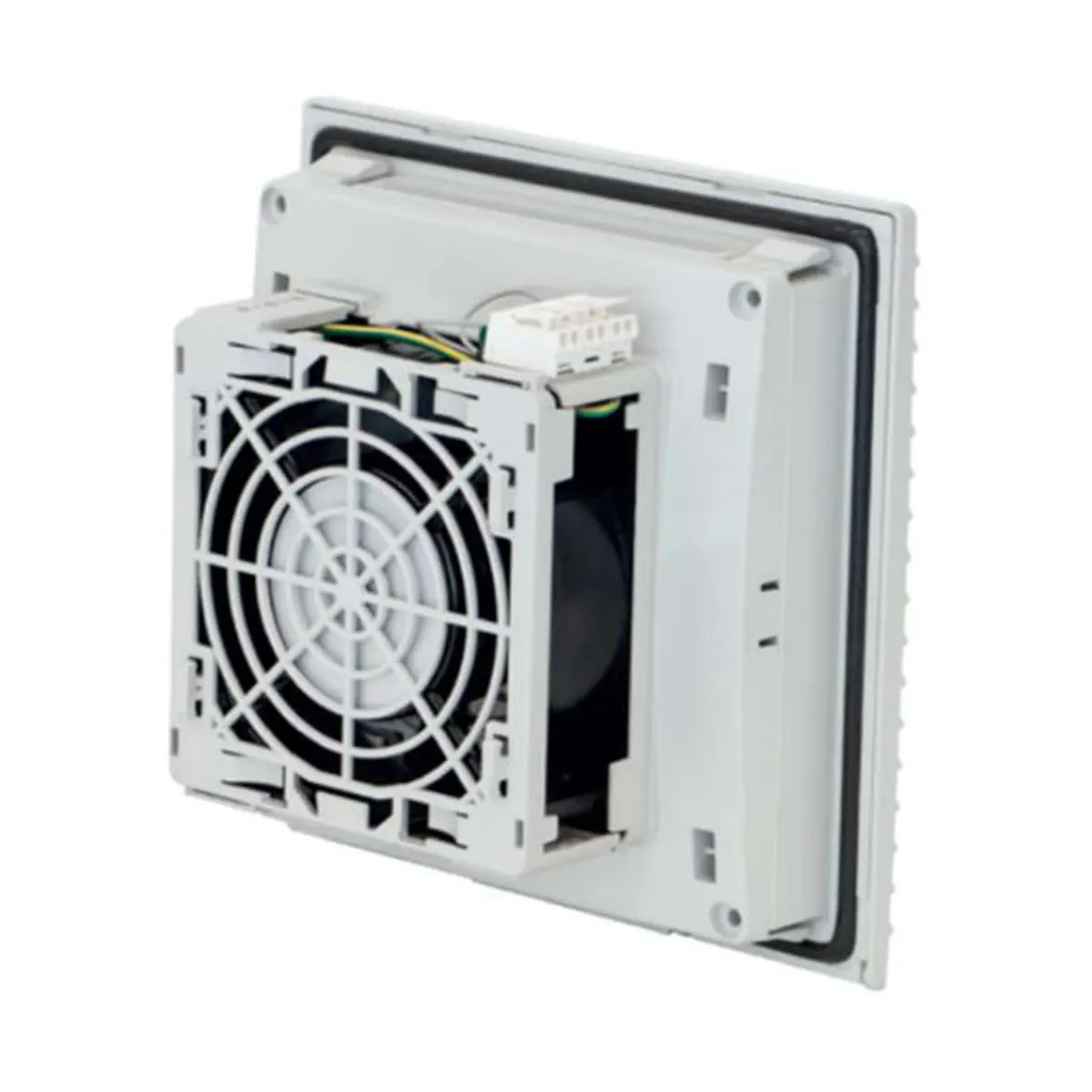

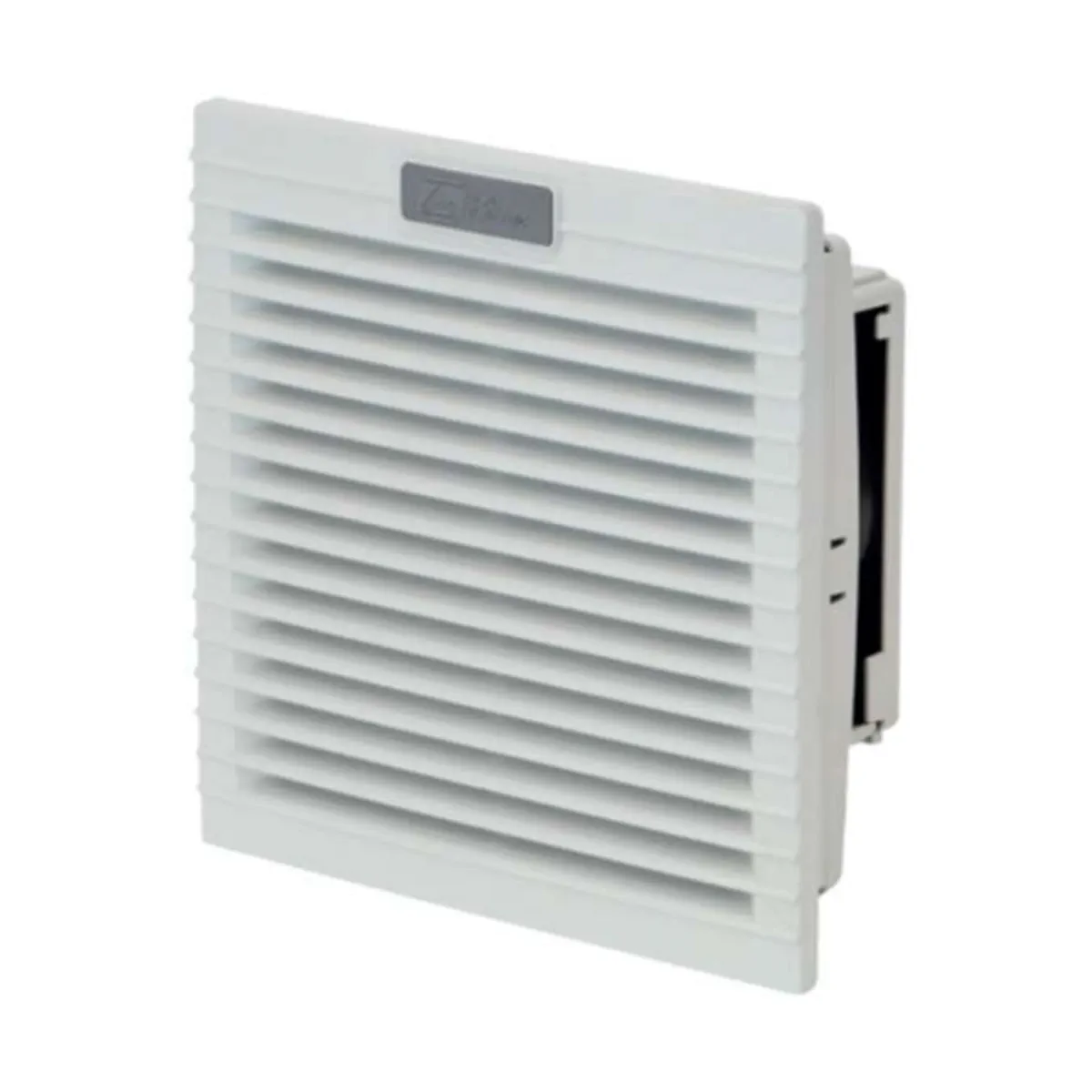

Wentylator filtrujący 230 V AC, 115 mᵌ/h, 204x204 mm, ATV3200

I-ALFAATV3200-000 to wentylator filtrujący (filter fan) z serii ATV, przeznaczony do wentylacji i chłodzenia szaf sterowniczych oraz obudów elektrycznych. Model ATV3200 zasilany jest napięciem AC 230 V (50/60 Hz) i zapewnia przepływ powietrza do 115 m³/h (przy 50 Hz) – z fabrycznym kierunkiem przepływu outside-in (z zewnątrz do środka), z możliwością odwrócenia kierunku.

Najważniejsze cechy

• Producent: Alfa Electric
• Kod produktu: I-ALFAATV3200-000
• Model: ATV3200
• Typ: wentylator filtrujący do obudów / szaf
• Zasilanie: 230 V AC, 50/60 Hz
• Wydajność (free blow): 115 m³/h (50 Hz) / 125 m³/h (60 Hz)
• Wydajność (z filtrem): 84 m³/h (50 Hz) / 97 m³/h (60 Hz)
• Pobór mocy: 22 W (50 Hz) / 21 W (60 Hz)
• Pobór prądu: 0,14 A (50 Hz) / 0,12 A (60 Hz)
• Poziom hałasu: 43 dB(A) (50 Hz) / 49 dB(A) (60 Hz)
• Stopień ochrony / klasa: IP54 / Class I
• Temperatura pracy: -10…+70°C
• Kierunek przepływu: odwracalny, ustawienie fabryczne: outside-in
• Łożyskowanie: kulkowe
• Wkład filtracyjny (EN779): G3
• Materiał: ABS UL94V-0, kolor RAL7035
• Montaż: fast clip

Zastosowanie

ATV3200 służy do wymuszonej wymiany powietrza w obudowach, co pomaga ograniczać wzrost temperatury wewnątrz szafy oraz poprawia warunki pracy aparatury. Filtr klasy G3 wspiera ochronę wnętrza przed zanieczyszczeniami pyłowymi.

Funkcje i działanie

• Przepływ powietrza: kierunek fabryczny outside-in (z zewnątrz do środka), z możliwością zmiany.
• Praca ciągła: 100% duty cycle.
• Zabezpieczenie przeciążeniowe: impedance.

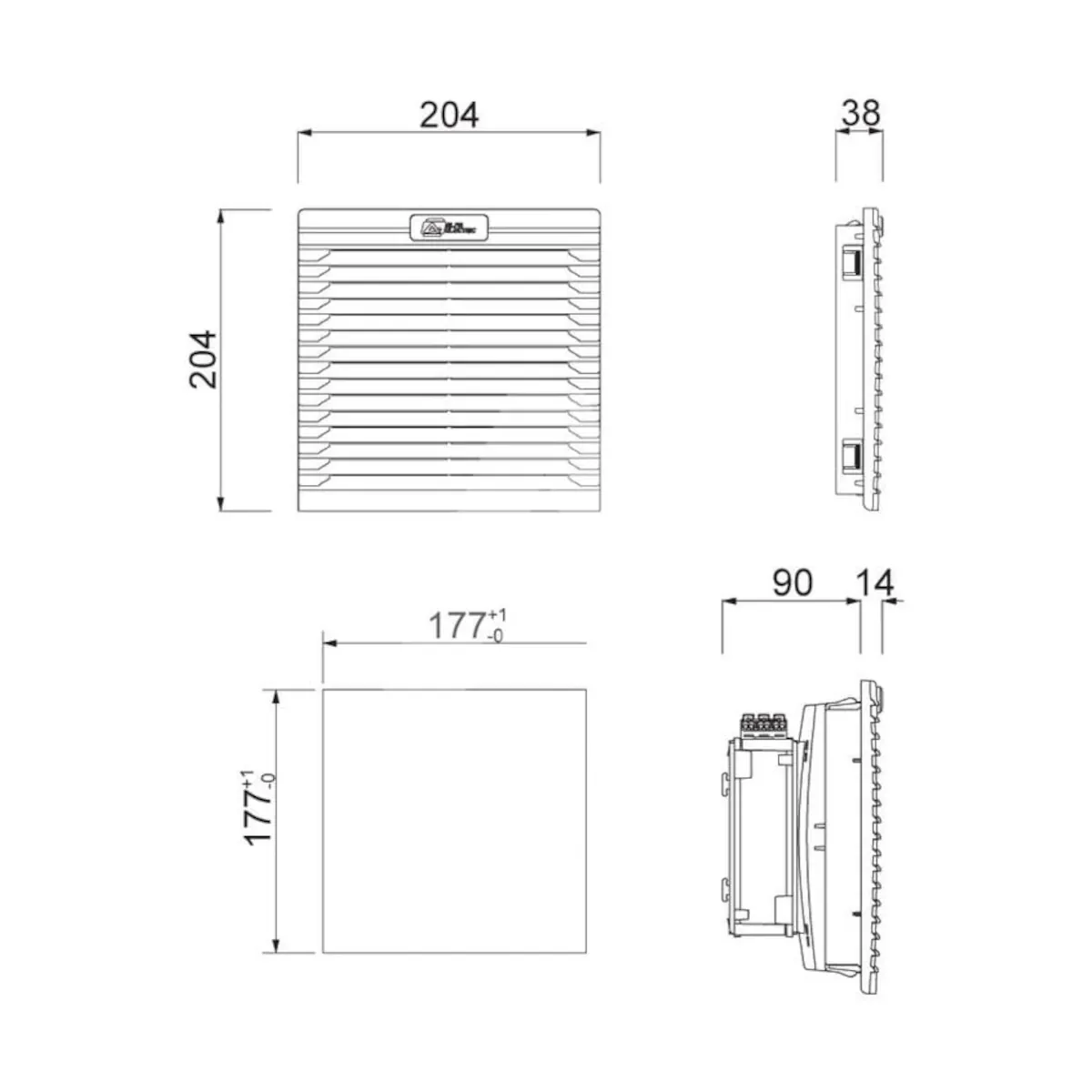

Wymiary i montaż

• Wymiary (H×W×D): 204 × 204 × 104 mm
• Wycięcie montażowe: 177,5 × 177,5 mm
• Zalecana grubość ścianki: 1,2…2,4 mm
• Uszczelka: foam seal gasket
• Montaż: fast clip

Dane techniczne

• Zasilanie: 230 V AC, 50/60 Hz
• Wydajność (free blow): 115 m³/h (50 Hz) / 125 m³/h (60 Hz)
• Wydajność (z filtrem): 84 m³/h (50 Hz) / 97 m³/h (60 Hz)
• Pobór mocy: 22 W (50 Hz) / 21 W (60 Hz)
• Pobór prądu: 0,14 A (50 Hz) / 0,12 A (60 Hz)
• Poziom hałasu: 43 dB(A) (50 Hz) / 49 dB(A) (60 Hz)
• Stopień ochrony / klasa: IP54 / Class I
• Temperatura pracy: -10…+70°C
• Łożyskowanie: kulkowe
• Wkład filtracyjny: G3 (EN779)
• Materiał / kolor: ABS UL94V-0, RAL7035

Podsumowanie

I-ALFAATV3200-000 (ATV3200) to kompaktowy wentylator filtrujący 230 V AC o wydajności do 115 m³/h (50 Hz), przeznaczony do standardowych zastosowań w wentylacji obudów. Klasa ochrony IP54, filtr G3, łożyska kulkowe oraz szybki montaż fast clip sprawiają, że jest to praktyczne rozwiązanie do utrzymania właściwej temperatury i czystości powietrza w szafach sterowniczych.
