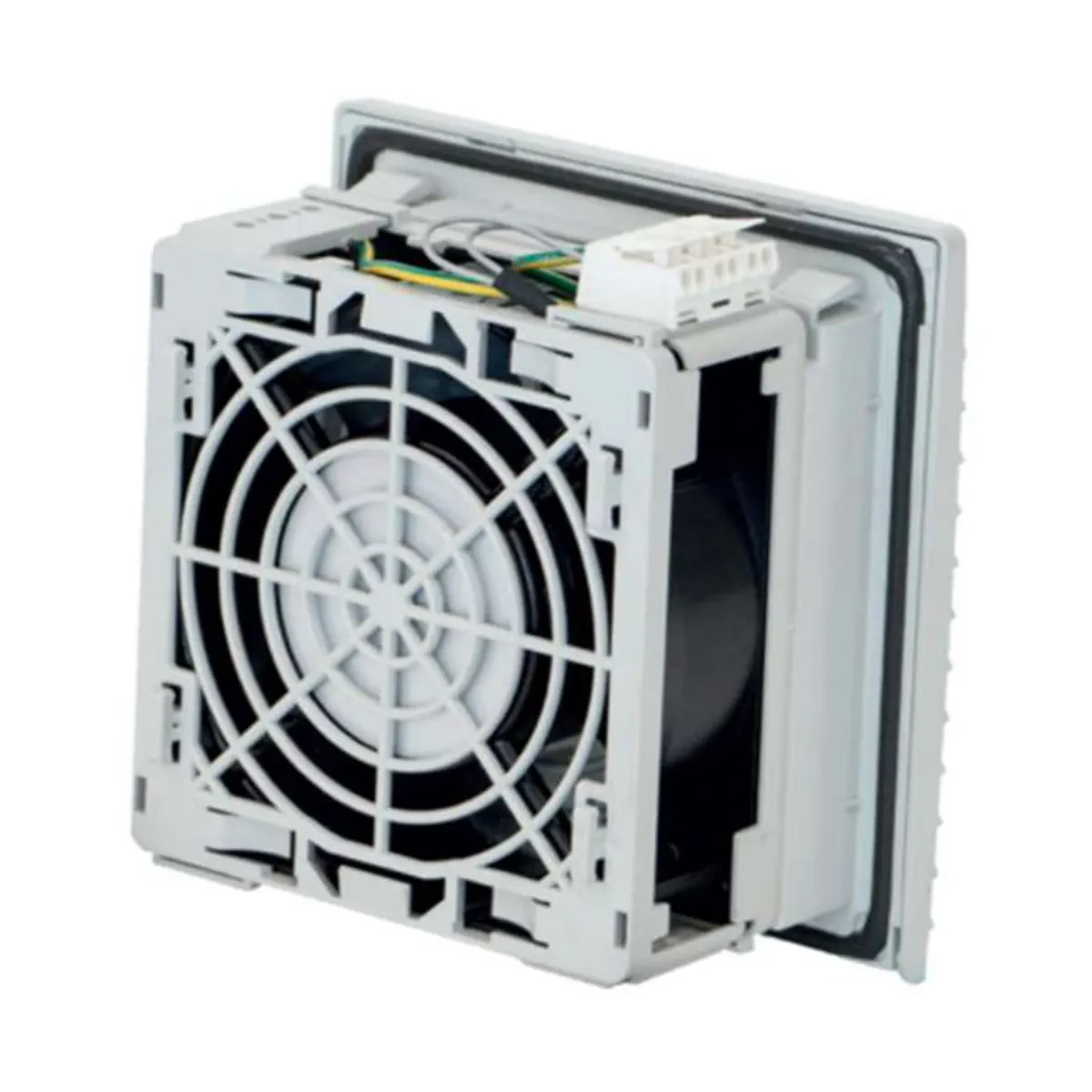

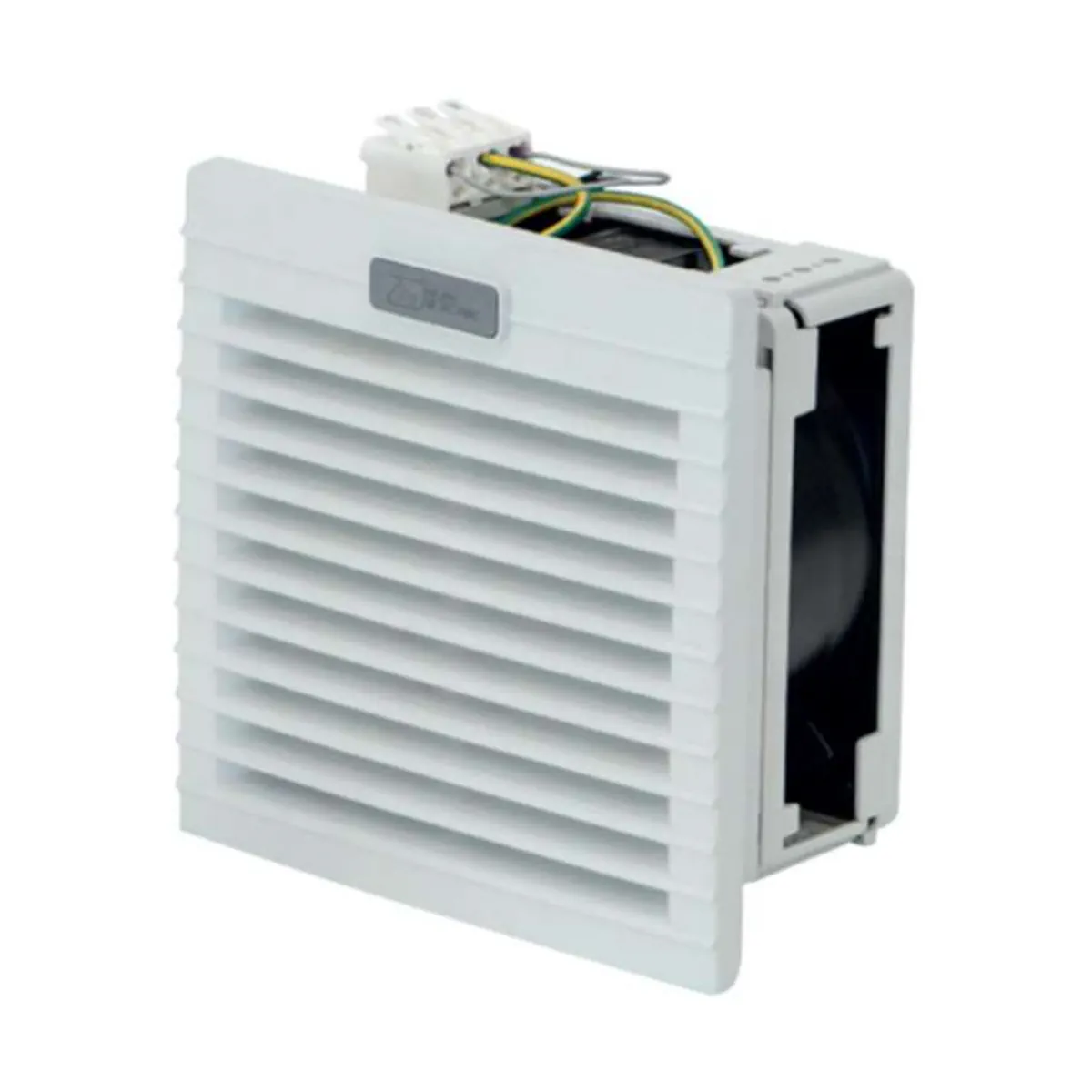

Wentylator filtrujący 230 V AC, 58 mᵌ/h, 150x150 mm, ATV2200

I-ALFAATV2200-000 (ATV2200) to wentylator filtrujący (filter fan) z serii ATV New Series marki Alfa Electric, przeznaczony do wymuszonej wymiany powietrza z filtracją. Model zasilany jest z sieci AC 230 V (50/60 Hz) i oferuje przepływ powietrza 58 m³/h (64 m³/h) w warunkach swobodnego wydmuchu.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: ATV2200
• Kod produktu: I-ALFAATV2200-000
• Typ: wentylator filtrujący (filter fan)
• Zasilanie: 230 V AC, 50/60 Hz
• Przepływ powietrza (free blow): 58 m³/h (64 m³/h)
• Przepływ powietrza (z filtrem wylotowym): 43 m³/h (48 m³/h)
• Stopień ochrony / klasa: IP54 / Class I
• Kierunek przepływu: odwracalny (domyślnie: outside–in)
• Łożyskowanie: ball
• Filtr: mata filtracyjna EN779: G3
• Montaż: fast clip-on
• Certyfikacja: CE

Parametry pracy

• Pobór mocy: 22 W (21 W)
• Pobór prądu: 0,14 A (0,12 A)
• Zabezpieczenie nadprądowe: impedance
• Cykl pracy: 100%
• Temperatura pracy: -10…+70°C (-14…+158°F)
• Poziom hałasu: 43 dB(A) (49 dB(A))

Podłączenie elektryczne i okablowanie

• Rodzaj przyłącza: 3-poles spring terminals
• Zalecany przekrój przewodu: 0,5…2,5 mm²

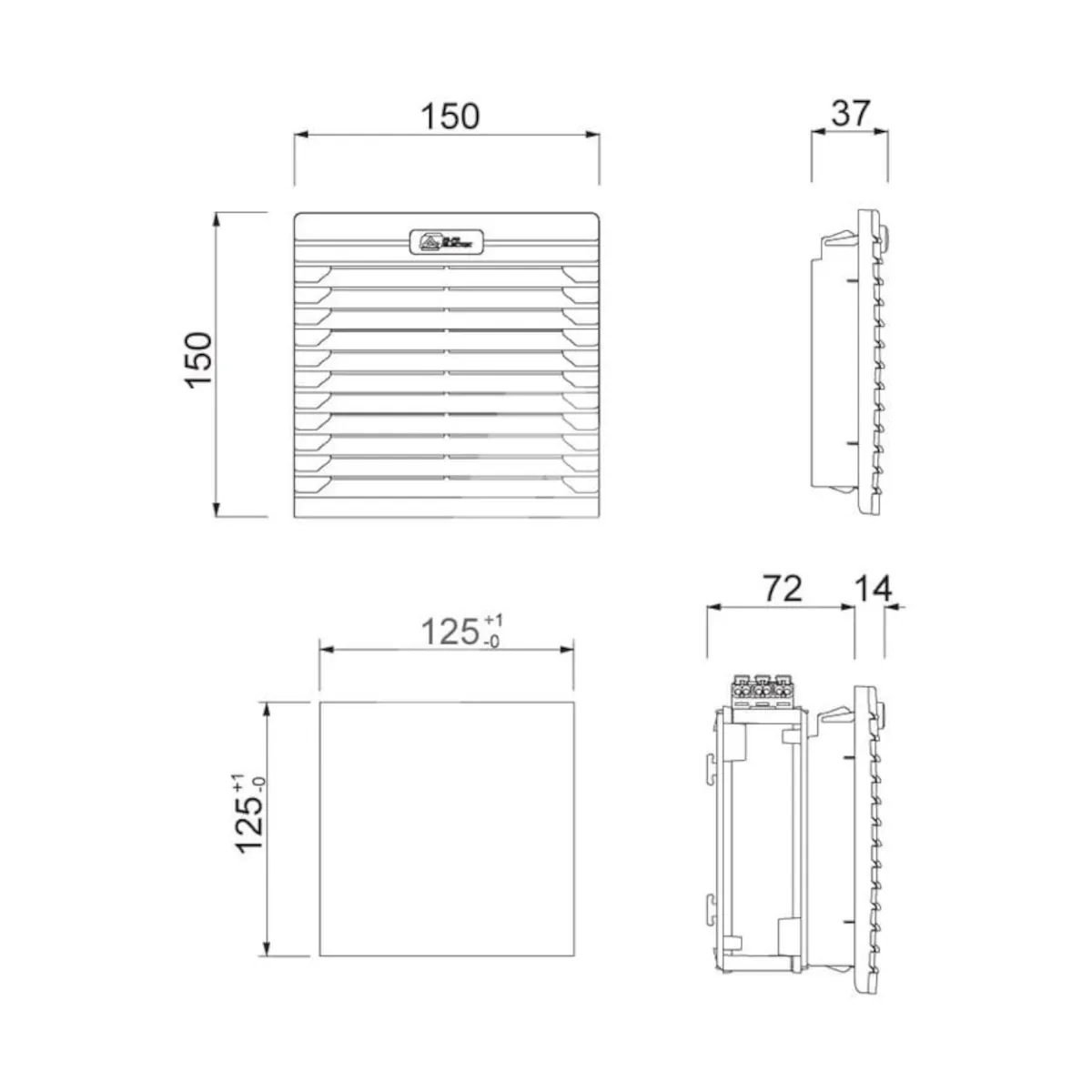

Montaż i wymiary

• Wymiary (H × W × D): 150 × 150 × 86 mm
• Wymiar otworu montażowego: 125 ±1 mm
• Dopuszczalna grubość ścianki: 1,2…2,4 mm
• Uszczelnienie: foam seal gasket

Materiały i trwałość

• Materiał: ABS UL94V-0, kolor RAL7035
• Żywotność (przy 40°C): 50 000 h
• Masa (bez opakowania): 0,76 kg (0,83 kg)
• Wymiary opakowania (H × W × D): 165 × 165 × 90 mm

Akcesoria (opcjonalnie)

• Mata filtracyjna, standard: ATVF2
• Mata filtracyjna, high efficiency: ATVF2X
• Termostat 0–60°C, styk NO: THV2
• Regulator prędkości wentylatora: FSC
• Osłona dla IP55: CUFF10B

Podsumowanie

I-ALFAATV2200-000 (Alfa Electric ATV2200) to wentylator filtrujący z zasilaniem 230 V AC, oferujący przepływ 58 m³/h (64 m³/h) oraz klasę ochrony IP54. Sprężynowe zaciski 3-poles, montaż fast clip-on, mata filtracyjna G3 (EN779) i odwracalny kierunek przepływu zapewniają wygodną integrację w aplikacjach wymagających wentylacji z filtracją.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt jest wentylatorem z filtrem przeznaczonym do zasilania 230 V AC, 50/60 Hz.
• Urządzenie elektryczne. Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta, z wykorzystaniem 3-biegunowych zacisków sprężynowych.
• Urządzenie ma klasę ochronności I – wymaga prawidłowego podłączenia przewodu ochronnego.
• Stopień ochrony IP54 / klasa I dotyczy prawidłowo zamontowanego urządzenia.
• Użytkować wyłącznie w zakresie temperatur pracy od -10°C do +70°C.
• Produkt przeznaczony do pracy ciągłej (100% duty cycle) wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Kierunek przepływu powietrza jest odwracalny; przy montażu należy zachować zgodność z wymaganym kierunkiem przepływu oraz zwrócić uwagę na oznaczenie przepływu z zewnątrz do wewnątrz.
• Urządzenie należy montować metodą fast clip-on w ściance o grubości 1,2–2,4 mm, zgodnie z wymiarami montażowymi producenta.
• Produkt wyposażony jest we wkład filtracyjny klasy G3 zgodnie z EN 779.
• Obudowa wykonana z ABS UL94V-0; nie należy narażać produktu na użytkowanie niezgodne z przeznaczeniem ani uszkodzenia mechaniczne.

Pliki do pobrania:
I-ALFAATV2200-000 Karta katalogowa
