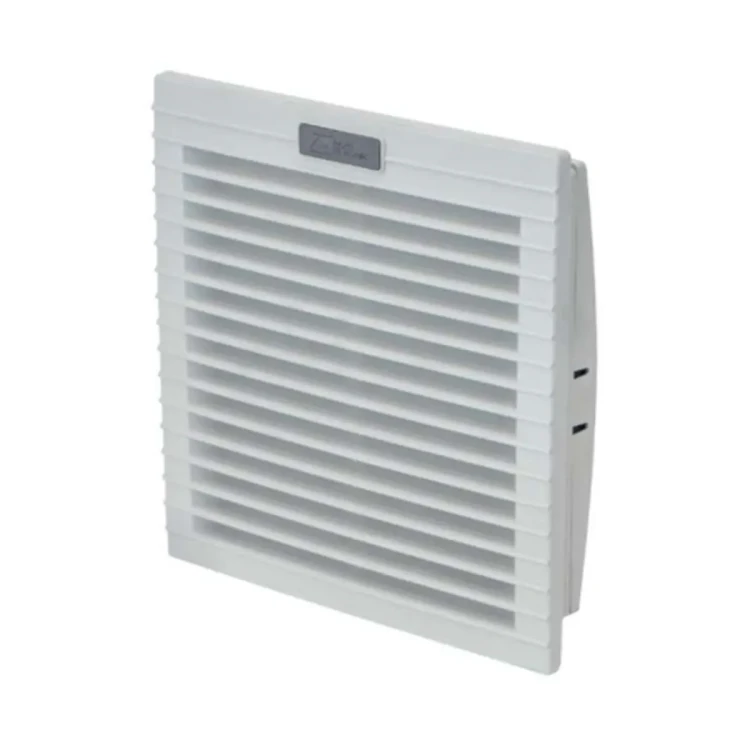

Wentylator filtrujący 230 V AC, 125 mᵌ/h, 250x250 mm, ATV4200

I-ALFAATV4200-000 to wentylator filtrujący (filter fan) z serii ATV 42 o wydajności 125 m³/h (przepływ swobodny), przeznaczony do wymuszonej wentylacji obudów. Model ATV4200 zasilany jest z AC 230 V (50/60 Hz), posiada odwracalny kierunek przepływu (ustawienie fabryczne: outside-in) oraz obudowę w kolorze RAL 7035. Dzięki montażowi fast clip-on i uszczelce foam seal gasket umożliwia szybki montaż w wycięciu drzwi/ściany obudowy.

Najważniejsze cechy

• Producent: Alfa Electric
• Kod produktu: I-ALFAATV4200-000
• Model: ATV4200
• Seria / rozmiar: ATV 42
• Typ: wentylator filtrujący (filter fan)
• Przepływ powietrza (free blow): 125 m³/h (135 m³/h)
• Przepływ powietrza z filtrem: 102 m³/h (112 m³/h)
• Zasilanie: AC 230 V, 50/60 Hz
• Pobór mocy: 22 W
• Pobór prądu: 0,14 A (0,12 A)
• Poziom hałasu: 43 dB(A) (49 dB(A))
• Stopień ochrony / klasa: IP54 / Class I
• Filtr (EN779): G3
• Łożyskowanie: ball
• Kierunek przepływu: reversible, default factory setting outside-in
• Połączenie elektryczne: 3-poles spring terminals
• Zabezpieczenie nadprądowe: impedance
• Cykl pracy: 100%
• Temperatura pracy: -10…+70°C
• Materiał: ABS UL94V-0, kolor RAL7035

Zastosowanie

I-ALFAATV4200-000 (ATV4200) służy do wymuszonej wentylacji obudów, zapewniając przepływ powietrza oraz filtrację zanieczyszczeń dzięki wkładowi G3 (EN779).

Funkcje i konstrukcja

• Odwracalny przepływ powietrza – możliwa zmiana kierunku; ustawienie fabryczne: outside-in.
• Trwałe łożyskowanie (ball) oraz deklarowana żywotność 50 000 h (przy 40°C).
• Uszczelka foam seal gasket wspierająca szczelność montażu.
• Zaciski sprężynowe 3-biegunowe ułatwiające podłączenie elektryczne.
• Zabezpieczenie nadprądowe: impedance.

Montaż

• Rodzaj montażu: fast clip-on
• Grubość ścianki: 1,2…2,4 mm

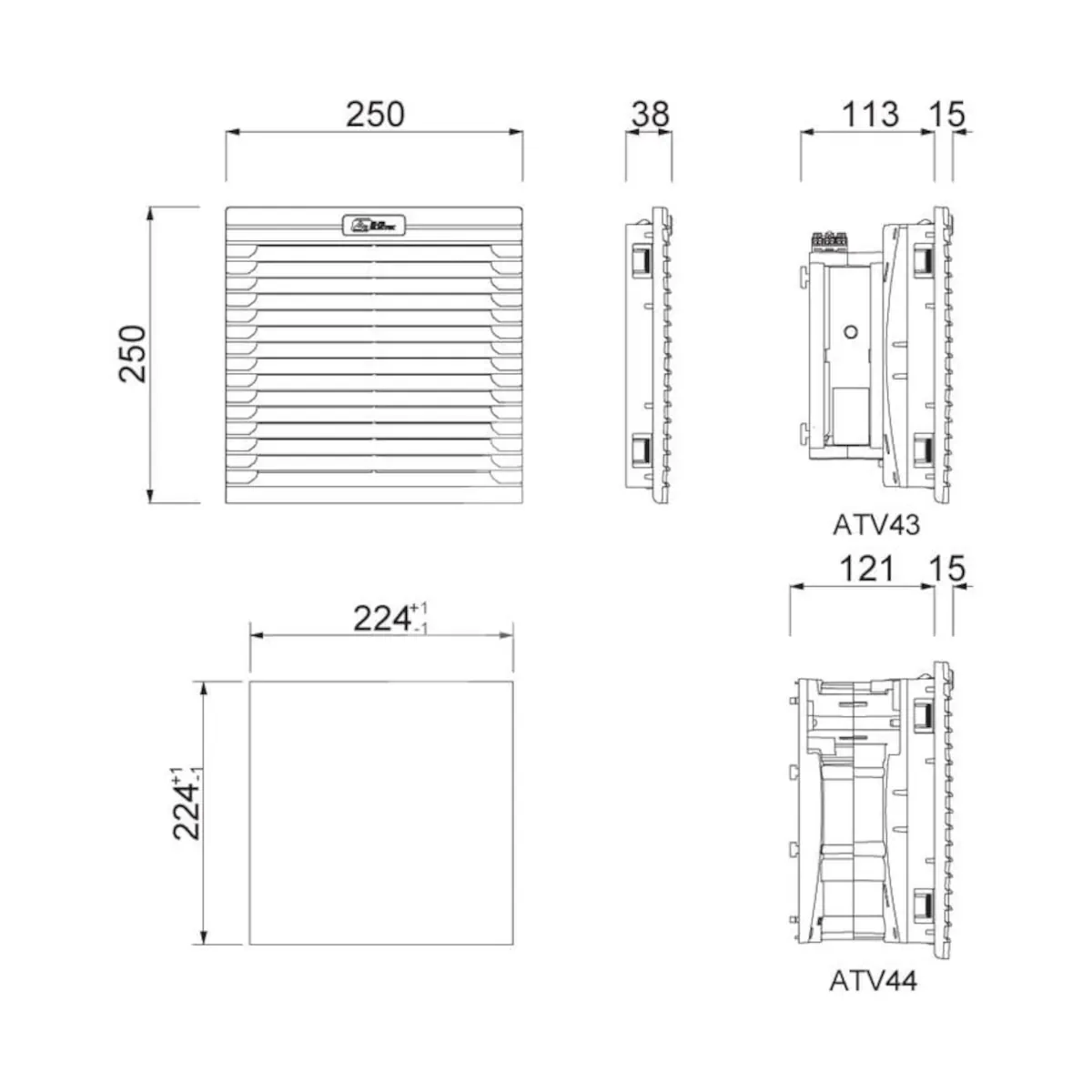

• Wymiary (H × W × D): 250 × 250 × 107 mm
• Wymiar wycięcia montażowego: 224 ±1 mm

Dane techniczne (ATV4200)

• Zasilanie: AC 230 V, 50/60 Hz
• Przepływ (free blow): 125 m³/h (135 m³/h)
• Przepływ z filtrem: 102 m³/h (112 m³/h)
• Pobór mocy: 22 W
• Pobór prądu: 0,14 A (0,12 A)
• Poziom hałasu: 43 dB(A) (49 dB(A))
• Stopień ochrony / klasa: IP54 / Class I
• Temperatura pracy: -10…+70°C
• Filtr (EN779): G3
• Żywotność (przy 40°C): 50 000 h
• Materiał / kolor: ABS UL94V-0, RAL7035
• Masa: 1,30 kg (1,50 kg)
• Wymiary opakowania (H × W × D): 270 × 270 × 165 mm
• Certyfikacja: CE

Akcesoria (opcjonalnie)

• Filter mat, standard type: ATVF4
• Filter mat, high efficiency: ATVF4X
• Thermostat 0–60°C, NO contact: THV2
• Fan speed controller: FSC
• Hood for IP55: CUFF20B

Podsumowanie

I-ALFAATV4200-000 (ATV4200) to solidny wentylator filtrujący 125 m³/h na AC 230 V, z obudową IP54, filtrem G3 oraz szybkim montażem fast clip-on. Odwracalny kierunek przepływu i standardowe wykonanie w RAL7035 sprawiają, że jest to praktyczne rozwiązanie do wentylacji obudów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest wentylatorem filtrującym z zasilaniem 230 V AC, 50/60 Hz. Podłączenie elektryczne należy wykonać wyłącznie zgodnie z parametrami podanymi w dokumentacji produktu.
• Przyłącze elektryczne: 3-biegunowe zaciski sprężynowe. Podłączenie należy wykonać w sposób prawidłowy i zgodny z przeznaczeniem urządzenia.
• Stopień ochrony obudowy: IP54 / Klasa I. Produkt należy stosować wyłącznie w warunkach odpowiadających deklarowanemu stopniowi ochrony.
• Dopuszczalna temperatura pracy: od -10°C do +70°C. Nie używać produktu poza wskazanym zakresem temperatur.
• Przepływ powietrza w modelu ATV4200 jest odwracalny; ustawienie fabryczne: przepływ z zewnątrz do wewnątrz. Przy montażu i uruchomieniu należy uwzględnić właściwy kierunek przepływu powietrza.
• Produkt przeznaczony do montażu z użyciem systemu fast clip oraz uszczelki piankowej. Montaż należy wykonać w sposób zapewniający prawidłowe osadzenie i szczelność.
• Obudowa wykonana z materiału ABS UL94 V-0. Produkt należy użytkować zgodnie z jego przeznaczeniem i warunkami określonymi w dokumentacji.
• Filtr: EN779 G3. Dla zachowania prawidłowej pracy urządzenia należy stosować odpowiedni wkład filtrujący przewidziany dla tego modelu.
• Nie wyrzucać produktu razem z odpadami komunalnymi. Po zakończeniu użytkowania należy przekazać go do odpowiedniego punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z obowiązującymi przepisami.

Pliki do pobrania:
I-ALFAATV4200-000 Karta katalogowa
