MXG461K15-1.5 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 1,5 [m3/h], przyłącza G1B / Rp½

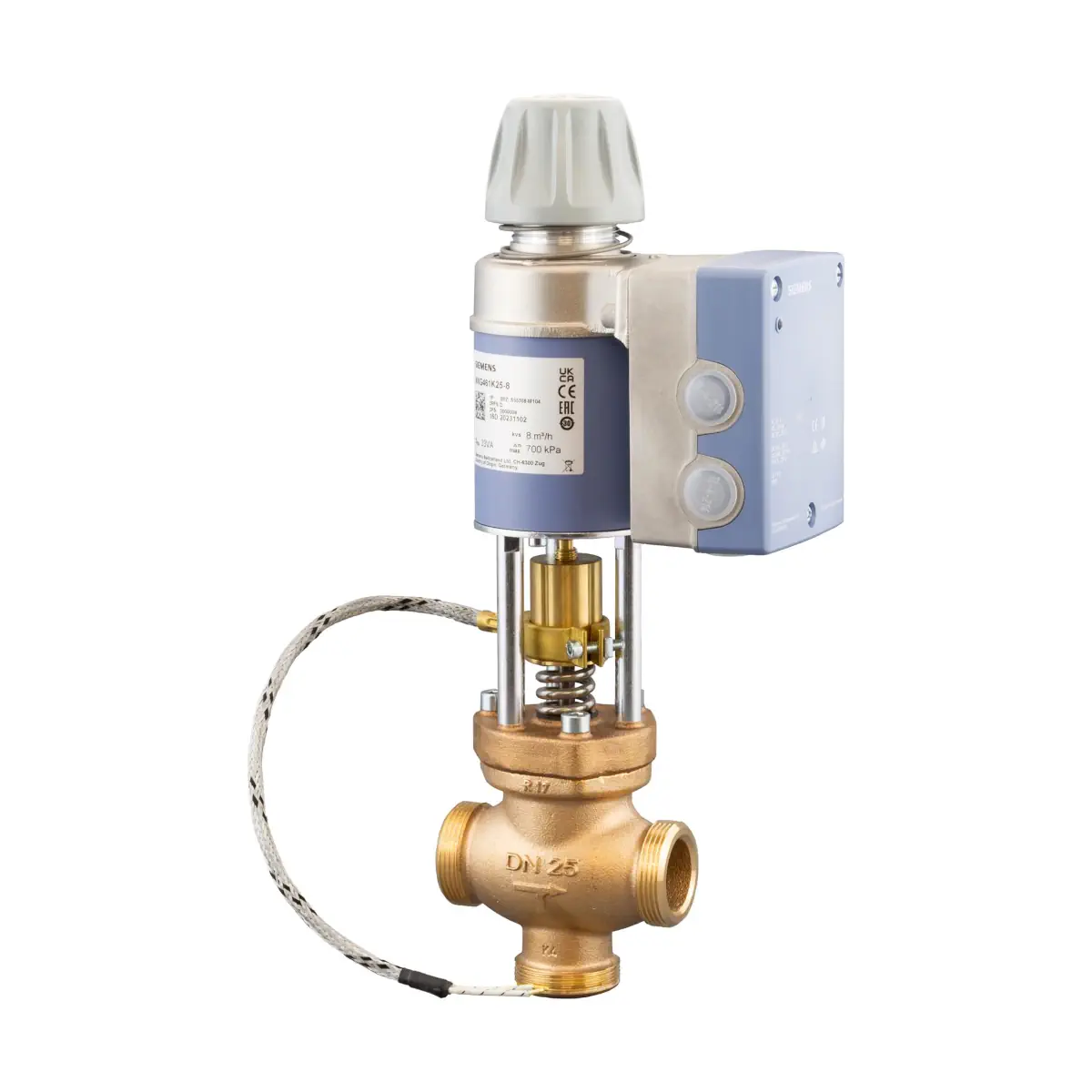

Siemens ACVATIX™ MXG461K15-1.5 to modulacyjny zawór regulacyjny PN 16 z siłownikiem magnetycznym i wbudowaną elektroniką do sterowania pozycją oraz sprzężenia zwrotnego, przeznaczony do układów wody chłodniczej. Zawór jest dostarczany jako 3-drogowy (mieszający), ale może pracować również jako 2-drogowy po zaślepieniu króćca B akcesoriami z zestawu. W stanie beznapięciowym tor regulacyjny A → AB jest zamknięty (sprężyna powrotna).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: MXG461K15-1.5
• Numer zamówieniowy: S55308-M101
• Typ: modulacyjny zawór regulacyjny z siłownikiem magnetycznym, PN 16
• Zastosowanie: modulacyjna regulacja w systemach wody chłodniczej
• Wielkość: DN 15
• kvs: 1,5 m³/h
• Pozycjonowanie: czas przestawienia < 2 s, rozdzielczość skoku 1 : 1000
• Charakterystyka zaworu: liniowa lub równoprocentowa (wybierana przełącznikiem DIL)
• Zasilanie: AC 24 V (SELV/PELV) lub DC 20…30 V
• Sygnał sterujący Y: DC 0/2…10 V lub DC 0/4…20 mA (wybierany)
• Wejście Phs: DC 0…20 V (phase-cut) dla sterowników Staefa
• Sprężyna powrotna: tak – A → AB zamknięte przy braku zasilania
• Sprzężenie zwrotne położenia U: DC 0/2…10 V lub DC 0/4…20 mA (zależnie od obciążenia)
• Zakres temperatur medium: -40…130°C
• Podgrzew trzpienia: fabrycznie zamontowany Z366 dla temp. medium < 0°C, AC/DC 24 V, 10 W
• W zestawie: komplet złączek (fittings)

Zastosowanie

MXG461K15-1.5 pracuje jako zawór mieszający (3-port) lub jako zawór 2-port. Zawór jest dostarczany jako 3-portowy, a przy pracy 2-portowej należy zamknąć króciec B za pomocą elementów dołączonych do zestawu (nakrętka mosiężna, pokrywa ze stali Cr-Ni, uszczelka płaska).

• Dopuszczalne media: woda chłodnicza, zimna woda, woda z dodatkiem środka przeciwzamarzaniowego (zalecane uzdatnianie wg VDI 2035)
• Uwaga aplikacyjna: zawór może być używany jako mieszający lub 2-portowy, nie jako rozdzielający (diverting) – należy przestrzegać kierunku przepływu

Funkcje i działanie

Sprężyna powrotna (fail-safe)

• W przypadku zaniku sygnału sterującego lub awarii zasilania, sprężyna automatycznie zamyka tor A → AB.
• Położenie bez zasilania: A → AB zamknięte.

Sterowanie modulacyjne i wybór charakterystyki

• Wejście Y: DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikiem DIL).
• Wejście Phs: DC 0…20 V (phase-cut), przeznaczone m.in. dla sterowników Staefa.
• Charakterystyka zaworu: wybór liniowa lub równoprocentowa przełącznikiem DIL.
• Zakres nastawy: przełączany 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA (DIL).

Sprzężenie zwrotne położenia U (feedback)

• Pomiar skoku: indukcyjny.
• Sygnał U: DC 0/2…10 V przy R_i > 500 Ω lub DC 0/4…20 mA przy R_i ≤ 500 Ω.
• Nieliniowość: ±3% wartości końcowej.

Wejście wymuszenia Z (forced control)

• Z niepodłączone: zawór podąża za sygnałem Y lub Phs.
• Z połączone z G: zawór otwiera w pełni tor A → AB.
• Z połączone z G0: zawór zamyka tor A → AB.
• Priorytety sygnałów: 1) pozycja pokrętła ręcznego Man/Off, 2) Z, 3) Phs, 4) Y.

Ręczne sterowanie i sygnalizacja LED

• Ręczne sterowanie: po wciśnięciu i obrocie pokrętła:
  • obrót zgodnie z ruchem wskazówek – mechaniczne otwarcie toru A → AB do ok. 80…90%,
  • obrót przeciwnie do ruchu wskazówek – wyłączenie siłownika i zamknięcie zaworu.
• Tryb automatyczny: pokrętło w pozycji Auto (zielona LED świeci).
• Wskaźniki LED: zielona (praca/kalibracja/tryb ręczny), czerwona (błąd kalibracji, błąd wewnętrzny, błąd zasilania).

Kalibracja

• Wymagana po wymianie modułu elektroniki lub po obróceniu siłownika o 180°.
• Kalibracja przez zmostkowanie styków w szczelinie kalibracyjnej (przy pokrętle w pozycji Auto); zawór przejeżdża pełny skok i zapamiętuje pozycje krańcowe.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ±20% (SELV) lub DC 20…30 V.
• Zalecane połączenie: 4-przewodowe; przy zasilaniu DC połączenie 4-przewodowe jest wymagane.
• Przepusty kablowe: 2 × Ø 20,5 mm (dla M20).
• Zaciski: śrubowe do przewodów do 4 mm²; minimalny przekrój żyły 0,75 mm².
• Oznaczenia zacisków: G0, G, Y, M, U, Z, Phs/Phs.
• Maks. długość kabla (połączenie 4-przewodowe): 60 m (1,5 mm²), 100 m (2,5 mm²), 160 m (4,0 mm²).
• Przewód sygnału pozycjonującego (Cu 1,5 mm²): dopuszczalnie do 200 m.

Dane techniczne

• DN: 15
• kvs: 1,5 m³/h
• PN: 16 (PN 16 wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Δp_max (tor A → AB): 1000 kPa
• Δp_s (ciśnienie domknięcia przy pracy 2-port): 1000 kPa
• Szczelność (Δp = 100 kPa): A → AB maks. 0,05% kvs; B → AB < 0,2% kvs (zależnie od warunków pracy)
• Temperatura medium: -40…130°C
• Podgrzew trzpienia: Z366, AC/DC 24 V, 10 W (stosować przy temp. medium < 0°C)
• Pozycjonowanie: czas < 2 s, rozdzielczość 1 : 1000
• Tryb pracy: modulacyjny
• Pozycja bez zasilania: A → AB zamknięte
• Montaż: pionowo do poziomo
• Stopień ochrony obudowy (pionowo do poziomo): IP31
• Pobór mocy (standby): < 1 W (zawór zamknięty)
• Prąd przy DC 24 V: 0,5 A / 4 A (maks.)
• Materiały: korpus (kołnierz pokrywy) CC499K lub CC470K (czerwony mosiądz); gniazdo/grzyb Cr-Ni; uszczelnienie trzpienia EPDM (O-ring); złączki brąz/mosiądz

Montaż i wskazówki instalacyjne

• Zalecany filtr/strainer przed zaworem w celu zwiększenia niezawodności pracy.
• Zawór ma powierzchnie płaskie – uszczelnianie przy użyciu dołączonych uszczelek.
• Nie stosować pakuł (hemp) do uszczelniania gwintów korpusu zaworu.
• Nie zabudowywać siłownika izolacją termiczną.
• Przy temp. medium < 0°C wymagana jest izolacja zamkniętokomórkowa, starannie dopasowana, aby ograniczyć tworzenie lodu.
• Przy temp. medium -20°C i niższej izolacja termiczna jest wymagana.

Wymiary i przyłącza

• DN: 15
• Gwint zewnętrzny: G 1 B
• Gwint wewnętrzny: Rp 1/2
• L1: 80 mm
• L2: 42,5 mm
• L3 (przy pracy jako 2-port): 50 mm
• H: 340 mm
• E: 80 mm
• F: 115 mm
• Masa (z opakowaniem): 7,3 kg

Dostawa

• Zawór i siłownik magnetyczny stanowią jedną, nierozłączną jednostkę konstrukcyjną.
• Z366 (podgrzew trzpienia) jest zawsze fabrycznie zamontowany i znajduje się w komplecie.
• W zestawie znajdują się złączki (bronze/brass fittings).
• Do pracy jako zawór 2-portowy: akcesoria do zamknięcia króćca B (nakrętka mosiężna, pokrywa Cr-Ni, uszczelka płaska).

Podsumowanie

Siemens MXG461K15-1.5 to szybki i precyzyjny zawór modulacyjny DN 15 (kvs 1,5) z magnetycznym siłownikiem, zasilaniem AC 24 V / DC 20…30 V, obsługą sygnałów 0/2…10 V oraz 0/4…20 mA (a także Phs 0…20 V), wyborem charakterystyki oraz sprężyną powrotną zapewniającą zamknięcie A → AB po zaniku zasilania. Fabryczny podgrzew trzpienia Z366 i dopuszczenie temperatur medium do -40°C czynią go rozwiązaniem szczególnie przydatnym w instalacjach chłodniczych.
