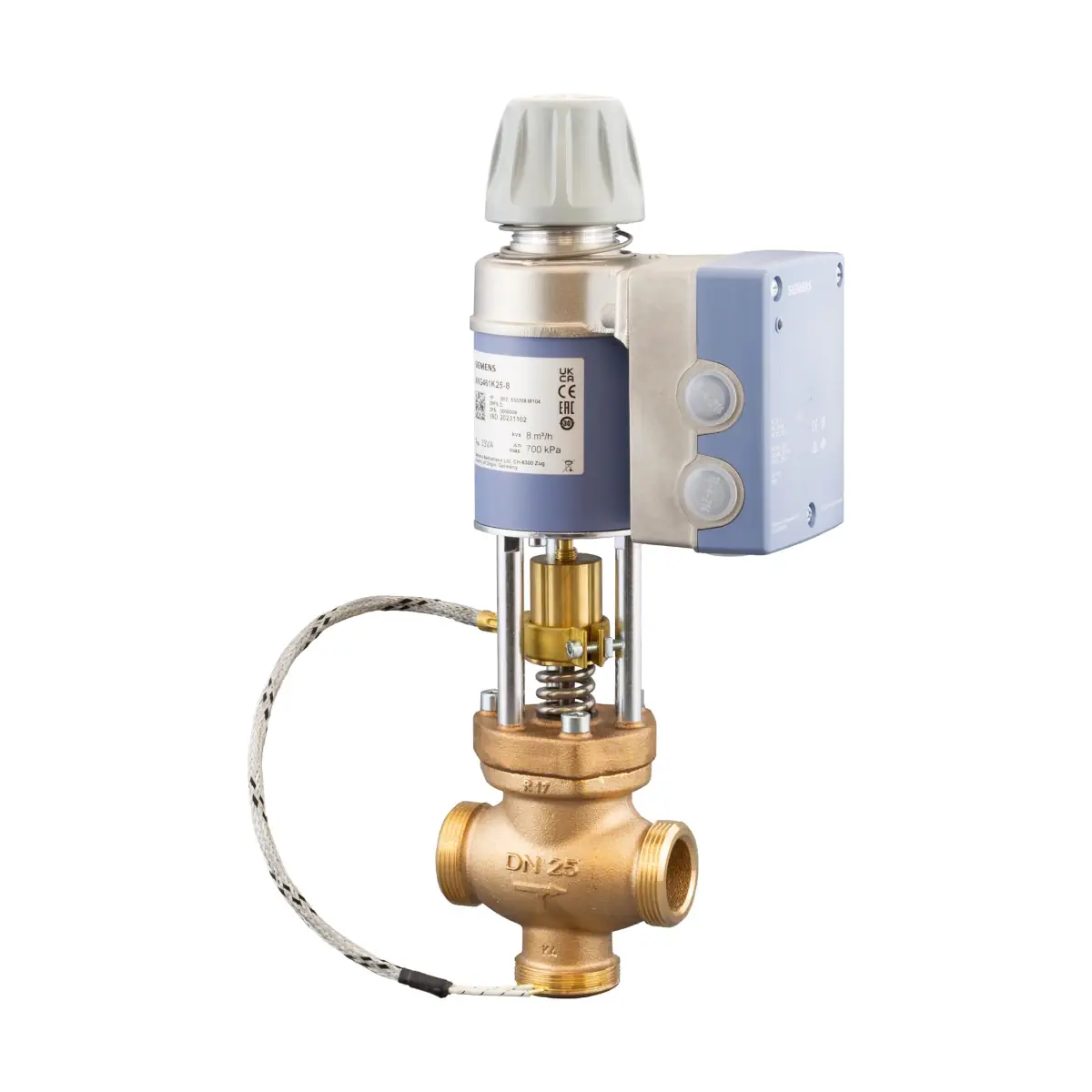

MXG461K15-3 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 3 [m3/h], przyłącza G1B / Rp½

MXG461K15-3 to modulacyjny zawór regulacyjny ACVATIX™ z aktuatoraem magnetycznym (PN 16), przeznaczony do układów wody chłodzącej. Zawór dostarczany jest jako 3-drogowy (mieszający), ale może pracować również jako 2-drogowy (po zaślepieniu króćca B elementami dostarczonymi w komplecie). W przypadku zaniku zasilania lub sygnału sterującego, dzięki funkcji powrotu sprężynowego zawór zamyka tor regulacyjny A → AB. Krótki czas przestawienia (< 2 s), wysoka rozdzielczość (1 : 1000) oraz duża zakresowość czynią go odpowiednim do szybkiej i precyzyjnej regulacji przepływu w instalacjach chłodniczych.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461K15-3
• Typ: modulacyjny zawór regulacyjny z siłownikiem magnetycznym (zintegrowany z korpusem)
• Zastosowanie: systemy wody chłodzącej
• Wykonanie: zawór 3-drogowy (mieszający) z możliwością użycia jako 2-drogowy
• DN: 15
• Kvs: 3 m³/h
• PN: 16
• Δp_max (A → AB): 1000 kPa
• Δp_s (ciśnienie odcięcia, jako 2-port): 1000 kPa
• Zasilanie: AC 24 V ±20% (SELV) lub DC 20…30 V
• Sygnał sterujący Y (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Wejście Phs: DC 0…20 V (sygnał fazowy „phase-cut”)
• Czas pozycjonowania: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu (wybierana): liniowa lub równoprocentowa
• Pozycja po zaniku zasilania: A → AB zamknięte (powrót sprężynowy)
• Grzałka trzpienia: fabrycznie zamontowana, AC/DC 24 V, 10 W (do pracy przy medium < 0°C)
• Wskaźniki stanu: diody LED widoczne z zewnątrz
• Sprzężenie zwrotne położenia U: pomiar indukcyjny skoku (sygnał napięciowy lub prądowy zależnie od obciążenia)

Zastosowanie

MXG461K15-3 jest przeznaczony do modulacyjnej regulacji przepływu w układach wody chłodzącej / zimnej, także z dodatkiem antyzamarzaniowym (zalecane uzdatnianie wody zgodnie z VDI 2035).

• Medium: woda chłodząca, woda zimna, woda z dodatkiem antyzamarzaniowym
• Zakres temperatury medium: -40…130°C
• Praca poniżej 0°C: grzałkę trzpienia należy włączyć

Funkcje i działanie

Powrót sprężynowy (failsafe)

• W przypadku przerwy w sygnale pozycjonującym lub zaniku zasilania, sprężyna automatycznie zamyka tor A → AB.

Ręczne sterowanie

• Po naciśnięciu i obrocie pokrętła ręcznego:
  • zgodnie z ruchem wskazówek zegara (CW): mechaniczne otwarcie toru A → AB do ok. 80…90%,
  • przeciwnie do ruchu wskazówek zegara (CCW): wyłączenie siłownika i zamknięcie zaworu.
• W trybie ręcznym sygnały Z, Y oraz Phs nie wpływają na siłownik (zielona LED miga).
• Aby wrócić do automatyki, pokrętło należy ustawić w pozycji Auto (zielona LED świeci światłem ciągłym).

Wymuszenie (wejście Z)

• Z niepodłączone: zawór pracuje zgodnie z sygnałem Y lub Phs.
• Z połączone z G: zawór w pełni otwiera tor A → AB.
• Z połączone z G0: zawór zamyka tor A → AB.

Wybór charakterystyki i zakresu sygnału (DIL)

• Y: V / mA: wybór sterowania napięciowego lub prądowego.
• Zakres Y i U: 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA.
• Charakterystyka zaworu: liniowa (ustawienie fabryczne) lub równoprocentowa.

Kalibracja

• Wymagana po wymianie modułu elektroniki lub po obróceniu siłownika o 180°.
• Kalibrację uruchamia się przez zwarcie styków w szczelinie kalibracyjnej (przy ustawieniu pokrętła na Auto); zawór przejeżdża pełny skok i zapamiętuje pozycje krańcowe.

Podłączenie elektryczne i sygnały

• Zasilanie: AC 24 V ±20% (SELV) lub DC 20…30 V
• Wejście Y: DC 0/2…10 V lub DC 0/4…20 mA (wybierane)
• Wejście Phs: DC 0…20 V (galwanicznie odseparowane, zamienne wejścia Phs)
• Wyjście U (sprzężenie zwrotne):
  • DC 0/2…10 V przy R_i > 500 Ω,
  • DC 0/4…20 mA przy R_i ≤ 500 Ω.
• Przyłącza kablowe: 2 × Ø 20,5 mm (dla M20)
• Zaciski: śrubowe, dla przewodów do 4 mm²
• Minimalny przekrój przewodu: 0,75 mm²
• Rekomendacja: połączenie 4-przewodowe (dla zasilania DC – wymagane)

Dane techniczne (MXG461K15-3)

• Numer zamówieniowy: S55308-M102
• DN: 15
• Kvs: 3 m³/h
• PN (klasa): PN 16 (EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Δp_max: 1000 kPa
• Δp_s (close off, jako 2-port): 1000 kPa
• Pozycja beznapięciowa: A → AB zamknięte
• Tryb pracy: modulacyjny
• Czas pozycjonowania: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Nieliniowość pomiaru skoku: ±3% wartości końcowej
• Upływność przy Δp = 100 kPa: A → AB max. 0,05% Kvs; B → AB < 0,2% Kvs (zależnie od warunków pracy)
• Stopień ochrony obudowy (montaż pion–poziom): IP31
• Dopuszczalna pozycja montażu: od pionowej do poziomej
• Materiał korpusu / kołnierza: CC499K lub CC470K (czerwony mosiądz)
• Gniazdo / grzyb: stal Cr-Ni
• Uszczelnienie trzpienia: EPDM (O-ring)
• Złączki: brąz / mosiądz
• Grzałka trzpienia (fabrycznie): AC/DC 24 V, 10 W

Okablowanie – obciążalność i długość przewodów (dla MXG461K15-3)

• S_NA (znamionowa moc pozorna): 33 VA
• P_med (typowy pobór mocy w aplikacji): 15 W
• S_TR (min. moc transformatora): ≥ 50 VA
• P_TR (min. moc zasilacza DC): ≥ 50 W
• I_F (min. bezpiecznik zwłoczny): 3,15 A
• Maks. długość przewodu L (połączenie 4-przewodowe):
  • 1,5 mm²: 60 m
  • 2,5 mm²: 100 m
  • 4,0 mm²: 160 m
• Maks. długość osobnego przewodu sygnałowego 1,5 mm² (miedź): 200 m

Wymiary i przyłącza

• Gwint zewnętrzny: G 1 B
• Gwint wewnętrzny: Rp 1/2
• L1: 80 mm
• L2: 42,5 mm
• L3 (jako 2-port): 50 mm
• H: 340 mm
• E: 80 mm
• F: 115 mm
• Masa: 7,3 kg (z opakowaniem)

Dostawa i wyposażenie

• Zawór i siłownik magnetyczny stanowią jedną, nierozłączną jednostkę konstrukcyjną.
• Grzałka trzpienia Z366 jest w komplecie i jest fabrycznie zamontowana.
• Złączki (brąz/mosiądz) są w komplecie.
• Do pracy jako zawór 2-drogowy dołączone są akcesoria do zaślepienia króćca B (nakrętka mosiężna, pokrywa ze stali Cr-Ni oraz płaska uszczelka).

Montaż i ważne uwagi instalacyjne

• Zawór może być stosowany wyłącznie jako mieszający lub 2-port (nie jako rozdzielający); należy zachować kierunek przepływu.
• Zalecany jest montaż filtra/strenera przed zaworem.
• Korpus jest płasko uszczelniany – uszczelnianie z użyciem dostarczonych uszczelek.
• Nie stosować pakuł (hemp) do uszczelniania gwintów korpusu.
• Siłownik nie może być zamykany w izolacji termicznej.
• Przy temperaturach medium < 0°C wymagana jest izolacja zamkniętokomórkowa, starannie połączona, aby ograniczyć tworzenie się lodu.
• Przy temperaturach medium ≤ -20°C izolacja termiczna jest wymagana.

Podsumowanie

Siemens MXG461K15-3 to szybki, precyzyjny zawór modulacyjny PN 16 (DN 15, Kvs 3 m³/h) z aktuatorom magnetycznym, przeznaczony do regulacji w układach wody chłodzącej. Zasilanie AC/DC 24 V, wybieralne wejścia 0/2…10 V lub 0/4…20 mA (oraz Phs 0…20 V), sprzężenie zwrotne położenia oraz powrót sprężynowy (A → AB zamknięte) zapewniają bezpieczną i stabilną pracę. Dodatkowo, fabrycznie zamontowana grzałka trzpienia 10 W umożliwia zastosowania z medium poniżej 0°C.
