MXG461K40-20 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN40, kvs 20 [m3/h], przyłącza G2¼B / Rp1½

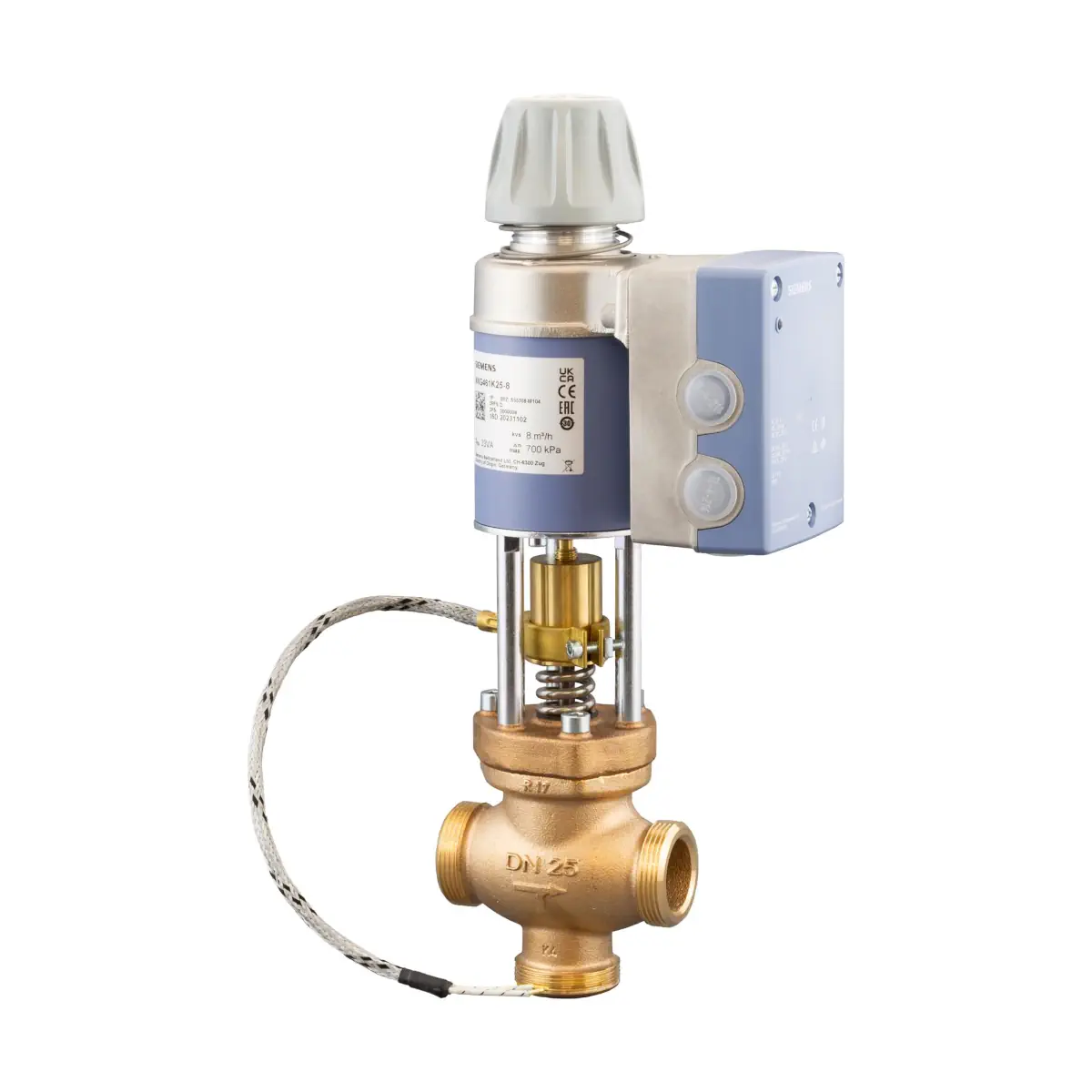

Siemens MXG461K40-20 to modulacyjny zawór regulacyjny PN 16 z serii ACVATIX™, wyposażony w magnetyczny siłownik z wbudowaną elektroniką sterowania pozycją oraz sprzężeniem zwrotnym. Zawór jest przeznaczony do układów wody chłodzącej i może pracować jako zawór mieszający (3-drogowy) lub 2-drogowy. W stanie beznapięciowym (awaria zasilania / brak sygnału) sprężyna powrotna zamyka tor regulacyjny A → AB.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461K40-20
• Numer katalogowy (order number): S55308-M106
• Typ: modulacyjny zawór regulacyjny z magnetycznym siłownikiem, PN 16
• Zastosowanie: systemy wody chłodzącej
• DN: 40
• k_vs: 20 m³/h
• Zakres temperatury medium: -40…130 °C
• Krótki czas pozycjonowania: < 2 s
• Wysoka rozdzielczość skoku: 1 : 1000
• Wybór charakterystyki zaworu: liniowa lub równoprocentowa (equal-percentage) – przełączana
• Zasilanie: AC 24 V lub DC 24 V (AC 24 V ±20%; DC 20…30 V)
• Sygnały wejściowe (wybieralne): DC 0/2…10 V lub DC 0/4…20 mA
• Wejście fazowe Phs: DC 0…20 V (phase-cut) dla regulatorów Staefa
• Sprzężenie zwrotne położenia U: DC 0/2…10 V lub DC 0/4…20 mA (w zależności od obciążenia)
• Indykacja stanu: dioda LED widoczna z zewnątrz
• Funkcja bezpieczeństwa: sprężyna powrotna – A → AB zamknięte po zaniku zasilania
• Stopień ochrony obudowy (od pionu do poziomu): IP31
• W zestawie: element grzejny trzpienia (pre-mounted) oraz złączki

Zastosowanie

MXG461K40-20 jest przeznaczony do modulacyjnej regulacji przepływu w instalacjach wody chłodzącej dzięki bardzo krótkim czasom przestawienia, wysokiej rozdzielczości i dużej zakresowości. Zawór dostarczany jest jako 3-drogowy (mieszający), ale może być również użyty jako 2-drogowy.

Praca jako zawór 2-drogowy

Przy zastosowaniu jako zawór 2-drogowy należy zaślepić port B przy użyciu akcesoriów dostarczonych z zaworem: nakrętki mosiężnej, pokrywy ze stali Cr-Ni oraz płaskiej uszczelki.

Funkcje i działanie

Sprężyna powrotna (fail-safe)

• W przypadku przerwania sygnału pozycjonującego lub zaniku zasilania sprężyna automatycznie zamyka tor A → AB.

Ręczne sterowanie (hand wheel)

• Wciśnij i obróć pokrętło:
• zgodnie z ruchem wskazówek zegara (CW): mechaniczne otwarcie toru A → AB do ok. 80…90%,
• przeciwnie do ruchu wskazówek zegara (CCW): wyłączenie siłownika i zamknięcie zaworu.
• Podczas ręcznego przestawiania nie działają: sygnał wymuszenia Z, sygnał Y ani sygnał fazowy Phs (zielona LED miga).
• Do pracy automatycznej pokrętło musi być ustawione w pozycji Auto (zielona LED świeci).

Wymuszenie położenia (wejście Z)

• Z niepodłączone: zawór podąża za sygnałem Y lub Phs.
• Z podłączone do G: pełne otwarcie toru A → AB.
• Z podłączone do G0: zamknięcie toru A → AB.
• Priorytety sygnałów: 1) pozycja pokrętła (Man/Off), 2) Z, 3) Phs, 4) Y.

Autokalibracja

• W przypadku wymiany modułu elektroniki lub obrócenia siłownika o 180° wymagana jest rekalibracja.
• Kalibrację wykonuje się przez zmostkowanie styków za szczeliną kalibracyjną (śrubokrętem), przy pokrętle w pozycji Auto.
• Podczas kalibracji zielona LED miga przez ok. 10 s, a zawór przejeżdża pełny skok, zapamiętując położenia krańcowe.

Sygnalizacja LED

• Zielona LED – świeci: tryb regulacji, praca normalna.
• Zielona LED – miga: kalibracja lub praca ręczna (Man/Off).
• Czerwona LED – świeci: błąd kalibracji (wymagana rekalibracja) lub błąd wewnętrzny (wymiana modułu elektroniki).
• Czerwona LED – miga: błąd zasilania (poza zakresem częstotliwości/napięcia) lub nieprawidłowa polaryzacja zasilania DC.
• LED zgaszone: brak zasilania lub uszkodzenie elektroniki.

Sygnały sterujące i sprzężenie zwrotne

• Sygnał pozycjonujący Y: DC 0/2…10 V lub DC 0/4…20 mA (wybierane przełącznikiem DIL).
• Phs (phase-cut): DC 0…20 V, wejście wymienne i galwanicznie odseparowane.
• Sprzężenie zwrotne U:
  • Ri > 500 Ω: sygnał napięciowy DC 0/2…10 V,
  • Ri ≤ 500 Ω: sygnał prądowy DC 0/4…20 mA.
• Pomiar skoku: indukcyjny; nieliniowość: ±3% wartości końcowej.

Dane techniczne

• PN: 16 (PN 16 wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• DN / k_vs: DN 40 / 20 m³/h
• Temperatura medium: -40…130 °C
• Dopuszczalne media: woda chłodząca, woda zimna, woda z dodatkiem środka przeciw zamarzaniu (zalecane uzdatnianie wg VDI 2035)
• Charakterystyka zaworu: równoprocentowa (equal-percentage, ngl = 3 wg VDI/VDE 2173) lub liniowa (optymalizowana w pobliżu domknięcia)
• Tryb pracy: modulacyjny
• Pozycja po zaniku zasilania: A → AB zamknięte
• Czas pozycjonowania: < 2 s
• Stopień ochrony (od pionu do poziomu): IP31

Zasilanie i podłączenie elektryczne

• Zasilanie AC: AC 24 V ±20% (SELV), 45…65 Hz
• Zasilanie DC: DC 20…30 V
• Pobór mocy (standby): < 1 W (zawór zamknięty)
• Pobór prądu przy DC 24 V: 0,5 A / 4 A (maks.)
• Dławnice kablowe: 2 × Ø 20,5 mm (pod M20)
• Zaciski: śrubowe, dla przewodów do 4 mm²
• Minimalny przekrój przewodu: 0,75 mm²
• Rekomendowany sposób podłączenia: połączenie 4-przewodowe (przy zasilaniu DC wymagane)

Wskazówki montażowe i instalacyjne

• Zawór może pracować tylko jako mieszający lub 2-drogowy (nie jako rozdzielający); należy przestrzegać kierunku przepływu.
• Zalecany jest montaż filtra/siatki przed zaworem (zwiększa niezawodność).
• Zawór jest płaskouszczelkowy – uszczelnianie z użyciem dostarczonych uszczelek.
• Nie stosować pakuł (hemp) do uszczelniania gwintów korpusu.
• Siłownik nie może być zamknięty w izolacji termicznej.
• Dla temperatur medium < 0 °C wymagana jest izolacja zamkniętokomórkowa, starannie klejona, aby ograniczyć oblodzenie.
• Przy temperaturach medium -20 °C i niższych izolacja termiczna musi być zainstalowana.

Wymiary i masa

• DN: 40
• Gwint zewnętrzny: G 2¼ B
• Długości: L1 = 140 mm, L2 = 80,5 mm, L3 = 93 mm (L3 przy pracy jako zawór 2-drogowy)
• Wysokość: H = 401 mm
• Wymiary montażowe: E = 100 mm, F = 125 mm
• Masa: 14,6 kg (z opakowaniem)

Dostawa i wyposażenie

• Zawór i siłownik stanowią nierozłączną jednostkę konstrukcyjną.
• W komplecie: element grzejny trzpienia Z366 (fabrycznie zamontowany) do pracy przy temperaturach medium < 0 °C, zasilanie AC/DC 24 V, moc 10 W.
• W komplecie: złączki (brass/bronze fittings).

Podsumowanie

Siemens MXG461K40-20 to szybki, precyzyjny zawór regulacyjny z magnetycznym siłownikiem do modulacyjnego sterowania w instalacjach wody chłodzącej. Oferuje czas przestawienia < 2 s, rozdzielczość 1:1000, wybór charakterystyki (liniowa lub równoprocentowa), sprężynę powrotną zamykającą A → AB po zaniku zasilania oraz dokładne sprzężenie zwrotne położenia dzięki indukcyjnemu pomiarowi skoku. Fabrycznie zamontowany podgrzewacz trzpienia Z366 ułatwia pracę w aplikacjach z temperaturami medium poniżej 0°C.

Pliki do pobrania:
MXG461K40-20 Karta katalogowa
MXG461K40-20 Instrukcja montażu
