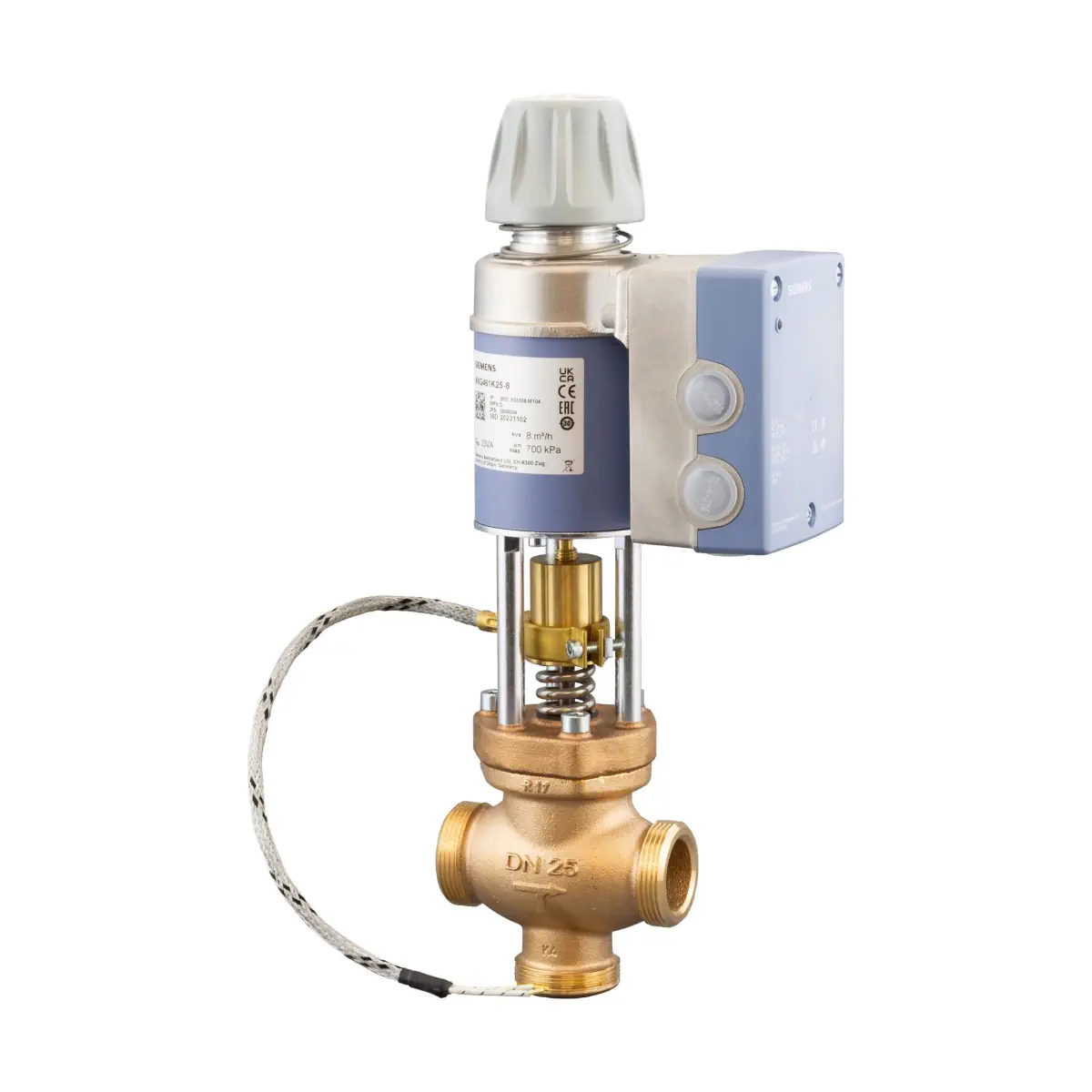

MXG461K25-8 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN25, kvs 8 [m3/h], przyłącza G1½B / Rp1

Siemens ACVATIX™ MXG461K25-8 to modulacyjny zawór regulacyjny PN 16 z magnetycznym siłownikiem i zintegrowaną elektroniką do sterowania pozycją oraz sprzężenia zwrotnego, przeznaczony do precyzyjnej regulacji w układach wody lodowej / chłodzącej. Zawór pracuje jako 3-drogowy mieszający lub może być użyty jako 2-drogowy (po zaślepieniu portu B). W przypadku braku zasilania tor regulacji A → AB jest zamykany sprężyną powrotną.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: MXG461K25-8
• Typ: modulacyjny zawór regulacyjny z siłownikiem magnetycznym (zintegrowana jednostka – nierozłączna)
• Zastosowanie: systemy wody chłodzącej / lodowej
• PN: 16
• DN: 25
• k_vs: 8 m³/h
• Szybkie pozycjonowanie: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Wybór charakterystyki: liniowa lub stałoprocentowa (equal-percentage) – przełącznikiem DIL
• Sprężyna powrotna: tor A → AB zamknięty po zaniku zasilania
• Dopuszczalna temperatura medium: -40…130°C
• Wbudowane ogrzewanie trzpienia: Z366, fabrycznie zamontowane (AC/DC 24 V, 10 W) – do pracy przy medium < 0°C
• Sygnały wejściowe: DC 0/2…10 V lub DC 0/4…20 mA (wybierane); dodatkowo wejście DC 0…20 V Phs (phase-cut) dla regulatorów Staefa
• Wyjście sprzężenia zwrotnego U: dokładny pomiar indukcyjny skoku; DC 0/2…10 V lub DC 0/4…20 mA (zależnie od obciążenia)
• Sygnalizacja stanu: LED widoczna z zewnątrz
• Stopień ochrony obudowy: IP31 (od pionu do poziomu)
• Złączki: w komplecie

Zastosowanie

MXG461K25-8 jest zaworem mieszającym (3-drogowym) lub może pracować jako zawór 2-drogowy. Krótki czas pozycjonowania, wysoka rozdzielczość i duża zakresowość czynią go odpowiednim do modulacyjnej regulacji w instalacjach chłodniczych.

Praca jako zawór 2-drogowy

Zawór dostarczany jest jako 3-drogowy. Przy zastosowaniu jako 2-drogowy należy zaślepić port B elementami dostarczonymi w komplecie: nakrętka mosiężna, pokrywa ze stali Cr-Ni oraz płaska uszczelka.

Funkcje i działanie

Funkcja sprężyny powrotnej (fail-safe)

• W przypadku przerwania sygnału pozycjonującego lub zaniku zasilania sprężyna powrotna automatycznie zamyka tor A → AB.
• Pozycja po zaniku zasilania: A → AB zamknięte.

Ręczne sterowanie

• Ręczne sterowanie odbywa się przez wciśnięcie i obrót pokrętła.
• Obrót zgodnie z ruchem wskazówek zegara (CW): mechaniczne otwarcie toru A → AB do ok. 80…90%.
• Obrót przeciwnie do ruchu wskazówek zegara (CCW): siłownik zostaje wyłączony, zawór zamknięty.
• Po użyciu pokrętła sygnały sterujące (Z, Y oraz Phs) nie działają; zielona LED miga.
• Aby wrócić do automatyki, pokrętło należy ustawić w pozycji Auto (zielona LED świeci).

Sygnały sterujące, priorytety i sprzężenie zwrotne

• Wejście pozycjonujące Y: DC 0/2…10 V lub DC 0/4…20 mA (wybierane przełącznikiem DIL).
• Wejście Phs: DC 0…20 V (phase-cut), dla regulatorów Staefa.
• Wejście wymuszenia Z (forced control):
  • Z niepodłączone: zawór podąża za sygnałem Y lub Phs.
  • Z połączone z G: pełne otwarcie toru A → AB.
  • Z połączone z G0: zamknięcie toru A → AB.
• Priorytet sygnałów: 1) pozycja pokrętła (Man/Off) → 2) Z → 3) Phs → 4) Y.
• Wyjście U (sprzężenie zwrotne położenia):
  • Ri > 500 Ω: sygnał napięciowy DC 0/2…10 V,
  • Ri ≤ 500 Ω: sygnał prądowy DC 0/4…20 mA.

Kalibracja

• Jeżeli wymieniono moduł elektroniki lub obrócono siłownik o 180°, elektronikę zaworu należy skalibrować (pokrętło w pozycji Auto).
• Kalibrację wykonuje się przez zmostkowanie styków za szczeliną kalibracyjną (np. śrubokrętem) – zawór przejedzie pełny skok i zapisze położenia krańcowe.
• Podczas kalibracji zielona LED miga przez ok. 10 s.

Wskaźniki LED (stan pracy)

• Zielona LED – świeci: praca w trybie regulacji, stan prawidłowy.
• Zielona LED – miga: kalibracja lub praca ręczna (pokrętło w Man/Off).
• Czerwona LED – świeci: błąd kalibracji (wymagana ponowna kalibracja) lub błąd wewnętrzny (wymiana modułu elektroniki).
• Czerwona LED – miga: błąd zasilania (poza zakresem częstotliwości/napięcia) lub nieprawidłowa polaryzacja zasilania DC.
• Brak świecenia: brak zasilania lub uszkodzenie elektroniki.

Dane techniczne (MXG461K25-8)

• Numer zamówieniowy: S55308-M104
• DN: 25
• k_vs: 8 m³/h
• Δp_max: 700 kPa
• Δp_s (close-off, jako 2-drogowy): 700 kPa
• PN: 16 (EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Tryb pracy: modulacyjny
• Czas pozycjonowania: < 2 s
• Położenie bez zasilania: A → AB zamknięte
• Medium: woda chłodząca, woda zimna, woda z dodatkiem środka przeciw zamarzaniu (zalecane uzdatnianie wody wg VDI 2035)
• Temperatura medium: -40…130°C (przy < 0°C wymagane włączenie grzałki trzpienia Z366)
• Charakterystyka zaworu: stałoprocentowa (ngl = 3 wg VDI/VDE 2173) lub liniowa (optymalizowana w pobliżu domknięcia) – wybierana
• Szczelność (Δp = 100 kPa): A → AB max. 0,05% k_vs; B → AB < 0,2% k_vs (zależnie od warunków pracy)
• Pomiar skoku: indukcyjny
• Nieliniowość: ±3% wartości końcowej
• Pozycja montażowa: od pionu do poziomu

Zasilanie i sygnały elektryczne

• Zasilanie: AC 24 V ±20% (SELV) / 45…65 Hz lub DC 20…30 V
• Pobór mocy (typowo, standby): < 1 W (zawór zamknięty)
• Sygnał Y: DC 0/2…10 V lub DC 0/4…20 mA
• Sygnał Phs: DC 0…20 V (phase-cut), galwanicznie izolowany
• Zaciski przyłączeniowe: śrubowe (dla przewodów do 4 mm²)
• Minimalny przekrój żyły: 0,75 mm²
• Dławnice / wejścia kablowe: 2 × Ø 20,5 mm (pod M20)
• Zalecane okablowanie: połączenie 4-przewodowe (dla zasilania DC – wymagane)

Parametry przyłączenia (4-przewodowe) dla MXG461K25-8

• S_NA (znamionowa moc pozorna): 33 VA
• P_MED (typowy pobór w aplikacji): 15 W
• S_TR (min. moc transformatora): ≥ 50 VA
• P_TR (min. moc zasilacza DC): ≥ 50 W
• I_F (min. bezpiecznik zwłoczny): 3,15 A
• Maks. długość kabla L (4-żyłowo): 60 m (1,5 mm²) / 100 m (2,5 mm²) / 160 m (4,0 mm²)
• Maks. długość osobnej żyły sygnału pozycjonującego (Cu 1,5 mm²): 200 m

Materiały

• Korpus zaworu / kołnierz osłonowy: CC499K (CuSn5Zn5Pb2-C) lub CC470K (CuSn4Zn2PS-C), mosiądz czerwony
• Gniazdo / grzyb: stal Cr-Ni
• Uszczelnienie trzpienia: EPDM (O-ring)
• Złączki: brąz / mosiądz

Wymiary i przyłącza (MXG461K25-8)

• Przyłącze zewnętrzne: G 1½ B (ISO 228-1)
• Przyłącze wewnętrzne: Rp 1 (ISO 7-1)
• L1: 110 mm
• L2: 56,5 mm
• L3 (przy pracy jako 2-drogowy): 64 mm
• H: 346 mm
• E: 80 mm
• F: 115 mm
• Masa: 8,5 kg (z opakowaniem)

Dostawa

• Zawór z siłownikiem magnetycznym jako jedna, nierozłączna jednostka.
• Grzałka trzpienia Z366 w komplecie i fabrycznie zamontowana (AC/DC 24 V, 10 W).
• Złączki (mosiądz / brąz) w komplecie.
• Akcesoria do zaślepienia portu B przy pracy jako 2-drogowy: nakrętka mosiężna, pokrywa Cr-Ni, płaska uszczelka.

Montaż i instalacja – ważne zalecenia

• Zawór może być użyty wyłącznie jako mieszający lub 2-drogowy (nie jako przełączający/diverting); należy przestrzegać kierunku przepływu.
• Zalecany jest filtr/strainer przed zaworem dla zwiększenia niezawodności.
• Korpus jest płaskouszczelkowy – uszczelnianie przy użyciu uszczelek dostarczonych.
• Nie stosować pakuł (hemp) do uszczelniania gwintów korpusu.
• Nie wolno zabudowywać siłownika w izolacji termicznej.
• Przy temperaturach medium < 0°C wymagana jest izolacja zamkniętokomórkowa, starannie sklejona, aby ograniczyć powstawanie lodu.
• Przy temperaturach medium -20°C i niższych izolacja termiczna jest wymagana.

Podsumowanie

Siemens MXG461K25-8 to szybki i precyzyjny zawór modulacyjny DN 25 (k_vs 8 m³/h) do układów wody lodowej, z magnetycznym siłownikiem, wybieralną charakterystyką (liniowa / stałoprocentowa), sprężyną powrotną (A → AB zamknięte po zaniku zasilania) oraz zintegrowanym sprzężeniem zwrotnym U. Fabrycznie zamontowana grzałka trzpienia Z366 ułatwia pracę w aplikacjach z temperaturami medium poniżej 0°C.
