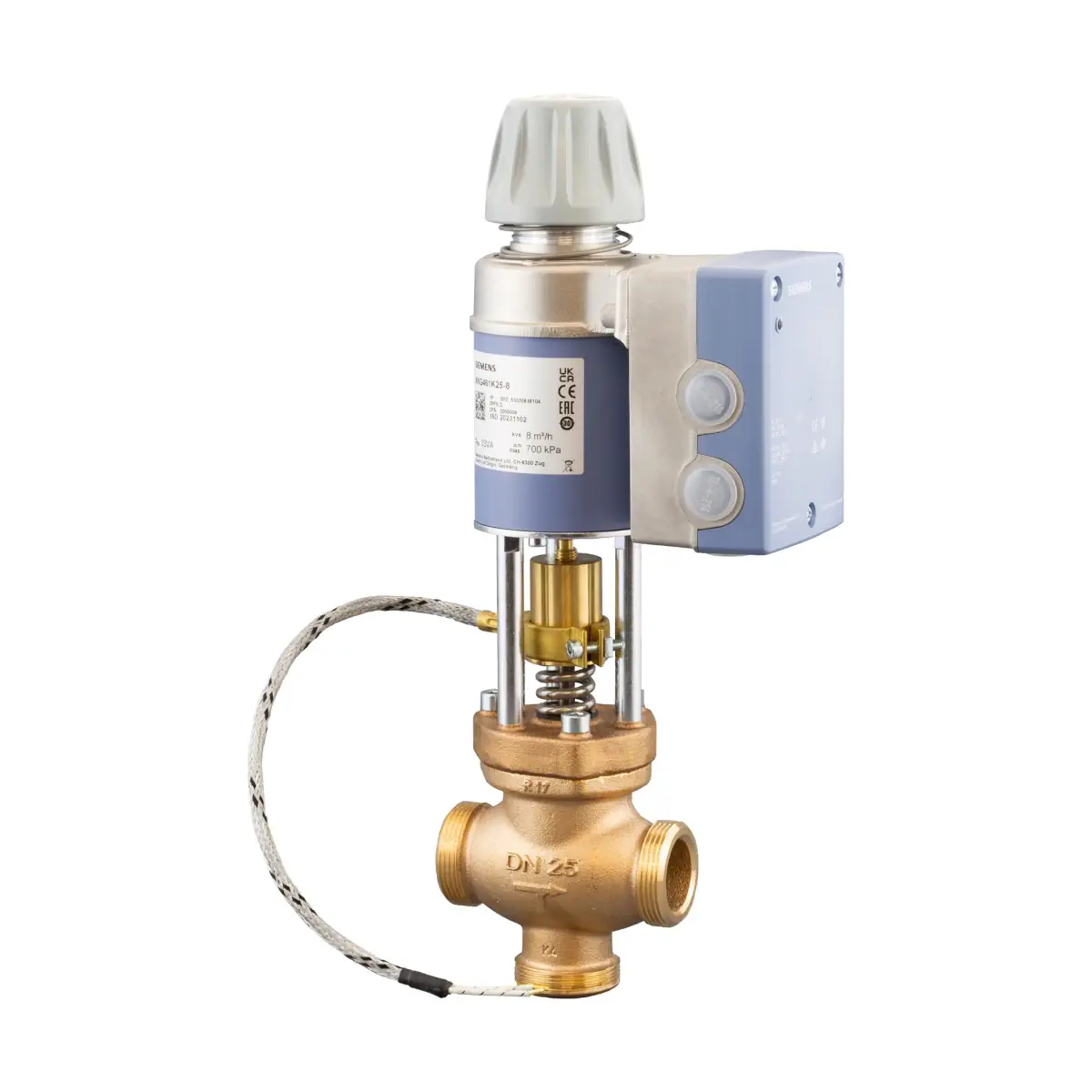

MXG461K32-12 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN32, kvs 12 [m3/h], przyłącza G2B / Rp1¼

Siemens MXG461K32-12 to modulacyjny zawór regulacyjny PN 16 z siłownikiem magnetycznym, przeznaczony do precyzyjnej regulacji przepływu w układach wody lodowej / chłodzącej. Zawór dostarczany jest jako 3-drogowy (mieszający), ale może pracować również jako 2-drogowy – po zaślepieniu króćca B akcesoriami dołączonymi do zestawu. W stanie beznapięciowym (awaria zasilania lub sygnału) sprężyna powrotna zamyka tor regulacyjny A → AB.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461K32-12
• Typ: modulacyjny zawór regulacyjny (mieszający lub 2-portowy) z siłownikiem magnetycznym
• Nominalne ciśnienie: PN 16
• DN: 32
• Kvs: 12 m³/h
• Pozycjonowanie: czas przestawienia < 2 s
• Rozdzielczość skoku: 1 : 1000
• Napięcie zasilania: AC 24 V (45…65 Hz) lub DC 20…30 V
• Sygnał sterujący Y (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Wejście Phs: DC 0…20 V (phase-cut) dla sterowników Staefa
• Charakterystyka zaworu (wybierana): liniowa (nastawa fabryczna) lub równoprocentowa
• Sprężyna powrotna: tak (A → AB zamknięte po zaniku zasilania)
• Sprzężenie zwrotne położenia: sygnał U (dokładny pomiar skoku metodą indukcyjną)
• Grzałka trzpienia: fabrycznie zamontowana, dla temperatur medium < 0°C (AC/DC 24 V, 10 W)
• Stopień ochrony obudowy: IP31 (montaż pionowo do poziomo)
• Wyposażenie w zestawie: złączki (fittings) oraz elementy do zaślepienia króćca B при pracy 2-portowej

Zastosowanie

MXG461K32-12 jest przeznaczony do modulacyjnej regulacji w instalacjach wody chłodzącej / wody lodowej. Krótki czas przestawienia, wysoka rozdzielczość i duża zakresowość regulacji predysponują go do układów wymagających szybkiej i dokładnej korekty obciążenia.

• Praca 3-drogowa (mieszająca): standardowa konfiguracja dostawy.
• Praca 2-drogowa: możliwa po zamknięciu króćca B dołączonymi akcesoriami (nakrętka mosiężna, pokrywa ze stali Cr-Ni, uszczelka płaska).
• Uwaga aplikacyjna: zawór może być używany wyłącznie jako mieszający lub 2-portowy, nie jako zawór rozdzielający (diverting).

Funkcje i działanie

Funkcja bezpieczeństwa (sprężyna powrotna)

• W przypadku zaniku sygnału pozycjonującego lub awarii zasilania, sprężyna automatycznie zamyka tor A → AB.
• Pozycja beznapięciowa: A → AB zamknięte.

Ręczne sterowanie

• Po wciśnięciu i obróceniu pokrętła:
  • zgodnie z ruchem wskazówek (CW): mechaniczne otwarcie toru A → AB do ok. 80…90%,
  • przeciwnie do ruchu wskazówek (CCW): wyłączenie siłownika i zamknięcie zaworu.
• W trybie ręcznym sygnały Z, Y oraz Phs nie działają na siłownik (zielona dioda LED miga).
• Aby wrócić do automatyki, ustaw pokrętło w pozycji Auto (zielona dioda LED świeci).

Wymuszenie (wejście Z) i priorytety sygnałów

• Z niepodłączone: zawór podąża za sygnałem Y lub Phs.
• Z połączone z G: zawór otwiera się w pełni (tor A → AB).
• Z połączone z G0: zawór zamyka się (tor A → AB).
• Priorytet sterowania: 1) pozycja pokrętła Man/Off, 2) wymuszenie Z, 3) Phs, 4) wejście Y.

Autokalibracja

• Wymagana po wymianie modułu elektroniki lub obróceniu siłownika o 180°.
• Kalibrację uruchamia się przez zmostkowanie styków za otworem kalibracji (przy pozycji pokrętła Auto).
• Podczas kalibracji zielona dioda LED miga przez ok. 10 s, a zawór wykonuje przejazd po pełnym skoku w celu zapamiętania położeń krańcowych.

Sygnalizacja stanu pracy (LED)

• Zielona LED świeci: praca automatyczna, stan prawidłowy.
• Zielona LED miga: kalibracja lub tryb ręczny (Man/Off).
• Czerwona LED świeci: błąd kalibracji (wymagana ponowna kalibracja) lub błąd wewnętrzny (wymiana modułu elektroniki).
• Czerwona LED miga: błąd zasilania (poza zakresem częstotliwości/napięcia) lub odwrócona polaryzacja zasilania DC.
• Brak świecenia LED: brak zasilania lub uszkodzona elektronika.

Podłączenie elektryczne i sygnały

• Zasilanie: AC 24 V lub DC 20…30 V.
• Zalecenie: połączenie 4-przewodowe; przy zasilaniu DC połączenie 4-przewodowe jest wymagane.
• Wejście Y (sterowanie): DC 0/2…10 V lub DC 0/4…20 mA (wybierane przełącznikiem DIL).
• Wejście Phs: DC 0…20 V (phase-cut), galwanicznie odseparowane, wejścia Phs są zamienne.
• Sprzężenie zwrotne U: DC 0/2…10 V (dla obciążenia > 500 Ω) lub DC 0/4…20 mA (dla obciążenia ≤ 500 Ω).
• Pomiar skoku: indukcyjny; nieliniowość ±3% wartości końcowej.
• Dławiki kablowe: 2 × Ø 20,5 mm (dla M20).
• Zaciski: śrubowe, do przewodów do 4 mm²; minimalny przekrój żyły 0,75 mm².

Dane techniczne (MXG461K32-12)

• Numer zamówieniowy: S55308-M105
• DN / Kvs: 32 / 12 m³/h
• ∆pmax (maks. różnica ciśnień na torze regulacyjnym): 600 kPa
• ∆ps (ciśnienie zamknięcia przy pracy 2-portowej): 600 kPa
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Medium: woda chłodząca, woda zimna, woda z dodatkiem antyzamarzaniowym (zalecane przygotowanie wody wg VDI 2035)
• Temperatura medium: -40…130°C (dla < 0°C należy włączyć grzałkę trzpienia)
• Przeciek przy ∆p = 100 kPa: A → AB max. 0,05% Kvs; B → AB < 0,2% Kvs (zależnie od warunków pracy)
• Tryb pracy: modulacyjny
• Pozycja montażu: pionowo do poziomo
• Obudowa: IP31 (w zakresie montażu pion–poziom)
• Grzałka trzpienia: Z366, AC/DC 24 V, 10 W (fabrycznie zamontowana, w komplecie)
• Moc pozorna SNA: 43 VA
• Typowy pobór mocy Pmed: 20 W
• Minimalna moc transformatora STR: ≥ 75 VA
• Minimalny bezpiecznik zwłoczny IF: 4 A
• Maks. długość przewodu (połączenie 4-przewodowe): 40 m (1,5 mm²) / 70 m (2,5 mm²) / 120 m (4,0 mm²)
• Materiał korpusu / kołnierza: CC499K lub CC470K (czerwony mosiądz)
• Gniazdo / grzyb: stal Cr-Ni
• Uszczelnienie trzpienia: EPDM (O-ring)
• Złączki: brąz / mosiądz

Wymiary i przyłącza

• DN: 32
• Gwint zewnętrzny: G 2 B
• Gwint wewnętrzny: Rp 1¼
• L1: 125 mm
• L2: 67,5 mm
• L3 (przy pracy jako 2-port): 75 mm
• H: 384 mm
• E: 100 mm
• F: 125 mm
• Masa: 12,8 kg (z opakowaniem)

Montaż i wskazówki instalacyjne

• Zalecany filtr/strainer przed zaworem – zwiększa niezawodność pracy.
• Korpus jest płasko uszczelniany (flat-faced) – uszczelnianie z użyciem dołączonych uszczelek.
• Nie stosować pakuł (hemp) do uszczelniania gwintów korpusu.
• Nie obejmować siłownika izolacją termiczną.
• Dla temperatur medium < 0°C wymagana jest izolacja zamkniętokomórkowa ograniczająca oblodzenie.
• Przy temperaturach medium -20°C i niższych izolacja termiczna musi zostać zastosowana.

Podsumowanie

Siemens MXG461K32-12 to szybki i precyzyjny zawór modulacyjny DN 32 / Kvs 12 do układów wody lodowej, z zasilaniem AC/DC 24 V, wybieralnymi sygnałami sterującymi (0/2…10 V lub 0/4…20 mA), wejściem Phs 0…20 V oraz dokładnym sprzężeniem zwrotnym U. Dzięki sprężynie powrotnej (A → AB zamknięte bez zasilania) i fabrycznie zamontowanej grzałce trzpienia 10 W jest przygotowany do pracy również przy niskich temperaturach medium (po włączeniu grzałki i zastosowaniu wymaganej izolacji).
