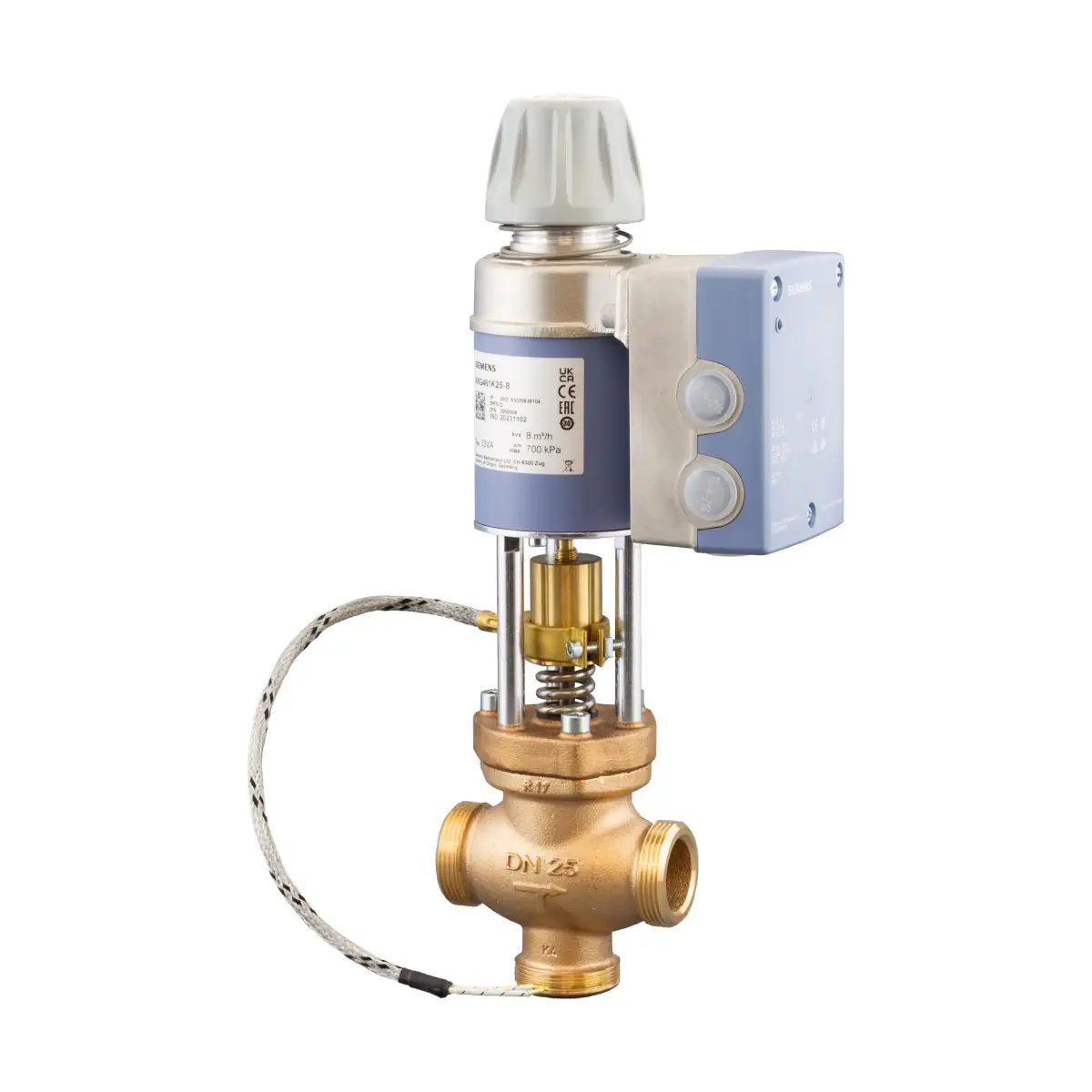

MXG461K50-30 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN50, kvs 30 [m3/h], przyłącza G2¾B / Rp2

MXG461K50-30 to modulacyjny zawór regulacyjny PN 16 z serii Siemens ACVATIX™, wyposażony w siłownik magnetyczny oraz moduł elektroniczny do sterowania położeniem i sprzężenia zwrotnego. Zawór przeznaczony jest do układów wody chłodniczej jako zawór mieszający (3-drogowy) lub 2-drogowy (po zaślepieniu króćca B akcesoriami z zestawu). W stanie beznapięciowym, dzięki funkcji powrotu sprężynowego, tor regulacyjny A → AB pozostaje zamknięty. Bardzo krótki czas przestawienia (< 2 s) oraz wysoka rozdzielczość (1 : 1000) umożliwiają szybkie i precyzyjne sterowanie przepływem.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461K50-30
• Typ / seria: ACVATIX™ – modulacyjny zawór regulacyjny z siłownikiem magnetycznym, PN 16
• Zastosowanie: instalacje wody chłodniczej (modulacyjna regulacja przepływu)
• Funkcja: zawór mieszający (3-port) lub 2-port (po zaślepieniu króćca B akcesoriami z zestawu)
• DN: 50
• kvs: 30 m³/h
• Pozycja po zaniku zasilania: A → AB zamknięte (powrót sprężynowy)
• Czas pozycjonowania: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu: wybierana przełącznikiem DIL: liniowa (ustawienie fabryczne) lub równoprocentowa
• Zasilanie: AC 24 V ±20% (SELV) / 45…65 Hz lub DC 20…30 V
• Sygnał sterujący Y: wybierany: DC 0/2…10 V lub DC 0/4…20 mA
• Wejście Phs: DC 0…20 V (phase-cut) dla sterowników Staefa
• Sprzężenie zwrotne U: dokładny sygnał położenia (pomiar indukcyjny skoku), DC 0/2…10 V (Ri > 500 Ω) lub DC 0/4…20 mA (Ri ≤ 500 Ω)
• Zakres temperatury medium: -40…130°C
• Grzałka trzpienia: Z366 – fabrycznie zamontowana, AC/DC 24 V, 10 W (do włączenia przy temperaturach medium < 0°C)
• Stopień ochrony (montaż pion–poziom): IP31
• Złączki: w komplecie (mosiądz/brąz)

Zastosowanie

MXG461K50-30 jest przeznaczony do modulacyjnej regulacji w obiegach wody chłodniczej (również z dodatkiem środka przeciwzamarzaniowego). Zawór może pracować jako:

• zawór mieszający (3-portowy),
• zawór 2-portowy – po zaślepieniu króćca B elementami dostarczonymi w komplecie (nakrętka mosiężna, pokrywa Cr-Ni, płaska uszczelka).

Zawór może być używany jako mieszający lub 2-portowy (nie jako zawór rozdzielający) – należy przestrzegać kierunku przepływu.

Funkcje i działanie

Powrót sprężynowy (fail-safe)

• W przypadku przerwania sygnału pozycjonującego lub zaniku zasilania sprężyna automatycznie zamyka tor A → AB.

Sterowanie modulacyjne i wybór sygnałów

• Wejście Y: sygnał napięciowy DC 0/2…10 V lub prądowy DC 0/4…20 mA (wybór przełącznikiem DIL).
• Wejście Phs: DC 0…20 V (phase-cut), galwanicznie izolowane, dla sterowników Staefa.
• Charakterystyka: wybór liniowa (fabrycznie) lub równoprocentowa.

Ręczne sterowanie (pokrętło)

• Po wciśnięciu i obrocie pokrętła:
  • zgodnie z ruchem wskazówek zegara (CW): mechaniczne otwarcie toru A → AB do ok. 80…90%,
  • przeciwnie do ruchu wskazówek zegara (CCW): wyłączenie siłownika i zamknięcie zaworu.
• W trybie ręcznym nie działają: wymuszenie Z, sygnał Y ani Phs (zielona dioda LED miga).
• Powrót do automatyki po ustawieniu pokrętła w pozycji Auto (zielona dioda LED świeci światłem ciągłym).

Wymuszenie Z i priorytety sygnałów

• Z niepodłączone: zawór podąża za sygnałem Y lub Phs.
• Z połączone z G: pełne otwarcie toru A → AB.
• Z połączone z G0: zamknięcie toru A → AB.
• Priorytet: 1) pozycja pokrętła (Man/Off) 2) Z 3) Phs 4) Y.

Kalibracja

• Wymagana po wymianie modułu elektronicznego lub obróceniu siłownika o 180°.
• Kalibrację uruchamia się przez zwarcie styków za szczeliną kalibracyjną (pokrętło w pozycji Auto); zawór przejeżdża pełny skok i zapamiętuje pozycje krańcowe (zielona LED miga ok. 10 s).

Podłączenie elektryczne

• Zalecane połączenie: 4-przewodowe (dla zasilania DC – wymagane).
• Przepusty kablowe: 2 × Ø 20,5 mm (dla M20).
• Zaciski: śrubowe, do przewodów do 4 mm².
• Minimalny przekrój żyły: 0,75 mm².
• Dopuszczalna długość przewodu (4-żyłowo, Cu):
  • 1,5 mm²: 30 m
  • 2,5 mm²: 50 m
  • 4,0 mm²: 80 m
• Oddzielny przewód sygnału pozycjonującego (Cu 1,5 mm²): maks. 200 m.

Dane techniczne (MXG461K50-30)

• Numer zamówieniowy: S55308-M107
• PN: 16 (EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Medium: woda chłodnicza, woda zimna, woda z dodatkiem antyzamarzaniowym (zalecane uzdatnianie wg VDI 2035)
• Temperatura medium: -40…130°C (dla < 0°C: włączyć grzałkę Z366)
• Tryb pracy: modulacyjny
• kvs: 30 m³/h
• Czas pozycjonowania: < 2 s
• Pozycja bez zasilania: A → AB zamknięte
• Zużycie mocy (typowe): Pmed 26 W
• Moc pozorna (nominalna): SNA 65 VA
• Minimalna moc transformatora: STR ≥ 100 VA
• Minimalny bezpiecznik zwłoczny: IF 6,3 A
• Stopień ochrony (pion–poziom): IP31
• Materiały:
  • Korpus / kołnierz: CC499K (CuSn5Zn5Pb2-C) lub CC470K (CuSn4Zn2PS-C), mosiądz czerwony
  • Gniazdo / grzyb: stal Cr-Ni
  • Uszczelnienie trzpienia: EPDM (O-ring)
  • Złączki: brąz / mosiądz

Wymiary i masa

• DN: 50
• Gwint zewnętrzny: G 2¼ B (ISO 228-1)
• Gwint wewnętrzny: Rp 2 (ISO 7-1)
• L1: 170 mm
• L2: 93,5 mm
• L3: 108 mm (przy użyciu jako zawór 2-portowy)
• H: 402 mm
• E: 100 mm
• F: 125 mm
• Masa: 18,6 kg (z opakowaniem)

Dostawa

• Zawór i siłownik magnetyczny stanowią nierozłączną jednostkę konstrukcyjną.
• Grzałka trzpienia Z366 jest w zestawie i fabrycznie zamontowana (AC/DC 24 V, 10 W).
• Złączki (mosiądz/brąz) są w komplecie.

Podsumowanie

Siemens MXG461K50-30 to szybki i precyzyjny zawór regulacyjny modulacyjny PN 16 (DN 50, kvs 30 m³/h) do instalacji wody chłodniczej, z powrotem sprężynowym (A → AB zamknięte bez zasilania), wyborem sygnału sterującego 0/2…10 V lub 0/4…20 mA, opcją wejścia Phs 0…20 V, oraz fabrycznie zamontowaną grzałką trzpienia Z366 dla pracy w temperaturach medium poniżej 0°C.
