RDF302 Regulator pomieszczeniowy, 230 V AC, 5..40 °C, komunikacja Modbus, klimakonwektory 2- lub 4-rurowe, sprężarki, wyjścia sterujące do wyboru 2-stawne (maks. 2) lub 3-stawne (maks. 1)

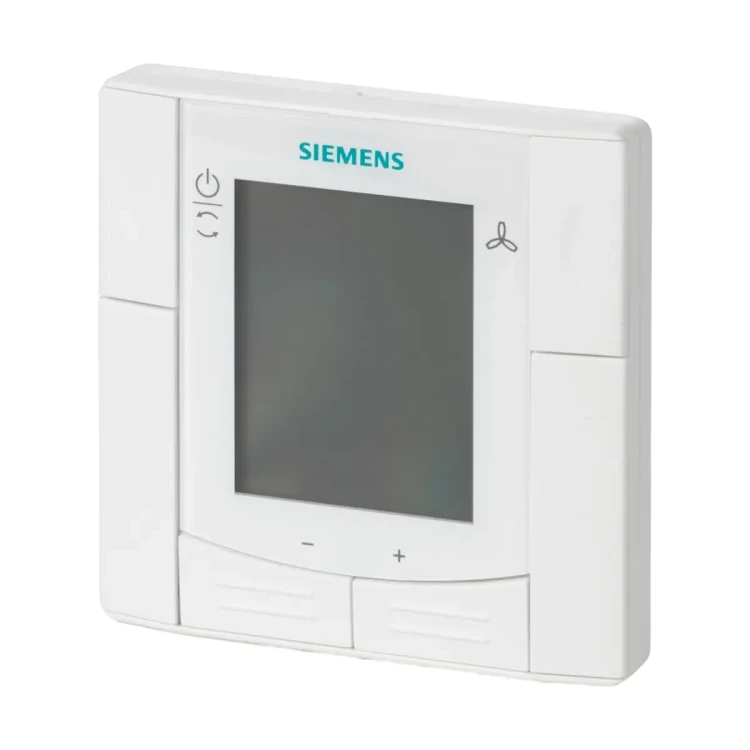

RDF302 to podtynkowy pomieszczeniowy regulator temperatury firmy Siemens, przeznaczony do sterowania ogrzewaniem i/lub chłodzeniem w pojedynczych pomieszczeniach i strefach. Regulator jest zasilany napięciem AC 230 V, posiada podświetlany wyświetlacz oraz komunikację Modbus RTU (RS-485, tryb slave). W zależności od wybranej aplikacji umożliwia sterowanie wyjściami 2-stawnymi (ON/OFF) lub 3-stawnymi, a także wentylatorem 1- lub 3-biegowym (automatycznie lub ręcznie).

Najważniejsze cechy

• Producent: Siemens
• Model: RDF302
• Nr magazynowy: S55770-T238
• Typ urządzenia: pomieszczeniowy regulator temperatury do montażu podtynkowego z Modbus RS-485
• Zasilanie: AC 230 V, 50/60 Hz
• Wyświetlacz: podświetlany LCD
• Komunikacja: RS-485, Modbus RTU (slave)
• Wyjścia: sterowanie 2-stawne (ON/OFF) lub 3-stawne (zależnie od aplikacji)
• Sterowanie wentylatorem: 1- lub 3-biegowe, tryb automatyczny lub ręczny
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Przełączanie ogrzewanie/chłodzenie: automatyczne lub ręczne
• Pomiar temperatury: wg temperatury powietrza w pomieszczeniu lub powietrza obiegowego (wbudowany lub wyniesiony czujnik)
• Wejścia: 2 wielofunkcyjne wejścia (X1, X2) dla czujnika NTC lub styku bezpotencjałowego
• Montaż: w kwadratowej puszce podtynkowej, rozstaw otworów mocujących 60,3 mm
• Kolor frontu: RAL 9003 (biały)
• Zachowanie/przywracanie nastaw: ustawienia użytkownika i parametrów mogą być zachowane lub przywrócone po utracie zasilania

Zastosowanie

Regulator RDF302 służy do regulacji temperatury (ogrzewanie i/lub chłodzenie) w pomieszczeniach oraz strefach, m.in. z wykorzystaniem:

• klimakonwektorów 2-rurowych,
• klimakonwektorów 2-rurowych z nagrzewnicą elektryczną,
• klimakonwektorów 4-rurowych,
• sprężarek 1-stopniowych w urządzeniach z bezpośrednim odparowaniem (DX),
• sprężarek 1-stopniowych DX z nagrzewnicą elektryczną.

Funkcje i działanie

Tryby pracy i komfort użytkownika

• Tryby pracy: Komfort, Ekonomiczny, Ochrona.
• Wyświetlanie: temperatury w pomieszczeniu lub wartości zadanej (w °C i/lub °F).
• Ograniczenia nastaw: możliwość ustawienia minimalnej i maksymalnej wartości zadanej temperatury.
• Blokada klawiszy: dostępna (automatyczna, ręczna lub przez magistralę).

Sterowanie ogrzewaniem / chłodzeniem

• Regulacja temperatury z wykorzystaniem wbudowanego czujnika lub czujnika wyniesionego (pomieszczeniowego / powietrza obiegowego).
• Przełączanie ogrzewanie/chłodzenie: automatyczne (z wykorzystaniem czujnika lub magistrali) albo ręczne.
• Wyjścia sterujące: w zależności od aplikacji obsługa sterowania ON/OFF lub 3-stawnego.

Sterowanie wentylatorem

• Wentylator 1- lub 3-biegowy z wyborem pracy automatycznej lub ręcznej.
• Zaawansowane funkcje wentylatora: m.in. okresowe załączanie, uruchamianie oraz wybór pracy (załączony, wyłączony lub zależnie od trybu ogrzewania/chłodzenia).
• Przypomnienie o czyszczeniu filtrów.

Wejścia wielofunkcyjne (X1, X2)

Regulator RDF302 posiada 2 wejścia wielofunkcyjne (X1-M oraz X2-M), które można skonfigurować m.in. do:

• styku przełączającego trybu pracy (np. czytnik kart magnetycznych),
• automatycznego lub ręcznego przełączania ogrzewanie/chłodzenie,
• wyniesionego czujnika temperatury w pomieszczeniu lub powietrza obiegowego,
• czujnika temperatury punktu rosy / sygnału kondensacji,
• załączania nagrzewnicy elektrycznej,
• wejścia sygnału alarmu/błędu,
• wejścia monitorującego czujnik temperatury lub stan przełącznika.

Komunikacja Modbus RS-485

• Interfejs: RS-485, Modbus RTU (slave)
• Zaciski: +, -, REF
• Długość linii: < 1200 m (kabel: 16 AWG, 1 para, ekranowana linia szeregowa o przekroju 1,5 mm²)
• Prąd magistrali: maks. 50 mA
• Adres urządzenia (fabrycznie): 1 (możliwość zmiany parametrem P81)
• Prędkości transmisji: 4800 / 9600 / 19200 / 38400 bps (fabrycznie 19200 bps)
• Parzystość: brak / parzystość / nieparzystość (fabrycznie parzystość)
• Dodatkowe wskazania z magistrali: możliwość wyświetlania temperatury zewnętrznej lub czasu zegarowego (wybierane parametrem)

Dane techniczne

• Zasilanie: AC 230 V, 50/60 Hz
• Pobór mocy (maks.): 7 VA / 3,7 W
• Uwaga (zabezpieczenie): brak wewnętrznego bezpiecznika; wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A
• Wyjścia wentylatora (Q1, Q2, Q3-N): 230 V AC, maks. 5(2) A (wentylatorów nie można łączyć równolegle)
• Wyjścia sterujące (Y11-N / Y21-N, N.O.): 230 V AC, maks. 5(2) A (do zaworów, sprężarki lub nagrzewnicy elektrycznej – zależnie od aplikacji)
• Wejścia X1-M / X2-M – czujnik temperatury: NTC (3 kΩ przy 25°C), zakres 0…49°C, długość kabla maks. 80 m
• Wejścia X1-M / X2-M – wejście dwustanowe: wybierane N.O./N.Z., SELV 0…5 V DC / maks. 5 mA
• Równoległe podłączenie do jednego przełącznika: maks. 20 regulatorów
• Wbudowany czujnik temperatury: zakres 0…49°C, dokładność przy 25°C < ±0,5 K
• Zakres kalibracji czujnika: ±3,0 K
• Rozdzielczość nastaw i wskazań: 0,5°C
• Histereza przełączania (ustawiana): ogrzewanie 2 K (0,5…6 K), chłodzenie 1 K (0,5…6 K)
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II wg EN 60730-1
• Waga: 0,174 kg (bez opakowania) / 0,261 kg (z opakowaniem)
• Warunek pracy: kondensacja jest niedopuszczalna

Montaż i okablowanie

• Montaż: w kwadratowej puszce podtynkowej o rozstawie otworów mocujących 60,3 mm.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Lokalizacja: nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Warunki: montować w czystym i suchym miejscu, bez narażenia na kapanie/chlapanie/pryskanie oraz bez bezpośredniego przepływu powietrza z urządzeń grzewczych/chłodzących.
• Separacja przewodów: kable wejściowe SELV (X1-M / X2-M) oraz kable Modbus (+, -, REF) odseparować od przewodów sieciowych 230 V.
• Bezpieczeństwo: przed otwarciem regulatora zawsze odłączyć zasilanie.

Podsumowanie

Siemens RDF302 to uniwersalny regulator temperatury do montażu podtynkowego, łączący sterowanie ogrzewaniem/chłodzeniem i wentylatorem 1- lub 3-biegowym z komunikacją Modbus RTU (RS-485). Podświetlany wyświetlacz, tryby Komfort/Ekonomiczny/Ochrona, dwa wejścia wielofunkcyjne oraz konfiguracja parametrów z poziomu HMI lub magistrali czynią go praktycznym rozwiązaniem do instalacji HVAC w budynkach, gdzie liczy się zarówno komfort, jak i integracja z systemem automatyki.
