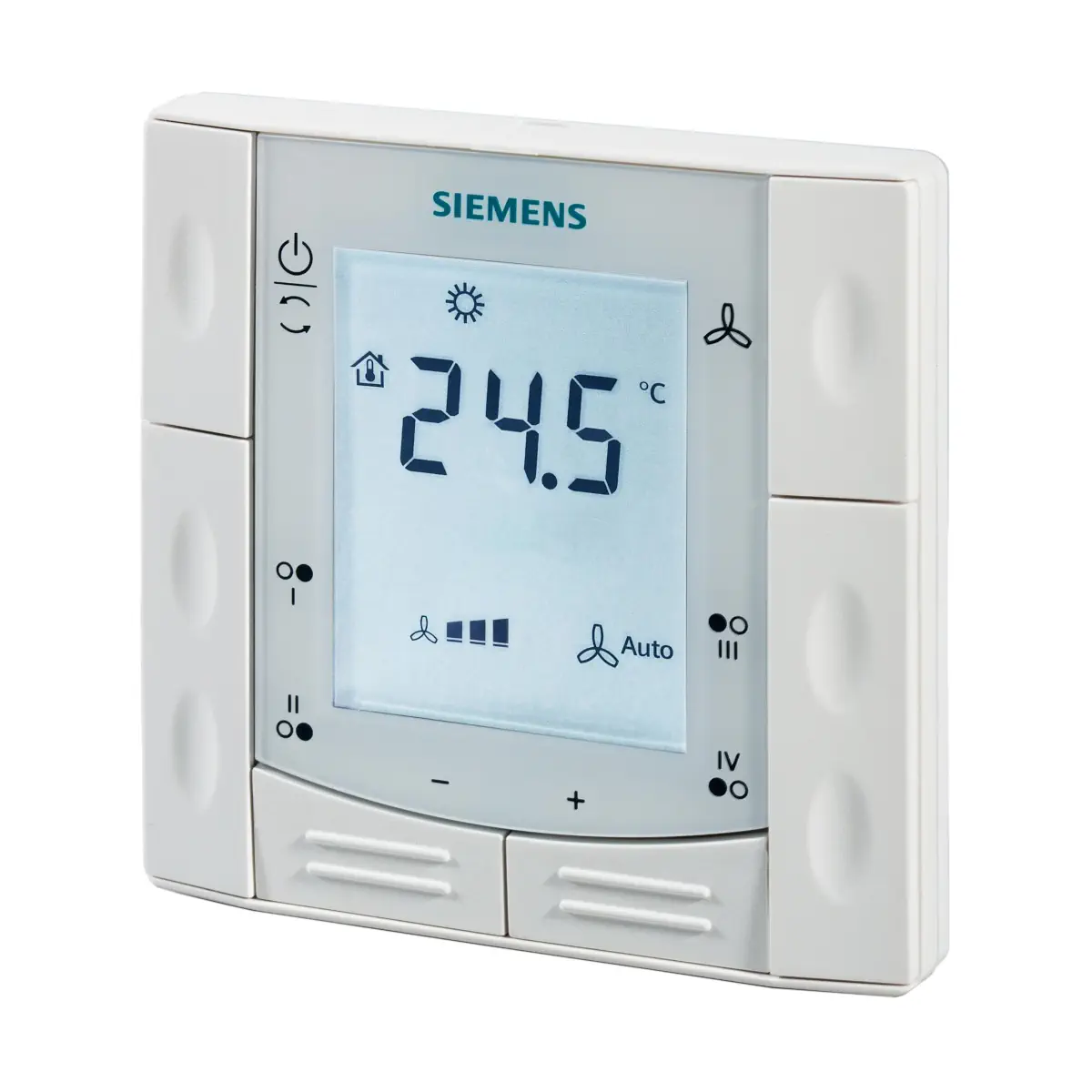

RDF600KN/S Regulator pomieszczeniowy, 230 V AC, 5..40 °C, klimakonwektory, sprężarki, nagrzewnica elektryczna, wyjścia sterujące do wyboru 2-stawne lub 3-stawne, sterowanie oświetleniem i żaluzjami poprzez KNX

RDF600KN/S to podtynkowy pomieszczeniowy regulator temperatury firmy Siemens z komunikacją KNX (S-mode i LTE), przeznaczony do sterowania ogrzewaniem i chłodzeniem w aplikacjach HVAC (m.in. klimakonwektory 2-rurowe / 4-rurowe oraz urządzenia DX). Regulator zasilany jest napięciem AC 230 V, posiada podświetlany wyświetlacz, obsługuje algorytmy regulacji 2P / PI / P i udostępnia wyjścia do sterowania wentylatorem 1- lub 3-biegowym oraz siłownikami zaworów (2-stawnie ON/OFF lub 3-stawnie). Wersja /S wyposażona jest dodatkowo w cztery przyciski do sterowania aktorami KNX w trybie KNX S-mode (przełączanie, ściemnianie, żaluzje, scena 8-bit).

Najważniejsze cechy

• Producent: Siemens
• Model: RDF600KN/S
• Symbol magazynowy: S55770-T400
• Typ: pomieszczeniowy regulator temperatury KNX do montażu podtynkowego
• Komunikacja: KNX (S-mode i LTE), interfejs KNX TP1-64 (izolowany elektrycznie), prąd magistrali 5 mA
• Zasilanie: AC 230 V, 50/60 Hz
• Pobór mocy: maks. 3,5 VA / 1,2 W
• Wyświetlacz: podświetlany
• Algorytmy regulacji: 2P / PI / P
• Tryby pracy: Komfort, Ekonomiczny, Ochrona (oraz automatyczny program czasowy z magistrali KNX)
• Wentylator: sterowanie 1- lub 3-biegowe, automatyczne lub ręczne
• Ogrzewanie/chłodzenie: automatyczne lub ręczne przełączanie
• Wejścia: 2 wielofunkcyjne wejścia X1 / X2 (np. styk okienny, czujnik obecności, czujnik wyniesiony temperatury itp.)
• Dodatkowo w wersji /S: 4 przyciski do sterowania aktorami KNX (S-mode): przełączanie, ściemnianie, żaluzje, scena 8-bit
• Kolor panelu: biały (RAL 9003)
• Stopień ochrony: IP30

Zastosowanie

Regulator RDF600KN/S służy do regulacji temperatury (ogrzewanie lub chłodzenie) w pomieszczeniach lub strefach i może być stosowany m.in. z:

• klimakonwektorami 2-rurowymi,
• klimakonwektorami 2-rurowymi z nagrzewnicą elektryczną,
• klimakonwektorami 4-rurowymi,
• sprężarkami w urządzeniach z bezpośrednim odparowaniem (DX) (również z nagrzewnicą elektryczną).

W zależności od wybranej aplikacji regulator może sterować m.in.:

• jednym wentylatorem 1- lub 3-biegowym,
• jednym lub dwoma siłownikami zaworów ze sterowaniem 2-stawnym ON/OFF,
• jednym siłownikiem zaworu ze sterowaniem 3-stawnym,
• jedną 1-stopniową sprężarką w aplikacji DX,
• nagrzewnicą elektryczną (w aplikacjach, które ją przewidują).

Funkcje i działanie

Regulacja temperatury i tryby pracy

• Regulacja temperatury na podstawie wbudowanego czujnika lub czujnika wyniesionego / czujnika temperatury powietrza obiegowego (w zależności od konfiguracji).
• Przełączanie ogrzewanie/chłodzenie automatycznie (czujnik lub magistrala KNX) lub ręcznie.
• Wyświetlanie temperatury w pomieszczeniu lub wartości zadanej w °C lub °F.
• Ograniczenie minimalnej i maksymalnej wartości zadanej temperatury w pomieszczeniu.
• Blokada przycisków (automatyczna lub ręczna).

Sterowanie wentylatorem

• Sterowanie wentylatorem 1- lub 3-biegowym w trybie automatycznym lub ręcznym.
• Zaawansowane funkcje sterowania wentylatorem, m.in. okresowe załączanie, uruchamianie oraz wybór pracy wentylatora (załączony / wyłączony / zależnie od trybu ogrzewania lub chłodzenia).

Wejścia wielofunkcyjne (X1 / X2)

Dwa wejścia uniwersalne mogą realizować różne funkcje (wybierane parametrami), m.in.:

• czujnik do automatycznego przełączania ogrzewanie/chłodzenie,
• wyniesiony czujnik temperatury w pomieszczeniu lub czujnik temperatury powietrza obiegowego,
• czujnik punktu rosy / sygnalizacja kondensacji,
• styk okienny, czujnik obecności,
• załączanie nagrzewnicy elektrycznej,
• wejście sygnału alarmu/błędu, wejścia monitorujące.

Dodatkowe przyciski KNX (tylko RDF600KN/S)

• Cztery przyciski do sterowania aktorami KNX w trybie KNX S-mode.
• Obsługiwane funkcje: przełączanie, przyciemnianie, sterowanie żaluzjami, scena 8-bit.
• Regulator posiada 2 grupy przełączania (para przycisków na grupę), konfigurowane w ETS.

Komunikacja KNX i uruchomienie

• Parametry instalacji i regulacji mogą być ustawiane z poziomu lokalnego interfejsu HMI regulatora lub narzędzi Synco ACS i ETS.
• Regulator umożliwia centralne sterowanie wartościami zadanymi oraz obsługę programów czasowych przez magistralę KNX.
• Ustawienia użytkownika i parametrów mogą być zachowane lub przywrócone po zaniku zasilania.
• Integracja z Synco; integracja z Desigo przez adresowanie grupowe (ETS) lub indywidualne; możliwość integracji z systemami innych producentów przez adresowanie grupowe (ETS).

Wyjścia i podłączenia (skrót)

• Q1, Q2, Q3-N: wyjścia sterowania wentylatorem (I / II / III bieg), 230 V AC
• Y11-N / Y21-N (NO): wyjścia sterujące „zawór” 230 V AC (NO dla zaworów normalnie zamkniętych), wyjście do sprężarki lub nagrzewnicy elektrycznej
• X1-M / X2-M: wejścia uniwersalne (czujnik temperatury lub styk bezpotencjałowy, SELV)
• CE+ / CE-: magistrala KNX

Dane techniczne

• Napięcie znamionowe: 230 V AC
• Częstotliwość: 50/60 Hz
• Kategoria przepięć: III
• Pobór mocy: maks. 3,5 VA / 1,2 W
• Wyjścia wentylatora Q1/Q2/Q3: 230 V AC, min. 5 mA, maks. 5(2) A
• Wyjścia Y11/Y21: 230 V AC, min. 5 mA, maks. 5(2) A
• Maks. prąd całkowity przez zacisk „L” (Qx + Yxx): maks. 7 A
• Wejście czujnika temperatury (X1/X2): QAH11.1 (NTC), 0…49 °C, długość kabla maks. 80 m
• Wejście dwustanowe (X1/X2): wybierane (N.O./N.Z.), SELV 0…5 V DC / maks. 5 mA
• Izolacja wejść od napięcia sieciowego (SELV): 4 kV, wzmocniona izolacja
• Wbudowany czujnik temperatury: zakres 0…49 °C, dokładność przy 25 °C < ±0,5 K, kalibracja ±3,0 K
• Rozdzielczość wskazań i nastaw: 0,5 °C
• Histereza przełączania (ustawiana): ogrzewanie 2 K (0,5…6 K), chłodzenie 1 K (0,5…6 K)
• Nastawy fabryczne wartości zadanych: Komfort 21 °C (5…40 °C), Ekonomiczny 15 °C / 30 °C (OFF, 5…40 °C), Ochrona 8 °C / OFF (OFF, 5…40 °C)
• Stopień ochrony: IP30
• Klasa bezpieczeństwa: II wg EN 60730
• Klasa palności obudowy: UL94 V-0
• Zaciski podłączeniowe: do przewodów typu drut lub linka 1 x 0,4…1,5 mm²
• Minimalny przekrój przewodów (L, N, Q1, Q2, Q3, Y11, Y21): min. 1,5 mm²
• Masa (bez opakowania / z opakowaniem): 0,150 kg / 0,220 kg

Montaż

• Montaż w podtynkowej puszce połączeniowej: kwadratowej (rozstaw otworów mocujących 60 mm) lub okrągłej puszce CEE (średnica min. 60 mm, głębokość min. 40 mm).
• Zalecana wysokość montażu: około 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła oraz w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• W razie braku miejsca w puszce można zastosować podstawkę montażową ARG70.3, zwiększającą odstęp o 10 mm.

Ważne informacje instalacyjne

• Brak wewnętrznego bezpiecznika – linia zasilania 230 V AC musi być zabezpieczona zewnętrznie (wyłącznik nadprądowy maks. C 10 A).
• Wentylatorów nie można łączyć równolegle; podłączać bezpośrednio jeden wentylator, a dla kolejnych stosować przekaźnik na każdy bieg.
• Przewody wejść SELV (X1-M / X2-M) należy odseparować od przewodów 230 V.
• Przewody komunikacyjne KNX (CE+ / CE-) stosować z izolacją 230 V, ponieważ do puszki doprowadzane jest napięcie sieciowe 230 V AC.

Podsumowanie

Siemens RDF600KN/S to wszechstronny regulator pokojowy KNX do montażu podtynkowego, zasilany AC 230 V, przeznaczony do sterowania ogrzewaniem/chłodzeniem w aplikacjach takich jak klimakonwektory i urządzenia DX. Łączy podświetlany wyświetlacz, regulację 2P/PI/P, sterowanie wentylatorem 1- lub 3-biegowym oraz elastyczne wejścia uniwersalne, a wersja /S dodatkowo umożliwia sterowanie aktorami KNX z poziomu 4 przycisków S-mode (przełączanie, ściemnianie, żaluzje, scena 8-bit).
