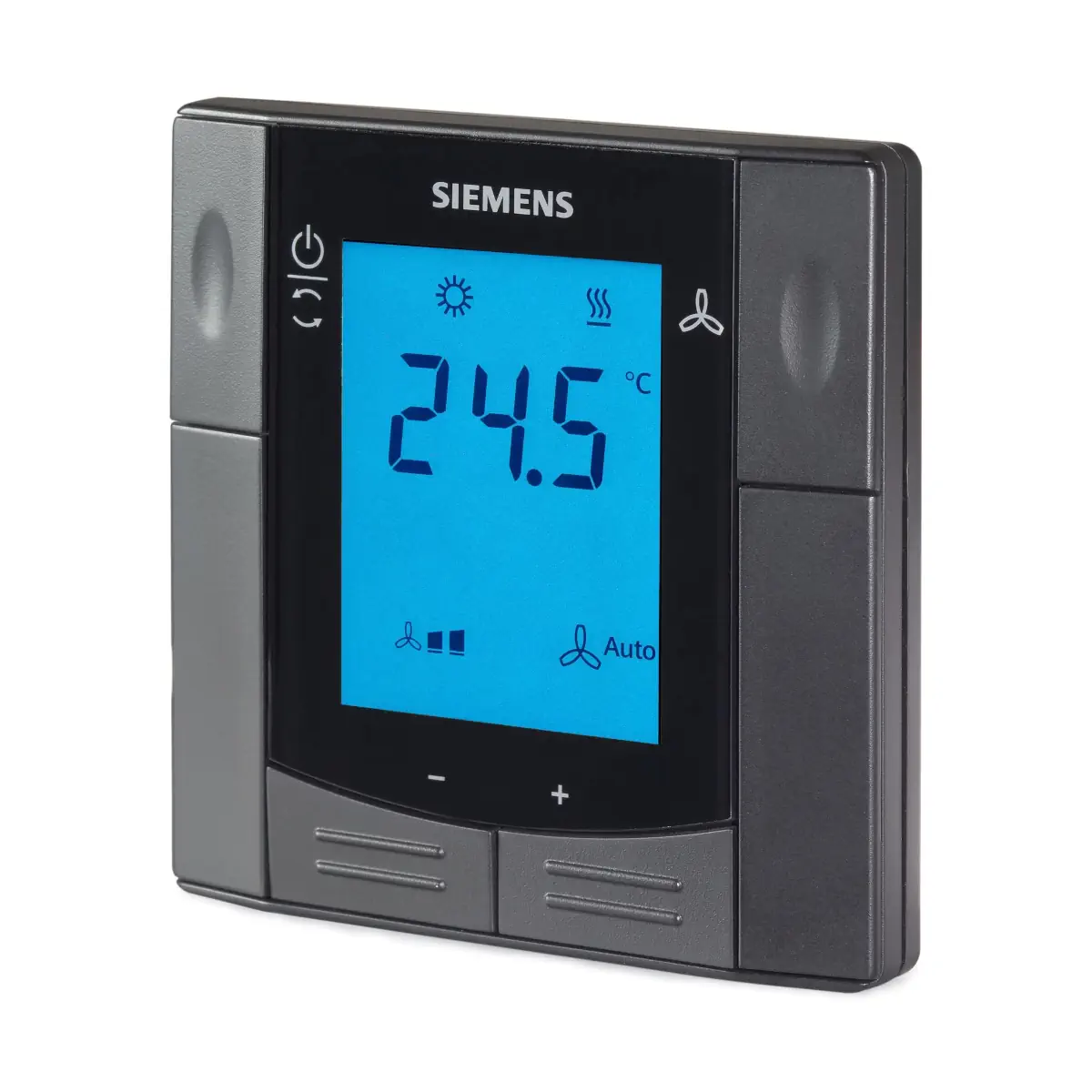

RDF302/VB Regulator pomieszczeniowy, 230 V AC, 5..40 °C, komunikacja Modbus, klimakonwektory 2- lub 4-rurowe, sprężarki, wyjścia sterujące do wyboru 2-stawne (maks. 2) lub 3-stawne (maks. 1). Kolor czarny

RDF302/VB to podtynkowy pomieszczeniowy regulator temperatury firmy Siemens z komunikacją Modbus RTU (RS-485), przeznaczony do regulacji ogrzewania i/lub chłodzenia w instalacjach HVAC. Regulator współpracuje m.in. z klimakonwektorami 2-rurowymi i 4-rurowymi oraz z układami ze sprężarką 1‑stopniową (DX). Zasilanie AC 230 V, podświetlany wyświetlacz, tryby pracy Komfort / Ekonomiczny / Ochrona oraz możliwość ustawiania parametrów przez HMI lub Modbus sprawiają, że RDF302/VB dobrze sprawdza się w rozwiązaniach pokojowych i strefowych, także w systemach BMS.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF302/VB
• Nr magazynowy: S55770-T428
• Typ urządzenia: pomieszczeniowy regulator temperatury do montażu podtynkowego
• Komunikacja: RS-485, Modbus RTU (slave)
• Zasilanie: AC 230 V, 50/60 Hz
• Wyświetlacz: podświetlany
• Sterowanie wyjściami: wybierane 2-stawne (ON/OFF) lub 3-stawne
• Sterowanie wentylatorem: automatyczne lub ręczne, wentylator 1- lub 3-biegowy
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Przełączanie ogrzewanie/chłodzenie: automatyczne lub ręczne
• Regulacja wg temperatury: powietrza w pomieszczeniu lub powietrza obiegowego
• Ograniczenia nastaw: minimalna i maksymalna wartość zadana temperatury
• Wejścia: 2 wejścia wielofunkcyjne (X1, X2) dla czujnika/styku
• Montaż: w kwadratowej puszce podtynkowej, rozstaw otworów mocujących 60,3 mm
• Kolor frontu: czarny RAL 9004
• Zachowanie/przywrócenie nastaw użytkownika i parametrów po zaniku zasilania

Zastosowanie

Regulator RDF302/VB służy do regulacji temperatury (ogrzewanie i/lub chłodzenie) w pojedynczych pomieszczeniach lub strefach. Obsługuje instalacje z trybem ogrzewania, trybem chłodzenia, a także z automatycznym lub ręcznym przełączaniem ogrzewanie/chłodzenie.

Urządzenie może sterować m.in.:

• jednym wentylatorem 1- lub 3-biegowym,
• siłownikami zaworów (sterowanie 2-stawne ON/OFF lub 3-stawne – zależnie od aplikacji),
• nagrzewnicą elektryczną 1-stopniową (w aplikacjach przewidzianych dla grzania elektrycznego),
• sprężarką 1-stopniową w urządzeniach DX (również w konfiguracjach z grzaniem elektrycznym – zależnie od aplikacji).

Regulator dostarczany jest z ustalonym zestawem aplikacji, które wybiera się podczas uruchomienia za pomocą przełączników DIP i lokalnego interfejsu HMI lub poprzez narzędzia uruchomieniowe Modbus.

Funkcje i działanie

Regulacja temperatury i tryby pracy

• Regulacja na podstawie wbudowanego lub wyniesionego czujnika temperatury (pomieszczenie / powietrze obiegowe – zależnie od konfiguracji).
• Tryby pracy: Komfort, Ekonomiczny, Ochrona (wybór przyciskiem trybu pracy).
• Możliwość ograniczenia minimalnej i maksymalnej wartości zadanej temperatury.
• Blokada przycisków (automatyczna, ręczna lub przez magistralę).

Sterowanie ogrzewaniem/chłodzeniem

• Przełączanie pomiędzy ogrzewaniem i chłodzeniem: automatyczne (z wykorzystaniem czujnika lub magistrali) lub ręczne.
• Możliwość konfiguracji sekwencji regulacji zależnie od aplikacji.

Sterowanie wentylatorem

• Sterowanie wentylatorem 1- lub 3-biegowym w trybie automatycznym lub ręcznym.
• Zaawansowane funkcje sterowania wentylatorem, m.in. okresowe załączanie, uruchamianie oraz wybór pracy wentylatora (załączony, wyłączony lub zależnie od trybu ogrzewania/chłodzenia).
• Funkcja przypomnienia o czyszczeniu filtrów.

Wejścia wielofunkcyjne (X1, X2)

RDF302/VB posiada dwa wejścia wielofunkcyjne X1 i X2, które można przypisać m.in. do:

• styku przełączającego tryb pracy (np. czytnik kart magnetycznych),
• automatycznego lub ręcznego przełączania ogrzewanie/chłodzenie,
• wyniesionego czujnika temperatury w pomieszczeniu lub powietrza obiegowego,
• czujnika temperatury punktu rosy / sygnalizacji kondensacji,
• załączania nagrzewnicy elektrycznej,
• wejścia alarmu/błędu,
• wejścia monitorującego (czujnik temperatury lub stan przełącznika).

• Nastawy fabryczne: X1 = przełączenie trybu pracy, X2 = wyniesiony czujnik temperatury.
• Wejście czujnika temperatury: NTC (3 kΩ przy 25°C), zakres 0…49°C, długość kabla do 80 m.
• Wejście dwustanowe: wybierane (N.O./N.Z.), SELV 0…5 V DC / maks. 5 mA; możliwe równoległe podłączenie do 20 regulatorów na jeden przełącznik.
• Izolacja od napięcia sieciowego (SELV): 4 kV, wzmocniona izolacja.

Komunikacja Modbus RS-485

• Interfejs: RS-485, Modbus RTU (slave)
• Przewód magistrali (zalecenie): 16 AWG, 1 para, ekranowana; przekrój 1,5 mm²; długość linii < 1200 m
• Prąd magistrali: maks. 50 mA
• Adres urządzenia (fabrycznie): 1 (możliwość zmiany parametrem)
• Prędkości transmisji: 4800 / 9600 / 19200 / 38400 bps (fabrycznie 19200 bps)
• Parzystość: brak / parzystość / nieparzystość (fabrycznie parzystość)
• Po zmianie prędkości transmisji lub parzystości wymagane jest wyłączenie i ponowne włączenie zasilania.

Podłączenie elektryczne (zaciski)

• L, N: zasilanie AC 230 V
• Q1: wyjście I bieg wentylatora (AC 230 V)
• Q2: wyjście II bieg wentylatora (AC 230 V)
• Q3: wyjście III bieg wentylatora (AC 230 V)
• Y11, Y21: wyjście „zawór” AC 230 V (N.O., do zaworów normalnie zamkniętych), wyjście do sprężarki lub nagrzewnicy elektrycznej
• X1, X2: wejścia wielofunkcyjne (czujnik temperatury lub styk bezpotencjałowy)
• M: masa pomiarowa dla czujnika i styku
• +, -, REF: magistrala RS-485 Modbus (REF = wspólna masa / masa różnicowa)

Dane techniczne

• Napięcie znamionowe: AC 230 V
• Częstotliwość: 50/60 Hz
• Pobór mocy (maks.): 7 VA / 3,7 W
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Klasa palności obudowy: UL94 V-0
• Obciążalność wyjść wentylatora (Q1/Q2/Q3-N): AC 230 V, maks. 5(2) A
• Obciążalność wyjść Y11-N / Y21-N (N.O.): AC 230 V, maks. 5(2) A
• Wbudowany czujnik temperatury: zakres 0…49°C, dokładność przy 25°C < ±0,5 K, kalibracja ±3,0 K
• Rozdzielczość nastaw i wskazań: 0,5°C
• Warunki pracy: wg IEC 60721-3-3 klasa 3K5 (kondensacja niedopuszczalna)
• Kolor frontu: RAL 9004 (czarny)
• Waga (bez opakowania / z opakowaniem): 0,174 kg / 0,261 kg

Montaż i ważne zalecenia instalacyjne

• Montaż w kwadratowej puszce podtynkowej o rozstawie otworów mocujących 60,3 mm.
• Zalecana wysokość montażu: około 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Montować w czystym i suchym miejscu, bez narażenia na kapanie/chlapanie/pryskanie oraz bez bezpośredniego przepływu powietrza z urządzeń grzewczych/chłodzących.
• Brak wewnętrznego bezpiecznika: wymagana zewnętrzna ochrona linii zasilającej (wyłącznik nadprądowy maks. C 10 A / prąd nominalny nie większy niż 10 A).
• Kable wejść SELV (X1/X2/M) oraz przewody magistrali Modbus ( +, -, REF ) należy odseparować od przewodów sieciowych AC 230 V.
• Wentylatorów nie można łączyć równolegle; bezpośrednio podłączać jeden wentylator, a kolejne wentylatory realizować przez osobne przekaźniki dla każdego biegu.

Podsumowanie

Siemens RDF302/VB to elegancki, czarny regulator pokojowy do montażu podtynkowego z komunikacją Modbus RS-485, zasilany AC 230 V. Oferuje wybieralne wyjścia ON/OFF lub 3-stawne, sterowanie wentylatorem 1- lub 3-biegowym, tryby Komfort/Ekonomiczny/Ochrona oraz dwie uniwersalne linie wejściowe dla czujników i styków. To praktyczne rozwiązanie do integracji regulacji temperatury w pomieszczeniach z systemami automatyki budynkowej.
