RDF600KN/VB Regulator pomieszczeniowy, 230 V AC, 5..40 °C, 3 tryby pracy, 2 wejścia np. dla czujnika wyniesionego, zewnętrzne przełączanie trybu pracy, komunikacja KNX. Kolor czarny.

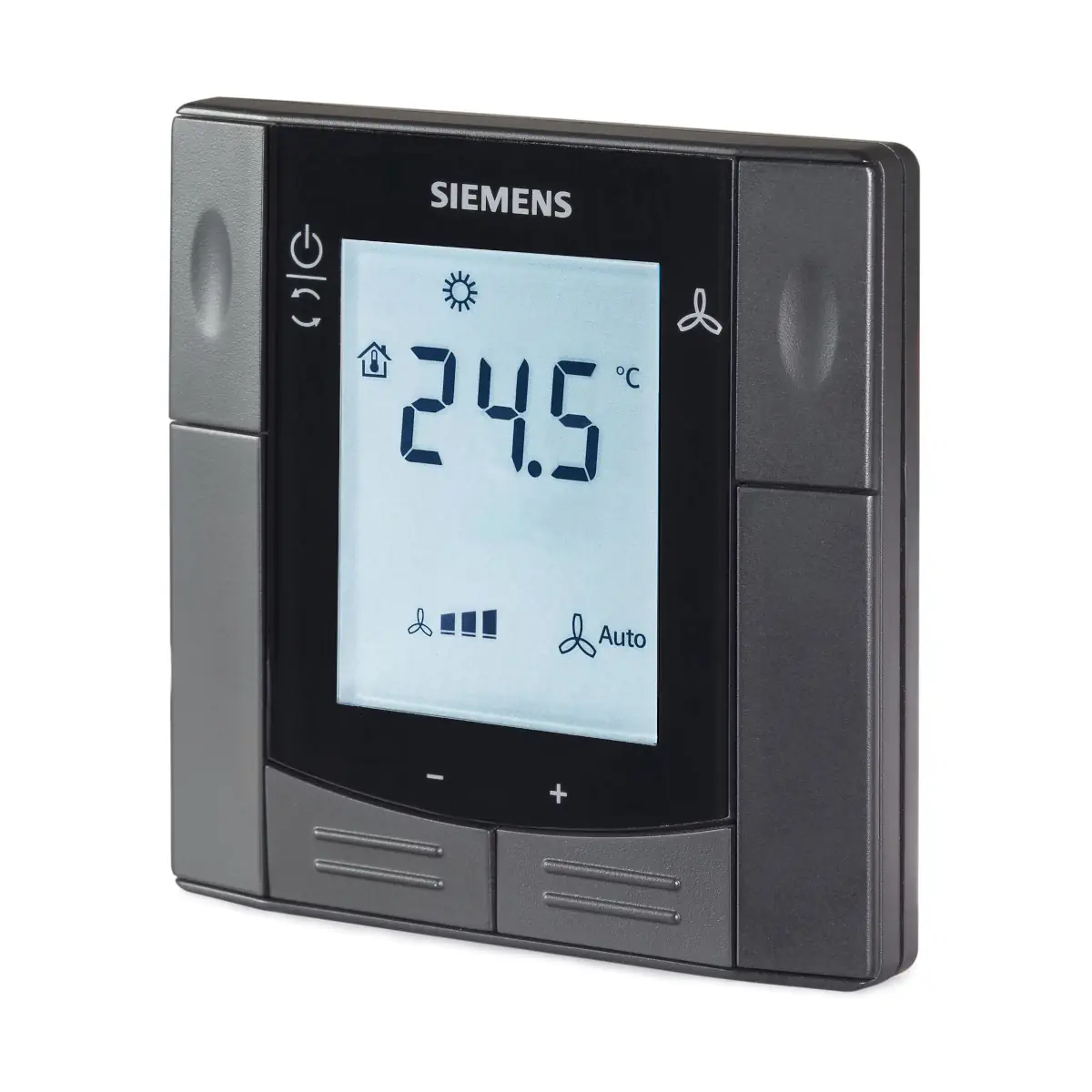

RDF600KN/VB to pomieszczeniowy regulator temperatury Siemens z komunikacją KNX (tryb S-mode i LTE), przeznaczony do montażu podtynkowego. Urządzenie służy do regulacji ogrzewania i/lub chłodzenia w pomieszczeniach i strefach, współpracując m.in. z klimakonwektorami 2-rurowymi, 2-rurowymi z nagrzewnicą elektryczną oraz 4-rurowymi, a także z urządzeniami DX (sprężarka 1-stopniowa). Wersja /VB posiada czarny panel przedni (RAL 9004) oraz podświetlany wyświetlacz.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF600KN/VB
• Nr magazynowy: S55770-T430
• Komunikacja: KNX (TP1-64, interfejs izolowany elektrycznie), tryb S-mode i LTE
• Zasilanie: 230 V AC, 50/60 Hz
• Wyświetlacz: podświetlany
• Regulacja: 2P / PI / P
• Wyjścia sterujące: wybierane 2-stawne (ON/OFF) lub 3-stawne
• Sterowanie wentylatorem: 1- lub 3-biegowym (automatyczne lub ręczne)
• Wejścia: 2 wielofunkcyjne (np. styk okienny, czujnik obecności, czujnik wyniesiony temperatury, itp.)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Przełączanie ogrzewanie/chłodzenie: automatyczne lub ręczne
• Ograniczenie nastaw: minimalna i maksymalna wartość zadana temperatury w pomieszczeniu
• Zapamiętywanie nastaw: ustawienia użytkownika i parametrów mogą być zachowane lub przywrócone po zaniku zasilania
• Kolor panelu: czarny (RAL 9004)
• Stopień ochrony: IP30

Zastosowanie

Regulator RDF600KN/VB przeznaczony jest do regulacji temperatury (grzanie lub chłodzenie) w poszczególnych pomieszczeniach lub strefach. Obsługiwane zastosowania obejmują m.in.:

• klimakonwektory 2-rurowe,
• klimakonwektory 2-rurowe z nagrzewnicą elektryczną,
• klimakonwektory 4-rurowe,
• urządzenia DX (sprężarka 1-stopniowa), także w aplikacji z nagrzewnicą elektryczną.

Urządzenie może sterować m.in.:

• jednym wentylatorem 1- lub 3-biegowym,
• jednym lub dwoma siłownikami zaworów ze sterowaniem 2-stawnym ON/OFF,
• jednym siłownikiem zaworu ze sterowaniem 3-stawnym,
• nagrzewnicą elektryczną (w zależności od aplikacji),
• sprężarką 1-stopniową (w zależności od aplikacji).

Siłowniki i zawory należy zamawiać oddzielnie.

Funkcje i działanie

Pomiar temperatury i logika regulacji

• Regulacja temperatury w oparciu o wbudowany czujnik temperatury lub czujnik zewnętrzny (wyniesiony / temperatury powietrza obiegowego).
• Regulacja 2P / PI / P oraz ustawialne parametry instalacji i regulacji.
• Możliwość ograniczenia minimalnej i maksymalnej wartości zadanej temperatury w pomieszczeniu.

Tryby pracy i wentylator

• Tryby pracy: Komfort, Ekonomiczny, Ochrona.
• Automatyczne lub ręczne sterowanie prędkością wentylatora.
• Automatyczne lub ręczne przełączanie ogrzewanie/chłodzenie (w zależności od aplikacji i konfiguracji).

Wejścia / wyjścia oraz KNX

Wejścia uniwersalne X1 i X2

• X1-M / X2-M: wejścia uniwersalne (SELV), dla czujnika temperatury lub styku bezpotencjałowego.
• Czujnik temperatury (NTC): QAH11.1, zakres 0…49°C, maks. długość przewodu 80 m.
• Wejście dwustanowe: wybierane (N.O. / N.Z.), SELV 0…5 V DC / maks. 5 mA.
• Połączenie równoległe przełącznika: maks. 20 regulatorów na przełącznik.
• Nastawy fabryczne: X1 = styk przełączania trybu pracy, X2 = czujnik wyniesiony.

Wyjścia 230 V AC

• Wentylator: Q1, Q2, Q3-N (1. / 2. / 3. bieg), 230 V AC, min. 5 mA, maks. 5(2) A.
• Uwaga: wentylatorów nie można łączyć równolegle (jeden wentylator bezpośrednio; kolejne – przekaźnik na każdy bieg).
• Wyjścia sterujące: Y11-N / Y21-N (NO), 230 V AC, min. 5 mA, maks. 5(2) A (zależnie od aplikacji: zawór / sprężarka / nagrzewnica elektryczna).
• Maks. prąd całkowity przez zacisk „L” (Qx+Yxx): 7 A.

Komunikacja KNX i uruchomienie

• Magistrala KNX: zaciski CE+ i CE-, prąd magistrali 5 mA.
• Uruchomienie: Synco ACS, ETS lub lokalny interfejs HMI regulatora.
• Integracja z Synco oraz możliwość integracji z Desigo (adresowanie grupowe ETS lub indywidualne).

Dane techniczne

• Napięcie znamionowe: 230 V AC
• Częstotliwość: 50/60 Hz
• Kategoria przepięć: III
• Pobór mocy (maks.): 3,5 VA / 1,2 W
• Stopień ochrony: IP30
• Klasa bezpieczeństwa: II wg EN 60730
• Wbudowany czujnik temperatury – zakres pomiarowy: 0…49°C
• Dokładność przy 25°C: < ± 0,5 K
• Kalibracja czujnika – zakres: ± 3,0 K
• Rozdzielczość nastaw i wskazań: 0,5°C
• Nastawa fabryczna temperatury Komfort: 21°C (zakres 5…40°C)
• Nastawa fabryczna temperatury Ekonomicznej: 15°C / 30°C (OFF, 5…40°C)
• Nastawa fabryczna temperatury Ochrony: 8°C / OFF (OFF, 5…40°C)
• Waga (bez opakowania / z opakowaniem): 0,150 kg / 0,220 kg
• Kolor panelu przedniego: RAL 9004 czarny

Montaż i okablowanie

• Montaż: w podtynkowej puszce połączeniowej (okrągłej lub kwadratowej).
• Puszka kwadratowa: rozstaw otworów mocujących 60 mm.
• Puszka okrągła (CEE): średnica min. 60 mm, głębokość min. 40 mm.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Uwaga (zasilanie): brak wewnętrznego bezpiecznika; wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A.
• Zaciski: do przewodów drut lub linka 1 × 0,4…1,5 mm²; minimalny przekrój dla L, N, Q1, Q2, Q3, Y11, Y21: min. 1,5 mm².

Wymiary

• Wymiary frontu: 86 × 86 mm
• Głębokość całkowita: 47 mm

Podsumowanie

Siemens RDF600KN/VB to nowoczesny regulator temperatury do pomieszczeń z komunikacją KNX, przeznaczony do instalacji z klimakonwektorami oraz aplikacji DX. Łączy podświetlany wyświetlacz, elastyczną regulację (2P/PI/P), sterowanie wentylatorem 1- lub 3-biegowym, wejścia wielofunkcyjne oraz wybierane wyjścia sterujące 2-stawne lub 3-stawne. Czarny panel (RAL 9004) sprawia, że wersja /VB dobrze pasuje do nowoczesnych aranżacji i osprzętu w ciemnej kolorystyce.
