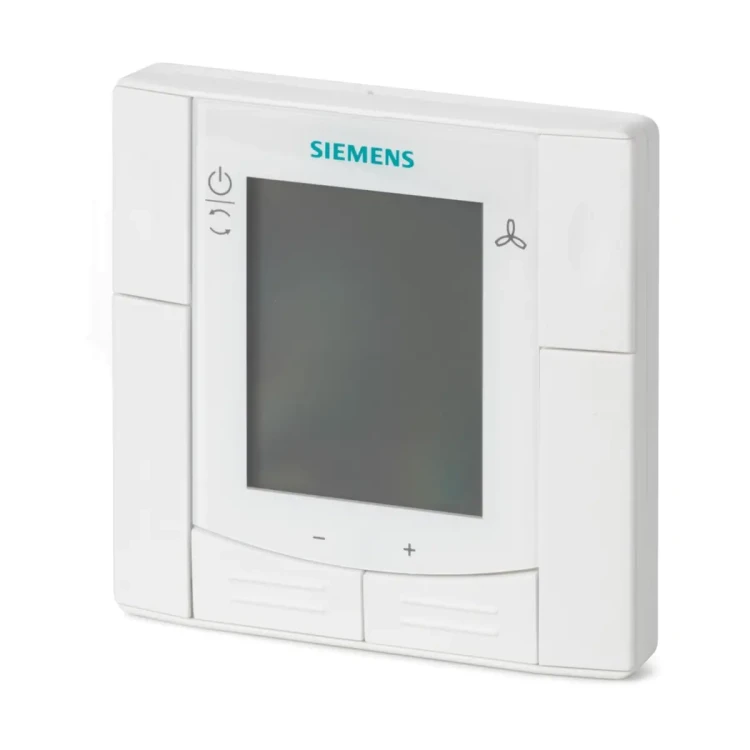

RDF302.B Regulator pomieszczeniowy, 230 V AC, 5..40 °C, komunikacja Modbus, klimakonwektory 2- lub 4-rurowe, sprężarki, wyjścia sterujące do wyboru 2-stawne (maks. 2) lub 3-stawne (maks. 1), brak wejść uniwersalnych X1 i X2

RDF302.B to pomieszczeniowy regulator temperatury Siemens do montażu podtynkowego, przeznaczony do sterowania ogrzewaniem i/lub chłodzeniem w instalacjach HVAC. Urządzenie zasilane jest z sieci AC 230 V, posiada podświetlany wyświetlacz oraz komunikację Modbus RTU (RS-485, tryb slave), co umożliwia parametryzację i integrację z systemami nadrzędnymi. Wersja RDF302.B nie posiada wejść X1/X2 (brak obsługi czujników B1/B2 oraz styku bezpotencjałowego) – regulacja realizowana jest na podstawie wbudowanego czujnika temperatury.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF302.B
• Nr magazynowy: S55770-T416
• Typ: pomieszczeniowy regulator temperatury z komunikacją Modbus RS-485, do montażu podtynkowego
• Zasilanie: AC 230 V, 50/60 Hz
• Pobór mocy (maks.): 7 VA / 3,7 W
• Komunikacja: RS-485, Modbus RTU (slave), zaciski +, - i REF
• Wyjścia sterujące: 2-stawne (ON/OFF) lub 3-stawne (zależnie od aplikacji)
• Sterowanie wentylatorem: 1- lub 3-biegowym, automatyczne lub ręczne
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Przełączanie ogrzewanie/chłodzenie: automatyczne lub ręczne
• Ograniczenie minimalnej i maksymalnej wartości zadanej: dostępne
• Wyświetlacz: podświetlany LCD
• Montaż: w kwadratowej puszce podtynkowej, rozstaw otworów mocujących 60,3 mm
• Wejścia X1/X2: brak (RDF302.B nie posiada wejść X1, X2 i M)
• Stopień ochrony: IP30
• Kolor frontu: RAL 9003 biały
• Masa: 0,174 kg (bez opakowania)

Zastosowanie

RDF302.B służy do regulacji temperatury (ogrzewanie i/lub chłodzenie) w pomieszczeniach lub strefach, m.in. z wykorzystaniem:

• klimakonwektorów 2-rurowych,
• klimakonwektorów 2-rurowych z nagrzewnicą elektryczną,
• klimakonwektorów 4-rurowych,
• sprężarek 1-stopniowych w urządzeniach z bezpośrednim odparowaniem (DX), także z nagrzewnicą elektryczną.

Funkcje i działanie

• Regulacja temperatury na podstawie wbudowanego czujnika.
• Wybór aplikacji podczas uruchomienia przez przełączniki DIP i interfejs HMI lub narzędzia uruchomieniowe Modbus.
• Wybór trybu pracy (Komfort / Ekonomiczny / Ochrona) z poziomu urządzenia.
• Automatyczne lub ręczne sterowanie prędkością wentylatora oraz obsługa wentylatora 1- lub 3-biegowego.
• Ustawiane ograniczenia wartości zadanej (minimum / maksimum).
• Blokada przycisków (funkcja dostępna w regulatorze).
• Zachowanie lub przywrócenie ustawień użytkownika i parametrów po utracie zasilania.

Komunikacja Modbus RS-485

• Interfejs: RS-485, Modbus RTU
• Prąd magistrali: maks. 50 mA
• Okablowanie (zalecenie): kabel 16 AWG, 1 para, ekranowany; linia szeregowa o przekroju 1,5 mm² i długości < 1200 m
• Adres urządzenia (nastawa fabryczna): 1 (możliwa zmiana parametrem P81)
• Prędkości transmisji: 4800 / 9600 / 19200 / 38400 bps (nastawa fabryczna: 19200 bps)
• Parzystość: brak / parzystość / nieparzystość (nastawa fabryczna: parzystość)

Wyjścia i zaciski (RDF302.B)

• Zasilanie: L, N (AC 230 V)
• Wentylator: Q1, Q2, Q3-N (sterowanie 230 V AC), obciążalność maks. 5(2) A
• Wyjścia sterujące: Y11-N / Y21-N (styk N.O., m.in. do zaworów normalnie zamkniętych / sprężarki / nagrzewnicy elektrycznej), obciążalność maks. 5(2) A
• Modbus RS-485: +, -, REF
• Wejścia X1, X2, M: brak (nie dotyczy RDF302.B)

Dane techniczne

• Napięcie znamionowe: 230 V AC
• Częstotliwość: 50/60 Hz
• Pobór mocy (maks.): 7 VA / 3,7 W
• Obciążalność wyjść wentylatora (Q1/Q2/Q3): maks. 5(2) A, 230 V AC
• Obciążalność wyjść Y11/Y21: maks. 5(2) A, 230 V AC
• Wbudowany czujnik temperatury: zakres pomiarowy 0…49°C, dokładność przy 25°C < ±0,5 K
• Kalibracja temperatury: ±3,0 K
• Rozdzielczość: wartości zadane 0,5°C; wskazanie temperatury 0,5°C
• Histereza przełączania (ustawiana): ogrzewanie 2 K (0,5…6 K), chłodzenie 1 K (0,5…6 K)
• Nastawy fabryczne wartości zadanych: Komfort 21°C (5…40°C); Ekonomiczny 15°C / 30°C (OFF, 5…40°C); Ochrona 8°C / OFF (OFF, 5…40°C)
• Stopień ochrony: IP30
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Klasa palności obudowy: V-0 (wg UL94)
• Zaciski: do przewodów typu drut lub linka 1 x 0,4…1,5 mm²
• Kolor frontu: RAL 9003 biały
• Waga: 0,174 kg (bez opakowania) / 0,261 kg (z opakowaniem)

Montaż i okablowanie

• Montaż w kwadratowej puszce podtynkowej o rozstawie otworów mocujących 60,3 mm.
• Zalecana wysokość montażu: około 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła oraz w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Brak wewnętrznego bezpiecznika – wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A.
• Wentylatorów nie można łączyć równolegle (podłączać bezpośrednio jeden wentylator; dla kolejnych wentylatorów stosować przekaźnik na każdy bieg).
• Przewody magistrali Modbus (+, -, REF) prowadzić z separacją od przewodów 230 V AC.

Podsumowanie

Siemens RDF302.B to regulator temperatury do montażu podtynkowego z komunikacją Modbus RTU (RS-485), zasilany AC 230 V, przeznaczony do sterowania instalacjami klimakonwektorowymi oraz aplikacjami DX. Zapewnia czytelną obsługę dzięki podświetlanemu wyświetlaczowi, sterowanie wentylatorem 1- lub 3-biegowym oraz wyjścia ON/OFF lub 3-stawne zależnie od wybranej aplikacji. Wersja RDF302.B wyróżnia się brakiem wejść X1/X2, dlatego pracuje w oparciu o wbudowany czujnik temperatury.
