RDF600KN Regulator pomieszczeniowy, 230 V AC, 5..40 °C, 3 tryby pracy, 2 wejścia np. dla czujnika wyniesionego, zewnętrzne przełączanie trybu pracy, komunikacja KNX

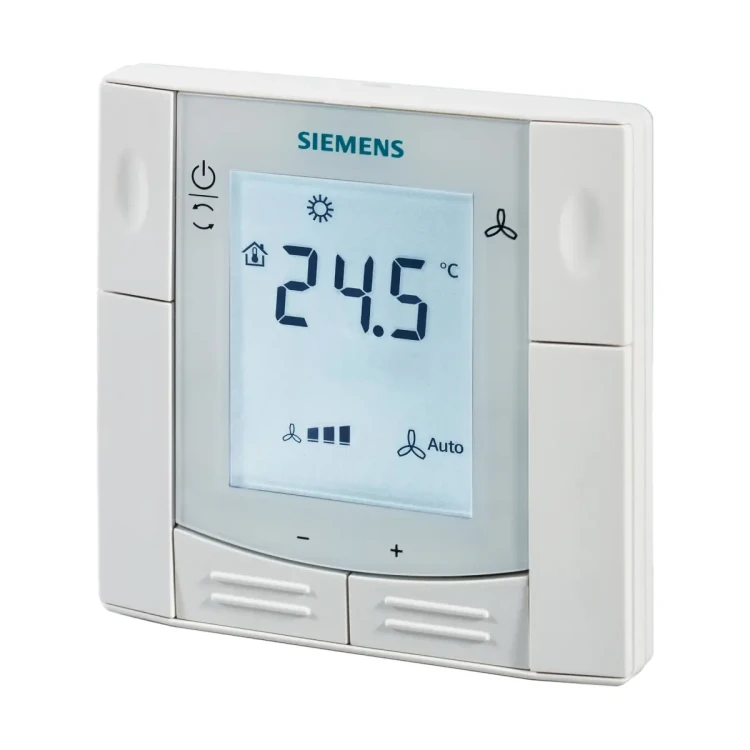

RDF600KN to podtynkowy pomieszczeniowy regulator temperatury Siemens z komunikacją KNX (tryb S-mode i LTE), przeznaczony do regulacji ogrzewania i/lub chłodzenia w strefach HVAC. Urządzenie obsługuje instalacje z klimakonwektorami 2-rurowymi, 2-rurowymi z nagrzewnicą elektryczną oraz 4-rurowymi, a także sterowanie sprężarką 1‑stopniową w układach DX. Regulator ma podświetlany wyświetlacz, oferuje regulację 2P / PI / P oraz zapewnia elastyczną konfigurację wejść/wyjść i trybów pracy z poziomu KNX, narzędzi uruchomieniowych lub lokalnego interfejsu HMI.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF600KN
• Nr magazynowy: S55770-T293
• Typ: pomieszczeniowy regulator temperatury z komunikacją KNX, do montażu podtynkowego
• Magistrala: KNX, TP1-64 (izolowany elektrycznie), prąd magistrali 5 mA
• Zasilanie: 230 V AC, 50/60 Hz
• Pobór mocy (maks.): 3,5 VA / 1,2 W
• Regulacja: 2P / PI / P
• Wyjścia: sterowanie wentylatorem 1- lub 3-biegowym oraz wyjścia sterujące 2-stawne (ON/OFF) lub 3-stawne (w zależności od aplikacji)
• Wejścia: 2 wielofunkcyjne wejścia (np. styk czytnika kart, kontaktron okna, czujnik obecności, czujnik wyniesiony temperatury, czujnik punktu rosy itp.)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona (oraz automatyczny program czasowy z magistrali KNX)
• Automatyczne lub ręczne: sterowanie prędkością wentylatora oraz przełączanie ogrzewanie/chłodzenie
• Pomiar/regulacja: wg temperatury w pomieszczeniu lub powietrza obiegowego (z czujnikiem wbudowanym lub zewnętrznym)
• Ograniczenie nastaw: minimalna i maksymalna wartość zadana temperatury w pomieszczeniu
• Uruchomienie: Synco ACS, ETS lub lokalnie (DIP + HMI)
• Zachowanie nastaw: ustawienia użytkownika i parametrów mogą być zachowane lub przywrócone przy utracie zasilania
• Kolor przedniego panelu: RAL 9003 biały
• Stopień ochrony: IP30
• Klasa ochronności: II (wg EN 60730)

Zastosowanie

Regulator RDF600KN służy do regulacji temperatury (grzanie i/lub chłodzenie) w pomieszczeniach lub strefach. W zależności od wybranej aplikacji podczas uruchomienia, urządzenie może sterować m.in.:

• klimakonwektorami 2-rurowymi (ogrzewanie lub chłodzenie),
• klimakonwektorami 2-rurowymi z nagrzewnicą elektryczną,
• klimakonwektorami 4-rurowymi (ogrzewanie i chłodzenie),
• sprężarką 1-stopniową w urządzeniach z bezpośrednim odparowaniem (DX), także z nagrzewnicą elektryczną.

Funkcje i tryby pracy

Tryby i komfort użytkownika

• Komfort, Ekonomiczny, Ochrona oraz automatyczny program czasowy (z magistrali KNX).
• Wyświetlanie temperatury w pomieszczeniu lub wartości zadanej w °C lub °F.
• Ograniczenie minimalnej i maksymalnej wartości zadanej temperatury w pomieszczeniu.
• Blokada przycisków (automatyczna lub ręczna).
• Wydłużenie czasu pracy w trybie Komfort.

Sterowanie wentylatorem i przełączanie grzanie/chłodzenie

• Sterowanie wentylatorem 1- lub 3-biegowym w trybie automatycznym lub ręcznym.
• Przełączanie ogrzewanie/chłodzenie automatycznie (czujnik / KNX) lub ręcznie (zależnie od aplikacji).
• Zaawansowane funkcje sterowania wentylatorem (np. okresowe załączanie, uruchamianie, wybór sposobu pracy wentylatora).

Wejścia wielofunkcyjne

Dwa wejścia X1 i X2 można parametryzować do różnych funkcji, m.in.:

• czujnik do automatycznego przełączania ogrzewanie/chłodzenie,
• wyniesiony czujnik temperatury w pomieszczeniu lub czujnik temperatury powietrza obiegowego,
• czujnik punktu rosy,
• styk okienny, czujnik obecności,
• wejście sygnału alarmu/błędu, wejście monitorujące.

Nastawy fabryczne: X1 – styk przełączania trybu pracy, X2 – czujnik wyniesiony (funkcje wybierane parametrami).

Wyjścia i sterowanie (logika zależna od aplikacji)

• Q1, Q2, Q3 – wyjścia sterujące biegami wentylatora (I/II/III bieg) 230 V AC.
• Y11, Y21 – wyjścia sterujące 230 V AC, wykorzystywane zależnie od aplikacji do sterowania np. zaworem, sprężarką lub nagrzewnicą elektryczną.
• W aplikacji 3-stawnej: Y11 = otwórz, Y21 = zamknij.

Dane techniczne

• Napięcie znamionowe: 230 V AC
• Częstotliwość: 50/60 Hz
• Kategoria przepięć: III
• Pobór mocy (maks.): 3,5 VA / 1,2 W
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A
• Wyjścia Q1/Q2/Q3 (wentylator): 230 V AC, min. 5 mA, maks. 5(2) A (rez./ind.)
• Uwaga: wentylatorów nie można łączyć równolegle (jeden wentylator bezpośrednio; kolejne przez przekaźniki – po jednym na każdy bieg)
• Wyjścia Y11/Y21: 230 V AC, min. 5 mA, maks. 5(2) A (rez./ind.)
• Maks. prąd całkowity przez zacisk „L” (Qx+Yxx): maks. 7 A
• Wejścia X1/X2 – czujnik temperatury: QAH11.1 (NTC), 0…49 °C, długość kabla maks. 80 m
• Wejścia X1/X2 – wejście dwustanowe: wybierane (N.O./N.Z.), SELV 0…5 V DC / maks. 5 mA
• Równoległe podłączenie do jednego przełącznika: maks. 20 regulatorów
• Izolacja od napięcia sieciowego (SELV): 4 kV, wzmocniona izolacja
• Wbudowany czujnik temperatury: zakres 0…49 °C, dokładność przy 25 °C < ±0,5 K, kalibracja ±3,0 K
• Rozdzielczość wskazań/nastaw: 0,5 °C (wartość zadana i wskazanie temperatury)
• Stopień ochrony: IP30
• Klasa palności obudowy: UL94 V-0
• Masa: 0,150 kg (bez opakowania) / 0,220 kg (z opakowaniem)

Zaciski i podłączenia

• L, N: zasilanie 230 V AC
• Q1, Q2, Q3: wyjścia biegów wentylatora 230 V AC
• Y11, Y21: wyjścia sterujące 230 V AC (np. zawór / sprężarka / nagrzewnica elektryczna; w aplikacji 3-stawnej: otwórz/zamknij)
• X1, X2: wejścia wielofunkcyjne (czujnik temperatury lub styk bezpotencjałowy)
• M: masa pomiarowa dla czujników i przełączników
• CE+ / CE-: magistrala KNX + / KNX –

Montaż

• Montaż podtynkowy w puszce połączeniowej okrągłej lub kwadratowej.
• Wymagania dla puszki: okrągła CEE o średnicy min. 60 mm i głębokości min. 40 mm lub kwadratowa o rozstawie otworów mocujących 60 mm.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu: około 1,5 m nad podłogą.
• Przed demontażem przedniego panelu należy odłączyć zasilanie.

Podsumowanie

Siemens RDF600KN to wszechstronny regulator pomieszczeniowy KNX do montażu podtynkowego, zaprojektowany do sterowania klimakonwektorami oraz aplikacjami DX. Podświetlany wyświetlacz, tryby Komfort/Eko/Ochrona, dwa wejścia wielofunkcyjne, sterowanie wentylatorem 1- lub 3-biegowym oraz elastyczne wykorzystanie wyjść (ON/OFF lub 3-stawne – zależnie od aplikacji) sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji HVAC opartych o KNX.
