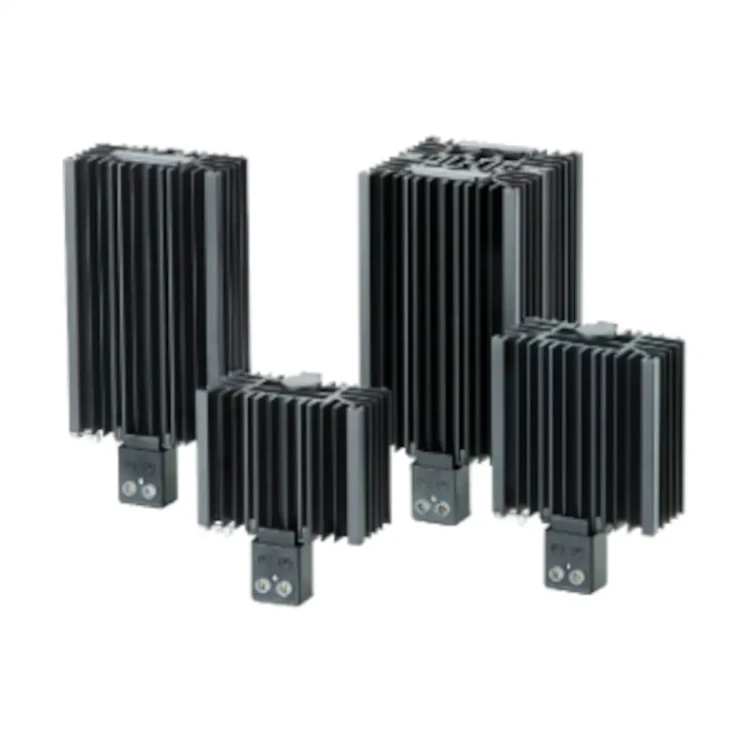

SHT100 Grzejnik 100 W przyłącze 2-polowe 110-250V

SHT100 to grzałka PTC z przyłączem zaciskowym (terminal connection) o mocy 100 W (przy temperaturze otoczenia 20°C), przeznaczona do montażu na szynie DIN 35 mm (EN50022). Zastosowany rezystor PTC ma charakterystykę samoograniczającą (self regulating), a aluminiowy radiator wykonano z anodowanego profilu wytłaczanego.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: SHT100
• Typ: grzałka PTC, terminal connection
• Moc grzewcza: 100 W (przy 20°C)
• Zasilanie: 110–250 V AC lub DC
• Element grzejny: rezystor PTC, samoregulujący
• Montaż: klips do szyny DIN 35 mm (EN50022)
• Zalecana pozycja montażu: pionowa (najlepsza wydajność)
• Stopień ochrony: IP20
• Klasa ochronności: Class II
• Zgodność: CE

Funkcje i działanie

• Samoregulacja PTC: element grzejny typu PTC (self regulating).
• Radiator: wytłaczany profil aluminiowy, anodowany.

Podłączenie elektryczne

• Złącza: 2 zaciski śrubowe dla przewodów linkowych lub jednodrutowych.
• Maks. przekrój przewodu: 2,5 mm².
• Prąd rozruchowy (inrush current): 5 A.
• Zalecany bezpiecznik zwłoczny (delayed fuse): 8 A.

Dane techniczne

• Moc grzewcza*: 100 W
• Zasilanie: 110–250 V AC lub DC
• Prąd rozruchowy: 5 A
• Zalecany bezpiecznik zwłoczny: 8 A
• Stopień ochrony (EN60529): IP20
• Klasa ochronności (IEC): Class II
• Temperatura pracy: -45…+70°C
• Temperatura składowania: -45…+80°C
• Wymiary (HxWxD): 110 x 90 x 80 mm
• Masa: 0,50 kg

* przy temperaturze otoczenia 20°C

Montaż

• Mocowanie: klips do montażu na szynie DIN 35 mm (EN50022).
• Pozycja: dla najlepszej wydajności zalecany montaż w pionie.

Akcesoria

• Termostat NC 0–60°C: THR2
• Podwójny termostat NC 0–60°C / NO 0–60°C: THRV22
• Higrotermostat 0–60°C / 30–90%RH: ETUH22
• Higrostat 10–90%RH: MUH

Podsumowanie

Alfa Electric SHT100 to kompaktowa grzałka PTC 100 W z zasilaniem 110–250 V AC/DC, przeznaczona do montażu na szynie DIN 35 mm. Oferuje przyłącze przez 2 zaciski śrubowe (do 2,5 mm²), stopień ochrony IP20 oraz wykonanie w klasie II, a dla najlepszej wydajności zalecany jest montaż pionowy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Grzałka PTC SHT100, moc grzewcza 100 W.
• Zasilanie: 110–250 V AC lub DC.
• Urządzenie elektryczne. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Podłączenie elektryczne realizowane jest przez 2 zaciski śrubowe, przeznaczone do przewodów linkowych lub sztywnych o przekroju do 2,5 mm².
• Zalecane zabezpieczenie: bezpiecznik zwłoczny 8 A.
• Prąd rozruchowy urządzenia wynosi 5 A.
• Element grzewczy: rezystor PTC, samoregulujący.
• Klasa ochronności IEC: Class II.
• Stopień ochrony: IP20. Produkt przeznaczony do stosowania w miejscach zapewniających odpowiednią ochronę przed wpływem wilgoci i dostępem ciał obcych, zgodnie z tym stopniem ochrony.
• Zakres temperatury pracy: od -45°C do +70°C.
• Zakres temperatury przechowywania: od -45°C do +80°C.
• Montaż na szynie DIN 35 mm zgodnie z EN50022.
• Dla uzyskania najlepszej skuteczności urządzenie należy montować w pozycji pionowej.
• Obudowa/radiator wykonany z anodowanego profilu aluminiowego. Podczas pracy powierzchnia urządzenia może się nagrzewać.
• Nie wyrzucać produktu razem z odpadami komunalnymi. Po zakończeniu użytkowania należy przekazać go do odpowiedniego punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z obowiązującymi przepisami.

Pliki do pobrania:
SHT100 Karta katalogowa
