THV02 Termostat do wentylatora 0-60 °C/IP20 10A 250V AC

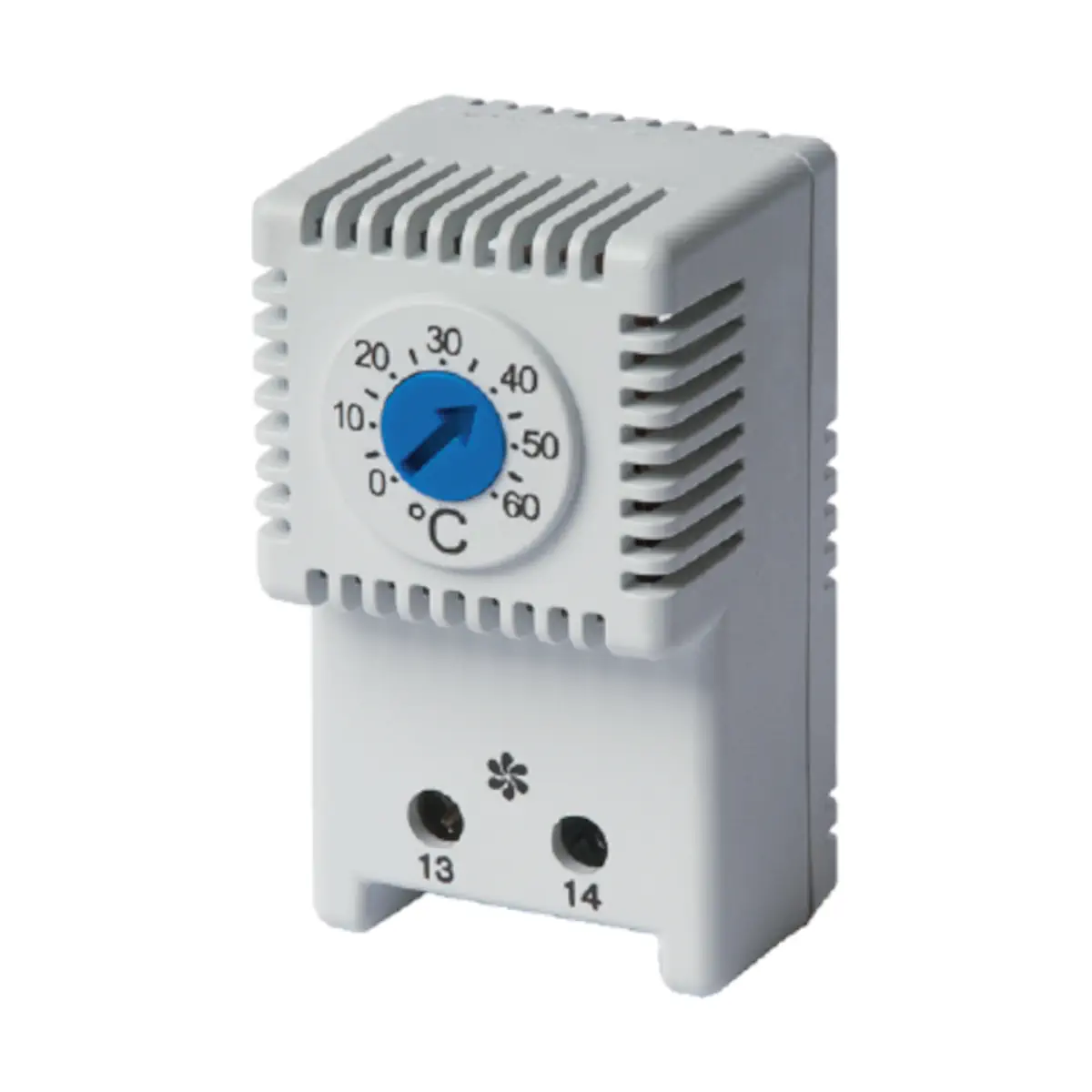

THV02 to kompaktowy termostat do montażu na szynie DIN 35 mm, oparty na czujniku bimetalicznym. Wersja THV posiada styk NO o dużej obciążalności i jest typowo stosowana do sterowania urządzeniami wentylacyjnymi (np. wentylator, filtrator, sygnalizacja).

Najważniejsze cechy

• Producent: Alfa Electric
• Model: THV02
• Typ: termostat bimetaliczny, montaż na szynie DIN 35 mm
• Styk: NO (snap action)
• Zakres nastawy temperatury: 0…+60°C
• Dokładność: ±4°C
• Histereza: 7°C
• Stopień ochrony: IP20
• Pozycja montażu: dowolna

Zastosowanie

THV02 jest przeznaczony do sterowania elementami wentylacji lub sygnalizacji w zależności od temperatury, w szczególności w zabudowach i szafach sterowniczych. Dzięki stykowi NO może załączać obciążenie po osiągnięciu ustawionej temperatury.

Funkcja i działanie

• Czujnik: termostatyczny bimetal
• Rodzaj styku: NO (normalnie otwarty), szybkie przełączanie (snap action)
• Histereza 7°C ogranicza częste przełączanie w pobliżu punktu nastawy.

Podłączenie elektryczne

• Zaciski: 2-polowe, do przewodu 2,5 mm²
• Wyprowadzenia styku (THV): 13–14

Dane techniczne

• Zakres nastawy temperatury: 0…+60°C
• Dokładność: ±4°C
• Histereza: 7°C
• Maks. prąd łączeniowy (250 Vac, obciążenie rezystancyjne / indukcyjne): 10 A (1,6 A)
• Maks. prąd łączeniowy (125 Vac, obciążenie rezystancyjne / indukcyjne): 15 A (2,5 A)
• Maks. moc łączeniowa (Vdc): 30 W
• Rezystancja styku: < 10 mΩ
• Trwałość: > 100 000 cykli
• Temperatura pracy: -25…+80°C
• Temperatura składowania: -45…+80°C
• Stopień ochrony: IP20
• Obudowa: PA6, UL94 V0 (samogasnąca), jasnoszara RAL 7035
• Wymiary (H×W×D): 61×34×35 mm
• Masa (z opakowaniem): 0,048 kg (0,055 kg)
• Certyfikacje: CE, cULus (File: E348803)

Montaż

• Montaż: zatrzask na szynie DIN 35 mm (EN 50022)
• Pozycja montażu: dowolna

Podsumowanie

Alfa Electric THV02 to prosty i wytrzymały termostat bimetaliczny na szynę DIN 35 mm ze stykiem NO (13–14) i zakresem nastawy 0…+60°C. Dzięki wysokiej obciążalności styków oraz konstrukcji typu snap action sprawdzi się jako termiczne sterowanie wentylacją lub sygnalizacją w szafach i obudowach elektrycznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Termostat przeznaczony jest do montażu na szynie DIN 35 mm zgodnie z EN50022.
• Produkt należy instalować wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Montaż, podłączenie i uruchomienie powinny być wykonywane przez wykwalifikowany personel.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie.
• Produkt jest wyposażony w styk NO i jest przeznaczony do pracy zgodnie z parametrami modelu THV02.
• Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia: maks. 10 A (1,6 A obciążenie indukcyjne) przy 250 VAC oraz 15 A (2,5 A obciążenie indukcyjne) przy 125 VAC.
• Maksymalna moc przełączania dla prądu stałego wynosi 30 W; przekroczenie tej wartości może spowodować uszkodzenie urządzenia.
• Podłączenia elektryczne należy wykonywać z użyciem 2-biegunowego zacisku i przewodów o przekroju do 2,5 mm².
• Produkt posiada stopień ochrony IP20, dlatego jest przeznaczony do stosowania wewnątrz obudów lub w miejscach zapewniających odpowiednią ochronę przed dotykiem i wpływem czynników zewnętrznych.
• Nie stosować urządzenia poza dopuszczalnym zakresem temperatury pracy od -25°C do +80°C oraz poza zakresem temperatury przechowywania od -45°C do +80°C.
• Nastawę temperatury dla modelu THV02 należy ustawiać wyłącznie w zakresie od 0°C do +60°C.
• Obudowa wykonana jest z tworzywa PA6 o klasie palności UL94 V-0, jednak produkt należy użytkować wyłącznie zgodnie z przeznaczeniem i nie narażać na uszkodzenia mechaniczne.
• Po zakończeniu eksploatacji produkt należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.

Pliki do pobrania:
THV02 Karta katalogowa
