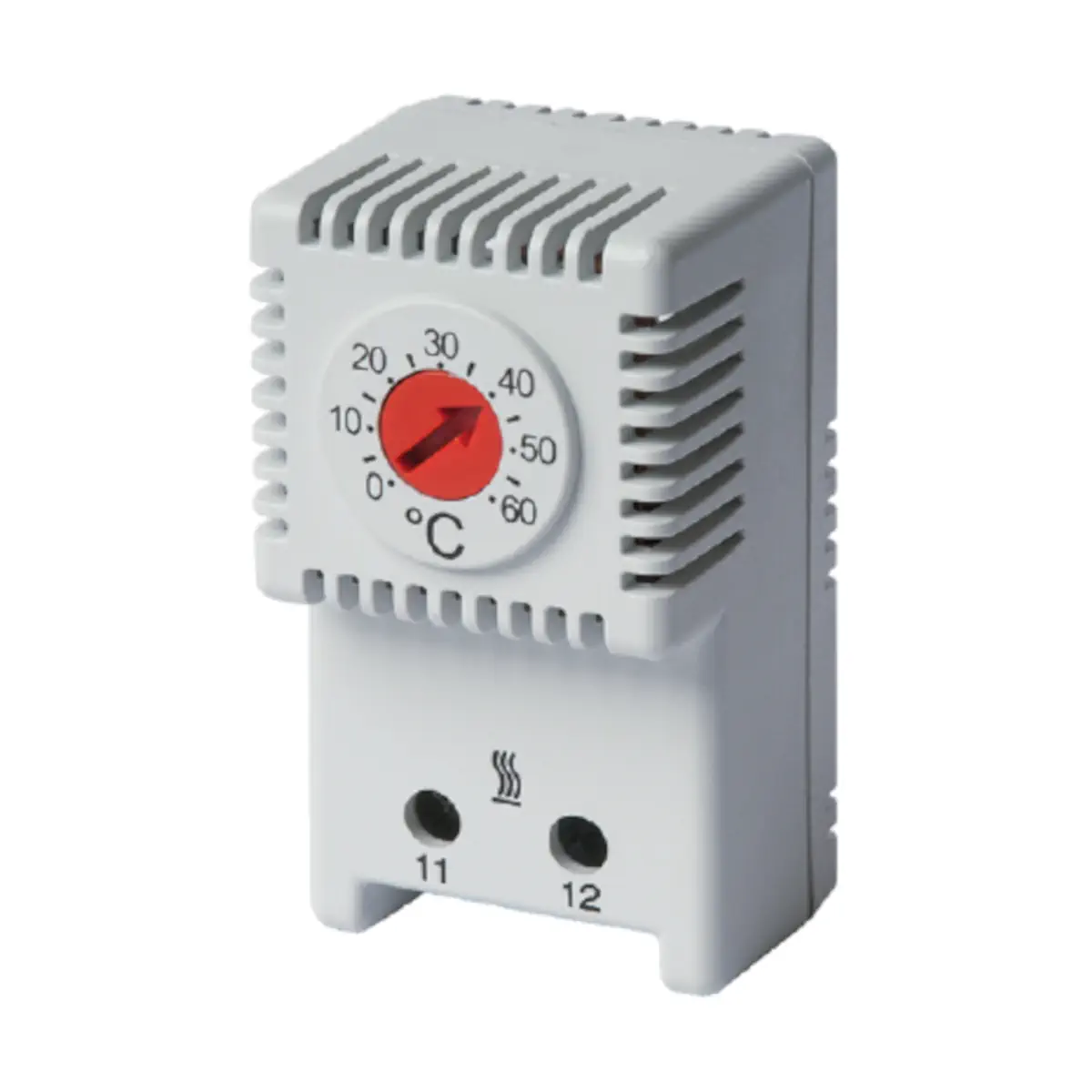

THR02 Termostat do grzałki 0-60 °C/IP20 10A 250V AC

Przejdź do sekcji Opinie

Alfa Electric THR02 to kompaktowy termostat bimetaliczny na szynę DIN 35 mm ze stykiem NC, stosowany do sterowania grzałkami i utrzymania temperatury w szafach automatyki. Nastawę 0–60°C realizuje się pokrętłem; dokładność wynosi ±4°C, a histereza ok. 7°C. Mechanizm snap action zapewnia szybkie i pewne przełączanie, a zaciski 2‑biegunowe przyjmują przewody do 2,5 mm². THR02 ma IP20 i obciążalność do 10 A przy 250 Vac (rezyst.). Pracuje od -25 do +80°C i spełnia wymagania CE oraz cULus.

Przejdź do pełnego opisu

66,00 zł

Ilość

szt.

Dostępność:

24 h (duża ilość) | + kurier, paczkomat 1-2 dni

Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł

Opis

THR02 to kompaktowy termostat do montażu na szynie DIN 35 mm, oparty na członie bimetalicznym. Model ten posiada styk NC (normalnie zamknięty) i jest typowo stosowany do sterowania grzałkami. Nastawa temperatury realizowana jest pokrętłem, a konstrukcja zapewnia dużą obciążalność łączeniową w aplikacjach automatyki.

Najważniejsze cechy

Producent: Alfa Electric
Model: THR02
Typ: termostat kompaktowy, bimetaliczny
Montaż: szyna DIN 35 mm (EN50022)
Rodzaj styku: NC (normalnie zamknięty)
Zakres nastawy temperatury: 0…60°C
Typ działania styku: snap action
Pozycja montażu: dowolna (variable)
Stopień ochrony: IP20

Zastosowanie

THR02 jest przeznaczony do montażu na szynie DIN 35 mm i jest typowo używany do sterowania grzałkami w układach, w których wymagane jest termiczne załączanie/rozłączanie obwodu z wykorzystaniem styku NC.

Podłączenie elektryczne

Zaciski: 2‑biegunowe, dla przewodu do 2,5 mm²
Tor styku (THR): 11–12

Dane techniczne

Zakres nastawy: 0…60°C
Dokładność: ±4°C
Histereza: 7°C
Maks. prąd łączeniowy (250 Vac, obciążenie rezystancyjne / indukcyjne): 10 A (1,6 A)
Maks. prąd łączeniowy (125 Vac, obciążenie rezystancyjne / indukcyjne): 15 A (2,5 A)
Maks. moc łączeniowa (Vdc): 30 W
Typ czujnika temperatury: thermostatic bimetal
Rezystancja styku: < 10 mΩ
Trwałość: 100 000 cykli
Materiał obudowy: PA6, UL94 V0 self-extinguishing, jasnoszary RAL 7035
Stopień ochrony (EN60529): IP20
Temperatura pracy: -25…+80°C
Temperatura składowania: -45…+80°C
Wymiary (H×W×D): 61×34×35 mm
Masa: 0,048 kg (z opakowaniem 0,055 kg)
Certyfikacje / zgodność: CE, cULus (File n. E348803)

Montaż

Montaż zatrzaskowy na szynie DIN 35 mm (EN50022).
Pozycja montażu: dowolna (variable).

Podsumowanie

Alfa Electric THR02 to kompaktowy termostat bimetaliczny na szynę DIN, z stykiem NC i zakresem nastawy 0…60°C, typowo przeznaczony do sterowania grzałkami. Wysoka obciążalność łączeniowa, proste podłączenie i montaż na DIN czynią go praktycznym elementem sterowania temperaturą w aplikacjach automatyki.

Pliki do pobrania:
THR02 Karta katalogowa
