THRV22 Termostat NC 0-60 °C NO 0-60 °C 10A 250V AC

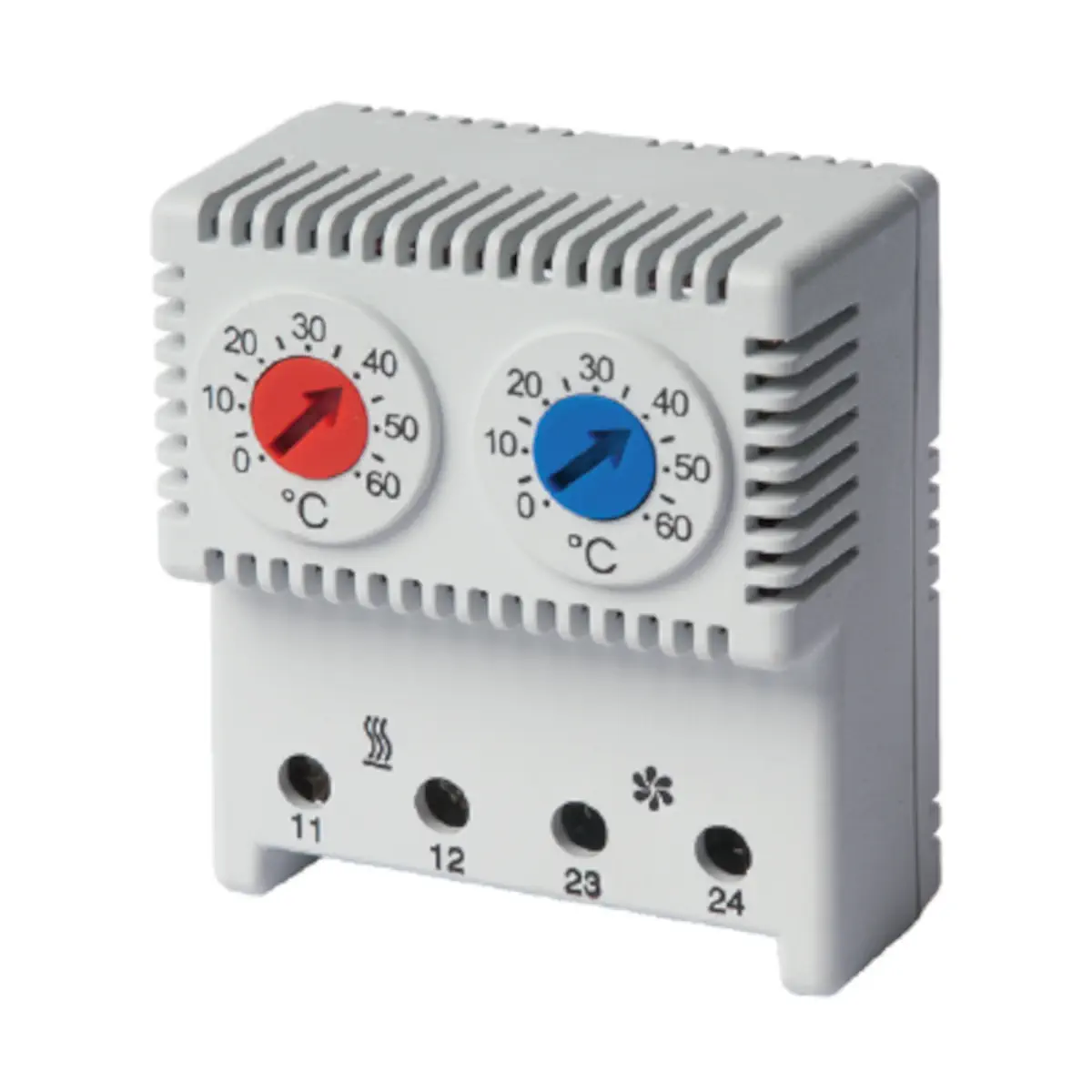

THRV22 to kompaktowy podwójny termostat do montażu na szynie DIN 35 mm (EN 50022). Wykorzystuje termostatyczny bimetal i oferuje dwa niezależne tory przełączające o dużej obciążalności: jeden z kontaktem NC oraz drugi z kontaktem NO. Oba termostaty mają taki sam zakres nastawy 0…60°C, co ułatwia realizację dwóch funkcji temperaturowych w jednej aplikacji.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: THRV22
• Typ: podwójny termostat (double-thermostat)
• Funkcja styków: 1× NC + 1× NO (dwa niezależne kanały)
• Zakres nastawy (oba kanały): 0…60°C
• Czujnik: termostatyczny bimetal
• Typ pracy styków: snap action
• Dokładność: ±4°C
• Histereza: 7°C
• Stopień ochrony: IP20
• Obudowa: PA6, UL94 V0 (samogasnąca), jasnoszary RAL 7035
• Montaż: zatrzask na szynę DIN 35 mm

Zastosowanie

THRV22 przeznaczony jest do realizacji dwóch niezależnych funkcji termostatycznych w jednej obudowie (oddzielne kanały z kontaktami NC i NO), z możliwością ustawienia progu zadziałania w zakresie 0…60°C.

Funkcje i działanie

Dwa niezależne kanały przełączające

• Urządzenie posiada dwa oddzielne tory stykowe: NC oraz NO.
• Wyprowadzenia styków: 11–12 oraz 23–24.
• Przełączanie typu snap action.

Parametry elektryczne

• Maks. prąd przełączania (250 Vac): 10 A (1,6 A dla obciążenia indukcyjnego)
• Maks. prąd przełączania (125 Vac): 15 A (2,5 A dla obciążenia indukcyjnego)
• Maks. moc przełączania (Vdc): 30 W
• Rezystancja styków: < 10 mΩ
• Trwałość: > 100 000 cykli
• Podłączenie: zacisk 2-biegunowy dla przewodu do 2,5 mm²

Dane środowiskowe

• Temperatura pracy: -25…80°C
• Temperatura składowania: -45…80°C
• Pozycja montażu: dowolna

Wymiary i wykonanie

• Wymiary (H×W×D): 61×53×35 mm
• Masa (z opakowaniem): 0,080 kg

Zgodność

• Certyfikacje: CE, UL (cRUus), file n. E348803

Akcesoria

• Uchwyt na szynę DIN: GUIDADINPL

Podsumowanie

Alfa Electric THRV22 to podwójny termostat na szynę DIN 35 mm z dwoma niezależnymi kanałami (NC + NO) i zakresem nastawy 0…60°C. Dzięki bimetalicznemu czujnikowi, przełączaniu snap action oraz wysokiej obciążalności styków sprawdzi się w aplikacjach wymagających prostego i niezawodnego sterowania temperaturowego w dwóch obwodach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt THRV22 posiada oznaczenie CE.
• Podwójny termostat do montażu na szynie DIN 35 mm zgodnie z EN50022. Montaż należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie elektryczne. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie.
• Podłączenie elektryczne należy wykonywać wyłącznie zgodnie z parametrami znamionowymi produktu. Nie przekraczać maksymalnych wartości obciążenia styków: 10 A (1,6 A dla obciążenia indukcyjnego) przy 250 Vac, 15 A (2,5 A dla obciążenia indukcyjnego) przy 125 Vac oraz 30 W przy Vdc.
• Produkt THRV22 jest wyposażony w dwa wyjścia NO i zakres nastawy temperatury 0 do +60°C. Użytkowanie poza przewidzianym zakresem może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Stopień ochrony obudowy wynosi IP20. Produkt nie jest przeznaczony do bezpośredniego kontaktu z wodą ani do stosowania w miejscach wymagających wyższego stopnia ochrony.
• Urządzenie należy użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od -25 do +80°C oraz przechowywać w temperaturze od -45 do +80°C.
• Podłączenia należy wykonywać przy użyciu odpowiednich przewodów i zacisków, zgodnie z dokumentacją producenta; zaciski są przystosowane do przewodów o przekroju do 2,5 mm².
• Pozycja montażu jest dowolna, jednak instalację należy wykonać w sposób zapewniający bezpieczną pracę urządzenia i zgodność z wymaganiami producenta.

Pliki do pobrania:
THRV22 Karta katalogowa
