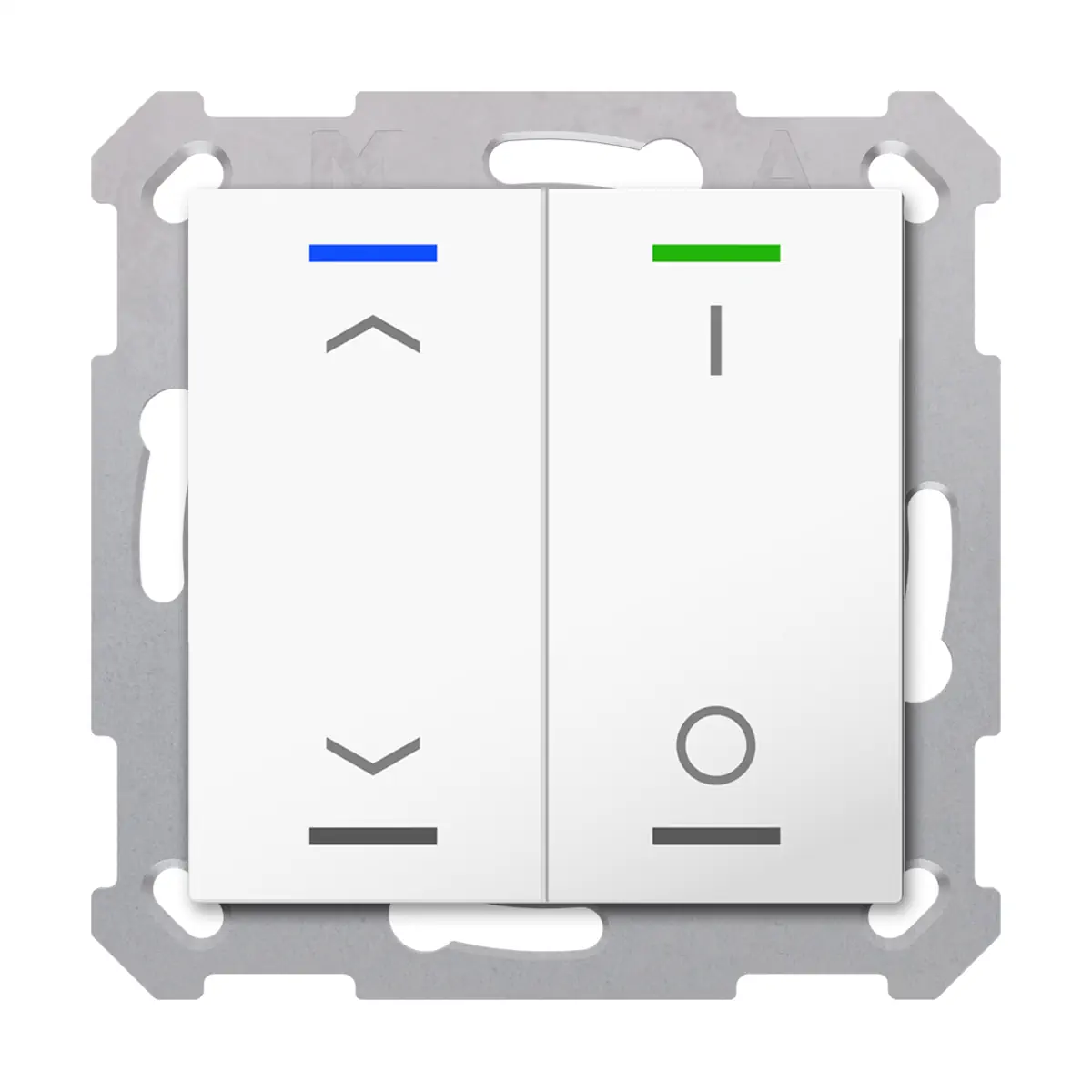

TAL-55T2C02.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje i przełącznik, z czujnikiem temperatury, biały (Pure White) połysk, z funkcją Secure

TAL-55T2C02.02S to neutralny przycisk KNX z wbudowanym czujnikiem temperatury oraz konfigurowalnymi diodami statusowymi RGBW, przeznaczony do programów osprzętu 55 mm. Wersja ta oferuje 2 pary przycisków / 4 pola przycisków w układzie pionowym, symbole góra/dół oraz I/O, a także obsługę KNX Data Secure. Urządzenie umożliwia realizację funkcji przełączania, ściemniania, sterowania żaluzjami, wywoływania scen i wysyłania wartości, a dodatkowo posiada 4 zintegrowane bloki logiczne oraz zintegrowany sprzęgacz magistralny.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T2C02.02S
• Typ: przycisk KNX z czujnikiem temperatury
• Seria: Taster Light 55
• Kolor: czysta biel, błyszczący
• Liczba przycisków: 2 pary przycisków / 4 pola przycisków
• Symbole na przyciskach: góra/dół oraz I/O
• Diody LED: 4 x RGBW (status), po 2 diody na każdą parę przycisków
• Czujnik temperatury: zintegrowany
• KNX Secure: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Bloki logiczne: 4
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-55T2C02.02S przeznaczony jest do obsługi funkcji KNX w instalacjach automatyki budynkowej. Może pracować w trybie jedno- i dwuklawiszowym dla funkcji:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wysyłania wartości,
• wywoływania scen.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA Standard 55, E2, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Przyciski mogą być swobodnie konfigurowane jako pary przycisków lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuklawiszowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Urządzenie oferuje funkcję inteligentnego ściemniania jednym przyciskiem.
• Dostępna jest obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.

Wysyłanie wartości i scen

• Rozszerzona funkcja „wysyłanie wartości”.
• Możliwość przełączania do 4 wartości lub scen.
• Funkcja wielokrotnego kliknięcia pozwala wysłać do 4 wartości na te same lub różne obiekty.
• Sterowanie grupowe realizowane przez długie lub bardzo długie naciśnięcie przycisku.

Diody statusowe RGBW

• Każda para przycisków posiada 2 diody statusowe RGBW.
• Łącznie urządzenie wyposażono w 4 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Czujnik temperatury i logika

• Przycisk ma zintegrowany czujnik temperatury.
• Zakres pomiaru temperatury: 0…40°C
• Urządzenie posiada 4 bloki logiczne.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Bezpieczeństwo KNX: KNX Data Secure
• Sposób podłączenia KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy

Dane techniczne

• Numer artykułu: TAL-55T2C02.02S
• EAN / GTIN: 4251916115487
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Kondensacja: niedopuszczalna

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie przeznaczone jest do montażu z dołączonym pierścieniem nośnym Tragring A.
• Pozycja montażowa: dowolna.

Podsumowanie

MDT TAL-55T2C02.02S to przycisk KNX z serii Taster Light 55, wyposażony w 2 pary przycisków / 4 pola przycisków, wbudowany czujnik temperatury, 4 diody statusowe RGBW, 4 bloki logiczne oraz obsługę KNX Data Secure. Dzięki zgodności z osprzętem 55 mm, montażowi podtynkowemu i szerokim możliwościom konfiguracji funkcji jest to wszechstronny element sterujący do instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z wykorzystaniem dołączonego pierścienia montażowego.
• Montaż, podłączenie i konfigurację produktu TAL-55T2C02.02S należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz w systemach KNX.
• Urządzenie jest zasilane z magistrali KNX napięciem 30 V DC SELV; dopuszczalny zakres napięcia wynosi 21…31 V DC SELV.
• Podłączenie do magistrali należy wykonać za pomocą złącza KNX, stosując przewody jednodrutowe o średnicy 0,6…0,8 mm, zgodnie z wymaganiami producenta.
• Produkt jest urządzeniem elektrycznym niskonapięciowym. Nieprawidłowe podłączenie, okablowanie lub konfiguracja mogą spowodować nieprawidłową pracę urządzenia albo instalacji.
• Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i podwyższonej wilgotności.
• Nie należy użytkować urządzenia w warunkach powodujących kondensację wilgoci; dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez kondensacji.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatur otoczenia od 0 do 45°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Urządzenie posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C; należy montować je w miejscu odpowiednim do prawidłowego pomiaru temperatury otoczenia.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej określonej przez producenta; dokumentacja wskazuje dowolną pozycję montażu.
• Urządzenie jest przeznaczone do współpracy z programami przełączników 55 mm kompatybilnymi z tym modelem; przed montażem należy potwierdzić zgodność osprzętu.
• Nie używać uszkodzonego produktu ani elementów montażowych noszących ślady uszkodzenia.
