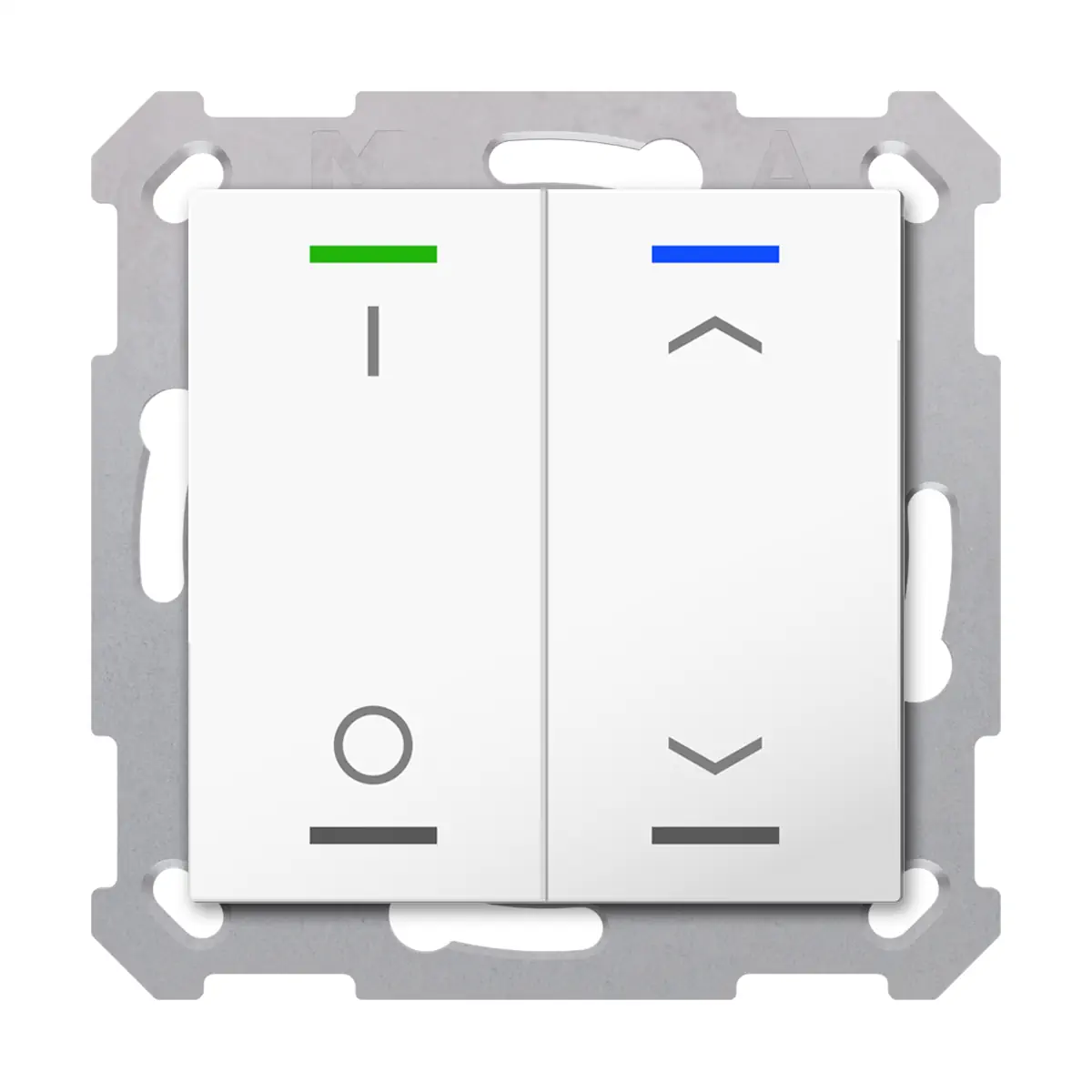

TAL-55T2D02.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik i żaluzje, z czujnikiem temperatury, biały (Pure White) połysk, z funkcją Secure

TAL-55T2D02.02S to przycisk KNX MDT Taster Light 55 z 2 parami przycisków / 4 powierzchniami przyciskowymi, wyposażony w zintegrowany czujnik temperatury, 4 konfigurowalne diody statusowe RGBW oraz wbudowany sprzęgacz magistralny. Wersja ta wykonana jest w kolorze Reinweiß, glänzend (czysta biel, połysk), posiada oznaczenia I/O oraz góra/dół i obsługuje KNX Data Secure. Urządzenie przeznaczone jest do montażu podtynkowego i pasuje do programów osprzętu 55 mm wielu producentów.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T2D02.02S
• Typ: przycisk KNX Taster Light 55
• Wersja: 2-fach, RGBW, TS, Secure
• Kolor: Reinweiß, glänzend
• Obsługa: 2 pary przycisków / 4 powierzchnie przyciskowe
• Układ symboli: I/O oraz góra/dół
• Diody LED: 4 x RGBW (status)
• Czujnik temperatury: zintegrowany, zakres pomiarowy 0...40°C
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Medium KNX: TP-256 z obsługą Long Frame
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Stopień ochrony: IP20
• Montaż: podtynkowy, z dołączonym pierścieniem montażowym Tragring A
• Pozycja montażu: dowolna
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Gwarancja: 3 lata

Zastosowanie

TAL-55T2D02.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Pionowo ułożone pola obsługi można skonfigurować jako pary przycisków lub jako pojedyncze przyciski, dzięki czemu urządzenie może realizować różne zadania sterujące i sygnalizacyjne.

Przycisk obsługuje m.in. następujące funkcje:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Urządzenie pasuje do programów osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA Standard 55, E2, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pola przycisków można swobodnie ustawić jako pary przycisków lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji oraz wartości.
• Urządzenie oferuje inteligentne ściemnianie jednym przyciskiem.

Rozszerzone funkcje sterowania

• Rozszerzona funkcja „wysyłania wartości”.
• Możliwość przełączania do czterech wartości lub scen.
• Obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.
• Sterowanie grupowe przy użyciu długiego lub bardzo długiego naciśnięcia.
• Funkcja wielokrotnego naciśnięcia może wysyłać do 4 wartości do tych samych lub różnych obiektów.

Diody statusowe RGBW

• Przycisk posiada 4 diody RGBW do sygnalizacji stanu.
• Na każdą parę przycisków przypadają 2 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Czujnik temperatury i logika

• Urządzenie ma zintegrowany czujnik temperatury.
• Zakres pomiarowy temperatury: 0...40°C.
• Do dyspozycji są 4 bloki logiczne.

Podłączenie elektryczne i montaż

• Montaż: podtynkowy (UP) w puszce instalacyjnej.
• Element montażowy w zestawie: pierścień montażowy Tragring A.
• Pozycja montażu: dowolna.
• Przyłącze KNX: zacisk wtykowy KNX.
• Przewód KNX: średnica 0,6...0,8 mm, przewód jednodrutowy.

Dane techniczne

• Numer artykułu: TAL-55T2D02.02S
• EAN / GTIN: 4251916115500
• Typ urządzenia: BE Taster
• Kolor: Reinweiß, glänzend
• Wymiary (W x S x G): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• KNX Secure: KNX Data Secure
• Zakres pomiaru temperatury: 0...40°C
• Temperatura otoczenia podczas pracy: 0...45°C
• Temperatura składowania: -20...+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Przyłącze KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6...0,8 mm, przewód jednodrutowy

Podsumowanie

MDT TAL-55T2D02.02S to kompaktowy i funkcjonalny przycisk KNX 55 mm z 2 parami przycisków, 4 diodami RGBW, zintegrowanym czujnikiem temperatury oraz obsługą KNX Data Secure. Szerokie możliwości konfiguracji, obsługa scen i wartości, sterowanie żaluzjami oraz kompatybilność z wieloma programami osprzętu 55 mm sprawiają, że model ten dobrze sprawdza się jako nowoczesny element sterowania w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT TAL-55T2D02.02S – przycisk KNX z wbudowanym czujnikiem temperatury i obsługą KNX Data Secure.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP Montage) w puszce instalacyjnej z użyciem dołączonego pierścienia montażowego.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX o napięciu znamionowym 30 V DC SELV, w dopuszczalnym zakresie 21…31 V DC SELV.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe (Massivleiter), zgodnie z dokumentacją systemu KNX.
• Montaż i podłączenie powinny być wykonywane zgodnie z wymaganiami instalacji KNX oraz przy użyciu odpowiedniego programu aplikacyjnego ETS 5 lub nowszego.
• Stopień ochrony IP20 – produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i podwyższonej wilgotności.
• Nie stosować w warunkach, w których może wystąpić kondensacja pary wodnej. Dopuszczalna kondensacja: nie.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas użytkowania: poniżej 95%.
• Urządzenie może być montowane w dowolnej pozycji montażowej, zgodnie z przeznaczeniem producenta.
• Produkt jest kompatybilny wyłącznie z wybranymi programami osprzętu 55 mm wskazanymi przez producenta. Przed montażem należy potwierdzić zgodność elementów.
