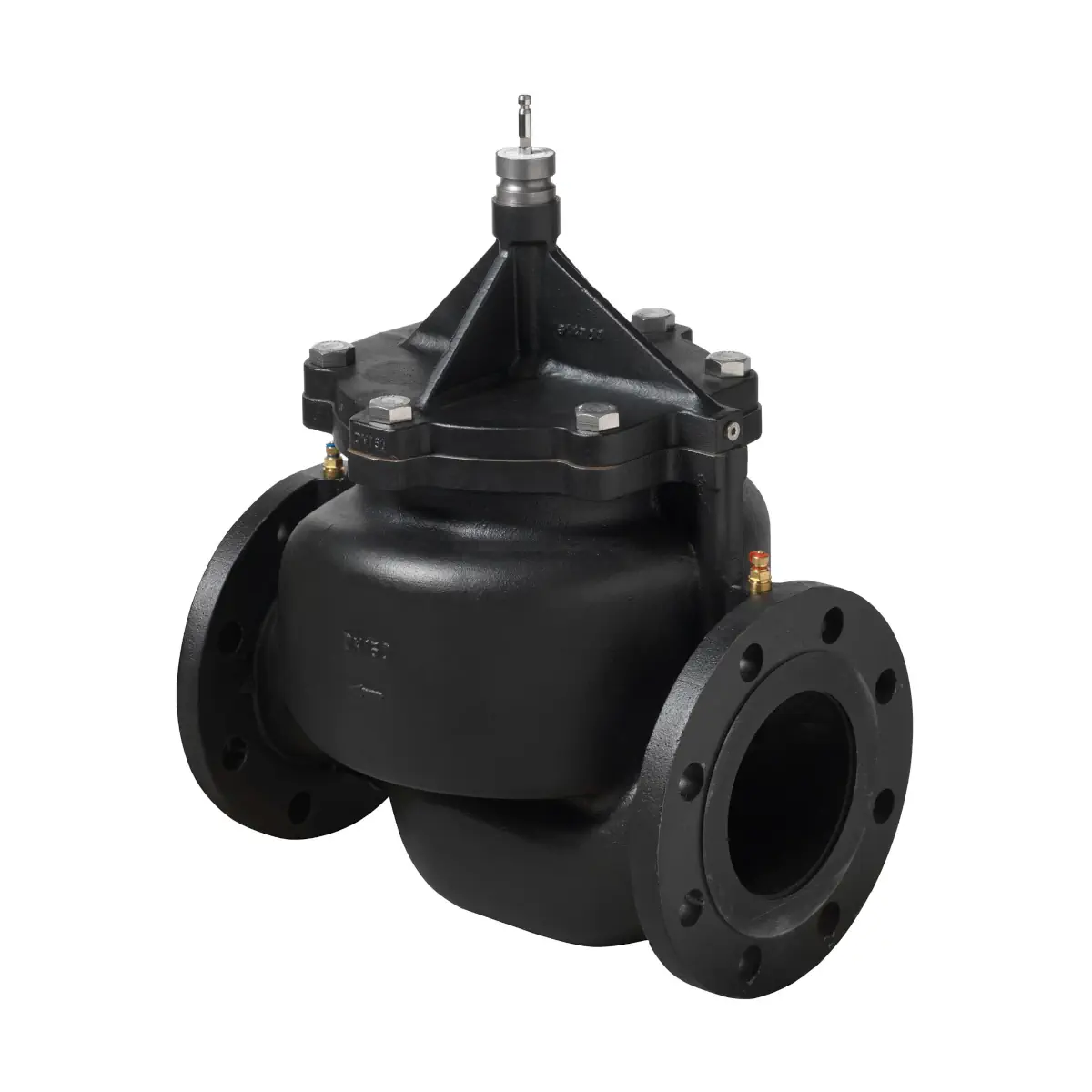

VPF43.125F110 Zawór Kombi kołnierzowy z żeliwa, PN16, DN125, V100 110 m3/h

Siemens VPF43.125F110 to kołnierzowy, niezależny od ciśnienia zawór regulacyjny (PICV) z serii ACVATIX™, przeznaczony do instalacji HVAC i ciepłowniczych w obiegach zamkniętych. Zawór łączy funkcje regulacji, nastawy (ograniczenia) przepływu oraz wbudowanego regulatora różnicy ciśnienia (DPR), dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie wahań ciśnienia w układzie.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPF43.125F110
• Typ: niezależny od ciśnienia zawór regulacyjny (PICV) z wbudowanym DPR
• Wykonanie: kołnierzowe, PN16
• Średnica nominalna: DN 125
• Nominalny przepływ V100 (przy H100): 110 m³/h
• Minimalny nastawialny przepływ Vmin (przy H100): 18,5 m³/h
• Skok nominalny H100: 40 mm
• Punkty pomiaru ciśnienia P/T: p1 (wlot A, czerwona opaska) oraz p3 (wylot B, niebieska opaska)
• Mechanizm nastawy: pierścień ze skalą do ustawienia przepływu obliczeniowego (maksymalnego)
• Siłowniki współpracujące: elektromechaniczne SAV..P.. lub SQV..P.. (dla skoku 40 mm)

Zastosowanie

Zawór VPF43.125F110 stosuje się jako zawór regulacyjny w instalacjach:

• grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC),
• ciepłowniczych,
• wyłącznie do obiegów zamkniętych.

Zasada działania (PICV)

Zawór PICV łączy trzy funkcje w jednym korpusie:

• zawór regulacyjny do płynnej regulacji przepływu,
• nastawę przepływu (ograniczenie przepływu maksymalnego) poprzez skalowany pierścień,
• regulator różnicy ciśnienia (DPR), który utrzymuje stałą różnicę ciśnienia na wewnętrznym zaworze regulacyjnym, stabilizując przepływ mimo wahań ciśnienia w instalacji.

Punkty pomiaru ciśnienia (P/T)

VPF43.125F110 jest wyposażony w dwa punkty P/T do pomiaru i monitorowania różnicy ciśnienia na zaworze podczas uruchamiania:

• p1 – na przyłączu wlotowym A (czerwona opaska),
• p3 – na przyłączu wylotowym B (niebieska opaska).

Nastawa przepływu (ograniczenie przepływu maksymalnego)

• Wymagany przepływ obliczeniowy ustawia się na skali nastawy (pierścień nastawczy).
• Zalecenie montażowe: przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Podczas nastawy nie należy ustawiać wartości poniżej 0,6.
• Minimalna wymagana różnica ciśnień Δpmin zależy od ustawionego przepływu; dla tego modelu (wg tabel nastaw) wynosi typowo ok. 16…35 kPa (wraz ze wzrostem nastawy przepływu).

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka zaworu: liniowa wg VDI / VDE 2173
• Poziom nieszczelności: Klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Kierunek działania: normalnie otwarty (wciśnij, żeby zamknąć)
• Skok nominalny: 40 mm (DN 100, 125)
• Stosunek regulacji: 1:100
• Średnia dokładność przepływu (DN 100…150): ±10% od Δpmin do 105 kPa oraz ±5% od 105…600 kPa
• Dopuszczalne czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura medium (PN16, DN 50…150): 1…120°C
• Cicha praca: niski poziom hałasu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Ograniczenie uruchomieniowe: ciśnienie różnicowe Pmax w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa
• Połączenia kołnierzowe: ISO 7005-2
• Punkty pomiaru ciśnienia (P/T): G ¼ cala (połączenie), wskazówki pomiarowe 2 mm × 40 mm

Materiały

• Korpus zaworu (PN16, DN 125): żeliwo szare GJL-250
• Trzpień, sprężyna: stal nierdzewna
• Trim: mosiądz (DZR)
• Regulator (DPR): stal nierdzewna
• Uszczelnienia: EPDM

Montaż i dostawa – ważne informacje

• Obowiązkowy kierunek przepływu: zgodnie ze strzałką na korpusie zaworu.
• Zalecenie: w obiegach grzewczych zawór montować najlepiej na rurze powrotnej (niższa temperatura medium).
• Położenie fabryczne (bez siłownika): ZAMKNIĘTY.
• Dostawa: zawory dostarczane są bez przeciwkołnierzy i bez uszczelek.
• Konserwacja: zawory PICV VPF… nie wymagają konserwacji; w przypadku wycieku dławnicy trzpienia należy wymienić cały zawór.

Podsumowanie

Siemens VPF43.125F110 to kołnierzowy zawór PICV PN16, DN125 o przepływie nominalnym V100 = 110 m³/h, z możliwością nastawy przepływu (od Vmin = 18,5 m³/h) oraz wbudowanym regulatorem różnicy ciśnień. To sprawdzone rozwiązanie do stabilnej regulacji i samo-równoważenia obiegów hydraulicznych w instalacjach HVAC, z gotowymi punktami P/T do pomiarów (p1/p3) podczas uruchomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF43.125F110 posiada zgodność EU (CE) zgodnie z dokumentacją producenta CE1T4315xx.
• Zawór podlega wymaganiom dyrektywy ciśnieniowej PED 2014/68/EU. Dla grupy płynów 2, DN125 (PN16), produkt sklasyfikowano jako Kategoria I, moduł A, z oznakowaniem CE zgodnie z art. 14 ust. 2.
• Przeznaczony wyłącznie do instalacji grzewczych, wentylacyjnych, klimatyzacyjnych oraz ciepłowniczych, jako zawór regulacyjny w obiegach zamkniętych.
• Dopuszczalne medium: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Dla modelu VPF43.125F110 dopuszczalne ciśnienie robocze wynosi PN16 / 1600 kPa (16 bar), a dopuszczalna temperatura medium 1...120 °C.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Należy bezwzględnie przestrzegać wskazanego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Nie używać zaworu jako punktu stałego lub elementu nośnego instalacji. Zawór należy montować bez naprężeń mechanicznych.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości spawalnicze i inne ciała obce. Zaleca się zastosowanie filtra siatkowego lub odmulacza przed zaworem.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Domyślne położenie fabryczne zaworu bez siłownika: zamknięty.
• Zawór należy instalować razem z prawidłowo zamontowanym siłownikiem. Zawory odcinające w instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Podczas płukania lub prób ciśnieniowych systemu zawór musi pozostawać otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• W celu zapewnienia cichej pracy nie należy przekraczać różnicy ciśnień 150 kPa.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie, zamknąć zawory odcinające, zmniejszyć ciśnienie w sieci rurociągów i odczekać do ostygnięcia rur. Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Ryzyko oparzeń.
• Dławnica trzpienia nie jest wymienna. W przypadku wycieku należy wymienić cały zawór.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Po zakończeniu eksploatacji urządzenie należy utylizować zgodnie z odpowiednimi przepisami i nie wyrzucać z odpadami komunalnymi.
