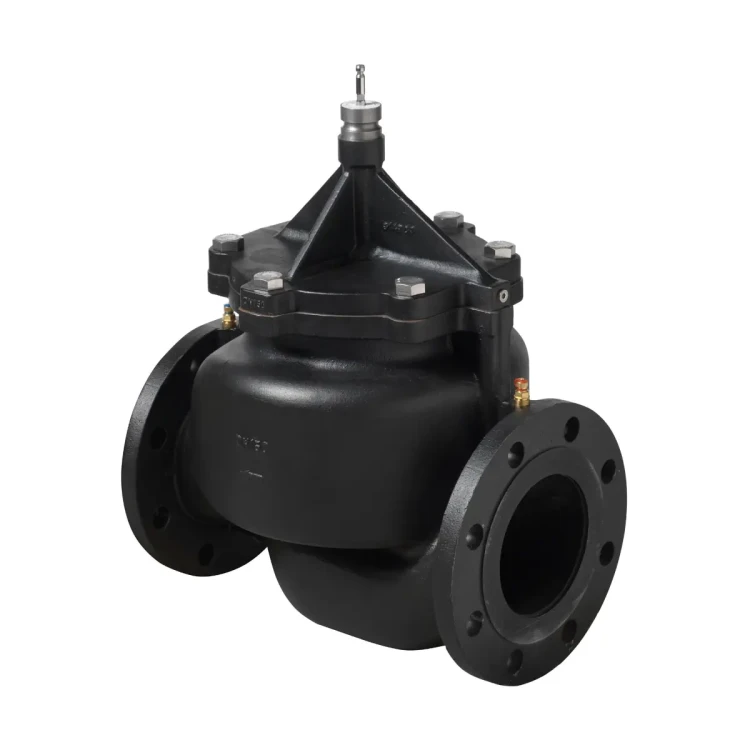

VPF43.200F280 Zawór Kombi kołnierzowy z żeliwa, PN16, DN200, V100 280 m3/h, współpracuje z SAV..P.., SQV..P..

VPF43.200F280 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) z serii Acvatix™, przeznaczony do instalacji HVAC i ciepłowniczych pracujących w obiegach zamkniętych. Zawór posiada wbudowany regulator różnicy ciśnienia (DPR) oraz mechanizm nastawy przepływu (ograniczenia przepływu maksymalnego), dzięki czemu utrzymuje zadany przepływ w szerokim zakresie zmian ciśnienia w instalacji. Wersja DN200, PN16 oferuje przepływ nominalny V100 = 280 m³/h (przepływ zwiększony) oraz wyposażona jest w punkty pomiaru ciśnienia P/T do uruchomienia i kontroli.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF43.200F280
• Typ: zawór PICV (Pressure Independent Control Valve) z kołnierzami
• Ciśnienie nominalne: PN16
• Średnica nominalna: DN200
• Przyłącza: kołnierzowe wg ISO 7005-2
• Przepływ (całkowicie otwarty, H100): V100 = 280 m³/h
• Najmniejszy nastawialny przepływ (całkowicie otwarty, H100): Vmin = 130 m³/h
• Wbudowane funkcje: zawór regulacyjny + nastawa przepływu (V100) + regulator różnicy ciśnienia (DPR)
• Punkty pomiaru ciśnienia P/T: 2 punkty (p1, p3)
• Współpraca z siłownikami: elektromechaniczne Siemens SAV..P.. lub SQV..P..
• Ważne: zawory PICV nie mogą być stosowane jako ograniczające przepływ bez zamontowanego siłownika

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze jako zawór regulacyjny.
• Wyłącznie do obiegów zamkniętych.

Zasada działania (PICV)

VPF43.200F280 łączy w jednym korpusie trzy funkcje: regulację przepływu, mechanizm nastawy przepływu maksymalnego oraz mechaniczny regulator różnicy ciśnienia. Regulator DPR utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym, co pozwala zachować względnie stały przepływ niezależnie od wahań ciśnienia w instalacji. Wymagany przepływ maksymalny V100 ustawia się na skali nastawy, natomiast regulator temperatury steruje przepływem poprzez wysterowanie siłownika.

Punkty pomiaru ciśnienia P/T

Zawór posiada dwa punkty pomiaru ciśnienia (P/T) do pomiaru i monitorowania różnicy ciśnienia podczas uruchamiania:

• p1 – na przyłączu wlotowym A (opaska czerwona),
• p3 – na przyłączu wylotowym B (opaska niebieska).

• Przyłącze punktów P/T: G 1/4” (połączenie)
• Końcówki pomiarowe: 2 mm × 40 mm

Funkcje ruchu zaworu

• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, wysuwanie trzpienia otwiera zawór.
• Domyślne położenie fabryczne (bez siłownika): ZAMKNIĘTY.
• Sterowanie ręczne: możliwe wyłącznie z zamontowanym siłownikiem.

Nastawa przepływu (nastawa wstępna)

• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Nastawę przepływu ustawia się zgodnie z tabelami „Przepływ objętościowy / nastawa na skali”.
• Nie ustawiać nastawy poniżej wartości 0,6.
• Uwaga montażowa: przy montażu z trzpieniem usytuowanym poziomo przepływ zmniejsza się o ok. 5%.

Dane techniczne

• Ciśnienie nominalne: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Poziom nieszczelności: klasa IV (0…0,01% V100) (wg EN 1349)
• Stosunek regulacji: 1:100
• Średnia dokładność przepływu: ±10% od ∆pmin do 600 kPa (DN200)
• Zalecenie akustyczne: dla niskiego poziomu hałasu nie przekraczać różnicy ciśnienia 150 kPa podczas pracy zaworu
• Temperatura czynnika: 1…110°C (DN200)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Maks. różnica ciśnienia w kanale regulacyjnym: ∆Pmax ≤ 600 kPa

Materiały

• Korpus zaworu (DN200, PN16): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN200)

• ØD: 380 mm
• ØD1: 266 mm
• ØD2: 23 mm (12 otworów)
• L1: 600 mm
• L2: 300 mm
• L3: 300 mm
• ØK: 295 mm
• H1: 401 mm
• H2: 521 mm
• Wysokość H (z siłownikiem): 870 mm (SAV..P..) / 790 mm (SQV..P..)
• Masa: 175 kg

Montaż i uruchomienie – ważne zalecenia

• Obowiązkowy jest montaż zgodnie z oznaczonym kierunkiem przepływu (strzałka na korpusie).
• Zalecany montaż na przewodzie powrotnym (niższa temperatura w obiegach grzewczych).
• Przed zaworem zaleca się montaż filtra lub odmulacza.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem.
• Podczas płukania lub prób ciśnieniowych instalacji zawory muszą być otwarte (silne uderzenia ciśnienia mogą uszkodzić zamknięty PICV).

Zamawianie i dostawa

• Typ: VPF43.200F280
• Nr magazynowy: S55266-V149
• Zawór PICV i siłownik należy zamawiać oddzielnie.
• Zawory dostarczane są bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF43.200F280 to przemysłowy zawór PICV DN200 PN16 o przepływie nominalnym 280 m³/h, przeznaczony do stabilnej regulacji przepływu w obiegach zamkniętych HVAC i ciepłowniczych. Wbudowany regulator różnicy ciśnienia, nastawa przepływu maksymalnego oraz punkty pomiarowe P/T ułatwiają uruchomienie i zapewniają powtarzalną pracę układu – pod warunkiem zastosowania dedykowanego siłownika Siemens.
