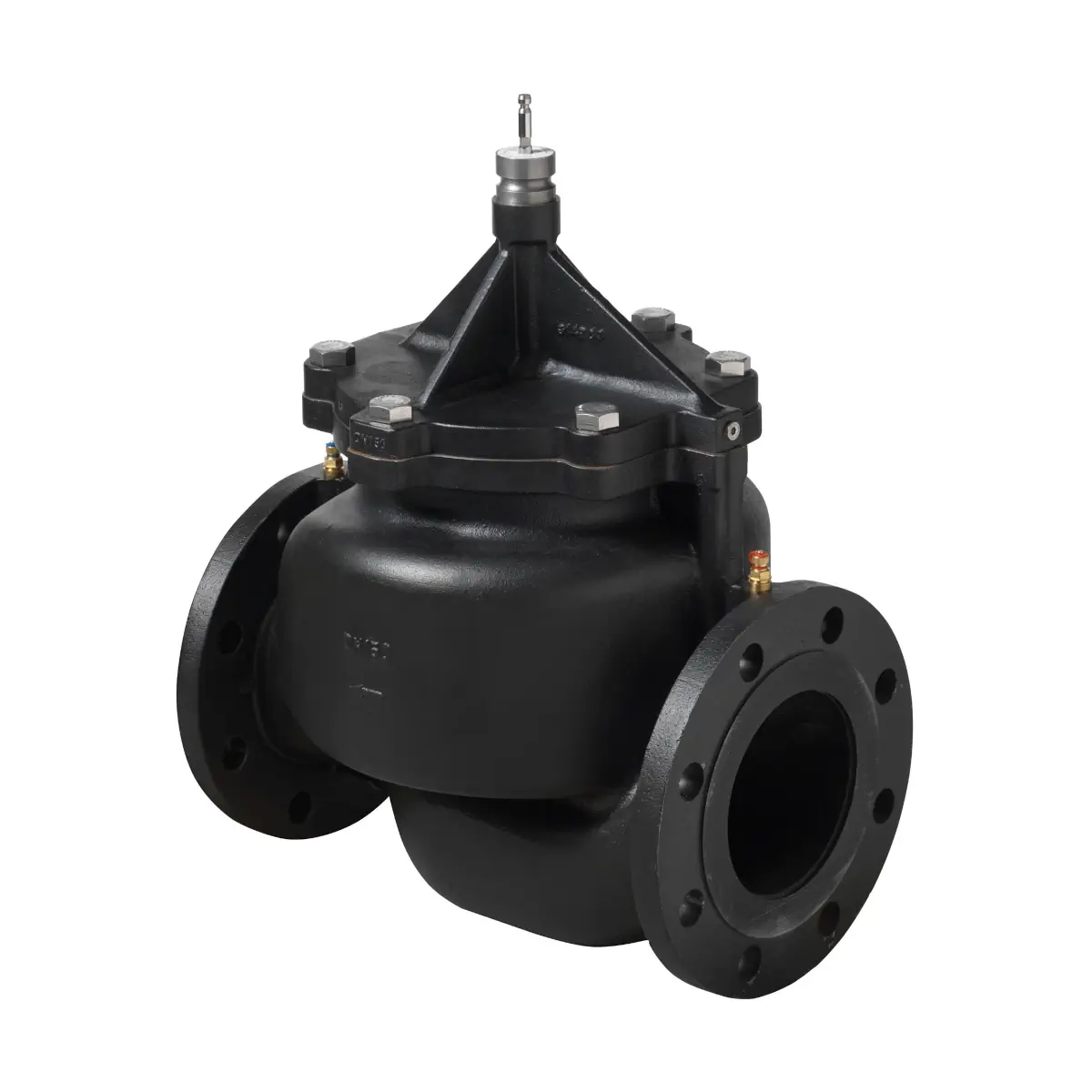

VPF43.200F210 Zawór Kombi kołnierzowy z żeliwa, PN16, DN200, V100 210 m3/h, współpracuje z SAV..P.., SQV..P..

VPF43.200F210 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) z serii Acvatix™ firmy Siemens, przeznaczony do pracy w instalacjach HVAC oraz ciepłowniczych w obiegach zamkniętych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia (DPR) oraz mechanizm nastawy przepływu ze skalą (nastawa wstępna), dzięki czemu utrzymuje zadany przepływ niezależnie od wahań ciśnienia w układzie. Wersja PN16, DN200 umożliwia nastawę przepływu maksymalnego V100 do 210 m³/h, przy minimalnym nastawialnym przepływie Vmin = 95 m³/h (dla całkowicie otwartego zaworu).

Najważniejsze cechy

• Producent: Siemens
• Model: VPF43.200F210
• Typ: zawór PICV (Pressure Independent Control Valve) z kołnierzami
• Ciśnienie nominalne: PN16
• Średnica nominalna: DN200
• Nominalny skok H100: 43 mm
• Przyłącza: kołnierzowe, ISO 7005-2
• Przepływ V100 (przy H100): 210 m³/h
• Minimalny nastawialny przepływ Vmin (przy H100): 95 m³/h
• Regulacja przepływu: charakterystyka liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Punkty pomiaru ciśnienia P/T: 2 punkty (p1, p3)
• Siłowniki współpracujące: SAV..P.. lub SQV..P.. (zamawiane oddzielnie)

Zastosowanie

• Instalacje grzewcze, wentylacyjne, klimatyzacyjne oraz ciepłownicze jako zawór regulacyjny.
• Obiegi zamknięte.

Zasada działania (PICV)

VPF43.200F210 łączy w jednym urządzeniu trzy funkcje:

• zaworu regulacyjnego do modulacji przepływu objętościowego (z siłownikiem),
• mechanizmu nastawy przepływu maksymalnego (V100) ze skalą (nastawa wstępna),
• regulatora różnicy ciśnienia (DPR), który równoważy wahania ciśnienia w instalacji.

Mechaniczny regulator DPR utrzymuje stabilne warunki pracy zaworu regulacyjnego, a przepływ maksymalny ustawia się mechanicznie na skali nastawy. Regulacja temperatury realizowana jest poprzez wysterowanie siłownika, który moduluje otwarcie zaworu w zakresie od 0 do ustawionego maksimum.

Punkty pomiaru ciśnienia (P/T)

Zawór VPF43.200F210 wyposażony jest w dwa punkty pomiaru ciśnienia P/T:

• p1 – na przyłączu wlotowym A (czerwona opaska),
• p3 – na przyłączu wylotowym B (niebieska opaska).

• Połączenie (punkty P/T): G 1/4" (wg ISO 228)
• Końcówki pomiarowe: 2 mm × 40 mm

Siłowniki i sterowanie

• Zawór może współpracować z siłownikami elektromechanicznymi SAV..P.. lub SQV..P...
• Sterowanie ręczne jest możliwe wyłącznie z zamontowanym siłownikiem.
• Domyślne położenie fabryczne zaworu (bez siłownika): ZAMKNIĘTY.

Wskazówki montażowe i uruchomienie

• Kierunek przepływu (strzałka na korpusie zaworu) jest obowiązkowy.
• Zalecany montaż na przewodzie powrotnym (w obiegach grzewczych) – niższe temperatury ograniczają obciążenie dławicy.
• Jeśli zawór zamontowany jest w położeniu z trzpieniem usytuowanym poziomo, to przepływ zmniejsza się o ok. 5%.
• Przed zaworem zaleca się montaż filtra lub odmulacza w celu zwiększenia trwałości i niezawodności.
• Nastawa wstępna przepływu: przed ustawieniem zaleca się zamontowanie siłownika; nastawa realizowana jest z użyciem klucza 8 mm. Nie ustawiać nastawy poniżej 0,6.
• Podczas płukania lub prób ciśnieniowych instalacji zawory muszą być otwarte (uderzenia ciśnienia mogą uszkodzić zamknięte PICV).
• Maksymalna różnica ciśnienia w kanale regulacyjnym zaworu nie może przekraczać 600 kPa.

Dane techniczne

• PN: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) (wg ISO 7628 / EN 1333)
• Temperatura czynnika (DN200): 1…110°C
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Kierunek działania: wsuwanie trzpienia zamyka zawór, wysuwanie trzpienia otwiera zawór
• Średnia dokładność przepływu (DN200): ±10% od ∆pmin do 600 kPa
• Cicha praca: dla niskiego poziomu hałasu nie należy przekraczać ∆p = 150 kPa

Materiały

• Korpus zaworu (DN125…200, PN16/PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator (DPR): stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN200)

• Długość zabudowy L1: 600 mm
• Kołnierz: ØD = 380 mm, ØD1 = 266 mm, ØD2 = 23 mm (12x), ØK = 295 mm
• Wymiary montażowe: H1 = 401 mm, H2 = 521 mm
• Całkowita wysokość H: 870 mm (z SAV..P..) / 790 mm (z SQV..P..)
• Masa: 175 kg

Dostawa i zamawianie

• Zawór PICV i siłownik należy zamawiać oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF43.200F210 to przemysłowy zawór PICV PN16 DN200 z kołnierzami, zaprojektowany do stabilnej regulacji przepływu w instalacjach HVAC i ciepłowniczych. Wbudowany regulator różnicy ciśnienia oraz nastawa wstępna V100 pozwalają uzyskać przewidywalny przepływ (95…210 m³/h) mimo zmian ciśnienia w układzie, a punkty P/T (p1, p3) ułatwiają pomiary podczas uruchamiania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór PICV kołnierzowy PN16 do obiegów zamkniętych w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych.
• Urządzenie jest elementem instalacji ciśnieniowej. Dopuszczalne ciśnienie robocze wynosi 1600 kPa (16 bar). Stosować wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami dla urządzeń ciśnieniowych.
• Dopuszczalne medium: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura medium dla modelu VPF43.200F210: od 1 °C do 110 °C.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani pracownicy.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie tych przepisów może spowodować obrażenia ciała i uszkodzenie mienia.
• Podczas montażu zawór należy instalować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego ani elementu podparcia instalacji.
• Podczas montażu bezwzględnie przestrzegać wskazanego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Przed uruchomieniem należy usunąć z zaworu i rurociągów zabrudzenia, opiłki oraz pozostałości spawalnicze. Przed zaworem należy zastosować filtr siatkowy lub odmulacz.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Zawór należy uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem. Fabryczne położenie zaworu bez siłownika: zamknięty.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać, płukać i poddawać próbom ciśnieniowym tylko przy całkowicie otwartym zaworze. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Podczas pracy należy zapewnić warunki zgodne z dokumentacją. Dla cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu i odczekać do ostygnięcia instalacji.
• Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Ryzyko oparzeń.
• Ryzyko odniesienia obrażeń wskutek pochwycenia lub zgniecenia kończyn przez elementy ruchome siłownika. Unikać kontaktu ze strefami niebezpiecznymi podczas montażu, regulacji i pracy.
• Dławnica trzpienia nie podlega wymianie. W przypadku wycieku należy wymienić cały zawór.
• Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpowiedniej gospodarki odpadami technicznymi i materiałowymi.
• Parametry techniczne i gwarancja obowiązują przy stosowaniu kompatybilnych siłowników Siemens wskazanych w dokumentacji producenta.
