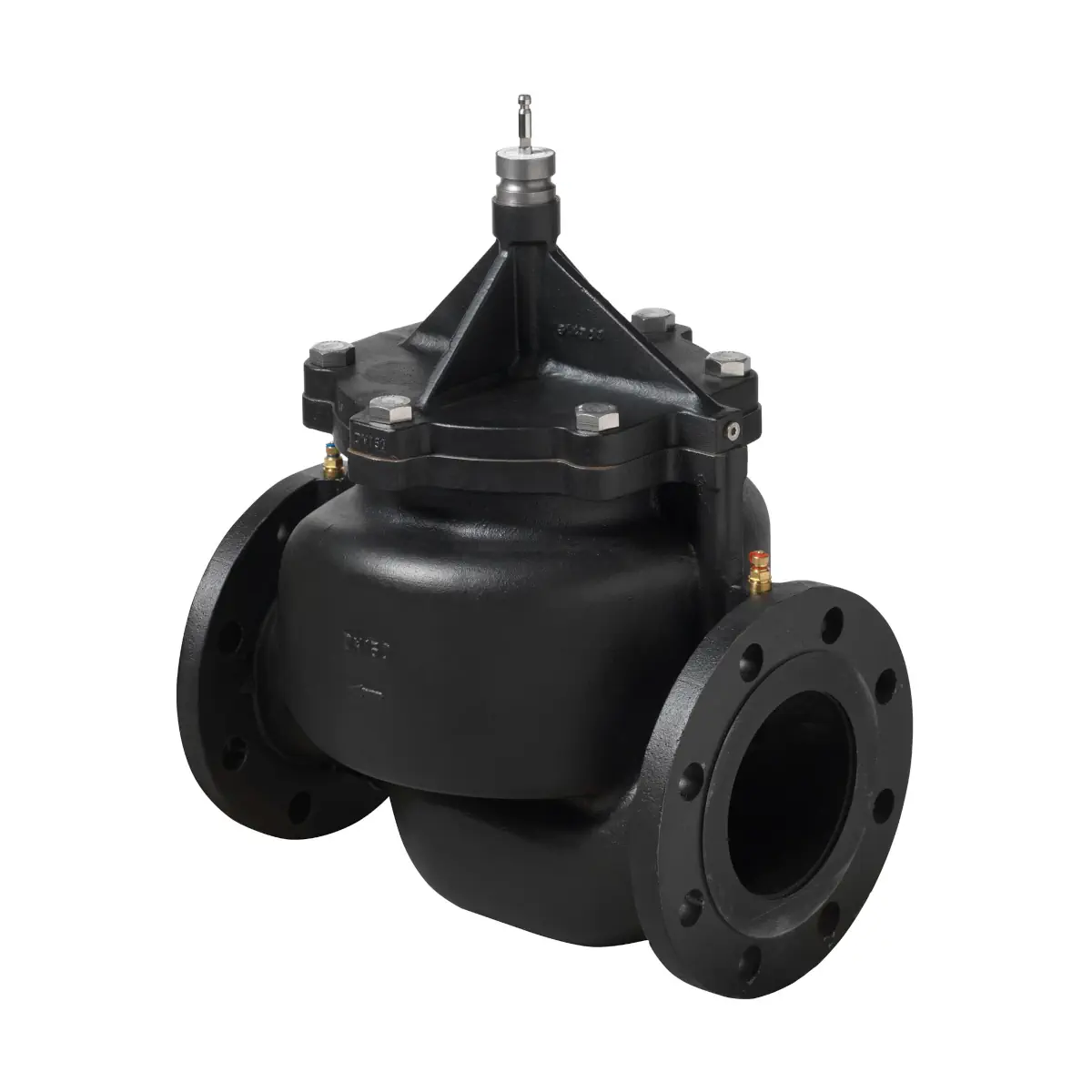

VPF43.150F200 Zawór Kombi kołnierzowy z żeliwa, PN16, DN150, V100 195 m3/h

Siemens VPF43.150F200 to kołnierzowy, niezależny od ciśnienia zawór regulacyjny (PICV) z serii ACVATIX™, przeznaczony do pracy jako zawór regulacyjny w instalacjach HVAC oraz ciepłowniczych (dla obiegów zamkniętych). Zawór łączy w jednej armaturze regulację przepływu, nastawę (ograniczenie) przepływu maksymalnego oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje zadany przepływ niezależnie od wahań ciśnienia w układzie.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF43.150F200
• Typ: zawór PICV (Pressure Independent Control Valve), kołnierzowy
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Średnica nominalna: DN150
• Skok nominalny (H100): 43 mm
• Wersja przepływu: przepływ zwiększony (kod F200)
• Przepływ przez całkowicie otwarty zawór (V100): 195 m³/h
• Najmniejszy nastawialny przepływ (Vmin): 32 m³/h
• Punkty pomiaru ciśnienia P/T: 2 punkty (p1 i p3)
• Korpus zaworu: żeliwo szare GJL-250 (dla PN16)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Kierunek działania: normalnie otwarty (wciśnij żeby zamknąć)
• Poziom nieszczelności: Klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Stosunek regulacji: 1:100

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.

Zasada działania (PICV)

VPF43.150F200 łączy w jednej konstrukcji trzy funkcje: zaworu regulacyjnego, mechanizmu nastawy przepływu (ograniczenie maksymalnego przepływu) oraz regulatora różnicy ciśnienia DPR. Mechaniczny regulator DPR utrzymuje stałą różnicę ciśnienia na wewnętrznym zaworze regulacyjnym, co pozwala utrzymać względnie stały przepływ w całym zakresie roboczym, niezależnie od zmian ciśnienia zasilania.

Punkty pomiaru ciśnienia (P/T)

Zawór VPF43.. (w tym VPF43.150F200) jest wyposażony w dwa punkty pomiaru ciśnienia:

• p1 – punkt P/T na przyłączu wlotowym (oznaczenie z czerwoną opaską),
• p3 – punkt P/T na przyłączu wylotowym (oznaczenie z niebieską opaską).

Nastawa przepływu (ograniczenie maksymalnego przepływu)

• Maksymalny wymagany przepływ ustawia się mechanizmem nastawy (pierścień ze skalą).
• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Nie ustawiać nastawy poniżej wartości „0.6”.

Siłowniki współpracujące

VPF43.150F200 może współpracować z siłownikami elektromechanicznymi: SAV..P.. lub SQV..P...

• Maks. dopuszczalna różnica ciśnienia dyspozycyjnego (Δpmax): 600 kPa (dla SAV..P.. i SQV..P..)
• Maks. różnica ciśnienia zamknięcia (Δps): 600 kPa (dla SAV..P.. i SQV..P..)

Dane techniczne

• PN: PN16 / PN25 wg EN 1333 (dla tego modelu: PN16)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Dopuszczalne czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura medium (PN16, DN 50…150): 1…120°C
• Średnia dokładność przepływu (DN 100…150): ±10% od Δpmin do 105 kPa oraz ±5% od 105…600 kPa
• Cicha praca: niski poziom hałasu pracującego zaworu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Punkty pomiaru ciśnienia (P/T): G ¼ cala (połączenie), 2 mm × 40 mm (wskazówki pomiarowe)
• Połączenia kołnierzowe: ISO 7005-2
• Materiały: trzpień i sprężyna – stal nierdzewna; trim – mosiądz (DZR); regulator – stal nierdzewna; uszczelnienia – EPDM

Dostawa i montaż – ważne informacje

• Siłownik zamawiany oddzielnie.
• Zawór dostarczany bez przeciwkołnierzy i bez uszczelek.
• Kierunek przepływu (strzałka na korpusie zaworu) jest obowiązkowy.
• Zalecenie montażowe: zawory najlepiej montować na rurze powrotnej (dla obiegów grzewczych) – niższa temperatura sprzyja trwałości dławnicy.
• Domyślne położenie fabryczne zaworu (bez siłownika) = ZAMKNIĘTY.
• Nie izolować wspornika siłownika – musi być zapewniona cyrkulacja powietrza.

Uruchomienie i eksploatacja

• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem – silne uderzenia ciśnienia mogą uszkodzić zamknięte PICV.
• Zawory muszą być otwarte podczas płukania lub prób ciśnieniowych systemu.
• Ciśnienie różnicowe Pmax w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.

Podsumowanie

Siemens VPF43.150F200 to kołnierzowy zawór PICV PN16 w rozmiarze DN150, przeznaczony do stabilnej i przewidywalnej regulacji przepływu w obiegach zamkniętych. Wbudowany regulator DPR, mechanizm nastawy przepływu oraz punkty pomiarowe P/T (p1, p3) ułatwiają uruchomienie i zapewniają utrzymanie zadanego przepływu (Vmin 32 m³/h do V100 195 m³/h) mimo wahań ciśnienia w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF43.150F200 posiada zgodność EU (CE) zgodnie z dokumentacją producenta oraz podlega dyrektywie ciśnieniowej PED 2014/68/EU; dla DN150 PN16: kategoria I, moduł A, z oznakowaniem CE.
• Posiada zgodność EAC zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować zgodnie z lokalnymi przepisami oraz odpowiednimi wymaganiami dla zużytych urządzeń i materiałów technicznych.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie tych przepisów może spowodować obrażenia ciała i uszkodzenie mienia.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego ani elementu podparcia instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki i pozostałości spawalnicze. Zaleca się stosowanie filtra siatkowego lub odmulacza przed zaworem.
• Bezwzględnie przestrzegać wskazanego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Domyślne położenie fabryczne zaworu bez siłownika: zamknięty.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać i płukać wyłącznie przy całkowicie otwartym zaworze. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• Dla cichej pracy urządzenia nie należy przekraczać różnicy ciśnień 150 kPa.
• Nie ustawiać nastawy przepływu poniżej wartości 0.6 na skali nastawczej.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Podczas montażu, demontażu i serwisu należy unikać kontaktu z niebezpiecznymi strefami ruchomych elementów siłownika; istnieje ryzyko pochwycenia lub zgniecenia kończyn.
• Nie dotykać nagrzanych elementów bez odpowiednich środków ochronnych; ryzyko oparzeń.
• Przed wykonaniem prac serwisowych należy wyłączyć pompę, odłączyć zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji oraz odczekać, aż rurociągi ostygną.
• Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Dławnica uszczelniająca trzpienia nie jest wymienna. W przypadku wycieku należy wymienić cały zawór.
• Produkt jest przeznaczony do obiegów zamkniętych oraz do pracy z dopuszczonymi mediami: wodą grzejną nisko- i średniotemperaturową, wodą chłodniczą oraz wodą z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dla modelu VPF43.150F200 dopuszczalne ciśnienie robocze wynosi PN16 / 16 bar (1600 kPa), a dopuszczalna temperatura medium 1…120 °C.
• Parametry techniczne i gwarancja obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
