VPF43.125F135 Zawór Kombi kołnierzowy z żeliwa, PN16, DN125, V100 135 m3/h

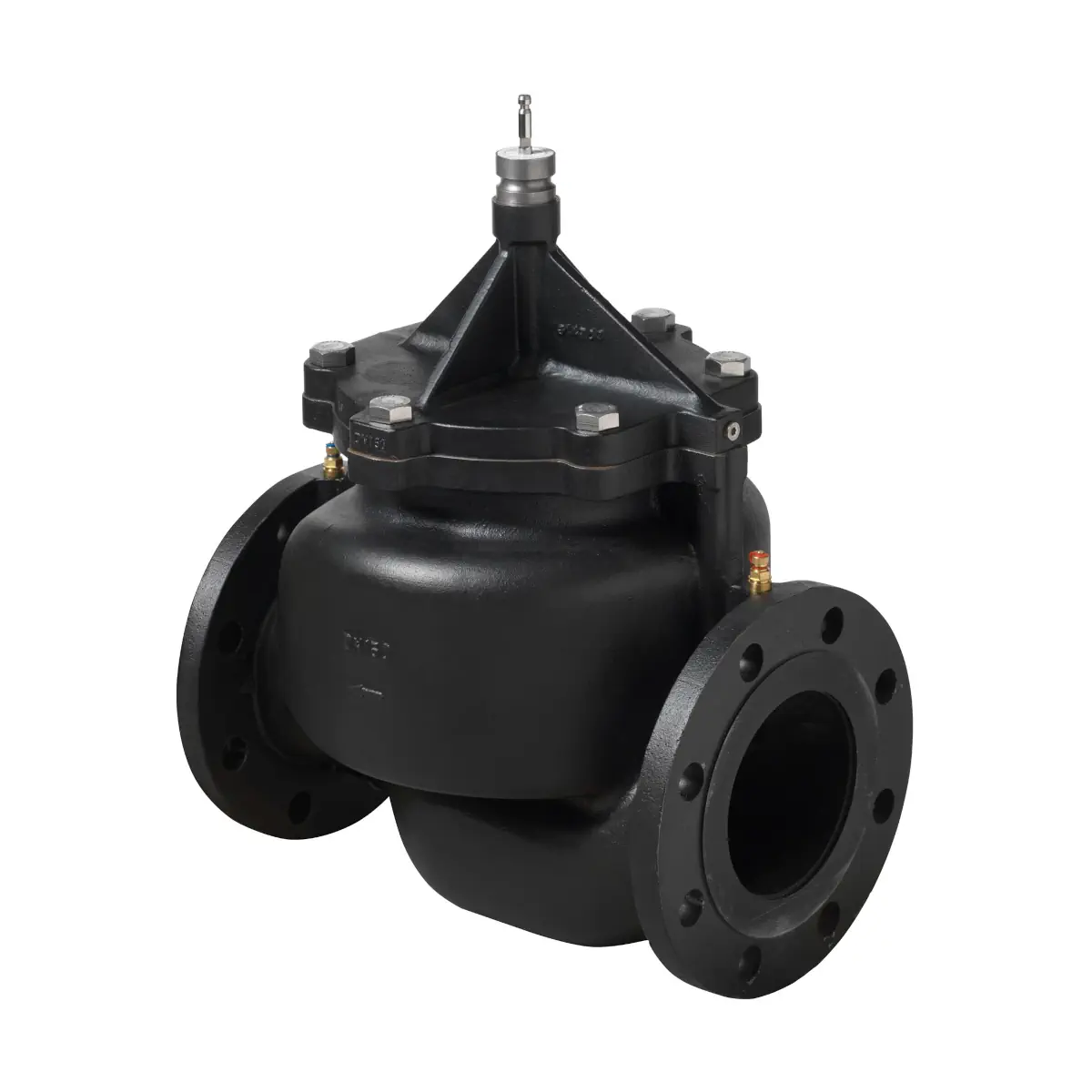

VPF43.125F135 to kołnierzowy, niezależny od ciśnienia zawór regulacyjny (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu w zamkniętych obiegach HVAC i ciepłowniczych. Zawór łączy w jednej konstrukcji funkcję zaworu regulacyjnego, nastawy przepływu (V̇max) oraz wbudowany regulator różnicy ciśnienia (DPR), który stabilizuje warunki pracy i pomaga utrzymać ustawiony przepływ mimo zmian ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPF43.125F135
• Numer magazynowy: S55266-V109
• Typ: zawór PICV kołnierzowy, niezależny od ciśnienia (PICV)
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Średnica nominalna: DN125
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Skok nominalny: 40 mm
• Przepływ (przepływ zwiększony): V₁₀₀ = 135 m³/h
• Minimalny nastawialny przepływ: V_min = 23 m³/h
• Punkty pomiaru ciśnienia P/T: 2 punkty (p1, p3)

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze jako zawór regulacyjny.
• Wyłącznie do obiegów zamkniętych.

Zasada działania (PICV)

VPF43.125F135 integruje trzy funkcje:

• zawór regulacyjny – siłownik ustawia pozycję zaworu i ogranicza przepływ zgodnie z zapotrzebowaniem,
• mechanizm nastawy przepływu – umożliwia ustawienie wymaganego przepływu obliczeniowego (maksymalnego),
• regulator różnicy ciśnienia (DPR) – stabilizuje warunki hydrauliczne zaworu, utrzymując stałą różnicę ciśnienia na części regulacyjnej, co wspiera utrzymanie ustawionego przepływu.

Punkty pomiarowe P/T

Zawór VPF43.125F135 jest wyposażony w punkty pomiaru ciśnienia P/T:

• p1 – na przyłączu wlotowym A (czerwona opaska),
• p3 – na przyłączu wylotowym B (niebieska opaska).

• Przyłącza P/T: G ¼” (połączenie)
• Wskazówki pomiarowe: 2 mm × 40 mm

Nastawa przepływu i wymagane Δp_min

Nastawa przepływu realizowana jest mechanicznie na skali nastawy. Dla modelu VPF43.125F135 zakres przepływu przez całkowicie otwarty zawór wynosi 23…135 m³/h. Wymagana minimalna różnica ciśnienia dyspozycyjnego Δp_min (p1–p3) zależy od ustawionego przepływu – w tym zakresie wynosi typowo:

• ok. 27 kPa przy 23 m³/h,
• ok. 53 kPa przy 135 m³/h.

Podczas ustawiania nastawy przepływu nie należy schodzić poniżej wartości 0.6 na skali.

Siłowniki współpracujące

VPF43.125F135 może współpracować z elektromechanicznymi siłownikami:

• SAV..P..
• SQV..P..

Zawór i siłownik zamawiane są oddzielnie.

Wskazówki montażowe i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na rurze powrotnej (niższe temperatury w obiegach grzewczych).
• Zalecany filtr siatkowy / osadnik przed zaworem oraz usunięcie zanieczyszczeń z instalacji.
• Nie izolować wspornika siłownika – wymagana cyrkulacja powietrza.
• Uruchamiać z prawidłowo zamontowanym siłownikiem; podczas płukania i prób ciśnieniowych zawory powinny być otwarte.
• Maks. ciśnienie różnicowe Pmax w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• Położenie fabryczne (bez siłownika): ZAMKNIĘTY.

Dane techniczne

• PN: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Medium: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura medium (PN16, DN125): 1…120°C
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V₁₀₀) wg EN 1349
• Kierunek działania: normalnie otwarty (wciśnij, żeby zamknąć)
• Średnia dokładność przepływu (DN100…150): ±10% od Δp_min do 105 kPa oraz ±5% od 105…600 kPa
• Cicha praca: niski poziom hałasu przy różnicy ciśnienia nieprzekraczającej 150 kPa

Materiały

• Korpus zaworu (PN16, DN125): żeliwo szare GJL-250
• Trzpień, sprężyna: stal nierdzewna
• Trim: mosiądz (DZR)
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Przyłącza i wykonanie

• Połączenia kołnierzowe: ISO 7005-2

Dostawa i zamawianie

• Zawór i siłownik dostarczane są w oddzielnych opakowaniach.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.
• Przy zamawianiu podać typ i numer magazynowy: VPF43.125F135, S55266-V109.

Podsumowanie

Siemens VPF43.125F135 to kołnierzowy zawór PICV PN16 DN125 z wbudowanym regulatorem różnicy ciśnienia i nastawą przepływu, umożliwiający stabilną regulację w zamkniętych instalacjach HVAC. Model oferuje przepływ V₁₀₀ = 135 m³/h (z minimalną nastawą V_min = 23 m³/h), posiada punkty pomiarowe P/T (p1, p3) i jest przystosowany do współpracy z siłownikami SAV..P.. lub SQV..P...

Certyfikaty i ostrzeżenia bezpieczeństwa

• Dla modelu VPF43.125F135 producent przewiduje zgodność EU (CE) zgodnie z dokumentacją produktu.
• Produkt przeznaczony jest do stosowania wyłącznie w zamkniętych instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych, jako niezależny od ciśnienia zawór regulacyjny (PICV).
• Dopuszczalne medium: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i uszkodzenie mienia.
• Wskazany kierunek przepływu czynnika (strzałka na korpusie zaworu) jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę instalacji lub uszkodzenie urządzenia.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego ani elementu podparcia instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki, pozostałości spawalnicze i inne ciała obce. Przed zaworem należy stosować filtr siatkowy lub odmulacz.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające w instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika. Instalację wolno napełniać tylko przy całkowicie otwartych zaworach.
• Fabryczne położenie zaworu bez siłownika to ZAMKNIĘTY. Zawór należy uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Podczas płukania instalacji oraz prób ciśnieniowych zawór musi być otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa. Dla cichej pracy producent zaleca, aby nie przekraczać różnicy ciśnienia 150 kPa.
• Produkt jest urządzeniem ciśnieniowym. Przed demontażem, serwisem lub odłączeniem siłownika należy zamknąć zawory odcinające, wyłączyć pompę, odłączyć zasilanie siłownika, zredukować ciśnienie w instalacji i poczekać do ostygnięcia rur oraz armatury.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Podczas montażu i obsługi siłownika istnieje ryzyko pochwycenia lub przygniecenia kończyn przez ruchome elementy. Unikać kontaktu ze strefami niebezpiecznymi.
• Dławnica uszczelniająca trzpienia nie podlega wymianie. W przypadku wycieku należy wymienić cały zawór.
• Model VPF43.125F135 należy eksploatować wyłącznie w dopuszczalnych parametrach pracy dla wersji PN16 i średnicy DN125, zgodnie z dokumentacją producenta.
• Stosowanie wyłącznie z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpowiednich strumieni odpadów i obowiązującymi regulacjami.
