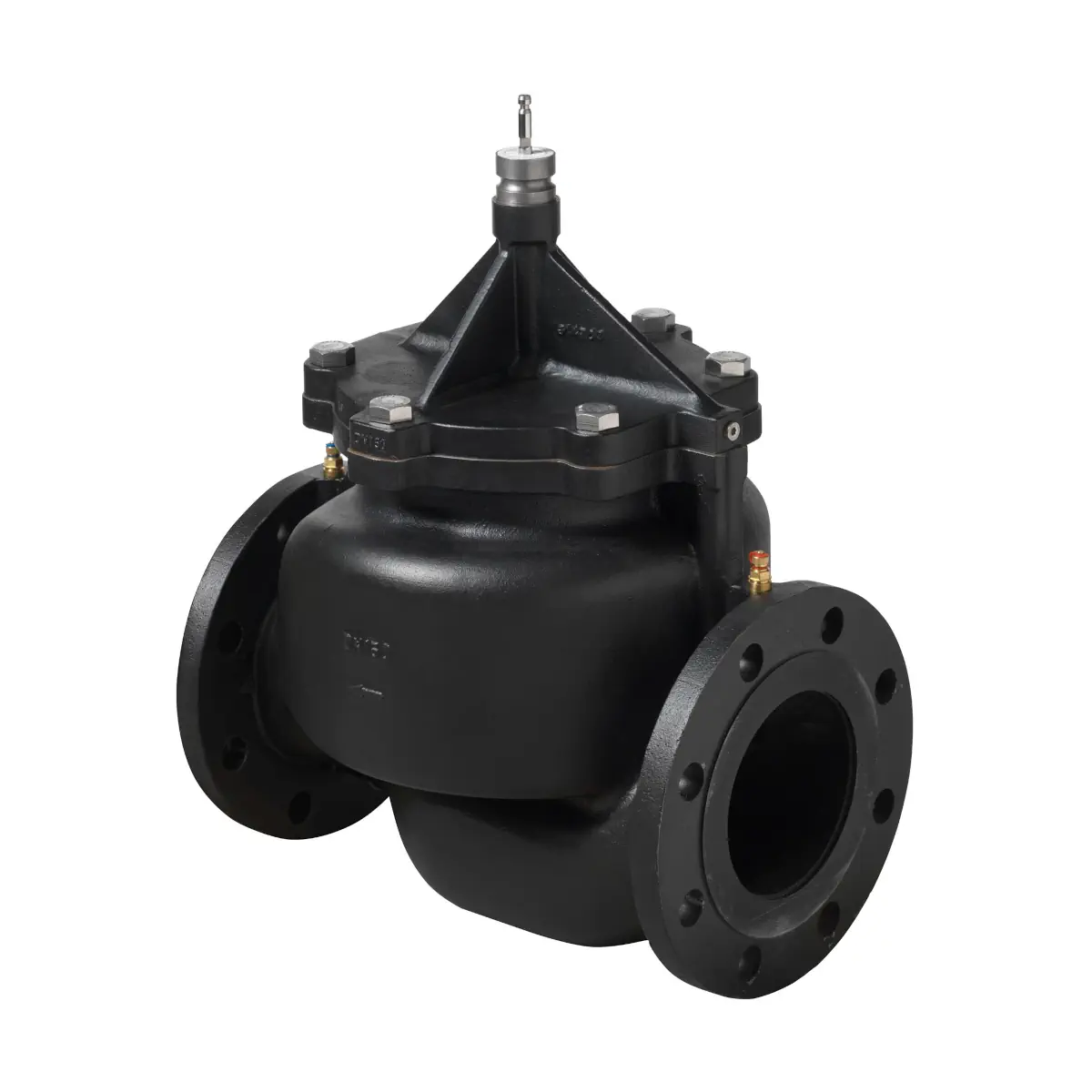

VPF43.150F160 Zawór Kombi kołnierzowy z żeliwa, PN16, DN150, V100 148 m3/h

VPF43.150F160 to kołnierzowy zawór PICV (niezależny od ciśnienia zawór regulacyjny) z serii Siemens ACVATIX™, przeznaczony do instalacji HVAC i ciepłowniczych w obiegach zamkniętych. Zawór łączy w jednej obudowie zawór regulacyjny, nastawę maksymalnego przepływu oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie wahań ciśnienia w instalacji. Wersja DN150 / PN16 wyposażona jest w punkty pomiaru ciśnienia P/T (p1 na wlocie A i p3 na wylocie B), ułatwiające uruchomienie i diagnostykę.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF43.150F160
• Numer magazynowy: S55266-V110
• Typ: niezależny od ciśnienia zawór regulacyjny (PICV) kołnierzowy z wbudowanym DPR
• Średnica nominalna: DN 150
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Skok nominalny H100: 43 mm
• Przepływ przez całkowicie otwarty zawór (V100): 148 m³/h
• Najmniejszy nastawialny przepływ (Vmin): 25,6 m³/h
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Punkty pomiaru ciśnienia P/T: p1 (wlot A, czerwona opaska), p3 (wylot B, niebieska opaska)
• Współpraca z siłownikami: SAX..P.., SAV..P.. lub SQV..P.. (zamawiane oddzielnie)

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.

Zasada działania (PICV)

VPF43.150F160 łączy trzy funkcje w jednym urządzeniu:

• zawór regulacyjny do regulacji przepływu,
• mechanizm nastawy przepływu (ograniczenie przepływu maksymalnego) ze skalą,
• regulator różnicy ciśnienia (DPR), który utrzymuje stałą różnicę ciśnienia na wewnętrznym zaworze regulacyjnym, a tym samym stabilizuje ustawiony przepływ niezależnie od wahań ciśnienia w instalacji.

Nastawa przepływu (ograniczenie przepływu maksymalnego)

Wymagany maksymalny przepływ ustawia się na pierścieniu ze skalą nastawy. Zalecane jest zamontowanie siłownika przed wykonaniem nastawy. Nastawy nie należy ustawiać poniżej wartości 0,6.

Minimalna różnica ciśnienia dla stabilnej pracy (Δpmin)

Wymagana minimalna różnica ciśnienia dyspozycyjnego Δpmin zależy od wybranej nastawy przepływu. Dla tego modelu przykładowo:

• przy przepływie 25,6 m³/h: Δpmin 21 kPa,
• przy przepływie 148 m³/h (V100): Δpmin 35 kPa.

Punkty pomiaru ciśnienia P/T

• p1 (czerwona opaska): ciśnienie na wlocie A zaworu PICV,
• p3 (niebieska opaska): ciśnienie na wylocie B zaworu PICV.
• Przyłącza P/T: G ¼ cala (połączenie), wskazówki pomiarowe 2 mm × 40 mm.

Dane techniczne

• PN: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Kierunek działania: normalnie otwarty (wciśnij, żeby zamknąć)
• Fabryczne położenie zaworu (bez siłownika): ZAMKNIĘTY
• Dopuszczalne czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura medium (PN16, DN 50…150): 1…120°C
• Stosunek regulacji: 1:100
• Średnia dokładność przepływu (DN 100…150): ±10% od Δpmin do 105 kPa; ±5% od 105…600 kPa
• Skok nominalny: 43 mm
• Cicha praca: niski poziom hałasu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Połączenia kołnierzowe: ISO 7005-2

Materiały

• Korpus zaworu (PN16): żeliwo szare GJL-250
• Trzpień i sprężyna: stal nierdzewna
• Trim: mosiądz (DZR)
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Montaż i uruchomienie – ważne wskazówki

• Obowiązkowy kierunek przepływu: należy bezwzględnie przestrzegać strzałki na korpusie zaworu.
• Zalecenie montażu: zawory najlepiej montować na rurze powrotnej (dla obiegów grzewczych) – tam, gdzie temperatury są niższe.
• Płukanie / próby ciśnieniowe: zawory muszą być otwarte podczas płukania lub prób ciśnieniowych systemu (silne uderzenia ciśnienia mogą uszkodzić zamknięte PICV).
• Ograniczenie ciśnienia: ciśnienie różnicowe Pmax w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• Izolacja: nie izolować wspornika siłownika – musi być zapewniona cyrkulacja powietrza.

Dostawa i zamawianie

• Zawór i siłownik: zamawiane oddzielnie.
• Pakowanie: zawory, siłowniki i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach.
• W komplecie: zawór dostarczany bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF43.150F160 (DN150, PN16) to kołnierzowy zawór PICV z wbudowanym regulatorem różnicy ciśnienia, umożliwiający jednoczesną regulację i stabilizację przepływu oraz wygodną nastawę przepływu maksymalnego. Dzięki punktom pomiarowym P/T (p1, p3) zawór ułatwia uruchomienie i kontrolę pracy w instalacjach HVAC, zapewniając stabilniejszą regulację nawet przy zmiennych warunkach hydraulicznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF43.150F160 posiada oznaczenie CE (zgodność z wymaganiami UE dla tego wariantu: DN150, PN16, kategoria I, moduł A zgodnie z PED 2014/68/UE) oraz zgodność EAC.
• Zawór przeznaczony jest do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych oraz ciepłowniczych, wyłącznie w obiegach zamkniętych.
• Dopuszczalne media: niskotemperaturowa woda grzejna, średniotemperaturowa woda grzejna, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Dla modelu VPF43.150F160 dopuszczalna temperatura medium wynosi 1…120°C, a dopuszczalne ciśnienie robocze 1600 kPa (16 bar). Należy przestrzegać lokalnych i krajowych przepisów bezpieczeństwa.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego lub elementu podparcia instalacji.
• Wskazany na korpusie kierunek przepływu jest obowiązkowy. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji lub uszkodzenie zaworu.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki oraz pozostałości spawalnicze. Przed zaworem należy stosować filtr siatkowy lub odmulacz.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Najpierw należy zainstalować zawór i zamontować siłownik. Zawory odcinające wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Podczas płukania i prób ciśnieniowych systemu zawór musi być otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Uruchamianie zaworu bez prawidłowo zamontowanego siłownika jest niedopuszczalne. Fabryczne położenie zaworu bez siłownika: zamknięty.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• W celu zapewnienia cichej pracy nie należy przekraczać różnicy ciśnień 150 kPa.
• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika. Nie ustawiać nastawy poniżej wartości 0.6.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Podczas montażu i obsługi siłownika istnieje ryzyko obrażeń wskutek pochwycenia lub zgniecenia kończyn. Unikać kontaktu z niebezpiecznymi strefami ruchomych elementów.
• Podczas prac serwisowych należy wyłączyć pompę i odłączyć zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu oraz odczekać do ostygnięcia instalacji. Połączenia elektryczne usuwać tylko w razie potrzeby.
• Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Dławnica trzpienia nie podlega wymianie. W przypadku wycieku należy wymienić cały zawór.
• Produkt należy utylizować zgodnie z obowiązującymi lokalnie przepisami i odpowiednimi kanałami zbiórki. Nie usuwać wraz z odpadami komunalnymi.
• Parametry techniczne i gwarancja obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
