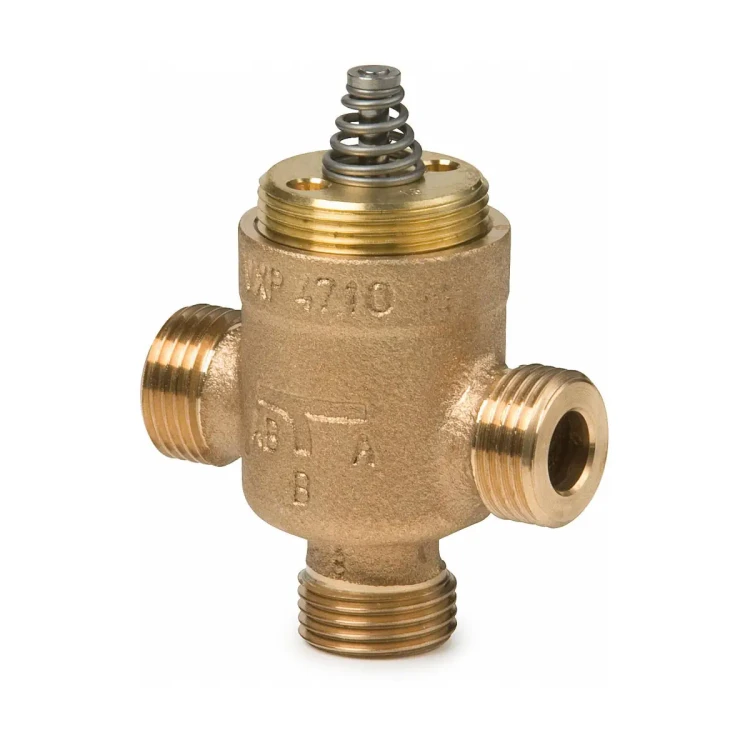

VXP47.10-0.25 Zawór mieszający gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 0.25 [m3/h]

VXP47.10-0.25 to kompaktowy, trójdrogowy zawór strefowy mieszający PN16 o średnicy DN10 i współczynniku przepływu kvs = 0,25 m³/h w kanale regulacyjnym A → AB, przeznaczony do precyzyjnej regulacji przepływu wody lodowej i grzewczej w obiegach zamkniętych. Korpus z brązu CC491K, liniowa charakterystyka oraz możliwość współpracy z siłownikami elektromechanicznymi i elektrotermicznymi Acvatix czynią go uniwersalnym zaworem strefowym dla nowoczesnych instalacji HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP47.10-0.25
• Typ: trójdrogowy zawór strefowy mieszający PN16
• Zastosowanie: regulacja przepływu wody w małych obiegach grzewczych i chłodniczych (HVAC)
• Średnica nominalna: DN10
• Współczynnik przepływu kvs (kanał A → AB): 0,25 m³/h
• Współczynnik przepływu kvs (kanał B → AB): 0,18 m³/h (ok. 70% wartości A → AB)
• Charakterystyka przepływu: liniowa w kanałach A → AB i B → AB
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Skok nominalny trzpienia: 2,5 mm
• Nieszczelność wewnętrzna: 0…0,05% kvs (A → AB oraz B → AB) wg DIN EN 1349
• Medium: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Zakres temperatur medium: 1…110 °C, krótkotrwale do 120 °C
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228‑1, do uszczelnień płaskich
• Przyłącze siłownika: gwint M30 × 1,5
• Sterowanie ręczne: zintegrowane pokrętło sterowania ręcznego
• Współpraca z siłownikami: elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65..
• Iloraz szerokości zakresów: Sv > 50 (dobra charakterystyka regulacyjna)
• Zgodność: osprzęt ciśnieniowy wg PED 2014/68/EU, grupa płynów 2 (uznana praktyka inżynierska)
• Masa zaworu: ok. 0,32 kg

Zastosowanie

Zawór VXP47.10-0.25 przeznaczony jest do pracy w zamkniętych obiegach wodnych w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC), w szczególności:

• w końcowych urządzeniach przygotowania powietrza po stronie wody, takich jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice oraz chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych w obiegach zamkniętych, np. dla pojedynczych pięter, apartamentów lub pojedynczych pomieszczeń.

W połączeniu z siłownikami SFP.. i SSF161.05HF zawór VXP47.10-0.25 szczególnie dobrze sprawdza się w zastosowaniach przełączających, gdzie wymagany jest bardzo niski poziom nieszczelności w położeniu zamknięcia.

Funkcje i działanie

Trójdrogowy zawór mieszający

• Budowa: zawór trójdrogowy z dwoma wlotami (A i B) oraz wspólnym króćcem AB.
• Kierunek przepływu: dopuszczalny jest wyłącznie przepływ A → AB i B → AB.
• Zastosowanie: zawór może być używany wyłącznie jako zawór mieszający.

Praca trzpienia i rozdział przepływu

• Trzpień zaworu jest napędzany siłownikiem współpracującym poprzez gwint M30 × 1,5.
• Ruch trzpienia w górę (chowanie):
  • kanał A → AB otwiera się,
  • kanał B → AB jednocześnie się zamyka.
• Ruch trzpienia w dół (wysuwanie):
  • kanał A → AB zamyka się,
  • kanał B → AB otwiera się.
• Całkowity przepływ przez króciec AB pozostaje dzięki temu w dużym stopniu zbliżony do stałego dla całego zakresu skoku.

Charakterystyka przepływu

• W kanale regulacyjnym A → AB zawór ma charakterystykę liniową.
• W kanale B → AB również zastosowano charakterystykę liniową.
• Wartość kvs dla kanału B → AB stanowi ok. 70% kvs kanału A → AB (0,18 m³/h względem 0,25 m³/h), co kompensuje dodatkowe opory przepływu np. przez wymiennik ciepła lub grzejnik i pomaga utrzymać całkowity przepływ V̇100 na możliwie stałym poziomie.
• Wysoki iloraz szerokości zakresów Sv > 50 zapewnia dobre własności regulacyjne przy małych przepływach.

Sterowanie ręczne

• Każdy zawór VXP47.10-0.25 jest wyposażony w pokrętło sterowania ręcznego.
• Zawór może być uruchamiany:
  • z założonym pokrętłem – ręcznie,
  • lub z prawidłowo zamontowanym siłownikiem – elektrycznie.
• Przy otwieraniu kanału A → AB (ręcznie lub przez siłownik) zawór trójdrogowy zamyka jednocześnie kanał B → AB, zgodnie z funkcją mieszającą.

Współpraca z siłownikami

Zawór VXP47.10-0.25 został zaprojektowany do współpracy z siłownikami Siemens Acvatix, dobranymi zgodnie z częścią „Urządzenia współpracujące” karty katalogowej:

• Siłowniki elektromechaniczne:
  • SSF161.05HF – 24 V AC/DC, sygnał sterujący 0…10 V DC, szybki czas przebiegu, wysoka dokładność regulacji,
  • SFP.. – 2-stawne (ON/OFF), zasilanie 230 V AC lub 24 V AC (w zależności od wersji), czas przebiegu ok. 10 s, siła nominalna 135 N.
• Siłowniki elektrotermiczne STP..65..:
  • zasilanie 24 V AC/DC lub 230 V AC (w zależności od typu),
  • sterowanie 2-stawne / PDM (modulacja czasu trwania impulsów) lub 0…10 V DC,
  • czas otwarcia rzędu kilku minut, siła nominalna ok. 125 N.

Dobór siłownika należy wykonać z uwzględnieniem dopuszczalnej różnicy ciśnień Δp dla danego zestawu zawór–siłownik, zgodnie z tabelą „Urządzenia współpracujące” w karcie katalogowej.

Montaż

• Zawór VXP47.10-0.25 montuje się w rurociągu za pomocą przyłączy gwintowanych G½B z uszczelnieniem płaskim.
• Należy bezwzględnie przestrzegać właściwego kierunku przepływu oznaczonego na korpusie (dozwolone jedynie A → AB oraz B → AB).
• Przed zaworem zaleca się montaż filtra zanieczyszczeń, co zwiększa niezawodność działania i trwałość uszczelnień trzpienia.
• Zawór z siłownikiem może być zmontowany bezpośrednio na obiekcie, bez użycia specjalistycznych narzędzi i dodatkowych nastaw.
• Pierścień montażowy AL50 jest wymagany wyłącznie przy współpracy zaworu z siłownikami serii SFP..; pierścień należy założyć na zawór przed zamontowaniem siłownika.
• Dopuszczalne położenia montażowe należy dobrać zgodnie z instrukcją siłownika (m.in. zachowanie właściwej orientacji siłownika względem rurociągu).

Eksploatacja i serwis

• Zawory VXP47.. są konstrukcyjnie bezobsługowe.
• Podczas prac serwisowych przy zaworze lub siłowniku należy:
  • wyłączyć pompę obiegową i odłączyć napięcie zasilające,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia medium.
• W razie potrzeby odłączyć przewody elektryczne od siłownika zgodnie z jego instrukcją.
• Dławnica trzpienia nie jest elementem wymiennym – w przypadku nieszczelności należy wymienić cały zawór.
• Ze względu na sprężynę powrotną wewnątrz zaworu rozbieranie go może być niebezpieczne; prace tego typu mogą wykonywać jedynie wykwalifikowane osoby, jeżeli jest to w ogóle wymagane.
• Urządzenia nie mogą być utylizowane jako odpady komunalne – należy przestrzegać lokalnych przepisów dotyczących gospodarki odpadami.

Dane techniczne VXP47.10-0.25

• Typ: zawór trójdrogowy strefowy mieszający
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Współczynnik kvs (A → AB): 0,25 m³/h
• Współczynnik kvs (B → AB): 0,18 m³/h
• Charakterystyka: liniowa (A → AB, B → AB)
• Nieszczelność wewnętrzna: 0…0,05% kvs (A → AB oraz B → AB) wg DIN EN 1349
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Skok nominalny: 2,5 mm
• Medium: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi
• Zakres temperatur medium: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: M30 × 1,5
• Zgodność środowiskowa: deklaracja CE1E4847en (zgodny z wymaganiami RoHS; szczegóły w dokumencie producenta)

Wymiary

• Przyłącze G: G½B
• Średnica wewnętrzna portu (d): 10,5 mm
• Wysokość do osi rurociągu (H1): 46 mm
• Wysokość całkowita korpusu bez siłownika (H2): ok. 49 mm
• Długość zabudowy (L1): 60 mm
• Rozstaw króćców bocznych (L2, L3): 30 mm / 30 mm
• Masa: ok. 0,32 kg

Wyposażenie dodatkowe

• ALG133 – komplet 3 śrubunków gwintowanych z uszczelkami płaskimi do zaworów trójdrogowych DN10:
  • przyłącze od strony instalacji: gwint zewnętrzny G½, gwint rurowy R⅜,
  • przeznaczone do rur stalowych z gwintem rurowym.
• AL50 – pierścień montażowy do montażu siłowników SFP.. na zaworach strefowych; wymagany przy stosowaniu VXP47.10-0.25 z siłownikami serii SFP..
• ALQ1 (S55845-Z182) – kołpak ochronny 30 × 1,5 (opakowanie zbiorcze 10 szt.) do ochrony przyłącza siłownika podczas transportu lub składowania.

Zawór, siłownik oraz wyposażenie dodatkowe (śrubunki, pierścień AL50, kołpaki ochronne) są dostarczane oddzielnie i należy je zamawiać jako osobne pozycje.

Podsumowanie

Siemens VXP47.10-0.25 to kompaktowy, trójdrogowy zawór strefowy DN10 z liniową charakterystyką i bardzo niską nieszczelnością, przeznaczony do precyzyjnej regulacji przepływu w instalacjach grzewczych i chłodniczych. Korpus z brązu PN16, zoptymalizowane wartości kvs (0,25 m³/h dla kanału A → AB i 0,18 m³/h dla kanału B → AB), możliwość współpracy z siłownikami elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65.., a także zintegrowane pokrętło ręczne sprawiają, że zawór idealnie nadaje się do małych obiegów strefowych w systemach HVAC, zapewniając stabilny i energooszczędny rozdział ciepła i chłodu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy trójdrogowy PN16 do zastosowań mieszających; model VXP47.10-0.25 może być stosowany wyłącznie zgodnie z dokumentacją producenta.
• Kierunek przepływu medium jest dopuszczalny wyłącznie w kierunkach A → AB oraz B → AB. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę instalacji.
• Produkt przeznaczony do pracy z dopuszczalnymi mediami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika wynosi od 1 °C do 110 °C, krótkotrwale maksymalnie 120 °C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie zaworu lub instalacji.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Nie przekraczać parametrów znamionowych PN16.
• Montaż i uruchomienie należy wykonywać zgodnie z instrukcją producenta. Zawór należy instalować z zachowaniem właściwego położenia montażowego oraz właściwego kierunku przepływu.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania i ochrony elementów uszczelniających.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym kompatybilnym siłownikiem producenta.
• Produkt należy stosować wyłącznie z siłownikami wskazanymi przez producenta dla tego typu zaworu. Stosowanie niekompatybilnych siłowników może powodować nieprawidłową pracę oraz utratę gwarancji.
• Podczas prac serwisowych należy wyłączyć pompę oraz zasilanie współpracującego siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu.
• Nie rozbierać zaworu samodzielnie. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek szybko poruszających się części; czynności te może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania elementów instalacyjnych.
• Produkt nie jest oznakowany CE w ramach dyrektywy PED 2014/68/UE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).

Pliki do pobrania:
VXP47.10-0.25 Karta katalogowa
VXP47.10-0.25 Instrukcja montażu
